Дефлектор-аэратор

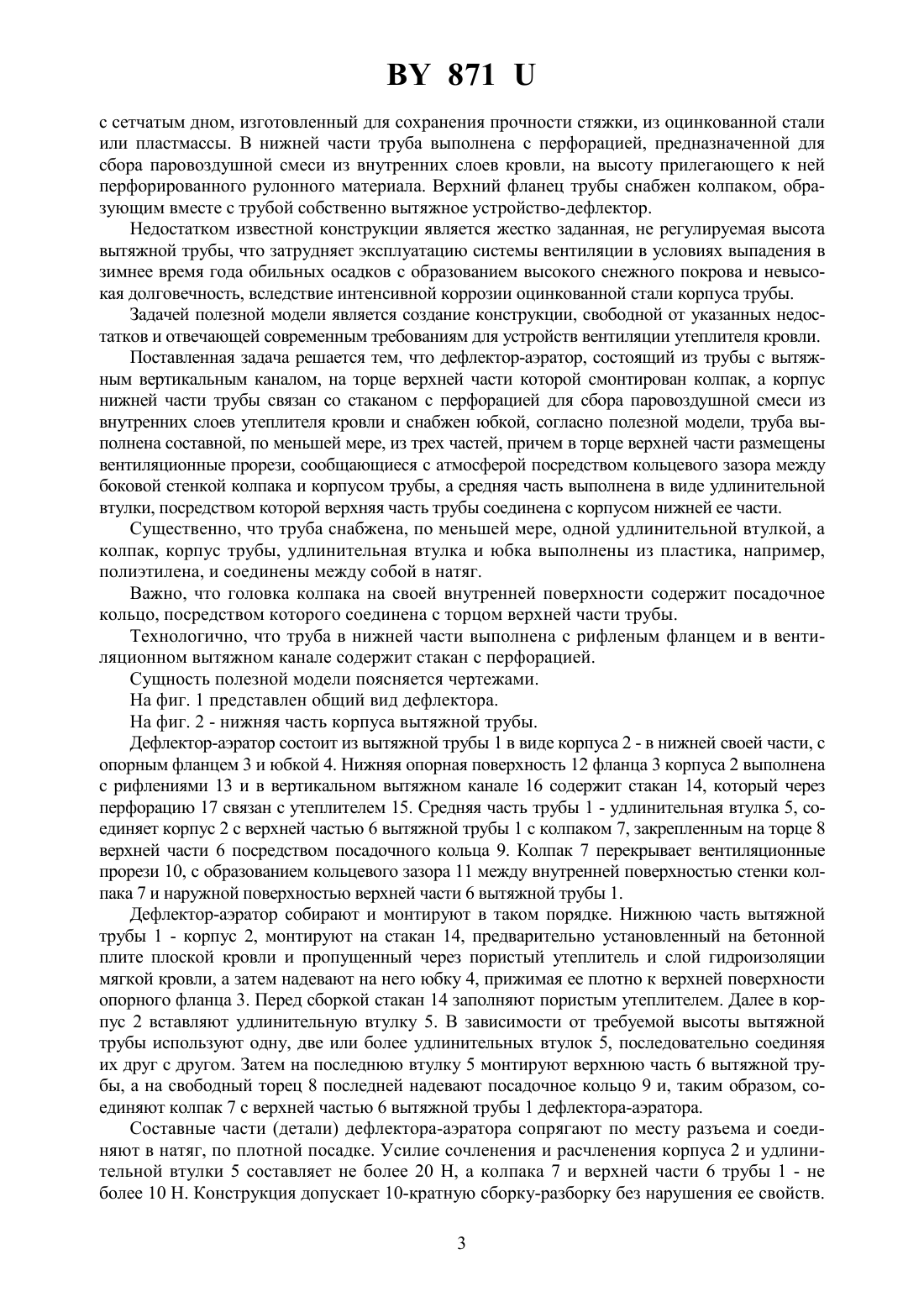

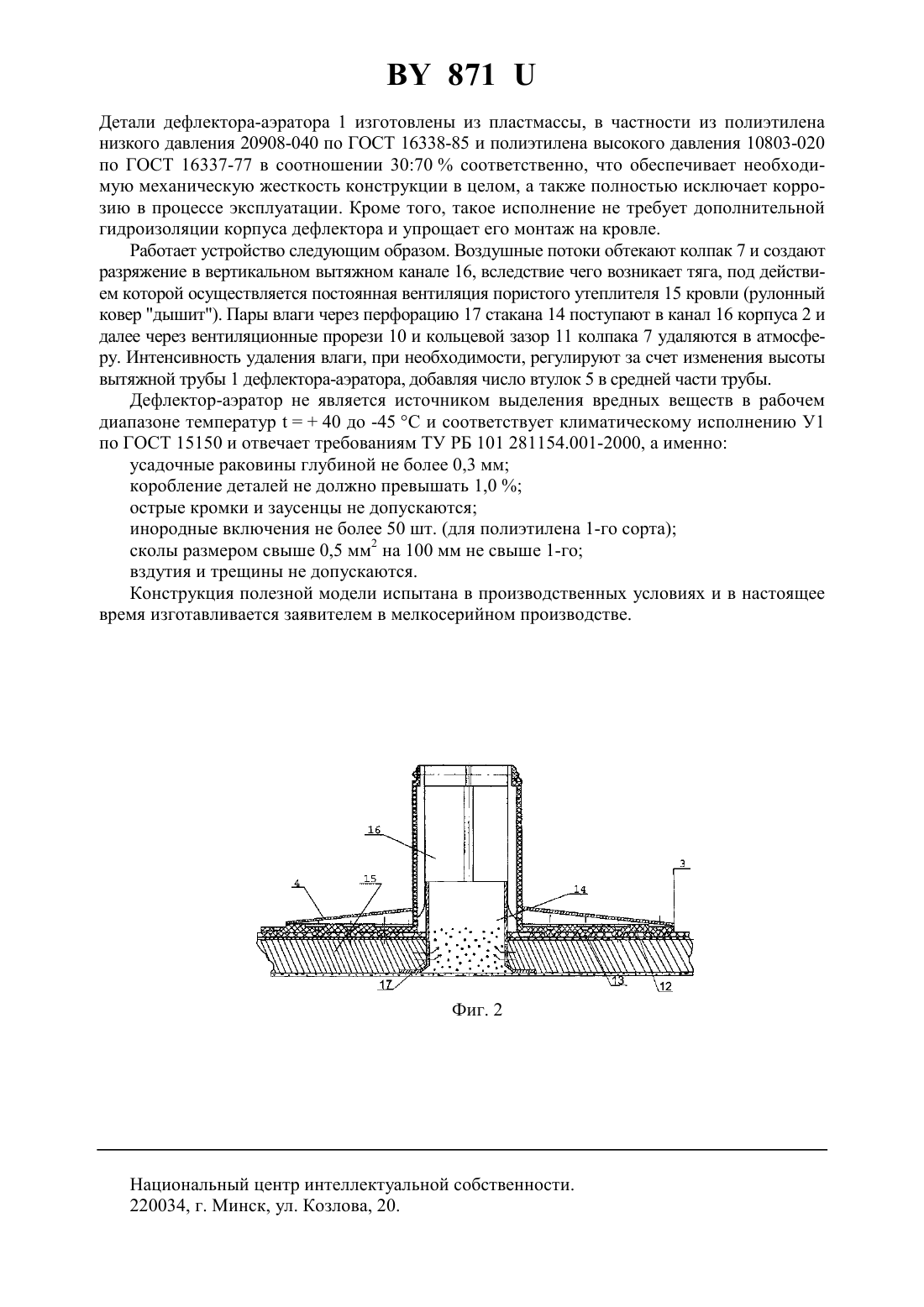

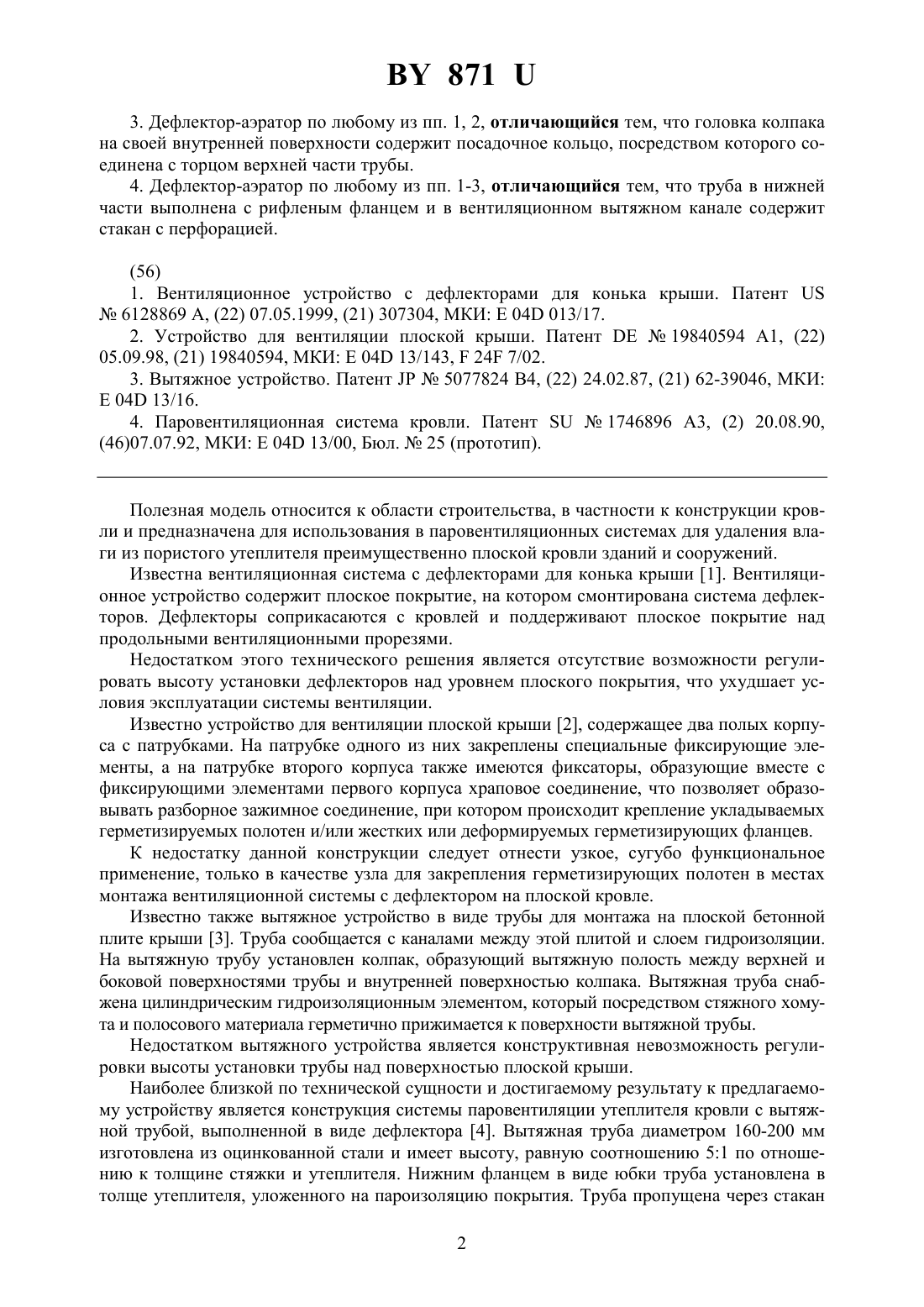

(72) Автор Симаков Олег Валерьевич(57) 1. Дефлектор-аэратор, состоящий из трубы с вытяжным вертикальным каналом, на торце верхней части которой смонтирован колпак, а корпус нижней части трубы снабжен стаканом с перфорацией для сбора паровоздушной смеси из внутренних слоев утеплителя кровли и выполнен с юбкой, отличающийся тем, что труба выполнена составной, по меньшей мере из трех частей, причем в торце верхней части размещены вентиляционные прорези, сообщающиеся с атмосферой посредством кольцевого зазора между боковой стенкой колпака и корпусом трубы, а средняя часть выполнена в виде удлинительной втулки, посредством которой верхняя часть трубы соединена с корпусом нижней ее части. 2. Дефлектор-аэратор по п. 1, отличающийся тем, что труба снабжена, по меньшей мере, одной удлинительной втулкой, а колпак, корпус трубы, удлинительная втулка и юбка выполнены из пластмассы, например полиэтилена, и соединены между собой в натяг. 8713. Дефлектор-аэратор по любому из пп. 1, 2, отличающийся тем, что головка колпака на своей внутренней поверхности содержит посадочное кольцо, посредством которого соединена с торцом верхней части трубы. 4. Дефлектор-аэратор по любому из пп. 1-3, отличающийся тем, что труба в нижней части выполнена с рифленым фланцем и в вентиляционном вытяжном канале содержит стакан с перфорацией.(56) 1. Вентиляционное устройство с дефлекторами для конька крыши. Патент 6128869 А, (22) 07.05.1999, (21) 307304, МКИ Е 04 013/17. 2. Устройство для вентиляции плоской крыши. Патент 19840594 А 1, (22) 05.09.98, (21) 19840594, МКИ Е 04 13/143,24 7/02. 3. Вытяжное устройство. Патент 5077824 В 4, (22) 24.02.87, (21) 62-39046, МКИ Е 04 13/16. 4. Паровентиляционная система кровли. Патент 1746896 3, (2) 20.08.90,(46)07.07.92, МКИ Е 04 13/00, Бюл.25 (прототип). Полезная модель относится к области строительства, в частности к конструкции кровли и предназначена для использования в паровентиляционных системах для удаления влаги из пористого утеплителя преимущественно плоской кровли зданий и сооружений. Известна вентиляционная система с дефлекторами для конька крыши 1. Вентиляционное устройство содержит плоское покрытие, на котором смонтирована система дефлекторов. Дефлекторы соприкасаются с кровлей и поддерживают плоское покрытие над продольными вентиляционными прорезями. Недостатком этого технического решения является отсутствие возможности регулировать высоту установки дефлекторов над уровнем плоского покрытия, что ухудшает условия эксплуатации системы вентиляции. Известно устройство для вентиляции плоской крыши 2, содержащее два полых корпуса с патрубками. На патрубке одного из них закреплены специальные фиксирующие элементы, а на патрубке второго корпуса также имеются фиксаторы, образующие вместе с фиксирующими элементами первого корпуса храповое соединение, что позволяет образовывать разборное зажимное соединение, при котором происходит крепление укладываемых герметизируемых полотен и/или жестких или деформируемых герметизирующих фланцев. К недостатку данной конструкции следует отнести узкое, сугубо функциональное применение, только в качестве узла для закрепления герметизирующих полотен в местах монтажа вентиляционной системы с дефлектором на плоской кровле. Известно также вытяжное устройство в виде трубы для монтажа на плоской бетонной плите крыши 3. Труба сообщается с каналами между этой плитой и слоем гидроизоляции. На вытяжную трубу установлен колпак, образующий вытяжную полость между верхней и боковой поверхностями трубы и внутренней поверхностью колпака. Вытяжная труба снабжена цилиндрическим гидроизоляционным элементом, который посредством стяжного хомута и полосового материала герметично прижимается к поверхности вытяжной трубы. Недостатком вытяжного устройства является конструктивная невозможность регулировки высоты установки трубы над поверхностью плоской крыши. Наиболее близкой по технической сущности и достигаемому результату к предлагаемому устройству является конструкция системы паровентиляции утеплителя кровли с вытяжной трубой, выполненной в виде дефлектора 4. Вытяжная труба диаметром 160-200 мм изготовлена из оцинкованной стали и имеет высоту, равную соотношению 51 по отношению к толщине стяжки и утеплителя. Нижним фланцем в виде юбки труба установлена в толще утеплителя, уложенного на пароизоляцию покрытия. Труба пропущена через стакан 2 871 с сетчатым дном, изготовленный для сохранения прочности стяжки, из оцинкованной стали или пластмассы. В нижней части труба выполнена с перфорацией, предназначенной для сбора паровоздушной смеси из внутренних слоев кровли, на высоту прилегающего к ней перфорированного рулонного материала. Верхний фланец трубы снабжен колпаком, образующим вместе с трубой собственно вытяжное устройство-дефлектор. Недостатком известной конструкции является жестко заданная, не регулируемая высота вытяжной трубы, что затрудняет эксплуатацию системы вентиляции в условиях выпадения в зимнее время года обильных осадков с образованием высокого снежного покрова и невысокая долговечность, вследствие интенсивной коррозии оцинкованной стали корпуса трубы. Задачей полезной модели является создание конструкции, свободной от указанных недостатков и отвечающей современным требованиям для устройств вентиляции утеплителя кровли. Поставленная задача решается тем, что дефлектор-аэратор, состоящий из трубы с вытяжным вертикальным каналом, на торце верхней части которой смонтирован колпак, а корпус нижней части трубы связан со стаканом с перфорацией для сбора паровоздушной смеси из внутренних слоев утеплителя кровли и снабжен юбкой, согласно полезной модели, труба выполнена составной, по меньшей мере, из трех частей, причем в торце верхней части размещены вентиляционные прорези, сообщающиеся с атмосферой посредством кольцевого зазора между боковой стенкой колпака и корпусом трубы, а средняя часть выполнена в виде удлинительной втулки, посредством которой верхняя часть трубы соединена с корпусом нижней ее части. Существенно, что труба снабжена, по меньшей мере, одной удлинительной втулкой, а колпак, корпус трубы, удлинительная втулка и юбка выполнены из пластика, например,полиэтилена, и соединены между собой в натяг. Важно, что головка колпака на своей внутренней поверхности содержит посадочное кольцо, посредством которого соединена с торцом верхней части трубы. Технологично, что труба в нижней части выполнена с рифленым фланцем и в вентиляционном вытяжном канале содержит стакан с перфорацией. Сущность полезной модели поясняется чертежами. На фиг. 1 представлен общий вид дефлектора. На фиг. 2 - нижняя часть корпуса вытяжной трубы. Дефлектор-аэратор состоит из вытяжной трубы 1 в виде корпуса 2 - в нижней своей части, с опорным фланцем 3 и юбкой 4. Нижняя опорная поверхность 12 фланца 3 корпуса 2 выполнена с рифлениями 13 и в вертикальном вытяжном канале 16 содержит стакан 14, который через перфорацию 17 связан с утеплителем 15. Средняя часть трубы 1 - удлинительная втулка 5, соединяет корпус 2 с верхней частью 6 вытяжной трубы 1 с колпаком 7, закрепленным на торце 8 верхней части 6 посредством посадочного кольца 9. Колпак 7 перекрывает вентиляционные прорези 10, с образованием кольцевого зазора 11 между внутренней поверхностью стенки колпака 7 и наружной поверхностью верхней части 6 вытяжной трубы 1. Дефлектор-аэратор собирают и монтируют в таком порядке. Нижнюю часть вытяжной трубы 1 - корпус 2, монтируют на стакан 14, предварительно установленный на бетонной плите плоской кровли и пропущенный через пористый утеплитель и слой гидроизоляции мягкой кровли, а затем надевают на него юбку 4, прижимая ее плотно к верхней поверхности опорного фланца 3. Перед сборкой стакан 14 заполняют пористым утеплителем. Далее в корпус 2 вставляют удлинительную втулку 5. В зависимости от требуемой высоты вытяжной трубы используют одну, две или более удлинительных втулок 5, последовательно соединяя их друг с другом. Затем на последнюю втулку 5 монтируют верхнюю часть 6 вытяжной трубы, а на свободный торец 8 последней надевают посадочное кольцо 9 и, таким образом, соединяют колпак 7 с верхней частью 6 вытяжной трубы 1 дефлектора-аэратора. Составные части (детали) дефлектора-аэратора сопрягают по месту разъема и соединяют в натяг, по плотной посадке. Усилие сочленения и расчленения корпуса 2 и удлинительной втулки 5 составляет не более 20 Н, а колпака 7 и верхней части 6 трубы 1 - не более 10 Н. Конструкция допускает 10-кратную сборку-разборку без нарушения ее свойств. 3 871 Детали дефлектора-аэратора 1 изготовлены из пластмассы, в частности из полиэтилена низкого давления 20908-040 по ГОСТ 16338-85 и полиэтилена высокого давления 10803-020 по ГОСТ 16337-77 в соотношении 3070 соответственно, что обеспечивает необходимую механическую жесткость конструкции в целом, а также полностью исключает коррозию в процессе эксплуатации. Кроме того, такое исполнение не требует дополнительной гидроизоляции корпуса дефлектора и упрощает его монтаж на кровле. Работает устройство следующим образом. Воздушные потоки обтекают колпак 7 и создают разряжение в вертикальном вытяжном канале 16, вследствие чего возникает тяга, под действием которой осуществляется постоянная вентиляция пористого утеплителя 15 кровли (рулонный ковер дышит). Пары влаги через перфорацию 17 стакана 14 поступают в канал 16 корпуса 2 и далее через вентиляционные прорези 10 и кольцевой зазор 11 колпака 7 удаляются в атмосферу. Интенсивность удаления влаги, при необходимости, регулируют за счет изменения высоты вытяжной трубы 1 дефлектора-аэратора, добавляя число втулок 5 в средней части трубы. Дефлектор-аэратор не является источником выделения вредных веществ в рабочем диапазоне температур 40 до -45 С и соответствует климатическому исполнению У 1 по ГОСТ 15150 и отвечает требованиям ТУ РБ 101 281154.001-2000, а именно усадочные раковины глубиной не более 0,3 мм коробление деталей не должно превышать 1,0 острые кромки и заусенцы не допускаются инородные включения не более 50 шт. (для полиэтилена 1-го сорта) сколы размером свыше 0,5 мм 2 на 100 мм не свыше 1-го вздутия и трещины не допускаются. Конструкция полезной модели испытана в производственных условиях и в настоящее время изготавливается заявителем в мелкосерийном производстве. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
