Ручной культиватор-картофелекопатель

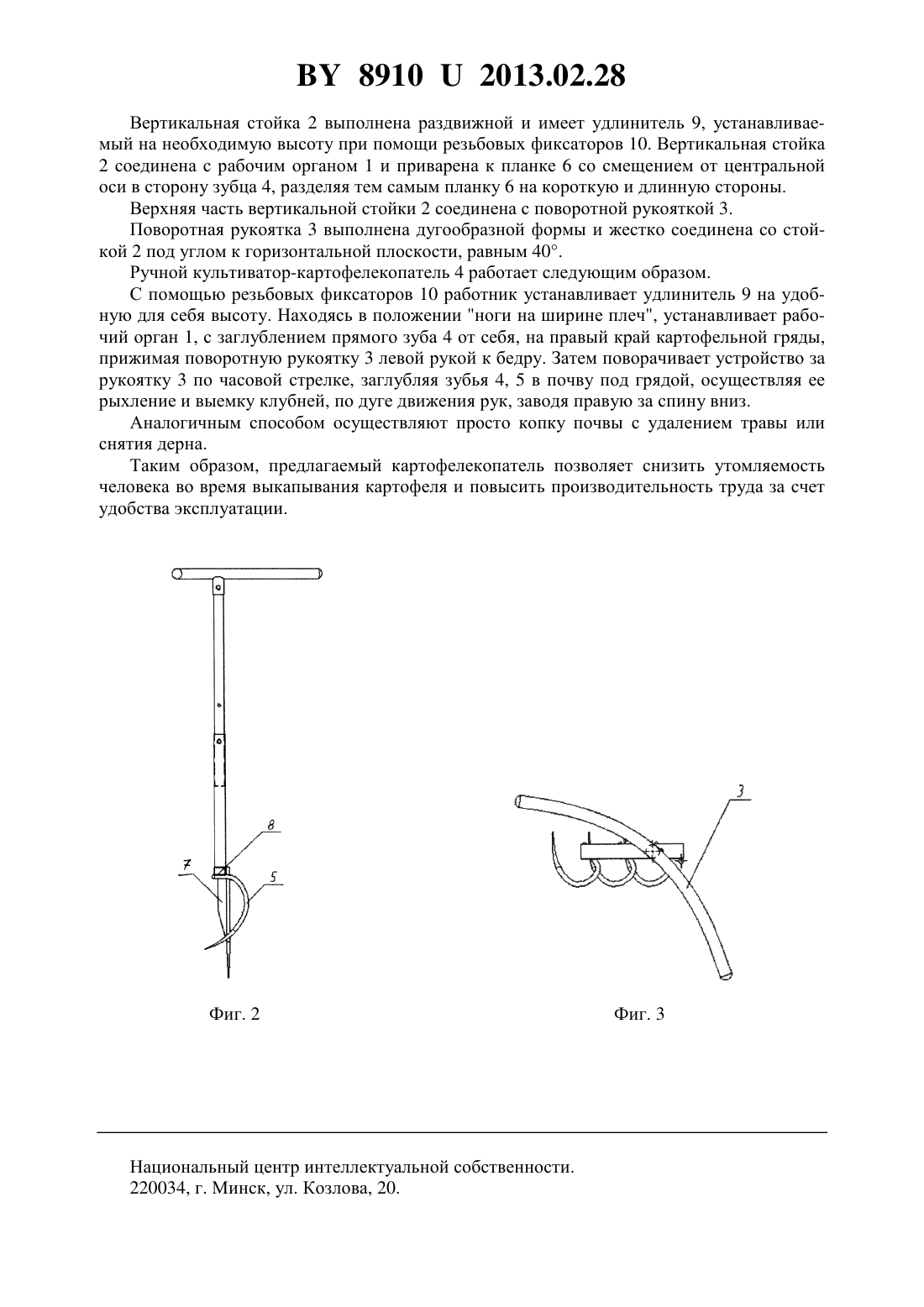

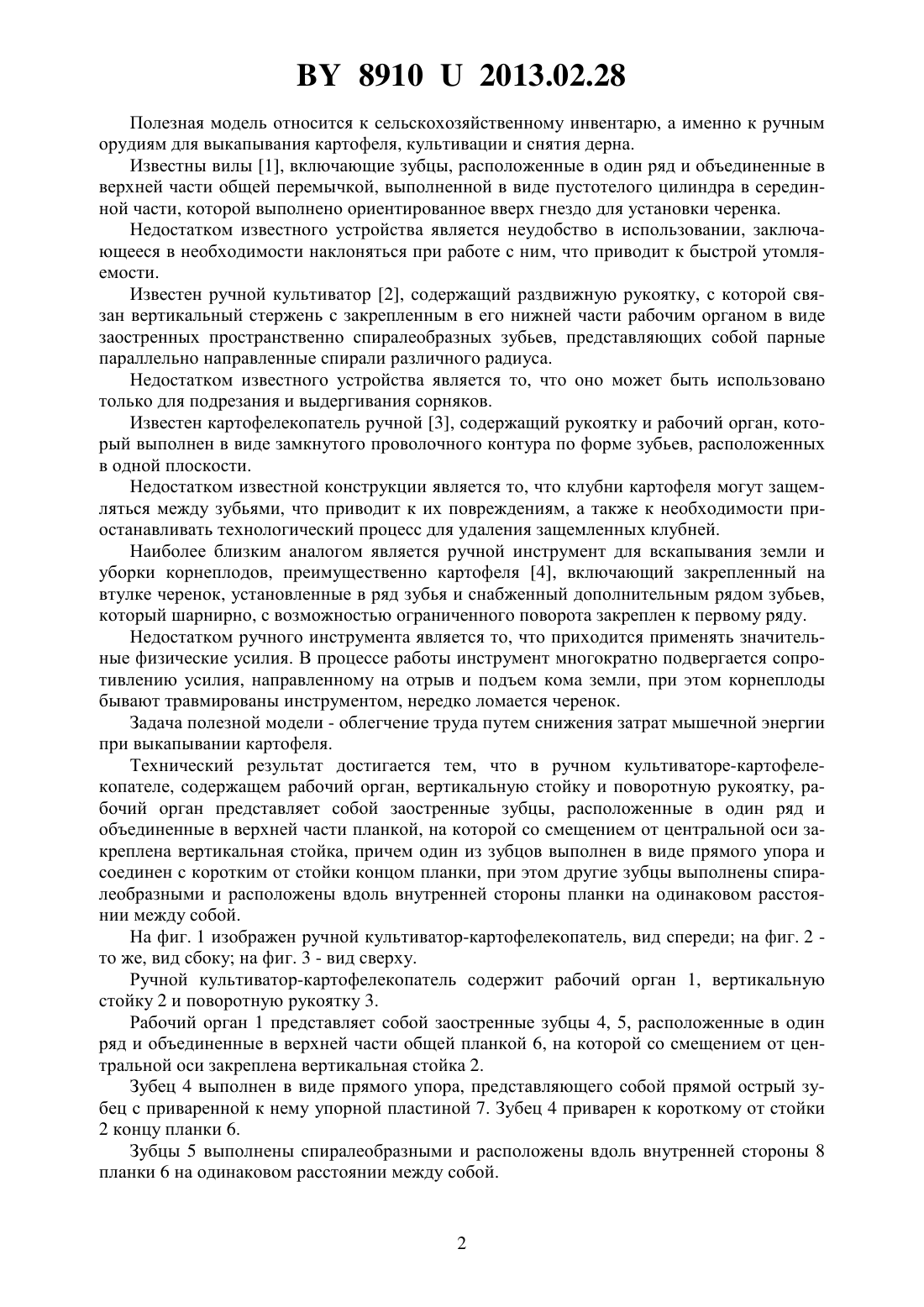

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Шуравко Владимир Михайлович(72) Автор Шуравко Владимир Михайлович(73) Патентообладатель Шуравко Владимир Михайлович(57) Ручной культиватор-картофелекопатель, содержащий рабочий орган, вертикальную стойку и поворотную рукоятку, отличающийся тем, что рабочий орган представляет собой заостренные зубцы, расположенные в один ряд и объединенные в верхней части общей планкой, на которой со смещением от центральной оси закреплена вертикальная стойка, причем один из зубцов выполнен в виде прямого упора и соединен с коротким от стойки концом планки, при этом другие зубцы выполнены спиралеобразными и расположены вдоль внутренней стороны планки на одинаковом расстоянии между собой.(56) 1. А.с. СССР на изобретение 1825579, МПК 01 1/04, 1991. 2. Патент 2153787, МПК 01 1/06, 2000. 3. Патентна полезную модель 69697, МПК 01 11/02, 2008. 4. Заявкана изобретение 2001100729, МПК 701 1/00, 2003. 89102013.02.28 Полезная модель относится к сельскохозяйственному инвентарю, а именно к ручным орудиям для выкапывания картофеля, культивации и снятия дерна. Известны вилы 1, включающие зубцы, расположенные в один ряд и объединенные в верхней части общей перемычкой, выполненной в виде пустотелого цилиндра в серединной части, которой выполнено ориентированное вверх гнездо для установки черенка. Недостатком известного устройства является неудобство в использовании, заключающееся в необходимости наклоняться при работе с ним, что приводит к быстрой утомляемости. Известен ручной культиватор 2, содержащий раздвижную рукоятку, с которой связан вертикальный стержень с закрепленным в его нижней части рабочим органом в виде заостренных пространственно спиралеобразных зубьев, представляющих собой парные параллельно направленные спирали различного радиуса. Недостатком известного устройства является то, что оно может быть использовано только для подрезания и выдергивания сорняков. Известен картофелекопатель ручной 3, содержащий рукоятку и рабочий орган, который выполнен в виде замкнутого проволочного контура по форме зубьев, расположенных в одной плоскости. Недостатком известной конструкции является то, что клубни картофеля могут защемляться между зубьями, что приводит к их повреждениям, а также к необходимости приостанавливать технологический процесс для удаления защемленных клубней. Наиболее близким аналогом является ручной инструмент для вскапывания земли и уборки корнеплодов, преимущественно картофеля 4, включающий закрепленный на втулке черенок, установленные в ряд зубья и снабженный дополнительным рядом зубьев,который шарнирно, с возможностью ограниченного поворота закреплен к первому ряду. Недостатком ручного инструмента является то, что приходится применять значительные физические усилия. В процессе работы инструмент многократно подвергается сопротивлению усилия, направленному на отрыв и подъем кома земли, при этом корнеплоды бывают травмированы инструментом, нередко ломается черенок. Задача полезной модели - облегчение труда путем снижения затрат мышечной энергии при выкапывании картофеля. Технический результат достигается тем, что в ручном культиваторе-картофелекопателе, содержащем рабочий орган, вертикальную стойку и поворотную рукоятку, рабочий орган представляет собой заостренные зубцы, расположенные в один ряд и объединенные в верхней части планкой, на которой со смещением от центральной оси закреплена вертикальная стойка, причем один из зубцов выполнен в виде прямого упора и соединен с коротким от стойки концом планки, при этом другие зубцы выполнены спиралеобразными и расположены вдоль внутренней стороны планки на одинаковом расстоянии между собой. На фиг. 1 изображен ручной культиватор-картофелекопатель, вид спереди на фиг. 2 то же, вид сбоку на фиг. 3 - вид сверху. Ручной культиватор-картофелекопатель содержит рабочий орган 1, вертикальную стойку 2 и поворотную рукоятку 3. Рабочий орган 1 представляет собой заостренные зубцы 4, 5, расположенные в один ряд и объединенные в верхней части общей планкой 6, на которой со смещением от центральной оси закреплена вертикальная стойка 2. Зубец 4 выполнен в виде прямого упора, представляющего собой прямой острый зубец с приваренной к нему упорной пластиной 7. Зубец 4 приварен к короткому от стойки 2 концу планки 6. Зубцы 5 выполнены спиралеобразными и расположены вдоль внутренней стороны 8 планки 6 на одинаковом расстоянии между собой. 89102013.02.28 Вертикальная стойка 2 выполнена раздвижной и имеет удлинитель 9, устанавливаемый на необходимую высоту при помощи резьбовых фиксаторов 10. Вертикальная стойка 2 соединена с рабочим органом 1 и приварена к планке 6 со смещением от центральной оси в сторону зубца 4, разделяя тем самым планку 6 на короткую и длинную стороны. Верхняя часть вертикальной стойки 2 соединена с поворотной рукояткой 3. Поворотная рукоятка 3 выполнена дугообразной формы и жестко соединена со стойкой 2 под углом к горизонтальной плоскости, равным 40. Ручной культиватор-картофелекопатель 4 работает следующим образом. С помощью резьбовых фиксаторов 10 работник устанавливает удлинитель 9 на удобную для себя высоту. Находясь в положении ноги на ширине плеч, устанавливает рабочий орган 1, с заглублением прямого зуба 4 от себя, на правый край картофельной гряды,прижимая поворотную рукоятку 3 левой рукой к бедру. Затем поворачивает устройство за рукоятку 3 по часовой стрелке, заглубляя зубья 4, 5 в почву под грядой, осуществляя ее рыхление и выемку клубней, по дуге движения рук, заводя правую за спину вниз. Аналогичным способом осуществляют просто копку почвы с удалением травы или снятия дерна. Таким образом, предлагаемый картофелекопатель позволяет снизить утомляемость человека во время выкапывания картофеля и повысить производительность труда за счет удобства эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
