Картофелекопатель

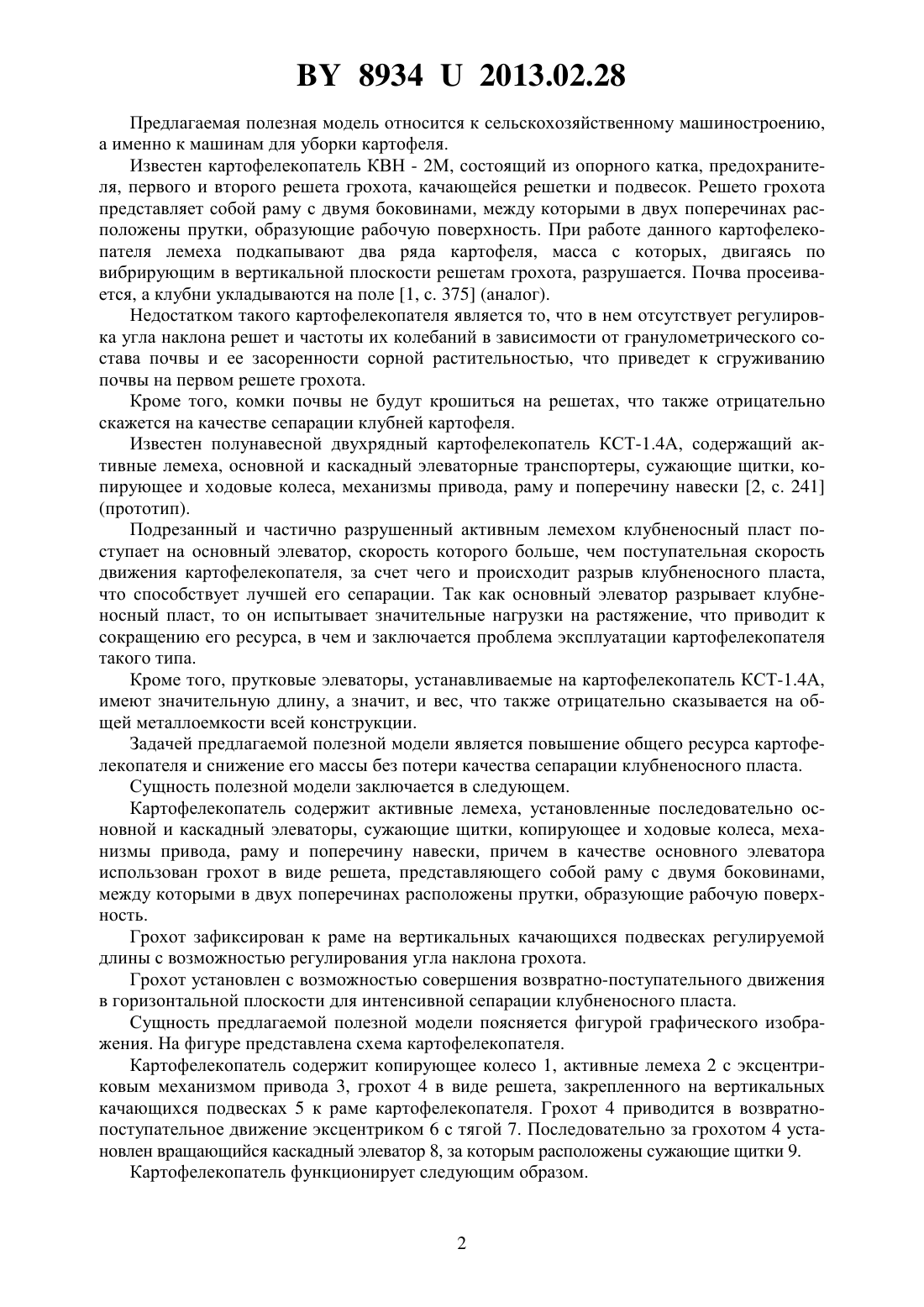

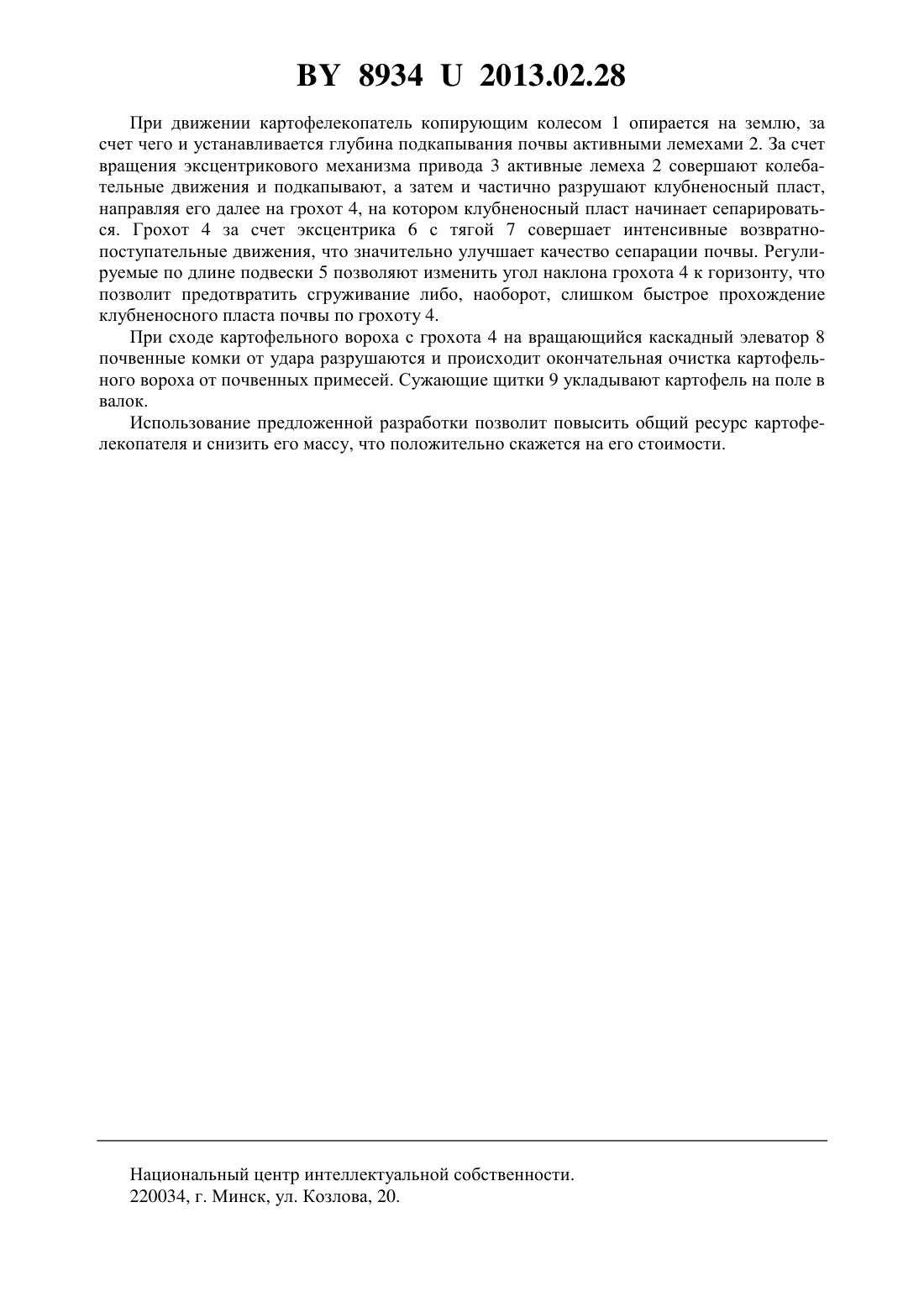

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Заяц Эдуард Владимирович Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Картофелекопатель, содержащий активные лемеха, установленные последовательно основной и каскадный элеваторы, сужающие щитки, копирующее и ходовые колеса, механизмы привода, раму и поперечину навески, отличающийся тем, что в качестве основного элеватора использован грохот в виде решета, причем он представляет собой раму с двумя боковинами, между которыми в двух поперечинах расположены прутки, образующие рабочую поверхность. 2. Картофелекопатель по п. 1, отличающийся тем, что грохот зафиксирован к раме на вертикальных качающихся подвесках регулируемой длины с возможностью регулирования угла наклона грохота. 3. Картофелекопатель по п. 1, отличающийся тем, что грохот установлен с возможностью совершения возвратно-поступательного движения в горизонтальной плоскости для интенсивной сепарации клубненосного пласта.(56) 1. Еленев А.В., Фере Н.Э. Сельскохозяйственные машины. Пособие для учащихся сельской средней школы. - М. Просвещение, 1965. - 392 с. 2. Заяц Э.В. и др. Сельскохозяйственные машины. Практикум учеб. пособие для студентов высших учеб, заведений по агрономическим специальностям / Под ред. Э.В.Зайца. Минск ИВЦ Минфина, 2011. - 279 с. 89342013.02.28 Предлагаемая полезная модель относится к сельскохозяйственному машиностроению,а именно к машинам для уборки картофеля. Известен картофелекопатель КВН - 2 М, состоящий из опорного катка, предохранителя, первого и второго решета грохота, качающейся решетки и подвесок. Решето грохота представляет собой раму с двумя боковинами, между которыми в двух поперечинах расположены прутки, образующие рабочую поверхность. При работе данного картофелекопателя лемеха подкапывают два ряда картофеля, масса с которых, двигаясь по вибрирующим в вертикальной плоскости решетам грохота, разрушается. Почва просеивается, а клубни укладываются на поле 1, с. 375 (аналог). Недостатком такого картофелекопателя является то, что в нем отсутствует регулировка угла наклона решет и частоты их колебаний в зависимости от гранулометрического состава почвы и ее засоренности сорной растительностью, что приведет к сгруживанию почвы на первом решете грохота. Кроме того, комки почвы не будут крошиться на решетах, что также отрицательно скажется на качестве сепарации клубней картофеля. Известен полунавесной двухрядный картофелекопатель КСТ-1.4 А, содержащий активные лемеха, основной и каскадный элеваторные транспортеры, сужающие щитки, копирующее и ходовые колеса, механизмы привода, раму и поперечину навески 2, с. 241(прототип). Подрезанный и частично разрушенный активным лемехом клубненосный пласт поступает на основный элеватор, скорость которого больше, чем поступательная скорость движения картофелекопателя, за счет чего и происходит разрыв клубненосного пласта,что способствует лучшей его сепарации. Так как основный элеватор разрывает клубненосный пласт, то он испытывает значительные нагрузки на растяжение, что приводит к сокращению его ресурса, в чем и заключается проблема эксплуатации картофелекопателя такого типа. Кроме того, прутковые элеваторы, устанавливаемые на картофелекопатель КСТ-1.4 А,имеют значительную длину, а значит, и вес, что также отрицательно сказывается на общей металлоемкости всей конструкции. Задачей предлагаемой полезной модели является повышение общего ресурса картофелекопателя и снижение его массы без потери качества сепарации клубненосного пласта. Сущность полезной модели заключается в следующем. Картофелекопатель содержит активные лемеха, установленные последовательно основной и каскадный элеваторы, сужающие щитки, копирующее и ходовые колеса, механизмы привода, раму и поперечину навески, причем в качестве основного элеватора использован грохот в виде решета, представляющего собой раму с двумя боковинами,между которыми в двух поперечинах расположены прутки, образующие рабочую поверхность. Грохот зафиксирован к раме на вертикальных качающихся подвесках регулируемой длины с возможностью регулирования угла наклона грохота. Грохот установлен с возможностью совершения возвратно-поступательного движения в горизонтальной плоскости для интенсивной сепарации клубненосного пласта. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема картофелекопателя. Картофелекопатель содержит копирующее колесо 1, активные лемеха 2 с эксцентриковым механизмом привода 3, грохот 4 в виде решета, закрепленного на вертикальных качающихся подвесках 5 к раме картофелекопателя. Грохот 4 приводится в возвратнопоступательное движение эксцентриком 6 с тягой 7. Последовательно за грохотом 4 установлен вращающийся каскадный элеватор 8, за которым расположены сужающие щитки 9. Картофелекопатель функционирует следующим образом. 89342013.02.28 При движении картофелекопатель копирующим колесом 1 опирается на землю, за счет чего и устанавливается глубина подкапывания почвы активными лемехами 2. За счет вращения эксцентрикового механизма привода 3 активные лемеха 2 совершают колебательные движения и подкапывают, а затем и частично разрушают клубненосный пласт,направляя его далее на грохот 4, на котором клубненосный пласт начинает сепарироваться. Грохот 4 за счет эксцентрика 6 с тягой 7 совершает интенсивные возвратнопоступательные движения, что значительно улучшает качество сепарации почвы. Регулируемые по длине подвески 5 позволяют изменить угол наклона грохота 4 к горизонту, что позволит предотвратить сгруживание либо, наоборот, слишком быстрое прохождение клубненосного пласта почвы по грохоту 4. При сходе картофельного вороха с грохота 4 на вращающийся каскадный элеватор 8 почвенные комки от удара разрушаются и происходит окончательная очистка картофельного вороха от почвенных примесей. Сужающие щитки 9 укладывают картофель на поле в валок. Использование предложенной разработки позволит повысить общий ресурс картофелекопателя и снизить его массу, что положительно скажется на его стоимости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
