Кулачковый механизм

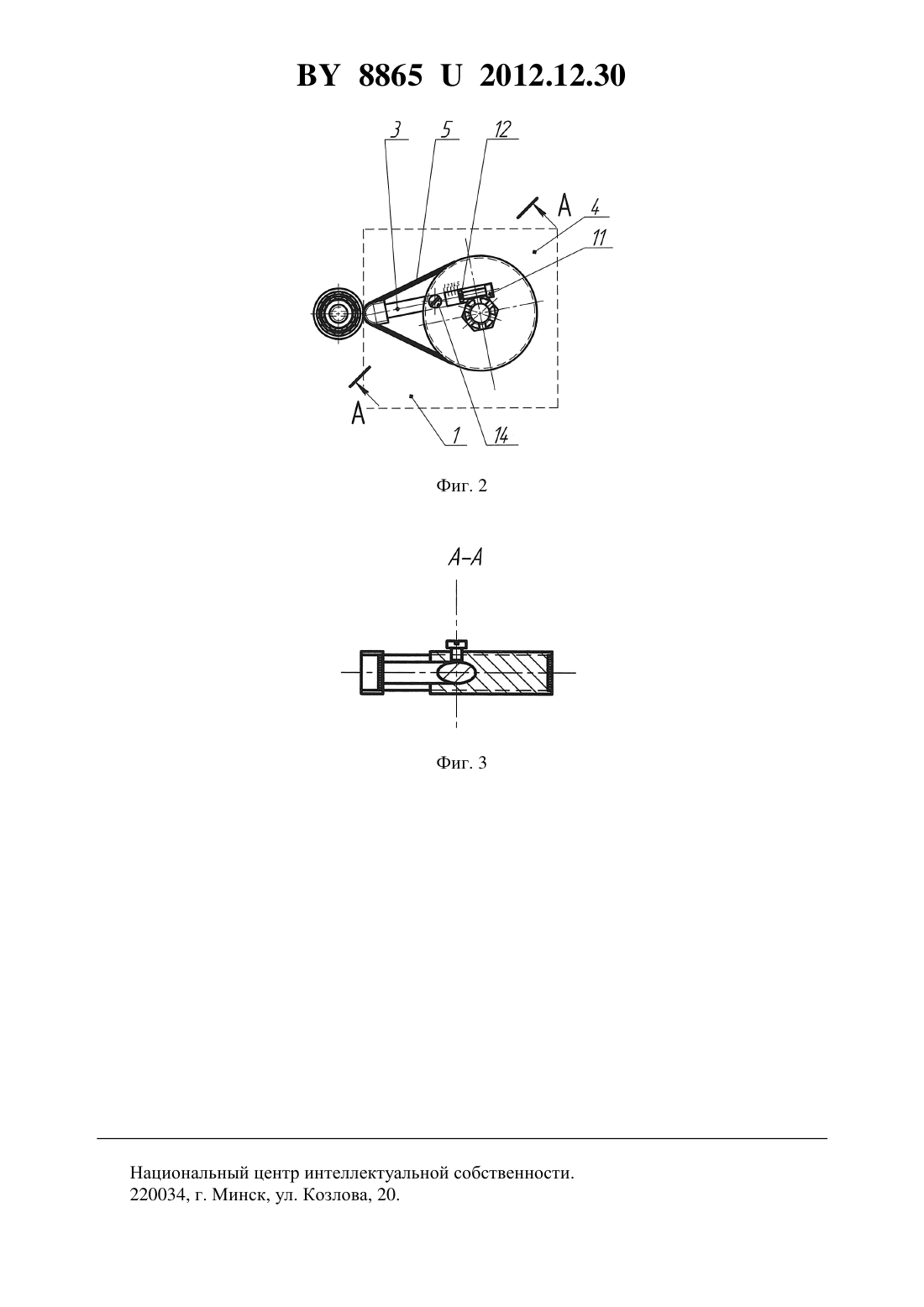

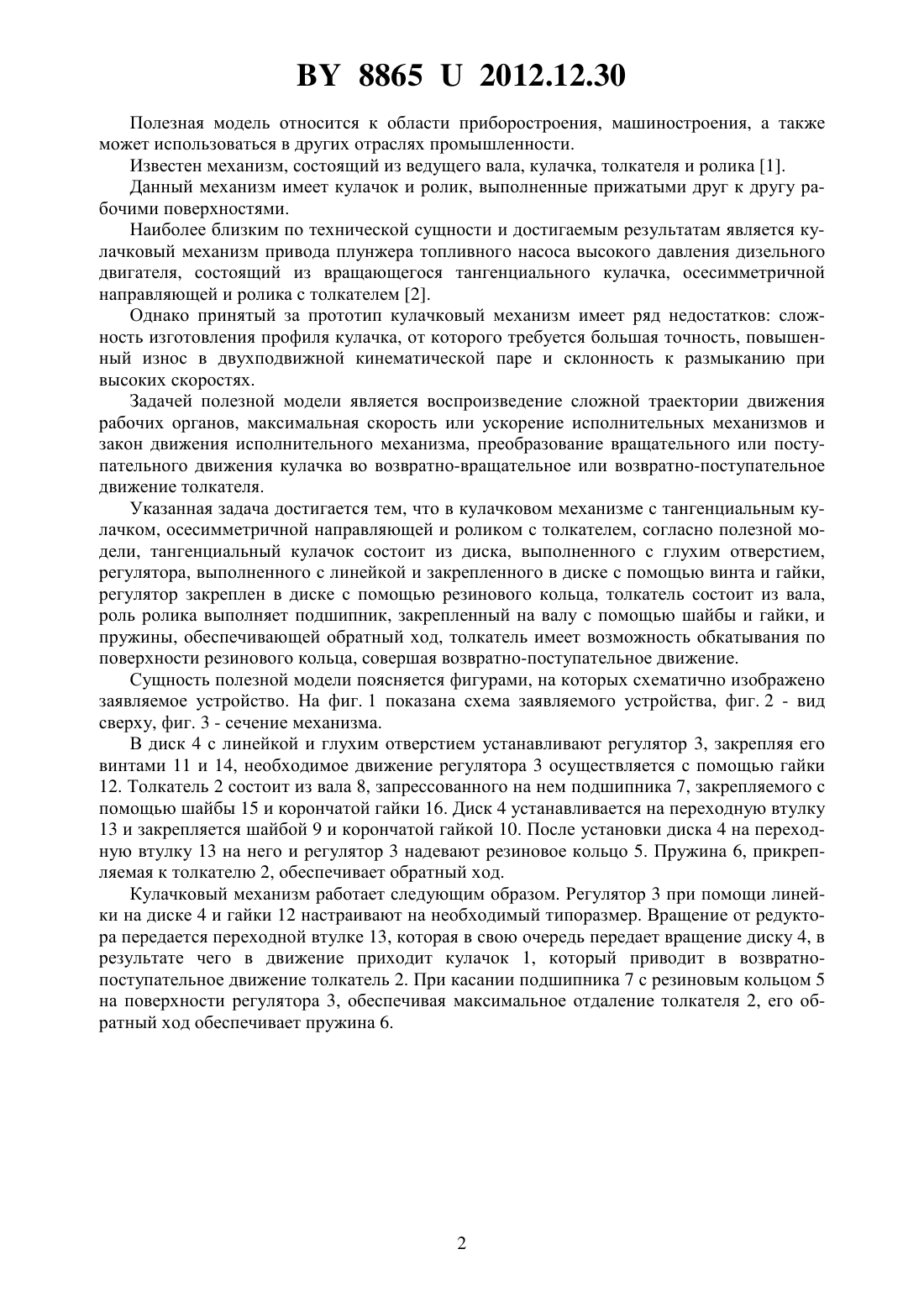

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Шеменков Владимир Михайлович Белая Марина Александровна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Кулачковый механизм с тангенциальным кулачком, осесимметричной направляющей и роликом с толкателем, отличающийся тем, что тангенциальный кулачок состоит из диска, выполненного с глухим отверстием, регулятора, выполненного с линейкой и закрепленного в диске с помощью винта и гайки, регулятор закреплен в диске с помощью резинового кольца, толкатель состоит из вала, роль ролика выполняет подшипник, закрепленный на валу с помощью шайбы и гайки, и пружины, обеспечивающей обратный ход,толкатель имеет возможность обкатывания по поверхности резинового кольца, совершая возвратно-поступательное движение. 88652012.12.30 Полезная модель относится к области приборостроения, машиностроения, а также может использоваться в других отраслях промышленности. Известен механизм, состоящий из ведущего вала, кулачка, толкателя и ролика 1. Данный механизм имеет кулачок и ролик, выполненные прижатыми друг к другу рабочими поверхностями. Наиболее близким по технической сущности и достигаемым результатам является кулачковый механизм привода плунжера топливного насоса высокого давления дизельного двигателя, состоящий из вращающегося тангенциального кулачка, осесимметричной направляющей и ролика с толкателем 2. Однако принятый за прототип кулачковый механизм имеет ряд недостатков сложность изготовления профиля кулачка, от которого требуется большая точность, повышенный износ в двухподвижной кинематической паре и склонность к размыканию при высоких скоростях. Задачей полезной модели является воспроизведение сложной траектории движения рабочих органов, максимальная скорость или ускорение исполнительных механизмов и закон движения исполнительного механизма, преобразование вращательного или поступательного движения кулачка во возвратно-вращательное или возвратно-поступательное движение толкателя. Указанная задача достигается тем, что в кулачковом механизме с тангенциальным кулачком, осесимметричной направляющей и роликом с толкателем, согласно полезной модели, тангенциальный кулачок состоит из диска, выполненного с глухим отверстием,регулятора, выполненного с линейкой и закрепленного в диске с помощью винта и гайки,регулятор закреплен в диске с помощью резинового кольца, толкатель состоит из вала,роль ролика выполняет подшипник, закрепленный на валу с помощью шайбы и гайки, и пружины, обеспечивающей обратный ход, толкатель имеет возможность обкатывания по поверхности резинового кольца, совершая возвратно-поступательное движение. Сущность полезной модели поясняется фигурами, на которых схематично изображено заявляемое устройство. На фиг. 1 показана схема заявляемого устройства, фиг. 2 - вид сверху, фиг. 3 - сечение механизма. В диск 4 с линейкой и глухим отверстием устанавливают регулятор 3, закрепляя его винтами 11 и 14, необходимое движение регулятора 3 осуществляется с помощью гайки 12. Толкатель 2 состоит из вала 8, запрессованного на нем подшипника 7, закрепляемого с помощью шайбы 15 и корончатой гайки 16. Диск 4 устанавливается на переходную втулку 13 и закрепляется шайбой 9 и корончатой гайкой 10. После установки диска 4 на переходную втулку 13 на него и регулятор 3 надевают резиновое кольцо 5. Пружина 6, прикрепляемая к толкателю 2, обеспечивает обратный ход. Кулачковый механизм работает следующим образом. Регулятор 3 при помощи линейки на диске 4 и гайки 12 настраивают на необходимый типоразмер. Вращение от редуктора передается переходной втулке 13, которая в свою очередь передает вращение диску 4, в результате чего в движение приходит кулачок 1, который приводит в возвратнопоступательное движение толкатель 2. При касании подшипника 7 с резиновым кольцом 5 на поверхности регулятора 3, обеспечивая максимальное отдаление толкателя 2, его обратный ход обеспечивает пружина 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
