Осветитель предметного столика микроскопа

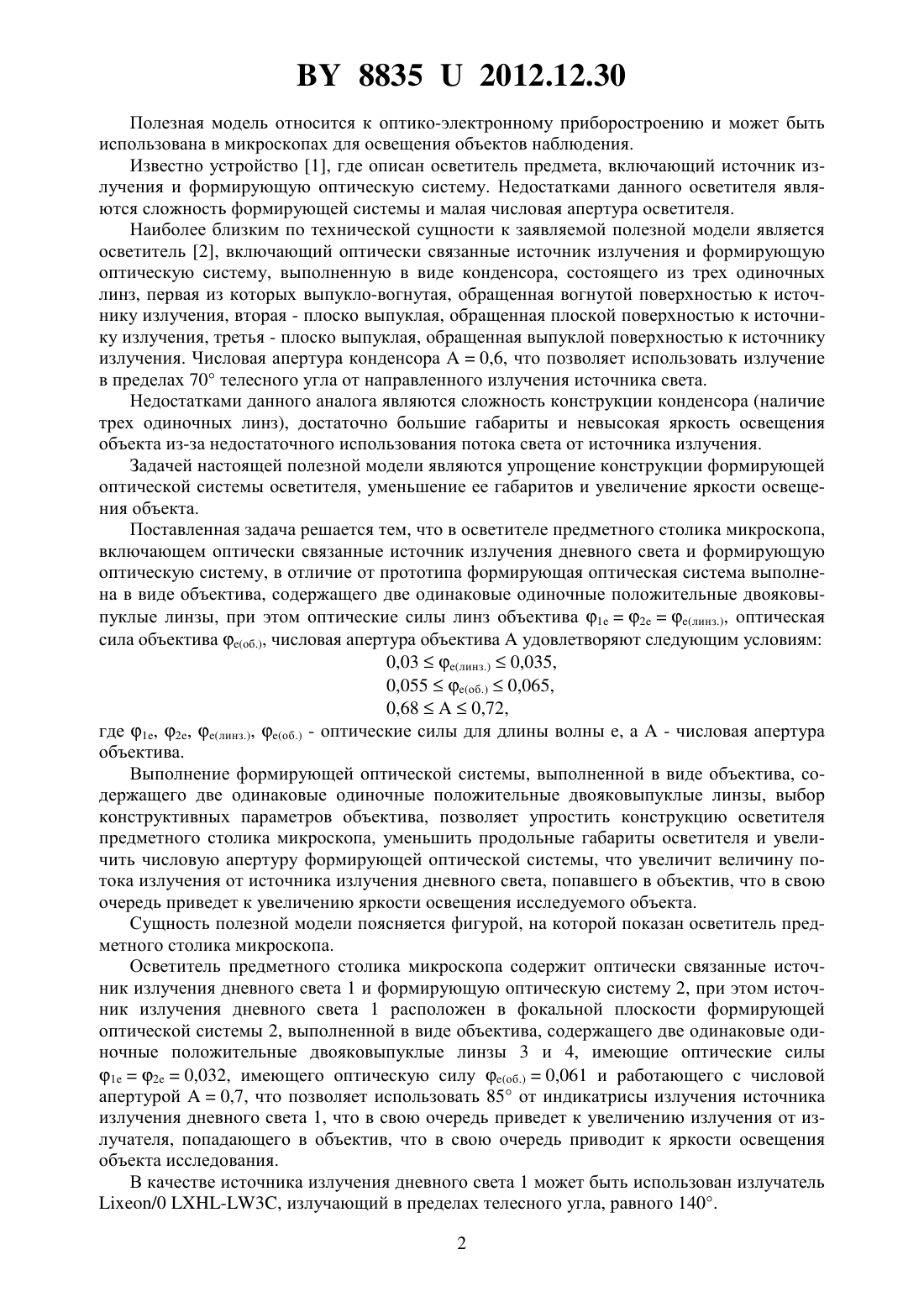

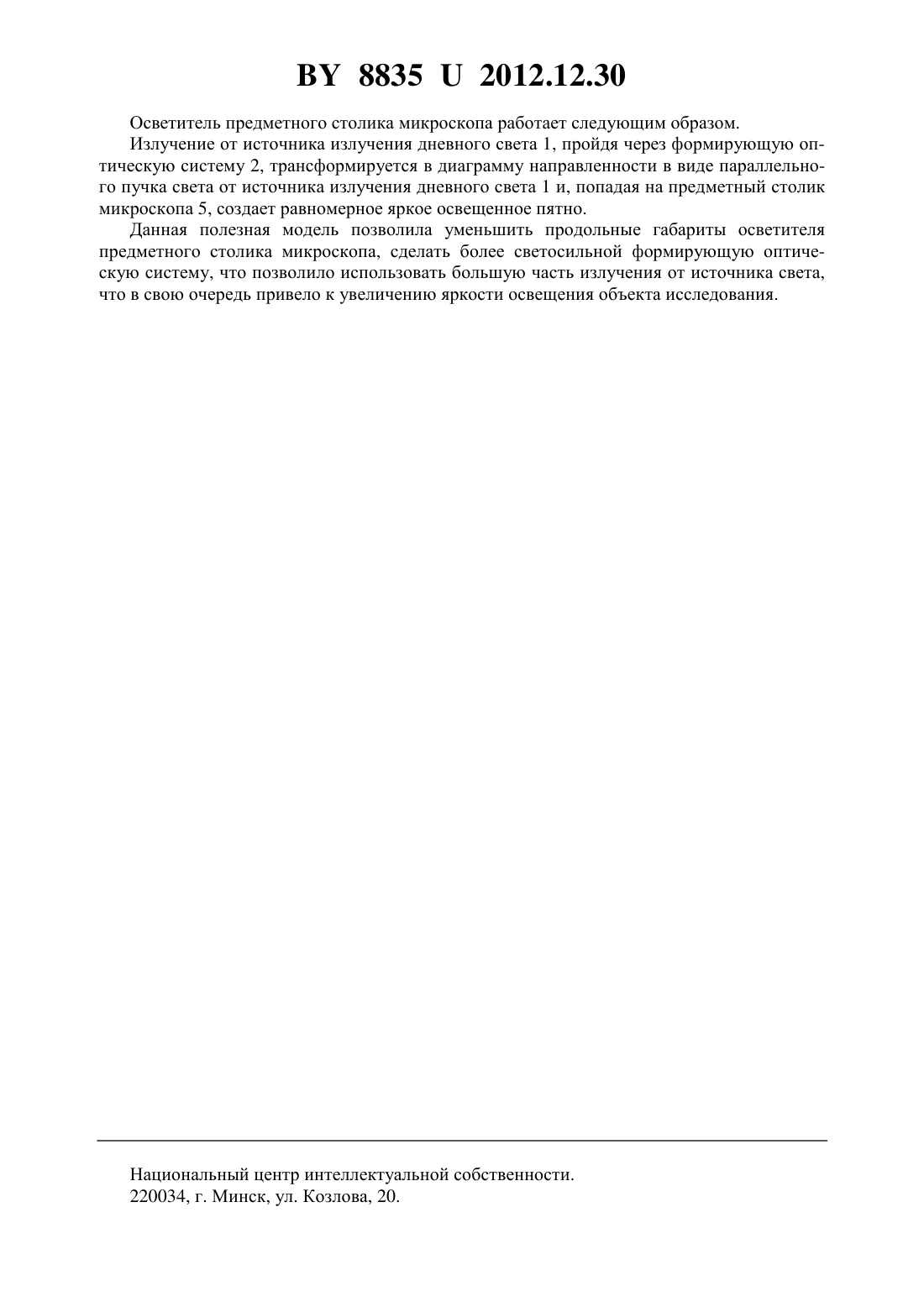

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОСВЕТИТЕЛЬ ПРЕДМЕТНОГО СТОЛИКА МИКРОСКОПА(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Королева Галина Сергеевна Коледа Петр Аркадьевич Соломатина Татьяна Алексеевна Тыльчевский Петр Семенович(73) Патентообладатель Открытое акционерное общество Пеленг(57) Осветитель предметного столика микроскопа, включающий оптически связанные источник излучения дневного света и формирующую оптическую систему, отличающийся тем, что формирующая оптическая система выполнена в виде объектива, содержащего две одинаковые одиночные положительные двояковыпуклые линзы, при этом оптические силы линз объектива 12(линз.), оптическая сила объектива (об.), числовая апертура объективаудовлетворяют следующим условиям 0,03(линз.)0,035,0,055(об.)0,065,0,680,72,где 1, 2, (линз.), (об.) - оптические силы для длины волны , а- числовая апертура объектива. 88352012.12.30 Полезная модель относится к оптико-электронному приборостроению и может быть использована в микроскопах для освещения объектов наблюдения. Известно устройство 1, где описан осветитель предмета, включающий источник излучения и формирующую оптическую систему. Недостатками данного осветителя являются сложность формирующей системы и малая числовая апертура осветителя. Наиболее близким по технической сущности к заявляемой полезной модели является осветитель 2, включающий оптически связанные источник излучения и формирующую оптическую систему, выполненную в виде конденсора, состоящего из трех одиночных линз, первая из которых выпукло-вогнутая, обращенная вогнутой поверхностью к источнику излучения, вторая - плоско выпуклая, обращенная плоской поверхностью к источнику излучения, третья - плоско выпуклая, обращенная выпуклой поверхностью к источнику излучения. Числовая апертура конденсора 0,6, что позволяет использовать излучение в пределах 70 телесного угла от направленного излучения источника света. Недостатками данного аналога являются сложность конструкции конденсора (наличие трех одиночных линз), достаточно большие габариты и невысокая яркость освещения объекта из-за недостаточного использования потока света от источника излучения. Задачей настоящей полезной модели являются упрощение конструкции формирующей оптической системы осветителя, уменьшение ее габаритов и увеличение яркости освещения объекта. Поставленная задача решается тем, что в осветителе предметного столика микроскопа,включающем оптически связанные источник излучения дневного света и формирующую оптическую систему, в отличие от прототипа формирующая оптическая система выполнена в виде объектива, содержащего две одинаковые одиночные положительные двояковыпуклые линзы, при этом оптические силы линз объектива 12(линз.), оптическая сила объектива (об.), числовая апертура объективаудовлетворяют следующим условиям 0,03(линз.)0,035,0,055(об.)0,065,0,680,72,где 1, 2, (линз.), (об.) - оптические силы для длины волны , а- числовая апертура объектива. Выполнение формирующей оптической системы, выполненной в виде объектива, содержащего две одинаковые одиночные положительные двояковыпуклые линзы, выбор конструктивных параметров объектива, позволяет упростить конструкцию осветителя предметного столика микроскопа, уменьшить продольные габариты осветителя и увеличить числовую апертуру формирующей оптической системы, что увеличит величину потока излучения от источника излучения дневного света, попавшего в объектив, что в свою очередь приведет к увеличению яркости освещения исследуемого объекта. Сущность полезной модели поясняется фигурой, на которой показан осветитель предметного столика микроскопа. Осветитель предметного столика микроскопа содержит оптически связанные источник излучения дневного света 1 и формирующую оптическую систему 2, при этом источник излучения дневного света 1 расположен в фокальной плоскости формирующей оптической системы 2, выполненной в виде объектива, содержащего две одинаковые одиночные положительные двояковыпуклые линзы 3 и 4, имеющие оптические силы 120,032, имеющего оптическую силу (об.)0,061 и работающего с числовой апертурой 0,7, что позволяет использовать 85 от индикатрисы излучения источника излучения дневного света 1, что в свою очередь приведет к увеличению излучения от излучателя, попадающего в объектив, что в свою очередь приводит к яркости освещения объекта исследования. В качестве источника излучения дневного света 1 может быть использован излучатель 88352012.12.30 Осветитель предметного столика микроскопа работает следующим образом. Излучение от источника излучения дневного света 1, пройдя через формирующую оптическую систему 2, трансформируется в диаграмму направленности в виде параллельного пучка света от источника излучения дневного света 1 и, попадая на предметный столик микроскопа 5, создает равномерное яркое освещенное пятно. Данная полезная модель позволила уменьшить продольные габариты осветителя предметного столика микроскопа, сделать более светосильной формирующую оптическую систему, что позволило использовать большую часть излучения от источника света,что в свою очередь привело к увеличению яркости освещения объекта исследования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
