Механизм преобразования вращательного движения в колебательное и возвратно-поступательное

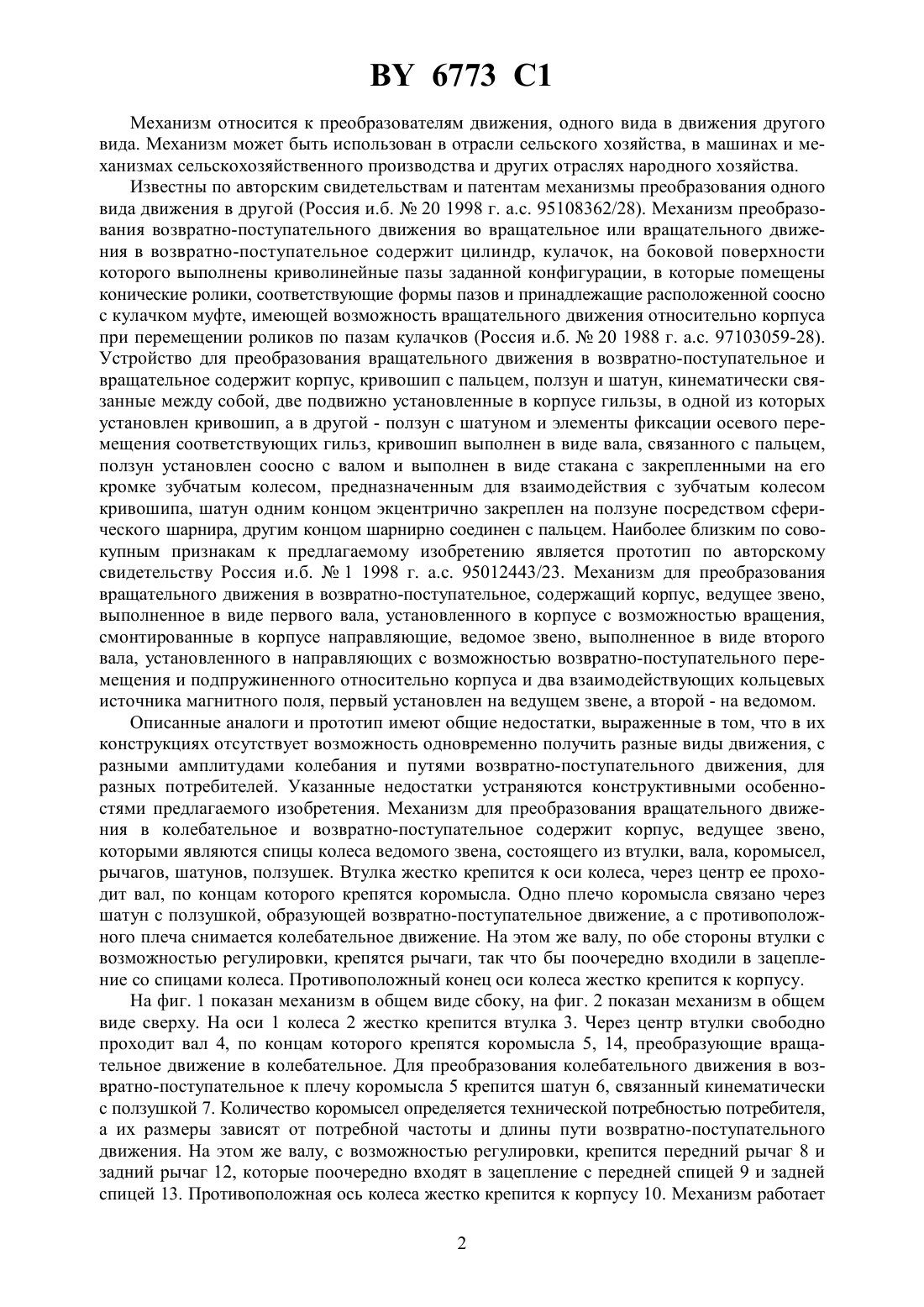

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МЕХАНИЗМ ПРЕОБРАЗОВАНИЯ ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ В КОЛЕБАТЕЛЬНОЕ И ВОЗВРАТНО-ПОСТУПАТЕЛЬНОЕ(71) Заявитель Сиваков Михаил Савельевич(72) Автор Сиваков Михаил Савельевич(73) Патентообладатель Сиваков Михаил Савельевич(57) Механизм преобразования вращательного движения в колебательное и возвратнопоступательное, содержащий корпус, ведущее и ведомое звенья, отличающийся тем, что ведущее звено выполнено в виде колеса со спицами, на оси которого крепится втулка ведомого звена, через центр ее проходит вал, на концах которого крепятся коромысла разных размеров, одно из которых связано одним плечом через шатун с ползуном возвратнопоступательного движения, а с противоположного плеча снимается колебательное движение, на валу закреплены с возможностью регулировки рычаги, входящие по очереди в зацепление со спицами колеса, причем противоположный конец оси колеса жестко соединен с корпусом. 6773 1 Механизм относится к преобразователям движения, одного вида в движения другого вида. Механизм может быть использован в отрасли сельского хозяйства, в машинах и механизмах сельскохозяйственного производства и других отраслях народного хозяйства. Известны по авторским свидетельствам и патентам механизмы преобразования одного вида движения в другой (Россия и.б.20 1998 г. а.с. 95108362/28). Механизм преобразования возвратно-поступательного движения во вращательное или вращательного движения в возвратно-поступательное содержит цилиндр, кулачок, на боковой поверхности которого выполнены криволинейные пазы заданной конфигурации, в которые помещены конические ролики, соответствующие формы пазов и принадлежащие расположенной соосно с кулачком муфте, имеющей возможность вращательного движения относительно корпуса при перемещении роликов по пазам кулачков (Россия и.б.20 1988 г. а.с. 97103059-28). Устройство для преобразования вращательного движения в возвратно-поступательное и вращательное содержит корпус, кривошип с пальцем, ползун и шатун, кинематически связанные между собой, две подвижно установленные в корпусе гильзы, в одной из которых установлен кривошип, а в другой - ползун с шатуном и элементы фиксации осевого перемещения соответствующих гильз, кривошип выполнен в виде вала, связанного с пальцем,ползун установлен соосно с валом и выполнен в виде стакана с закрепленными на его кромке зубчатым колесом, предназначенным для взаимодействия с зубчатым колесом кривошипа, шатун одним концом экцентрично закреплен на ползуне посредством сферического шарнира, другим концом шарнирно соединен с пальцем. Наиболее близким по совокупным признакам к предлагаемому изобретению является прототип по авторскому свидетельству Россия и.б.1 1998 г. а.с. 95012443/23. Механизм для преобразования вращательного движения в возвратно-поступательное, содержащий корпус, ведущее звено,выполненное в виде первого вала, установленного в корпусе с возможностью вращения,смонтированные в корпусе направляющие, ведомое звено, выполненное в виде второго вала, установленного в направляющих с возможностью возвратно-поступательного перемещения и подпружиненного относительно корпуса и два взаимодействующих кольцевых источника магнитного поля, первый установлен на ведущем звене, а второй - на ведомом. Описанные аналоги и прототип имеют общие недостатки, выраженные в том, что в их конструкциях отсутствует возможность одновременно получить разные виды движения, с разными амплитудами колебания и путями возвратно-поступательного движения, для разных потребителей. Указанные недостатки устраняются конструктивными особенностями предлагаемого изобретения. Механизм для преобразования вращательного движения в колебательное и возвратно-поступательное содержит корпус, ведущее звено,которыми являются спицы колеса ведомого звена, состоящего из втулки, вала, коромысел,рычагов, шатунов, ползушек. Втулка жестко крепится к оси колеса, через центр ее проходит вал, по концам которого крепятся коромысла. Одно плечо коромысла связано через шатун с ползушкой, образующей возвратно-поступательное движение, а с противоположного плеча снимается колебательное движение. На этом же валу, по обе стороны втулки с возможностью регулировки, крепятся рычаги, так что бы поочередно входили в зацепление со спицами колеса. Противоположный конец оси колеса жестко крепится к корпусу. На фиг. 1 показан механизм в общем виде сбоку, на фиг. 2 показан механизм в общем виде сверху. На оси 1 колеса 2 жестко крепится втулка 3. Через центр втулки свободно проходит вал 4, по концам которого крепятся коромысла 5, 14, преобразующие вращательное движение в колебательное. Для преобразования колебательного движения в возвратно-поступательное к плечу коромысла 5 крепится шатун 6, связанный кинематически с ползушкой 7. Количество коромысел определяется технической потребностью потребителя,а их размеры зависят от потребной частоты и длины пути возвратно-поступательного движения. На этом же валу, с возможностью регулировки, крепится передний рычаг 8 и задний рычаг 12, которые поочередно входят в зацепление с передней спицей 9 и задней спицей 13. Противоположная ось колеса жестко крепится к корпусу 10. Механизм работает 2 6773 1 от вращающегося колеса 2, установленного стационарно на рабочей машине, и приводится в движение кинематическими передаточными средствами или от вращения колеса при поступательном движении как транспортное средство. При вращении колеса 2 спица 9 входит в зацепление с рычагом 8 и поворачивает вал 4 вокруг своей оси. В этот же момент рычаг 12 поворачивается навстречу спице 13. С поворотом вала плечи коромысел двигаются в разных направлениях, увлекая за собой шатун 6,который двигается по прямой в одну сторону. Когда передний рычаг выходит из зацепления со спицей, то в этот момент задний рычаг входит в зацепление с задней спицей и вал поворачивается в обратном направлении, и поворачивает коромысла, которые увлекают за собой кинематические связи, меняющие направления движения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
