Полноповоротный кран

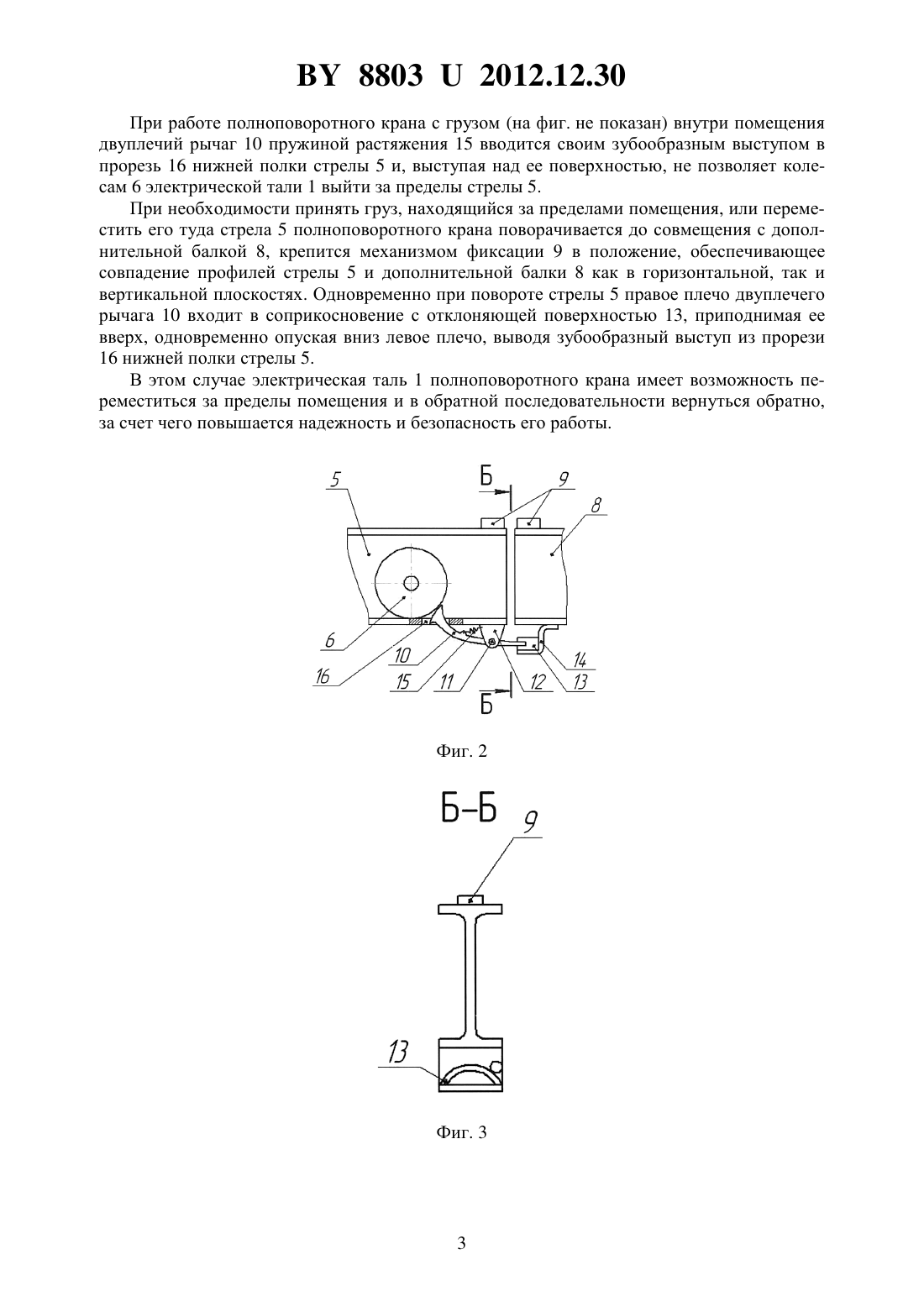

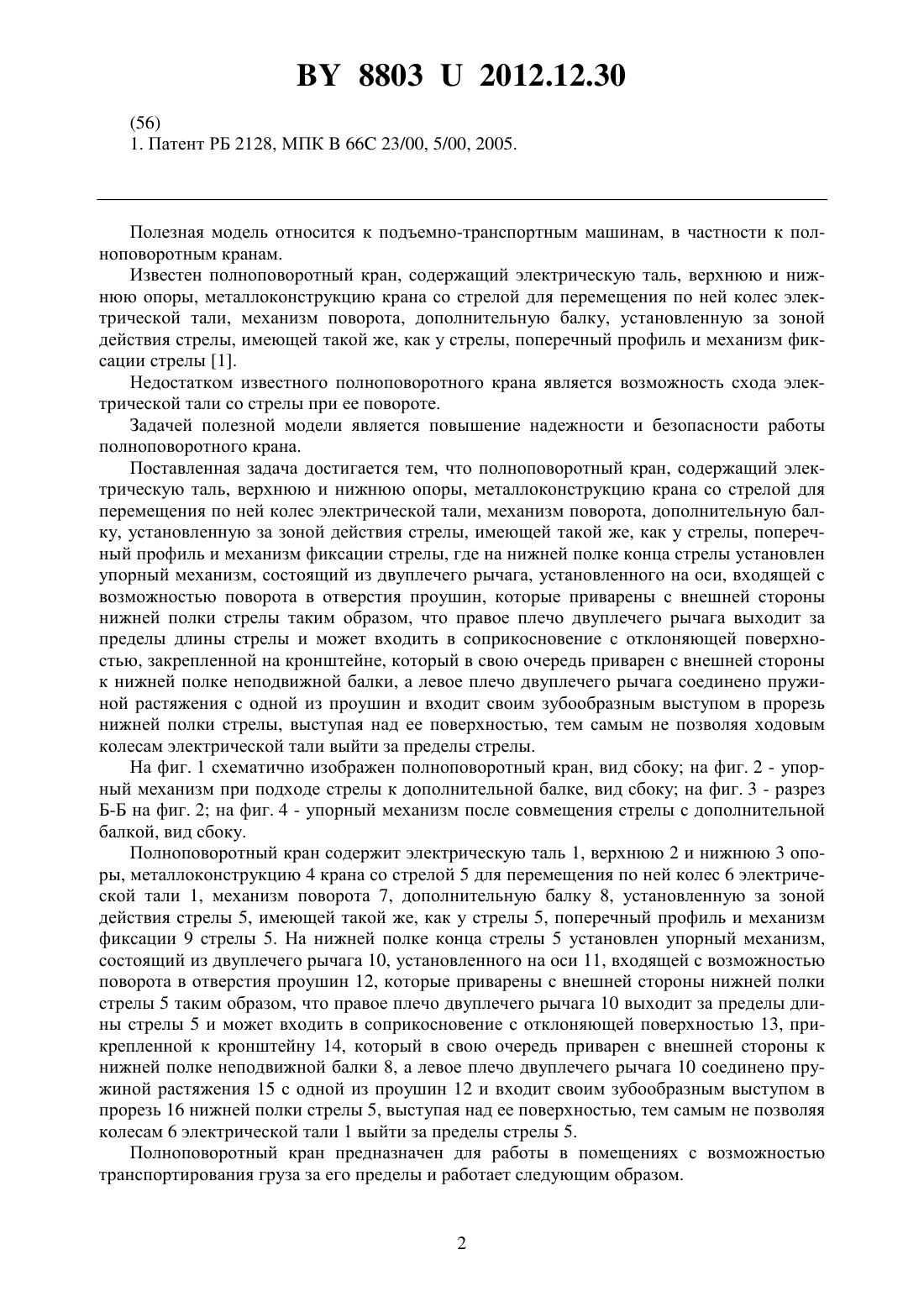

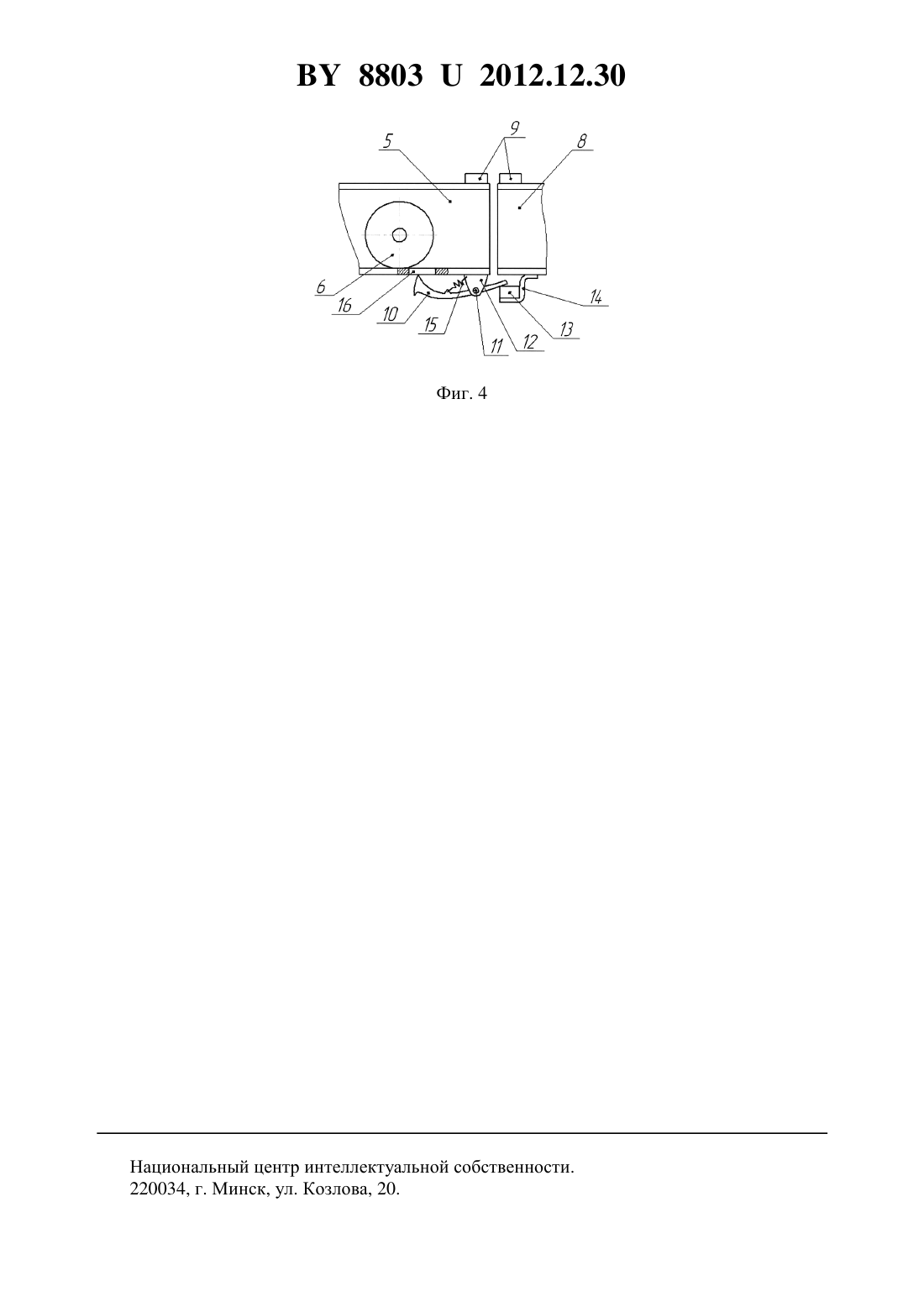

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Романюк Николай НиколаевичСашко Константин ВладимировичЗверев Сергей АлександровичКурьян Елена СергеевнаНукешев Саяхат Оразович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Полноповоротный кран, содержащий электрическую таль, верхнюю и нижнюю опоры,металлоконструкцию крана со стрелой для перемещения по ней колес электрической тали,механизм поворота, дополнительную балку, установленную за зоной действия стрелы,имеющей такой же, как у стрелы, поперечный профиль и механизм фиксации стрелы, отличающийся тем, что на нижней полке конца стрелы установлен упорный механизм, состоящий из двуплечего рычага, установленного на оси, входящей с возможностью поворота в отверстия проушин, которые приварены с внешней стороны нижней полки стрелы таким образом, что правое плечо двуплечего рычага выходит за пределы длины стрелы и может входить в соприкосновение с отклоняющей поверхностью, закрепленной на кронштейне, который в свою очередь приварен с внешней стороны к нижней полке неподвижной балки, а левое плечо двуплечего рычага соединено пружиной растяжения с одной из проушин и входит своим зубообразным выступом в прорезь нижней полки стрелы, выступая над ее поверхностью, тем самым не позволяя ходовым колесам электрической тали выйти за пределы стрелы. Полезная модель относится к подъемно-транспортным машинам, в частности к полноповоротным кранам. Известен полноповоротный кран, содержащий электрическую таль, верхнюю и нижнюю опоры, металлоконструкцию крана со стрелой для перемещения по ней колес электрической тали, механизм поворота, дополнительную балку, установленную за зоной действия стрелы, имеющей такой же, как у стрелы, поперечный профиль и механизм фиксации стрелы 1. Недостатком известного полноповоротного крана является возможность схода электрической тали со стрелы при ее повороте. Задачей полезной модели является повышение надежности и безопасности работы полноповоротного крана. Поставленная задача достигается тем, что полноповоротный кран, содержащий электрическую таль, верхнюю и нижнюю опоры, металлоконструкцию крана со стрелой для перемещения по ней колес электрической тали, механизм поворота, дополнительную балку, установленную за зоной действия стрелы, имеющей такой же, как у стрелы, поперечный профиль и механизм фиксации стрелы, где на нижней полке конца стрелы установлен упорный механизм, состоящий из двуплечего рычага, установленного на оси, входящей с возможностью поворота в отверстия проушин, которые приварены с внешней стороны нижней полки стрелы таким образом, что правое плечо двуплечего рычага выходит за пределы длины стрелы и может входить в соприкосновение с отклоняющей поверхностью, закрепленной на кронштейне, который в свою очередь приварен с внешней стороны к нижней полке неподвижной балки, а левое плечо двуплечего рычага соединено пружиной растяжения с одной из проушин и входит своим зубообразным выступом в прорезь нижней полки стрелы, выступая над ее поверхностью, тем самым не позволяя ходовым колесам электрической тали выйти за пределы стрелы. На фиг. 1 схематично изображен полноповоротный кран, вид сбоку на фиг. 2 - упорный механизм при подходе стрелы к дополнительной балке, вид сбоку на фиг. 3 - разрез Б-Б на фиг. 2 на фиг. 4 - упорный механизм после совмещения стрелы с дополнительной балкой, вид сбоку. Полноповоротный кран содержит электрическую таль 1, верхнюю 2 и нижнюю 3 опоры, металлоконструкцию 4 крана со стрелой 5 для перемещения по ней колес 6 электрической тали 1, механизм поворота 7, дополнительную балку 8, установленную за зоной действия стрелы 5, имеющей такой же, как у стрелы 5, поперечный профиль и механизм фиксации 9 стрелы 5. На нижней полке конца стрелы 5 установлен упорный механизм,состоящий из двуплечего рычага 10, установленного на оси 11, входящей с возможностью поворота в отверстия проушин 12, которые приварены с внешней стороны нижней полки стрелы 5 таким образом, что правое плечо двуплечего рычага 10 выходит за пределы длины стрелы 5 и может входить в соприкосновение с отклоняющей поверхностью 13, прикрепленной к кронштейну 14, который в свою очередь приварен с внешней стороны к нижней полке неподвижной балки 8, а левое плечо двуплечего рычага 10 соединено пружиной растяжения 15 с одной из проушин 12 и входит своим зубообразным выступом в прорезь 16 нижней полки стрелы 5, выступая над ее поверхностью, тем самым не позволяя колесам 6 электрической тали 1 выйти за пределы стрелы 5. Полноповоротный кран предназначен для работы в помещениях с возможностью транспортирования груза за его пределы и работает следующим образом. 88032012.12.30 При работе полноповоротного крана с грузом (на фиг. не показан) внутри помещения двуплечий рычаг 10 пружиной растяжения 15 вводится своим зубообразным выступом в прорезь 16 нижней полки стрелы 5 и, выступая над ее поверхностью, не позволяет колесам 6 электрической тали 1 выйти за пределы стрелы 5. При необходимости принять груз, находящийся за пределами помещения, или переместить его туда стрела 5 полноповоротного крана поворачивается до совмещения с дополнительной балкой 8, крепится механизмом фиксации 9 в положение, обеспечивающее совпадение профилей стрелы 5 и дополнительной балки 8 как в горизонтальной, так и вертикальной плоскостях. Одновременно при повороте стрелы 5 правое плечо двуплечего рычага 10 входит в соприкосновение с отклоняющей поверхностью 13, приподнимая ее вверх, одновременно опуская вниз левое плечо, выводя зубообразный выступ из прорези 16 нижней полки стрелы 5. В этом случае электрическая таль 1 полноповоротного крана имеет возможность переместиться за пределы помещения и в обратной последовательности вернуться обратно,за счет чего повышается надежность и безопасность его работы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
