Навесное оборудование мотоблока для уборки мусора

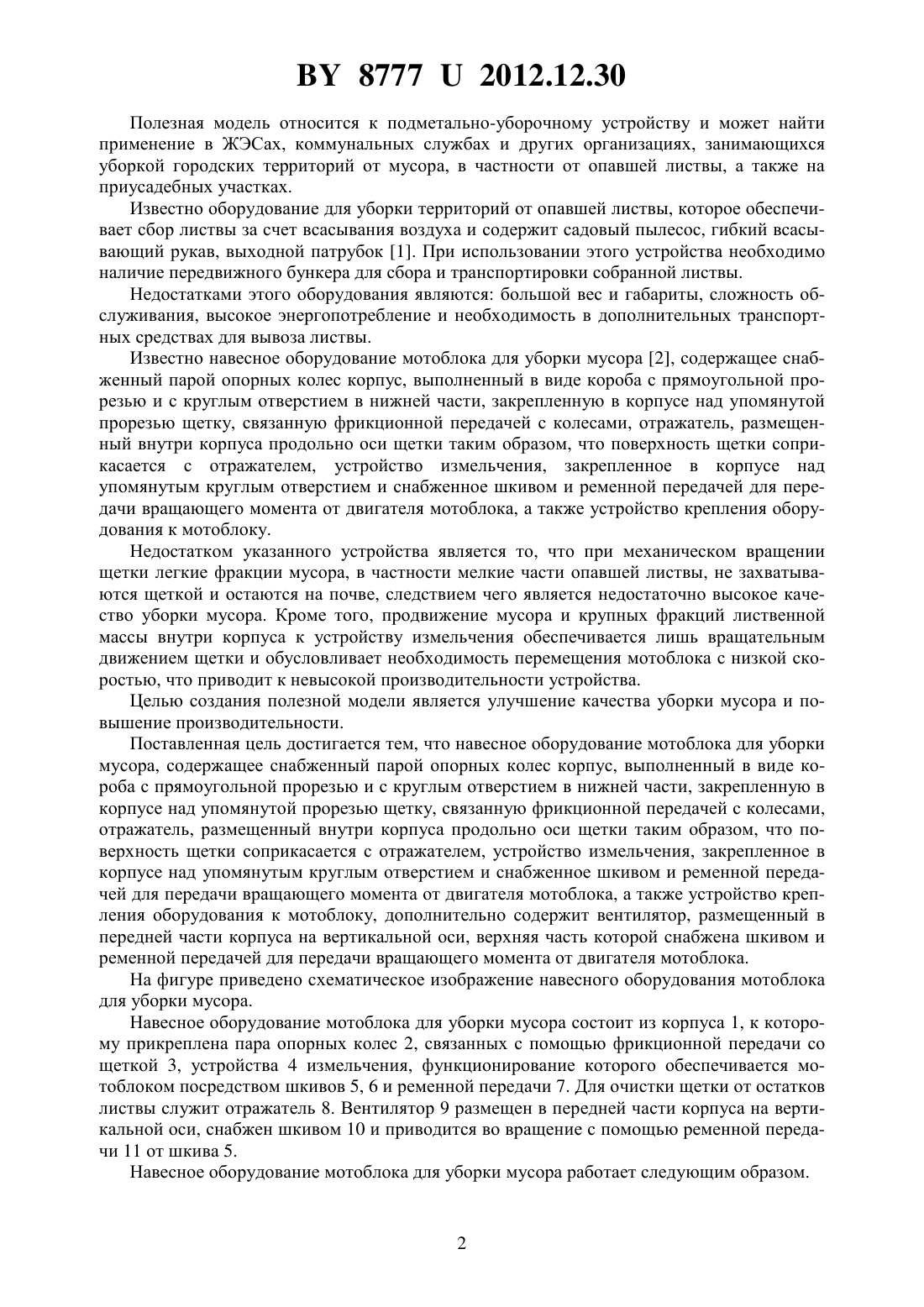

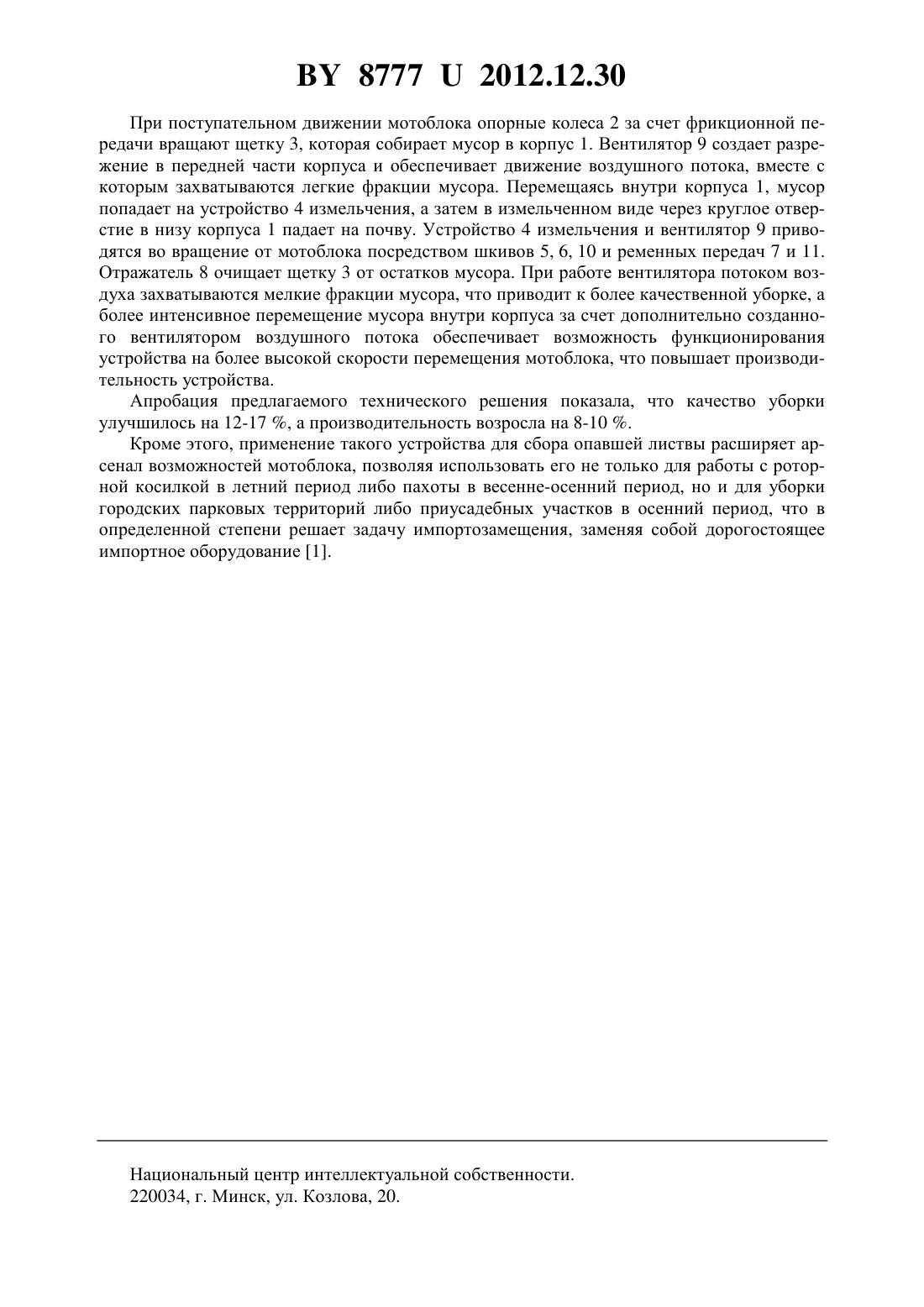

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАВЕСНОЕ ОБОРУДОВАНИЕ МОТОБЛОКА ДЛЯ УБОРКИ МУСОРА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Шакирин Анатолий Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Навесное оборудование мотоблока для уборки мусора, содержащее снабженный парой опорных колес корпус, выполненный в виде короба с прямоугольной прорезью и с круглым отверстием в нижней части, закрепленную в корпусе над упомянутой прорезью щетку, связанную фрикционной передачей с колесами, отражатель, размещенный внутри корпуса продольно оси щетки таким образом, что поверхность щетки соприкасается с отражателем, устройство измельчения, закрепленное в корпусе над упомянутым круглым отверстием и снабженное шкивом и ременной передачей для передачи вращающего момента от двигателя мотоблока, а также устройство крепления оборудования к мотоблоку,отличающееся тем, что дополнительно содержит вентилятор, размещенный в передней части корпуса на вертикальной оси, верхняя часть которой снабжена шкивом и ременной передачей для передачи вращающего момента от двигателя мотоблока.(56) 1. Сборщики листвы 400,500. Электронный ресурс. Режим доступа ////32-2009-10-05-21-11-50 2. Патент на полезную модель 7769, 2011. 87772012.12.30 Полезная модель относится к подметально-уборочному устройству и может найти применение в ЖЭСах, коммунальных службах и других организациях, занимающихся уборкой городских территорий от мусора, в частности от опавшей листвы, а также на приусадебных участках. Известно оборудование для уборки территорий от опавшей листвы, которое обеспечивает сбор листвы за счет всасывания воздуха и содержит садовый пылесос, гибкий всасывающий рукав, выходной патрубок 1. При использовании этого устройства необходимо наличие передвижного бункера для сбора и транспортировки собранной листвы. Недостатками этого оборудования являются большой вес и габариты, сложность обслуживания, высокое энергопотребление и необходимость в дополнительных транспортных средствах для вывоза листвы. Известно навесное оборудование мотоблока для уборки мусора 2, содержащее снабженный парой опорных колес корпус, выполненный в виде короба с прямоугольной прорезью и с круглым отверстием в нижней части, закрепленную в корпусе над упомянутой прорезью щетку, связанную фрикционной передачей с колесами, отражатель, размещенный внутри корпуса продольно оси щетки таким образом, что поверхность щетки соприкасается с отражателем, устройство измельчения, закрепленное в корпусе над упомянутым круглым отверстием и снабженное шкивом и ременной передачей для передачи вращающего момента от двигателя мотоблока, а также устройство крепления оборудования к мотоблоку. Недостатком указанного устройства является то, что при механическом вращении щетки легкие фракции мусора, в частности мелкие части опавшей листвы, не захватываются щеткой и остаются на почве, следствием чего является недостаточно высокое качество уборки мусора. Кроме того, продвижение мусора и крупных фракций лиственной массы внутри корпуса к устройству измельчения обеспечивается лишь вращательным движением щетки и обусловливает необходимость перемещения мотоблока с низкой скоростью, что приводит к невысокой производительности устройства. Целью создания полезной модели является улучшение качества уборки мусора и повышение производительности. Поставленная цель достигается тем, что навесное оборудование мотоблока для уборки мусора, содержащее снабженный парой опорных колес корпус, выполненный в виде короба с прямоугольной прорезью и с круглым отверстием в нижней части, закрепленную в корпусе над упомянутой прорезью щетку, связанную фрикционной передачей с колесами,отражатель, размещенный внутри корпуса продольно оси щетки таким образом, что поверхность щетки соприкасается с отражателем, устройство измельчения, закрепленное в корпусе над упомянутым круглым отверстием и снабженное шкивом и ременной передачей для передачи вращающего момента от двигателя мотоблока, а также устройство крепления оборудования к мотоблоку, дополнительно содержит вентилятор, размещенный в передней части корпуса на вертикальной оси, верхняя часть которой снабжена шкивом и ременной передачей для передачи вращающего момента от двигателя мотоблока. На фигуре приведено схематическое изображение навесного оборудования мотоблока для уборки мусора. Навесное оборудование мотоблока для уборки мусора состоит из корпуса 1, к которому прикреплена пара опорных колес 2, связанных с помощью фрикционной передачи со щеткой 3, устройства 4 измельчения, функционирование которого обеспечивается мотоблоком посредством шкивов 5, 6 и ременной передачи 7. Для очистки щетки от остатков листвы служит отражатель 8. Вентилятор 9 размещен в передней части корпуса на вертикальной оси, снабжен шкивом 10 и приводится во вращение с помощью ременной передачи 11 от шкива 5. Навесное оборудование мотоблока для уборки мусора работает следующим образом. 87772012.12.30 При поступательном движении мотоблока опорные колеса 2 за счет фрикционной передачи вращают щетку 3, которая собирает мусор в корпус 1. Вентилятор 9 создает разрежение в передней части корпуса и обеспечивает движение воздушного потока, вместе с которым захватываются легкие фракции мусора. Перемещаясь внутри корпуса 1, мусор попадает на устройство 4 измельчения, а затем в измельченном виде через круглое отверстие в низу корпуса 1 падает на почву. Устройство 4 измельчения и вентилятор 9 приводятся во вращение от мотоблока посредством шкивов 5, 6, 10 и ременных передач 7 и 11. Отражатель 8 очищает щетку 3 от остатков мусора. При работе вентилятора потоком воздуха захватываются мелкие фракции мусора, что приводит к более качественной уборке, а более интенсивное перемещение мусора внутри корпуса за счет дополнительно созданного вентилятором воздушного потока обеспечивает возможность функционирования устройства на более высокой скорости перемещения мотоблока, что повышает производительность устройства. Апробация предлагаемого технического решения показала, что качество уборки улучшилось на 12-17 , а производительность возросла на 8-10 . Кроме этого, применение такого устройства для сбора опавшей листвы расширяет арсенал возможностей мотоблока, позволяя использовать его не только для работы с роторной косилкой в летний период либо пахоты в весенне-осенний период, но и для уборки городских парковых территорий либо приусадебных участков в осенний период, что в определенной степени решает задачу импортозамещения, заменяя собой дорогостоящее импортное оборудование 1. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
