Кровать раскладная

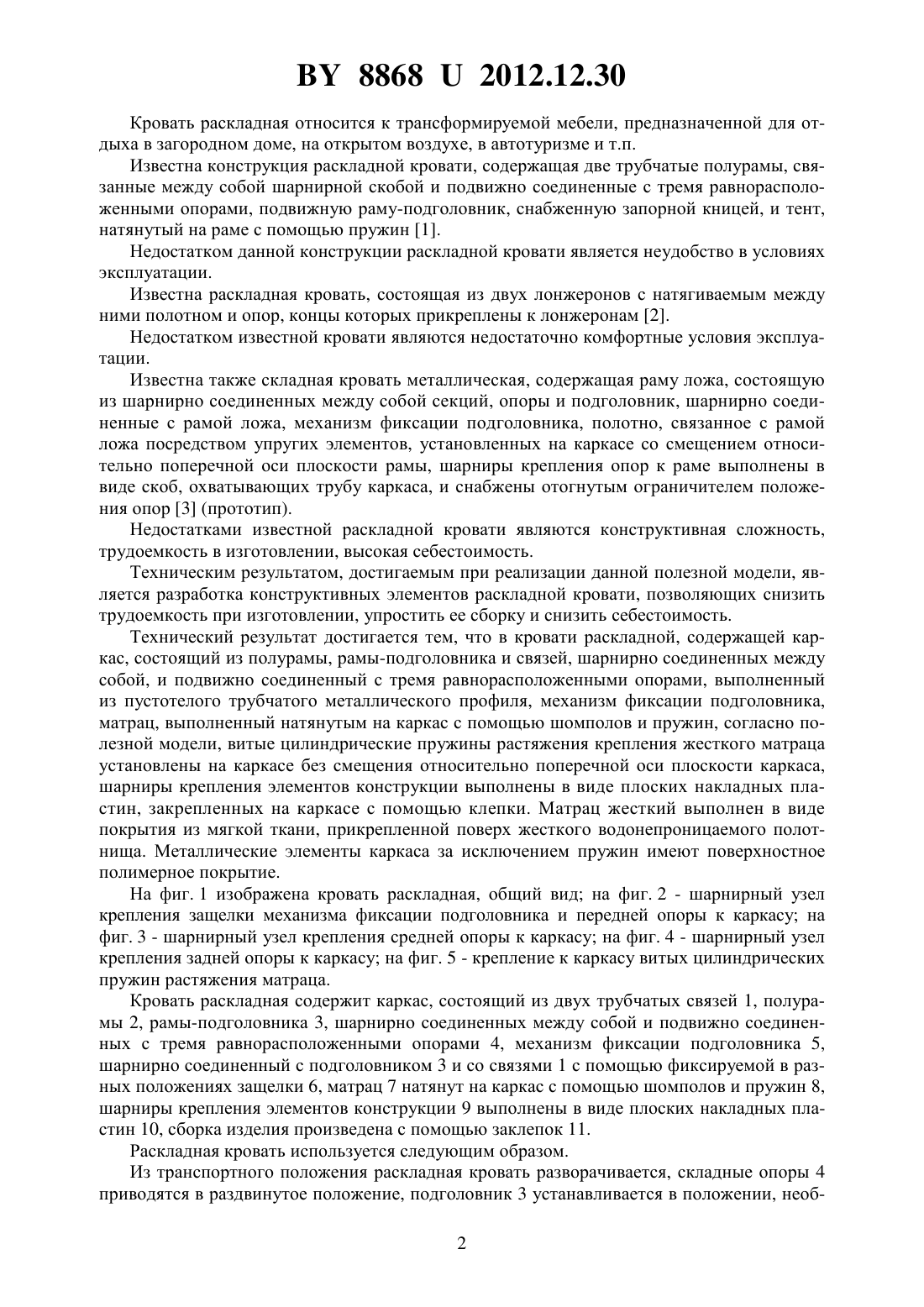

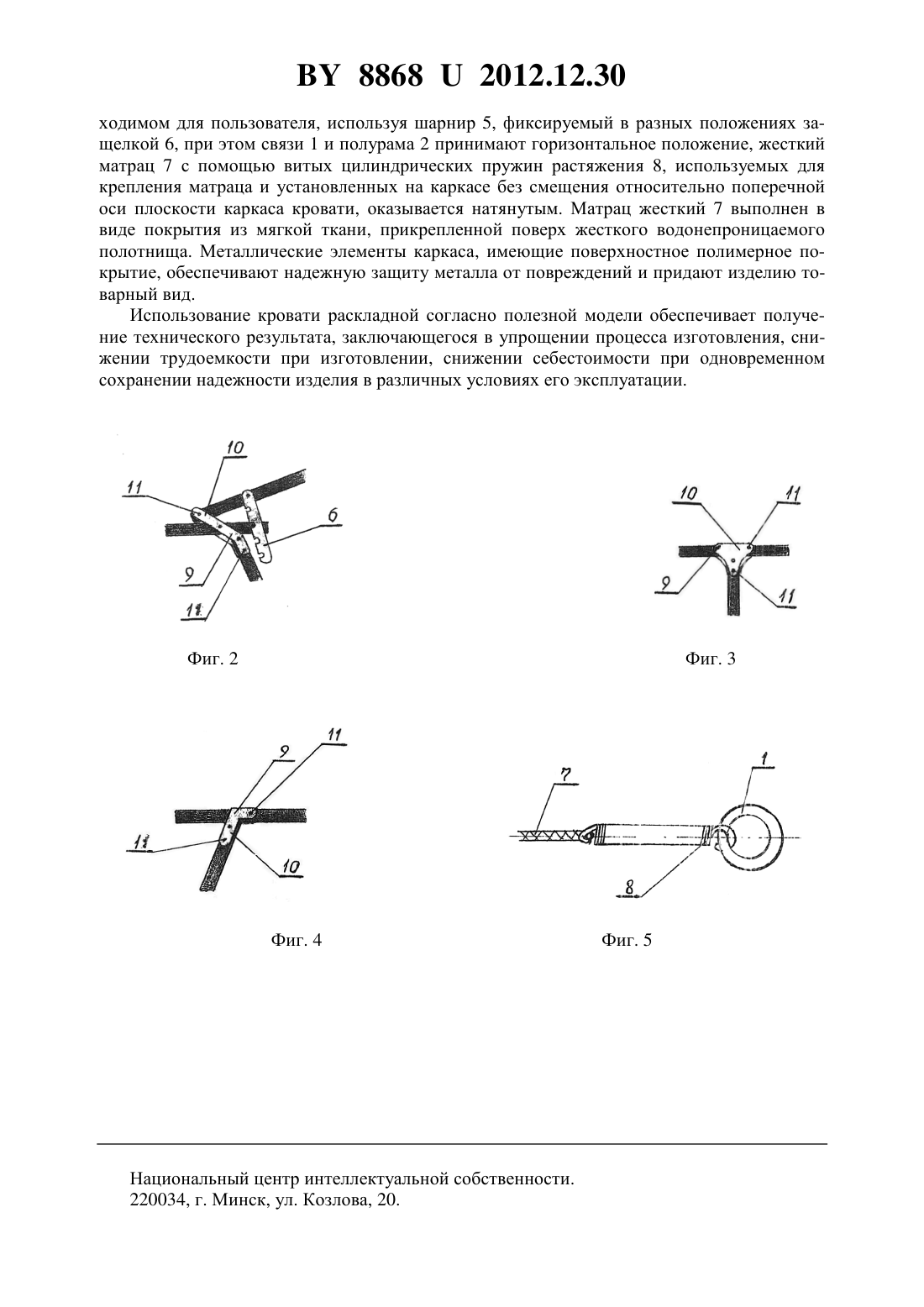

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Штанько Андрей Александрович(57) 1. Кровать раскладная, содержащая каркас, состоящий из полурамы, рамы-подголовника и связей, шарнирно соединенных между собой, и подвижно соединенный с тремя равнорасположенными опорами, выполненный из пустотелого трубчатого металлического профиля, механизм фиксации подголовника, матрац, натянутый на каркас с помощью шомполов и пружин, отличающаяся тем, что витые цилиндрические пружины растяжения крепления жесткого матраца установлены на каркасе без смещения относительно поперечной оси плоскости каркаса, шарниры крепления элементов конструкции выполнены в виде плоских накладных пластин, закрепленных на каркасе с помощью клепки. 2. Кровать раскладная по п. 1, отличающаяся тем, что матрац жесткий выполнен в виде покрытия из мягкой ткани, прикрепленной поверх жесткого водонепроницаемого полотнища. 3. Кровать раскладная по п. 1, отличающаяся тем, что металлические элементы каркаса за исключением пружин имеют поверхностное полимерное покрытие. 88682012.12.30 Кровать раскладная относится к трансформируемой мебели, предназначенной для отдыха в загородном доме, на открытом воздухе, в автотуризме и т.п. Известна конструкция раскладной кровати, содержащая две трубчатые полурамы, связанные между собой шарнирной скобой и подвижно соединенные с тремя равнорасположенными опорами, подвижную раму-подголовник, снабженную запорной кницей, и тент,натянутый на раме с помощью пружин 1. Недостатком данной конструкции раскладной кровати является неудобство в условиях эксплуатации. Известна раскладная кровать, состоящая из двух лонжеронов с натягиваемым между ними полотном и опор, концы которых прикреплены к лонжеронам 2. Недостатком известной кровати являются недостаточно комфортные условия эксплуатации. Известна также складная кровать металлическая, содержащая раму ложа, состоящую из шарнирно соединенных между собой секций, опоры и подголовник, шарнирно соединенные с рамой ложа, механизм фиксации подголовника, полотно, связанное с рамой ложа посредством упругих элементов, установленных на каркасе со смещением относительно поперечной оси плоскости рамы, шарниры крепления опор к раме выполнены в виде скоб, охватывающих трубу каркаса, и снабжены отогнутым ограничителем положения опор 3 (прототип). Недостатками известной раскладной кровати являются конструктивная сложность,трудоемкость в изготовлении, высокая себестоимость. Техническим результатом, достигаемым при реализации данной полезной модели, является разработка конструктивных элементов раскладной кровати, позволяющих снизить трудоемкость при изготовлении, упростить ее сборку и снизить себестоимость. Технический результат достигается тем, что в кровати раскладной, содержащей каркас, состоящий из полурамы, рамы-подголовника и связей, шарнирно соединенных между собой, и подвижно соединенный с тремя равнорасположенными опорами, выполненный из пустотелого трубчатого металлического профиля, механизм фиксации подголовника,матрац, выполненный натянутым на каркас с помощью шомполов и пружин, согласно полезной модели, витые цилиндрические пружины растяжения крепления жесткого матраца установлены на каркасе без смещения относительно поперечной оси плоскости каркаса,шарниры крепления элементов конструкции выполнены в виде плоских накладных пластин, закрепленных на каркасе с помощью клепки. Матрац жесткий выполнен в виде покрытия из мягкой ткани, прикрепленной поверх жесткого водонепроницаемого полотнища. Металлические элементы каркаса за исключением пружин имеют поверхностное полимерное покрытие. На фиг. 1 изображена кровать раскладная, общий вид на фиг. 2 - шарнирный узел крепления защелки механизма фиксации подголовника и передней опоры к каркасу на фиг. 3 - шарнирный узел крепления средней опоры к каркасу на фиг. 4 - шарнирный узел крепления задней опоры к каркасу на фиг. 5 - крепление к каркасу витых цилиндрических пружин растяжения матраца. Кровать раскладная содержит каркас, состоящий из двух трубчатых связей 1, полурамы 2, рамы-подголовника 3, шарнирно соединенных между собой и подвижно соединенных с тремя равнорасположенными опорами 4, механизм фиксации подголовника 5,шарнирно соединенный с подголовником 3 и со связями 1 с помощью фиксируемой в разных положениях защелки 6, матрац 7 натянут на каркас с помощью шомполов и пружин 8,шарниры крепления элементов конструкции 9 выполнены в виде плоских накладных пластин 10, сборка изделия произведена с помощью заклепок 11. Раскладная кровать используется следующим образом. Из транспортного положения раскладная кровать разворачивается, складные опоры 4 приводятся в раздвинутое положение, подголовник 3 устанавливается в положении, необ 2 88682012.12.30 ходимом для пользователя, используя шарнир 5, фиксируемый в разных положениях защелкой 6, при этом связи 1 и полурама 2 принимают горизонтальное положение, жесткий матрац 7 с помощью витых цилиндрических пружин растяжения 8, используемых для крепления матраца и установленных на каркасе без смещения относительно поперечной оси плоскости каркаса кровати, оказывается натянутым. Матрац жесткий 7 выполнен в виде покрытия из мягкой ткани, прикрепленной поверх жесткого водонепроницаемого полотнища. Металлические элементы каркаса, имеющие поверхностное полимерное покрытие, обеспечивают надежную защиту металла от повреждений и придают изделию товарный вид. Использование кровати раскладной согласно полезной модели обеспечивает получение технического результата, заключающегося в упрощении процесса изготовления, снижении трудоемкости при изготовлении, снижении себестоимости при одновременном сохранении надежности изделия в различных условиях его эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
