Подметательно-уборочное оборудование

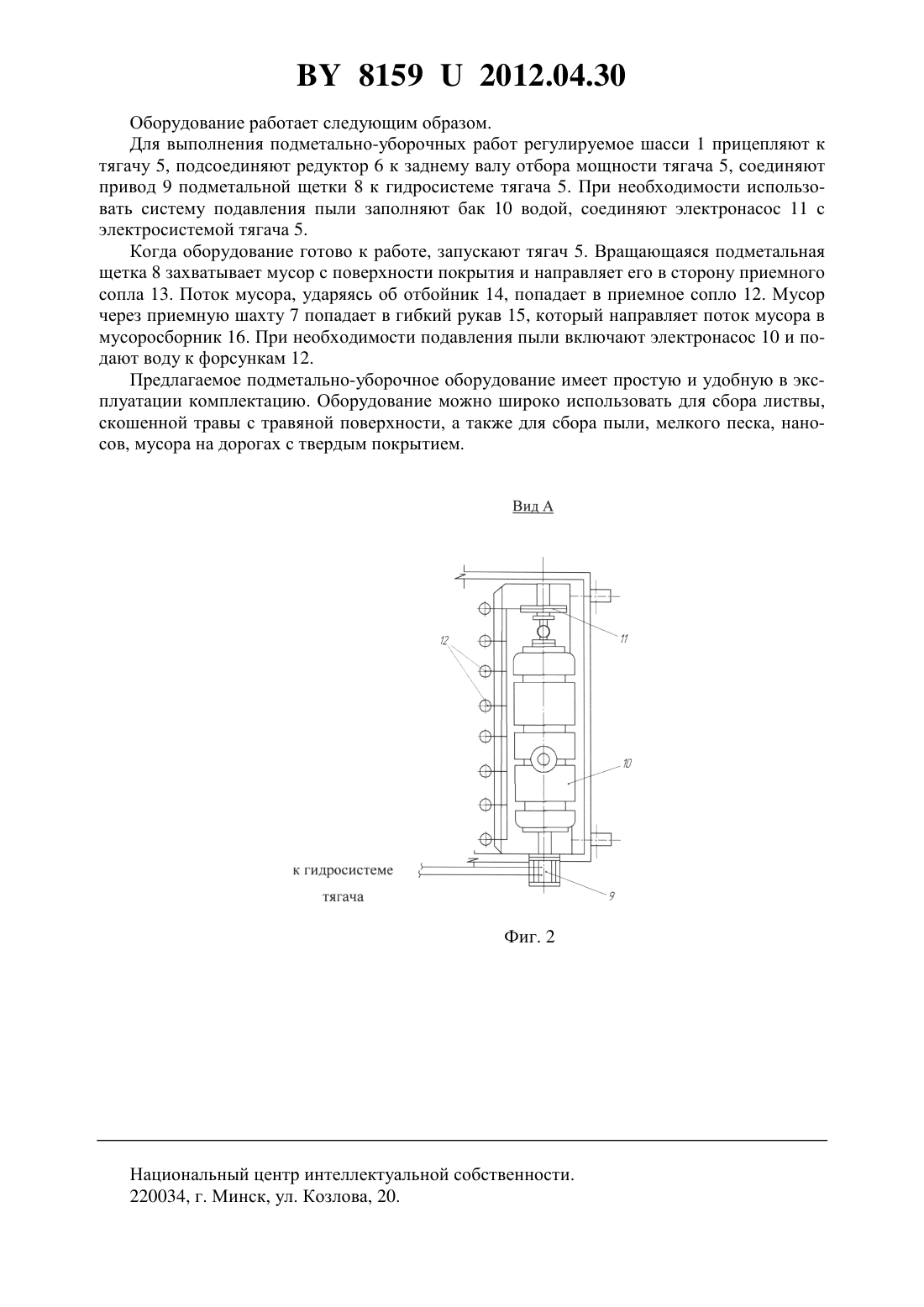

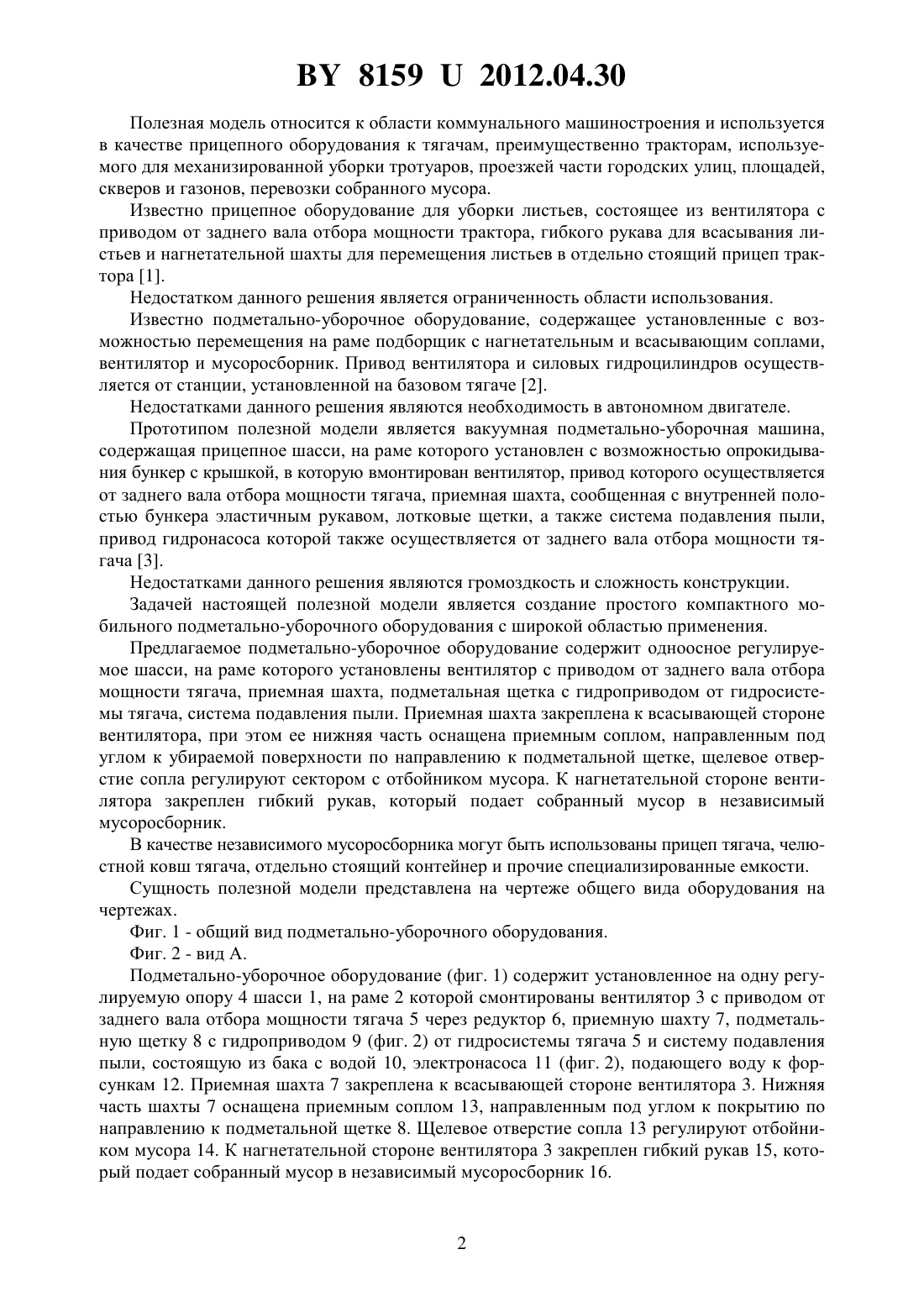

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Минский ПКТИ(72) Авторы Норкин Яков Ефимович Рубин Леонид Илиардович Гулюк Анатолий Владимирович(73) Патентообладатель Открытое акционерное общество Минский ПКТИ(57) 1. Подметально-уборочное оборудование, содержащее одноосное регулируемое шасси, на раме которого установлены вентилятор с приводом от заднего вала отбора мощности тягача, приемная шахта, подметальная щетка с гидроприводом от гидросистемы тягача, система подавления пыли, отличающееся тем, что приемная шахта закреплена к всасывающей стороне вентилятора, при этом ее нижняя часть оснащена приемным соплом, направленным под углом к убираемой поверхности по направлению к подметальной щетке, причем щелевое отверстие сопла выполнено с возможностью регулирования сектором с отбойником мусора к нагнетательной стороне вентилятора закреплен гибкий рукав, который подает собранный мусор в независимый мусоросборник. 2. Подметально-уборочное оборудование по п. 1, отличающееся тем, что в качестве независимого мусоросборника может быть прицеп тягача или челюстной ковш тягача, или отдельно стоящий контейнер, или кузовная емкость транспортного средства.(56) 1. ////73/3645 2. Патент РФ на изобретение 2068043. 3. Патент РБ на полезную модель 2547. 81592012.04.30 Полезная модель относится к области коммунального машиностроения и используется в качестве прицепного оборудования к тягачам, преимущественно тракторам, используемого для механизированной уборки тротуаров, проезжей части городских улиц, площадей,скверов и газонов, перевозки собранного мусора. Известно прицепное оборудование для уборки листьев, состоящее из вентилятора с приводом от заднего вала отбора мощности трактора, гибкого рукава для всасывания листьев и нагнетательной шахты для перемещения листьев в отдельно стоящий прицеп трактора 1. Недостатком данного решения является ограниченность области использования. Известно подметально-уборочное оборудование, содержащее установленные с возможностью перемещения на раме подборщик с нагнетательным и всасывающим соплами,вентилятор и мусоросборник. Привод вентилятора и силовых гидроцилиндров осуществляется от станции, установленной на базовом тягаче 2. Недостатками данного решения являются необходимость в автономном двигателе. Прототипом полезной модели является вакуумная подметально-уборочная машина,содержащая прицепное шасси, на раме которого установлен с возможностью опрокидывания бункер с крышкой, в которую вмонтирован вентилятор, привод которого осуществляется от заднего вала отбора мощности тягача, приемная шахта, сообщенная с внутренней полостью бункера эластичным рукавом, лотковые щетки, а также система подавления пыли,привод гидронасоса которой также осуществляется от заднего вала отбора мощности тягача 3. Недостатками данного решения являются громоздкость и сложность конструкции. Задачей настоящей полезной модели является создание простого компактного мобильного подметально-уборочного оборудования с широкой областью применения. Предлагаемое подметально-уборочное оборудование содержит одноосное регулируемое шасси, на раме которого установлены вентилятор с приводом от заднего вала отбора мощности тягача, приемная шахта, подметальная щетка с гидроприводом от гидросистемы тягача, система подавления пыли. Приемная шахта закреплена к всасывающей стороне вентилятора, при этом ее нижняя часть оснащена приемным соплом, направленным под углом к убираемой поверхности по направлению к подметальной щетке, щелевое отверстие сопла регулируют сектором с отбойником мусора. К нагнетательной стороне вентилятора закреплен гибкий рукав, который подает собранный мусор в независимый мусоросборник. В качестве независимого мусоросборника могут быть использованы прицеп тягача, челюстной ковш тягача, отдельно стоящий контейнер и прочие специализированные емкости. Сущность полезной модели представлена на чертеже общего вида оборудования на чертежах. Фиг. 1 - общий вид подметально-уборочного оборудования. Фиг. 2 - вид А. Подметально-уборочное оборудование (фиг. 1) содержит установленное на одну регулируемую опору 4 шасси 1, на раме 2 которой смонтированы вентилятор 3 с приводом от заднего вала отбора мощности тягача 5 через редуктор 6, приемную шахту 7, подметальную щетку 8 с гидроприводом 9 (фиг. 2) от гидросистемы тягача 5 и систему подавления пыли, состоящую из бака с водой 10, электронасоса 11 (фиг. 2), подающего воду к форсункам 12. Приемная шахта 7 закреплена к всасывающей стороне вентилятора 3. Нижняя часть шахты 7 оснащена приемным соплом 13, направленным под углом к покрытию по направлению к подметальной щетке 8. Щелевое отверстие сопла 13 регулируют отбойником мусора 14. К нагнетательной стороне вентилятора 3 закреплен гибкий рукав 15, который подает собранный мусор в независимый мусоросборник 16. 81592012.04.30 Оборудование работает следующим образом. Для выполнения подметально-уборочных работ регулируемое шасси 1 прицепляют к тягачу 5, подсоединяют редуктор 6 к заднему валу отбора мощности тягача 5, соединяют привод 9 подметальной щетки 8 к гидросистеме тягача 5. При необходимости использовать систему подавления пыли заполняют бак 10 водой, соединяют электронасос 11 с электросистемой тягача 5. Когда оборудование готово к работе, запускают тягач 5. Вращающаяся подметальная щетка 8 захватывает мусор с поверхности покрытия и направляет его в сторону приемного сопла 13. Поток мусора, ударяясь об отбойник 14, попадает в приемное сопло 12. Мусор через приемную шахту 7 попадает в гибкий рукав 15, который направляет поток мусора в мусоросборник 16. При необходимости подавления пыли включают электронасос 10 и подают воду к форсункам 12. Предлагаемое подметально-уборочное оборудование имеет простую и удобную в эксплуатации комплектацию. Оборудование можно широко использовать для сбора листвы,скошенной травы с травяной поверхности, а также для сбора пыли, мелкого песка, наносов, мусора на дорогах с твердым покрытием. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
