Ленточный водоподъемник

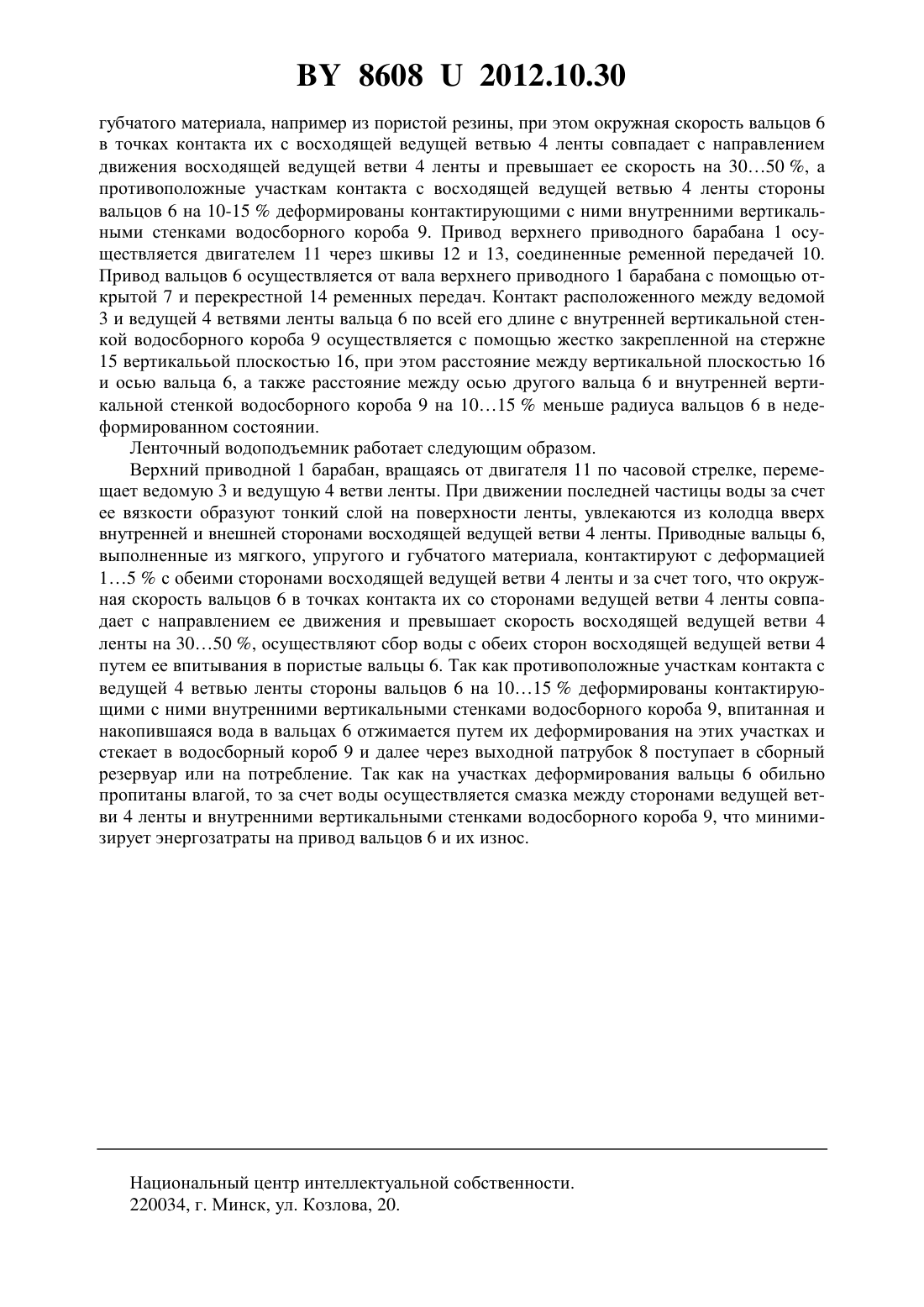

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичРоманюк Владимир ЮрьевичКим Наталья ПавловнаКушнир Валентина ГеннадьевнаБенюх Олег Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ленточный водоподъемник, содержащий привод, бесконечную ленту, натянутую на верхний приводной и нижний натяжной барабаны, охватывающий верхний барабан водосборный короб с каналами для ветвей ленты, отличающийся тем, что по обеим сторонам восходящей ведущей ветви ленты в зоне верхнего барабана внутри водосборного короба установлены контактирующие с ведущей ветвью ленты с обеих сторон приводные вальцы с расположенными в одной горизонтальной плоскости по обеим сторонам ленты и параллельно им осями симметрии и вращения, причем вальцы выполнены из мягкого, упругого и губчатого материала, например из пористой резины, при этом окружная скорость вальцов в точках контакта их с ведущей ветвью ленты совпадает с направлением движения ведущей ветви ленты и превышает ее скорость на 3050 , а противоположные участкам контакта с ведущей ветвью ленты стороны вальцов на 1015 деформированы контактирующими с ними внутренними вертикальными стенками водосборного короба.(56) 1. Патент на изобретение РФ 1823915, МПК 04 19/14, 1993. 2. Патент на изобретение РФ 2353803, МПК 04 19/14, 2009. Полезная модель относится к насосостроению и может быть использована для водоснабжения сельскохозяйственных объектов. Известен ленточный водоподъемник 1, содержащий бесконечную ленту, натянутую на верхнем, нижнем и поджимном барабанах, причем последний выполнен ребристым. Недостаток такого ленточного водоподъемника заключается в вытеснении части жидкости поперечными ребрами вниз и стекании воды по краям ленты обратно в водоисточник. Известен 2 ленточный водоподъемник, содержащий привод, бесконечную ленту,натянутую на верхний приводной и нижний натяжной, а также поджимной барабаны, последний установлен снаружи ведущей ветви ленты в зоне верхнего барабана, водосборный короб с каналами для ветвей ленты, охватывающий поджимной и верхний барабаны,причем ребра на поджимном барабане со сплошной цилиндрической поверхностью выполнены прямой формы, которые расположены симметрично по ширине барабана, и радиальный поперечный размер ребер больше толщины слоя жидкости на ленте. Недостатком такого ленточного водоподъемника является его низкая производительность, так как в результате воздействия ребер поджимного барабана ведущая ветвь ленты совершает поперечные колебания, в результате чего канал отверстия для нее в днище водосборного короба выполнен расширенным, и многочисленные струи и брызги отделяемой от ведущей ленты воды стекают через этот расширенный канал обратно вниз за пределы водосборного короба обратно в колодец. Задача, которую решает полезная модель, заключается в повышении производительности ленточного водоподъемника. Поставленная задача решается с помощью ленточного водоподъемника, содержащего привод, бесконечную ленту, натянутую на верхний приводной и нижний натяжной барабаны, охватывающий верхний барабан водосборный короб с каналами для ветвей ленты,где по обеим сторонам восходящей ведущей ветви ленты в зоне верхнего барабана внутри водосборного короба установлены контактирующие с ведущей ветвью ленты с обеих сторон приводные вальцы с расположенными в одной горизонтальной плоскости по обеим сторонам ленты и параллельно им осями симметрии и вращения, причем вальцы выполнены из мягкого, упругого и губчатого материала, например из пористой резины, при этом окружная скорость вальцов в точках контакта их с ведущей ветвью ленты совпадает с направлением движения ведущей ветви ленты и превышает ее скорость на 3050 , а противоположные участкам контакта с ведущей ветвью ленты стороны вальцов на 1015 деформированы контактирующими с ними внутренними вертикальными стенками водосборного короба. На фигуре изображена принципиальная схема ленточного водоподъемника. Ленточный водоподъемник содержит бесконечную ленту с ведомой 3 и ведущей 4 ветвями, натянутую на сплошных барабанах верхнем приводном 1 и нижнем натяжном 2 с грузом 14, размещенным в перекачиваемой жидкости 5. Верхний приводной 1 барабан охватывает водосборный короб 9 с каналами для ведомой 3 и ведущей 4 ветвей ленты, а также выходной патрубок 8. По обеим сторонам восходящей ведущей ветви 4 ленты в зоне верхнего приводного 1 барабана внутри водосборного короба 9 установлены контактирующие с восходящей ведущей ветвью 4 ленты с обеих сторон приводные вальцы 6 с расположенными в одной горизонтальной плоскости по обеим сторонам ленты и параллельно им осями симметрии и вращения. Вальцы 6 выполнены из мягкого, упругого и 2 86082012.10.30 губчатого материала, например из пористой резины, при этом окружная скорость вальцов 6 в точках контакта их с восходящей ведущей ветвью 4 ленты совпадает с направлением движения восходящей ведущей ветви 4 ленты и превышает ее скорость на 3050 , а противоположные участкам контакта с восходящей ведущей ветвью 4 ленты стороны вальцов 6 на 10-15 деформированы контактирующими с ними внутренними вертикальными стенками водосборного короба 9. Привод верхнего приводного барабана 1 осуществляется двигателем 11 через шкивы 12 и 13, соединенные ременной передачей 10. Привод вальцов 6 осуществляется от вала верхнего приводного 1 барабана с помощью открытой 7 и перекрестной 14 ременных передач. Контакт расположенного между ведомой 3 и ведущей 4 ветвями ленты вальца 6 по всей его длине с внутренней вертикальной стенкой водосборного короба 9 осуществляется с помощью жестко закрепленной на стержне 15 вертикалььой плоскостью 16, при этом расстояние между вертикальной плоскостью 16 и осью вальца 6, а также расстояние между осью другого вальца 6 и внутренней вертикальной стенкой водосборного короба 9 на 1015 меньше радиуса вальцов 6 в недеформированном состоянии. Ленточный водоподъемник работает следующим образом. Верхний приводной 1 барабан, вращаясь от двигателя 11 по часовой стрелке, перемещает ведомую 3 и ведущую 4 ветви ленты. При движении последней частицы воды за счет ее вязкости образуют тонкий слой на поверхности ленты, увлекаются из колодца вверх внутренней и внешней сторонами восходящей ведущей ветви 4 ленты. Приводные вальцы 6,выполненные из мягкого, упругого и губчатого материала, контактируют с деформацией 15 с обеими сторонами восходящей ведущей ветви 4 ленты и за счет того, что окружная скорость вальцов 6 в точках контакта их со сторонами ведущей ветви 4 ленты совпадает с направлением ее движения и превышает скорость восходящей ведущей ветви 4 ленты на 3050 , осуществляют сбор воды с обеих сторон восходящей ведущей ветви 4 путем ее впитывания в пористые вальцы 6. Так как противоположные участкам контакта с ведущей 4 ветвью ленты стороны вальцов 6 на 1015 деформированы контактирующими с ними внутренними вертикальными стенками водосборного короба 9, впитанная и накопившаяся вода в вальцах 6 отжимается путем их деформирования на этих участках и стекает в водосборный короб 9 и далее через выходной патрубок 8 поступает в сборный резервуар или на потребление. Так как на участках деформирования вальцы 6 обильно пропитаны влагой, то за счет воды осуществляется смазка между сторонами ведущей ветви 4 ленты и внутренними вертикальными стенками водосборного короба 9, что минимизирует энергозатраты на привод вальцов 6 и их износ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
