Защитная крышка для бутылки

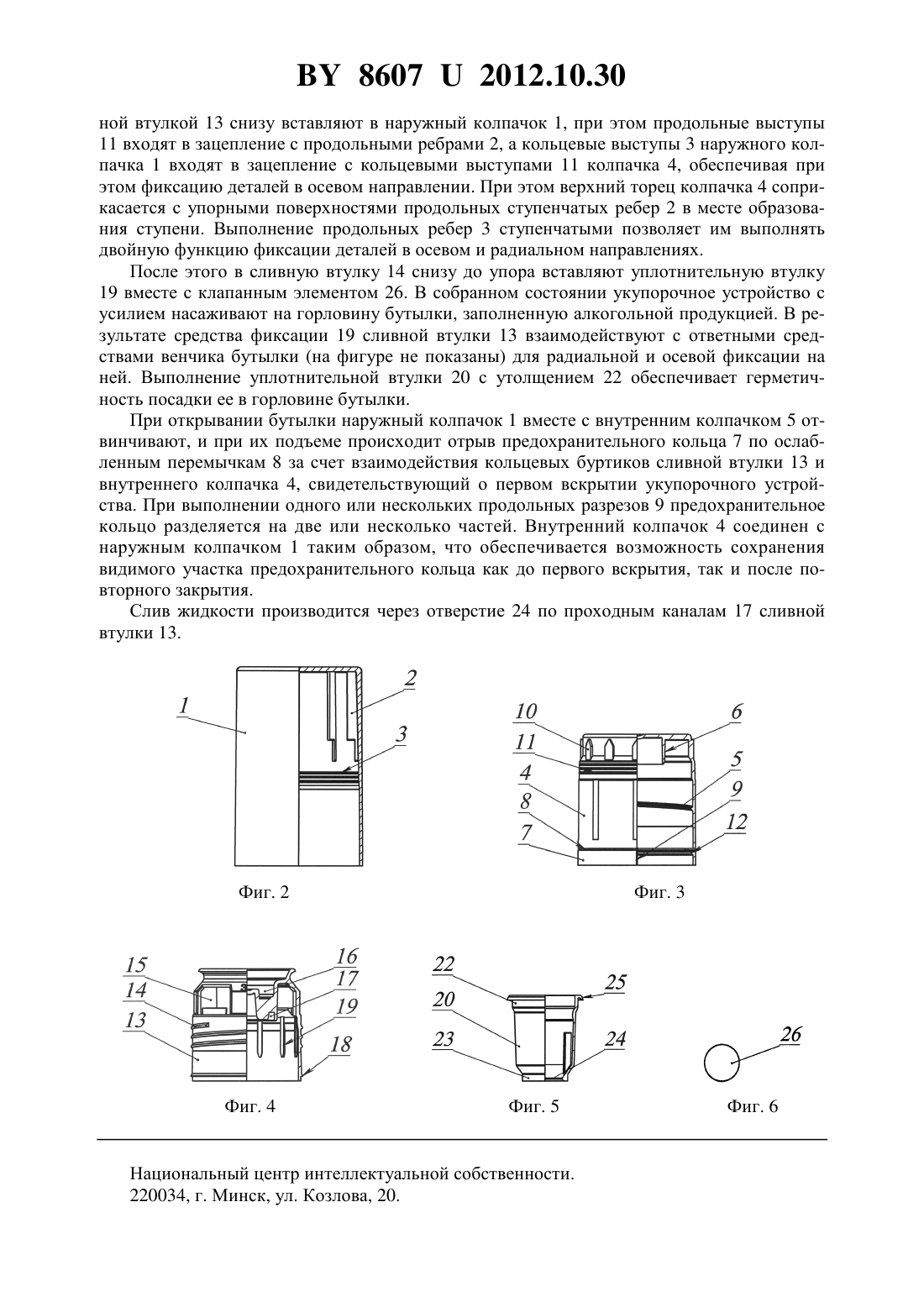

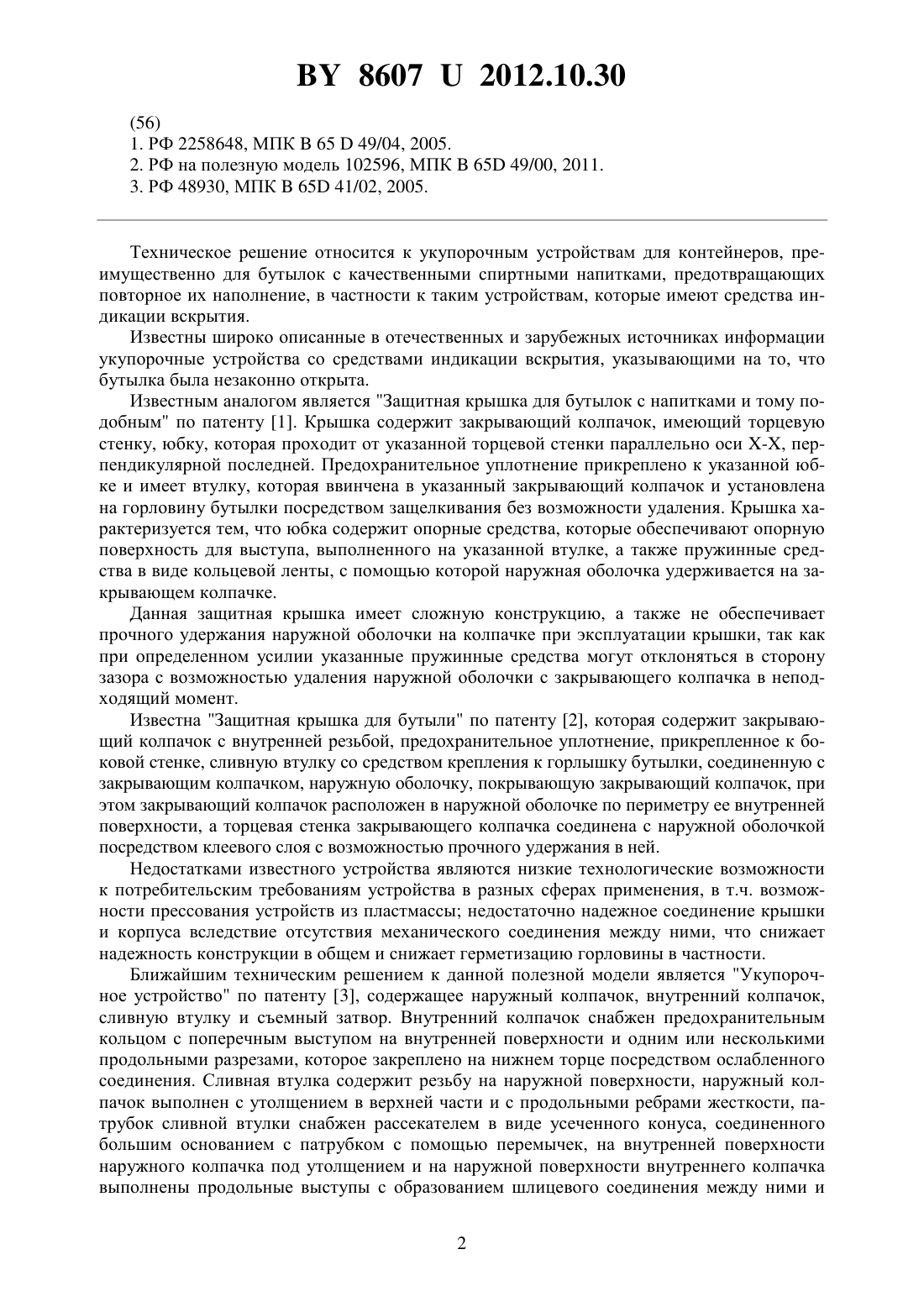

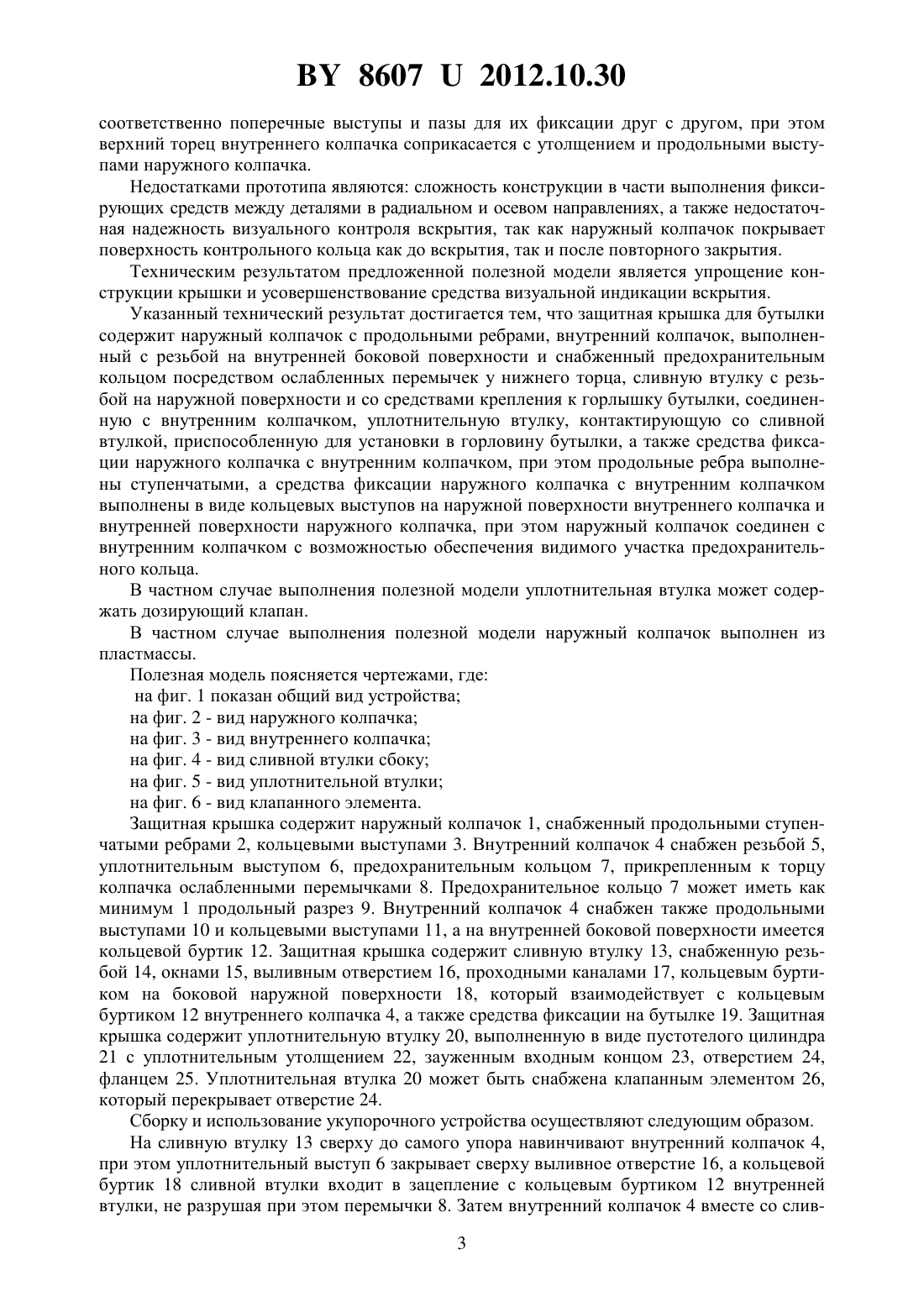

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЩИТНАЯ КРЫШКА ДЛЯ БУТЫЛКИ(71) Заявитель Иностранное частное производственное унитарное предприятие АЛКОПАК(72) Авторы Пахомов Дмитрий Иванович Бирюков Николай Петрович(73) Патентообладатель Иностранное частное производственное унитарное предприятие АЛКОПАК(57) 1. Защитная крышка для бутылки, содержащая наружный колпачок с продольными ребрами, внутренний колпачок, выполненный с резьбой на внутренней боковой поверхности и снабженный предохранительным кольцом посредством ослабленных перемычек у нижнего торца, сливную втулку с резьбой на наружной поверхности и со средствами крепления к горлышку бутылки, соединенную с внутренним колпачком, уплотнительную втулку, контактирующую со сливной втулкой, приспособленную для установки в горловину бутылки, а также средства фиксации наружного колпачка с внутренним колпачком,отличающаяся тем, что продольные ребра выполнены ступенчатыми, а средства фиксации наружного колпачка с внутренним колпачком выполнены в виде кольцевых выступов на наружной поверхности внутреннего колпачка и внутренней поверхности наружного колпачка, при этом наружный колпачок соединен с внутренним колпачком с возможностью обеспечения видимого участка предохранительного кольца. 2. Защитная крышка по п. 1, отличающаяся тем, что уплотнительная втулка может содержать дозирующий клапан. 3. Защитная крышка по п. 1, отличающаяся тем, что наружный колпачок выполнен из пластмассы.(56) 1. РФ 2258648, МПК 6549/04, 2005. 2. РФ на полезную модель 102596, МПК 65 49/00, 2011. 3. РФ 48930, МПК 65 41/02, 2005. Техническое решение относится к укупорочным устройствам для контейнеров, преимущественно для бутылок с качественными спиртными напитками, предотвращающих повторное их наполнение, в частности к таким устройствам, которые имеют средства индикации вскрытия. Известны широко описанные в отечественных и зарубежных источниках информации укупорочные устройства со средствами индикации вскрытия, указывающими на то, что бутылка была незаконно открыта. Известным аналогом является Защитная крышка для бутылок с напитками и тому подобным по патенту 1. Крышка содержит закрывающий колпачок, имеющий торцевую стенку, юбку, которая проходит от указанной торцевой стенки параллельно оси -, перпендикулярной последней. Предохранительное уплотнение прикреплено к указанной юбке и имеет втулку, которая ввинчена в указанный закрывающий колпачок и установлена на горловину бутылки посредством защелкивания без возможности удаления. Крышка характеризуется тем, что юбка содержит опорные средства, которые обеспечивают опорную поверхность для выступа, выполненного на указанной втулке, а также пружинные средства в виде кольцевой ленты, с помощью которой наружная оболочка удерживается на закрывающем колпачке. Данная защитная крышка имеет сложную конструкцию, а также не обеспечивает прочного удержания наружной оболочки на колпачке при эксплуатации крышки, так как при определенном усилии указанные пружинные средства могут отклоняться в сторону зазора с возможностью удаления наружной оболочки с закрывающего колпачка в неподходящий момент. Известна Защитная крышка для бутыли по патенту 2, которая содержит закрывающий колпачок с внутренней резьбой, предохранительное уплотнение, прикрепленное к боковой стенке, сливную втулку со средством крепления к горлышку бутылки, соединенную с закрывающим колпачком, наружную оболочку, покрывающую закрывающий колпачок, при этом закрывающий колпачок расположен в наружной оболочке по периметру ее внутренней поверхности, а торцевая стенка закрывающего колпачка соединена с наружной оболочкой посредством клеевого слоя с возможностью прочного удержания в ней. Недостатками известного устройства являются низкие технологические возможности к потребительским требованиям устройства в разных сферах применения, в т.ч. возможности прессования устройств из пластмассы недостаточно надежное соединение крышки и корпуса вследствие отсутствия механического соединения между ними, что снижает надежность конструкции в общем и снижает герметизацию горловины в частности. Ближайшим техническим решением к данной полезной модели является Укупорочное устройство по патенту 3, содержащее наружный колпачок, внутренний колпачок,сливную втулку и съемный затвор. Внутренний колпачок снабжен предохранительным кольцом с поперечным выступом на внутренней поверхности и одним или несколькими продольными разрезами, которое закреплено на нижнем торце посредством ослабленного соединения. Сливная втулка содержит резьбу на наружной поверхности, наружный колпачок выполнен с утолщением в верхней части и с продольными ребрами жесткости, патрубок сливной втулки снабжен рассекателем в виде усеченного конуса, соединенного большим основанием с патрубком с помощью перемычек, на внутренней поверхности наружного колпачка под утолщением и на наружной поверхности внутреннего колпачка выполнены продольные выступы с образованием шлицевого соединения между ними и 2 86072012.10.30 соответственно поперечные выступы и пазы для их фиксации друг с другом, при этом верхний торец внутреннего колпачка соприкасается с утолщением и продольными выступами наружного колпачка. Недостатками прототипа являются сложность конструкции в части выполнения фиксирующих средств между деталями в радиальном и осевом направлениях, а также недостаточная надежность визуального контроля вскрытия, так как наружный колпачок покрывает поверхность контрольного кольца как до вскрытия, так и после повторного закрытия. Техническим результатом предложенной полезной модели является упрощение конструкции крышки и усовершенствование средства визуальной индикации вскрытия. Указанный технический результат достигается тем, что защитная крышка для бутылки содержит наружный колпачок с продольными ребрами, внутренний колпачок, выполненный с резьбой на внутренней боковой поверхности и снабженный предохранительным кольцом посредством ослабленных перемычек у нижнего торца, сливную втулку с резьбой на наружной поверхности и со средствами крепления к горлышку бутылки, соединенную с внутренним колпачком, уплотнительную втулку, контактирующую со сливной втулкой, приспособленную для установки в горловину бутылки, а также средства фиксации наружного колпачка с внутренним колпачком, при этом продольные ребра выполнены ступенчатыми, а средства фиксации наружного колпачка с внутренним колпачком выполнены в виде кольцевых выступов на наружной поверхности внутреннего колпачка и внутренней поверхности наружного колпачка, при этом наружный колпачок соединен с внутренним колпачком с возможностью обеспечения видимого участка предохранительного кольца. В частном случае выполнения полезной модели уплотнительная втулка может содержать дозирующий клапан. В частном случае выполнения полезной модели наружный колпачок выполнен из пластмассы. Полезная модель поясняется чертежами, где на фиг. 1 показан общий вид устройства на фиг. 2 - вид наружного колпачка на фиг. 3 - вид внутреннего колпачка на фиг. 4 - вид сливной втулки сбоку на фиг. 5 - вид уплотнительной втулки на фиг. 6 - вид клапанного элемента. Защитная крышка содержит наружный колпачок 1, снабженный продольными ступенчатыми ребрами 2, кольцевыми выступами 3. Внутренний колпачок 4 снабжен резьбой 5,уплотнительным выступом 6, предохранительным кольцом 7, прикрепленным к торцу колпачка ослабленными перемычками 8. Предохранительное кольцо 7 может иметь как минимум 1 продольный разрез 9. Внутренний колпачок 4 снабжен также продольными выступами 10 и кольцевыми выступами 11, а на внутренней боковой поверхности имеется кольцевой буртик 12. Защитная крышка содержит сливную втулку 13, снабженную резьбой 14, окнами 15, выливным отверстием 16, проходными каналами 17, кольцевым буртиком на боковой наружной поверхности 18, который взаимодействует с кольцевым буртиком 12 внутреннего колпачка 4, а также средства фиксации на бутылке 19. Защитная крышка содержит уплотнительную втулку 20, выполненную в виде пустотелого цилиндра 21 с уплотнительным утолщением 22, зауженным входным концом 23, отверстием 24,фланцем 25. Уплотнительная втулка 20 может быть снабжена клапанным элементом 26,который перекрывает отверстие 24. Сборку и использование укупорочного устройства осуществляют следующим образом. На сливную втулку 13 сверху до самого упора навинчивают внутренний колпачок 4,при этом уплотнительный выступ 6 закрывает сверху выливное отверстие 16, а кольцевой буртик 18 сливной втулки входит в зацепление с кольцевым буртиком 12 внутренней втулки, не разрушая при этом перемычки 8. Затем внутренний колпачок 4 вместе со слив 3 86072012.10.30 ной втулкой 13 снизу вставляют в наружный колпачок 1, при этом продольные выступы 11 входят в зацепление с продольными ребрами 2, а кольцевые выступы 3 наружного колпачка 1 входят в зацепление с кольцевыми выступами 11 колпачка 4, обеспечивая при этом фиксацию деталей в осевом направлении. При этом верхний торец колпачка 4 соприкасается с упорными поверхностями продольных ступенчатых ребер 2 в месте образования ступени. Выполнение продольных ребер 3 ступенчатыми позволяет им выполнять двойную функцию фиксации деталей в осевом и радиальном направлениях. После этого в сливную втулку 14 снизу до упора вставляют уплотнительную втулку 19 вместе с клапанным элементом 26. В собранном состоянии укупорочное устройство с усилием насаживают на горловину бутылки, заполненную алкогольной продукцией. В результате средства фиксации 19 сливной втулки 13 взаимодействуют с ответными средствами венчика бутылки (на фигуре не показаны) для радиальной и осевой фиксации на ней. Выполнение уплотнительной втулки 20 с утолщением 22 обеспечивает герметичность посадки ее в горловине бутылки. При открывании бутылки наружный колпачок 1 вместе с внутренним колпачком 5 отвинчивают, и при их подъеме происходит отрыв предохранительного кольца 7 по ослабленным перемычкам 8 за счет взаимодействия кольцевых буртиков сливной втулки 13 и внутреннего колпачка 4, свидетельствующий о первом вскрытии укупорочного устройства. При выполнении одного или нескольких продольных разрезов 9 предохранительное кольцо разделяется на две или несколько частей. Внутренний колпачок 4 соединен с наружным колпачком 1 таким образом, что обеспечивается возможность сохранения видимого участка предохранительного кольца как до первого вскрытия, так и после повторного закрытия. Слив жидкости производится через отверстие 24 по проходным каналам 17 сливной втулки 13. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
