Ленточный водоподъемник

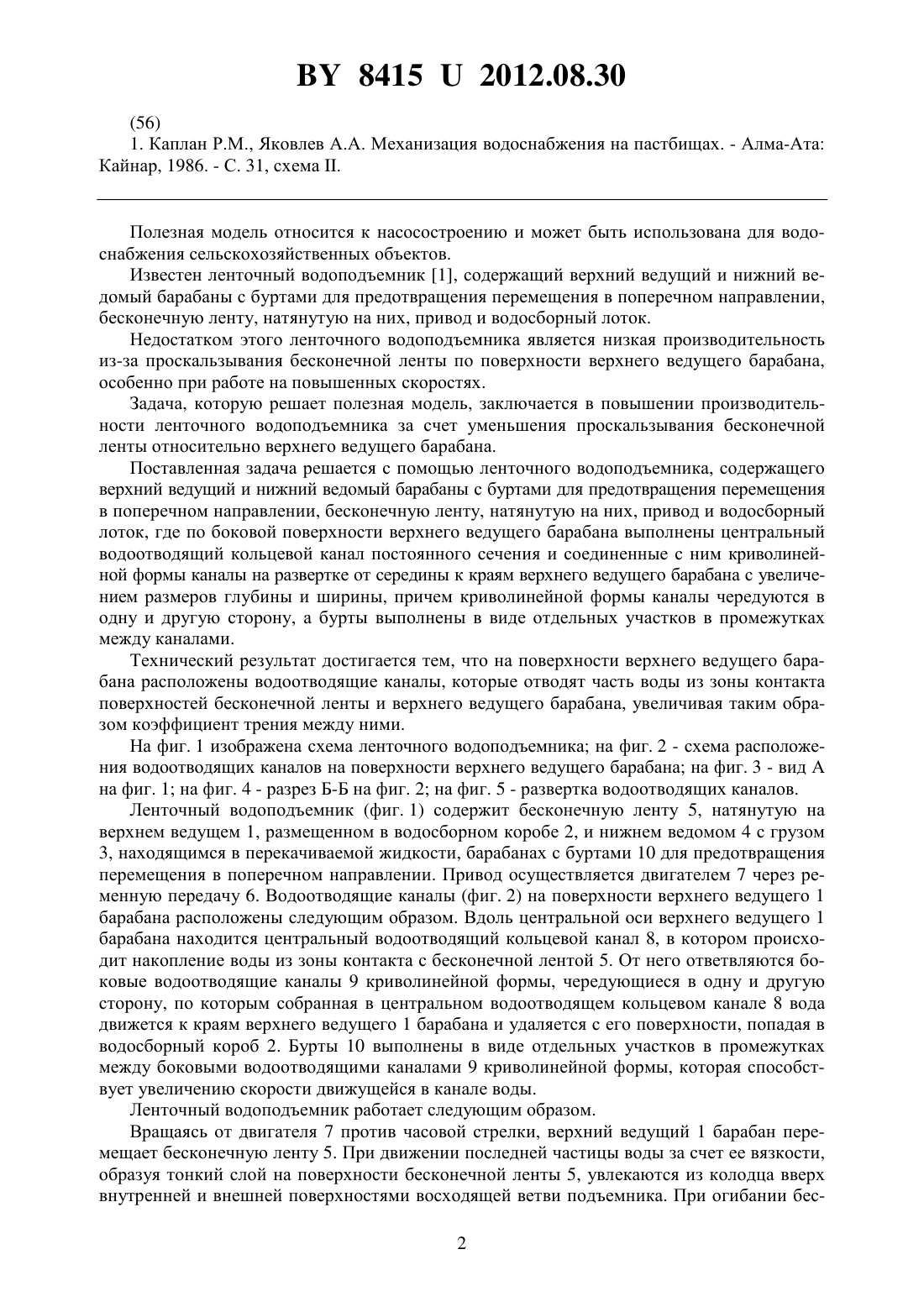

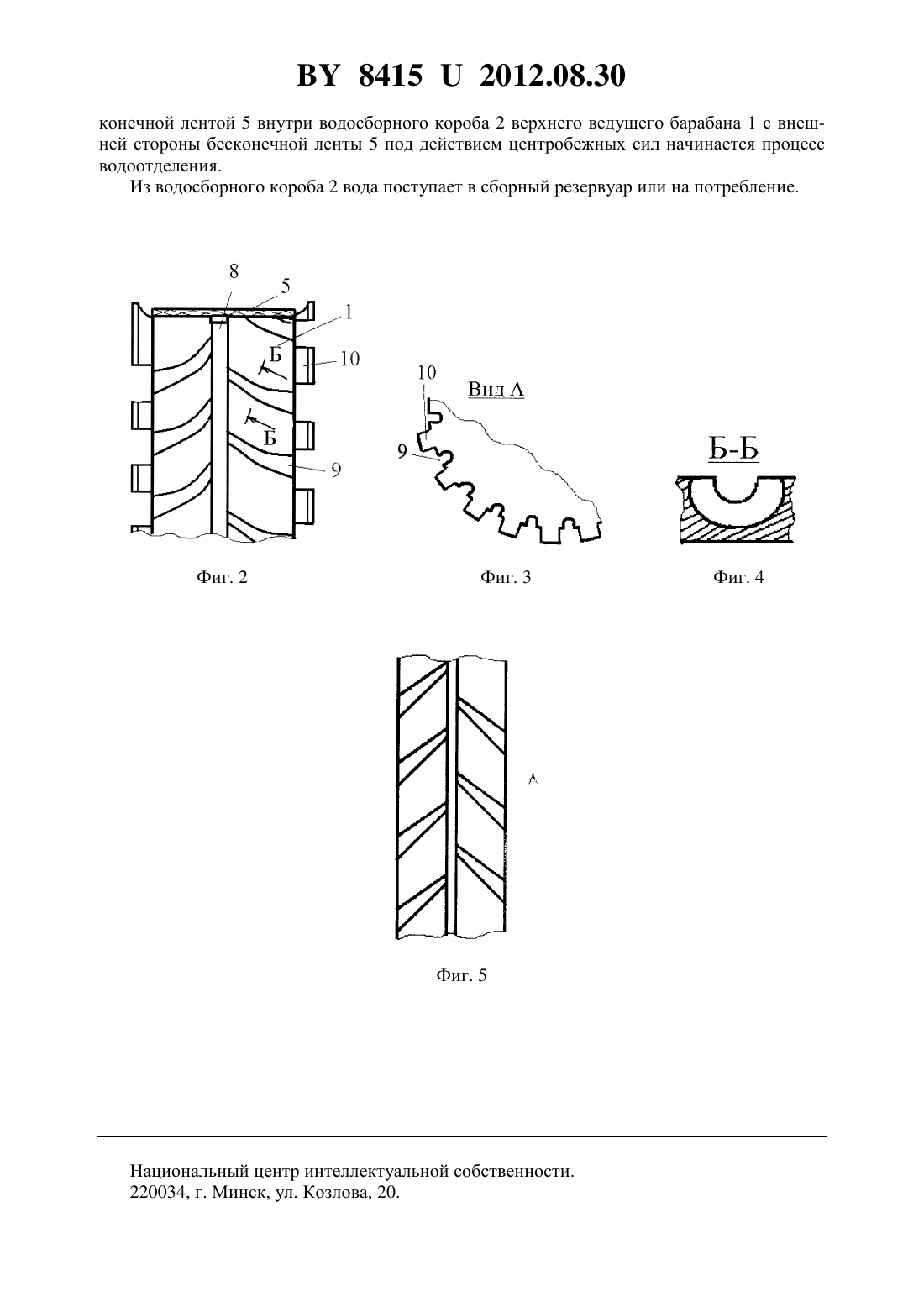

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичСашко Константин ВладимировичКушнир Валентина ГеннадьевнаБенюх Олег АнатольевичБарбовский Максим Юрьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Ленточный водоподъемник, содержащий верхний ведущий и нижний ведомый барабаны с буртами для предотвращения перемещения в поперечном направлении, бесконечную ленту, натянутую на них, привод и водосборный лоток, отличающийся тем, что по боковой поверхности верхнего ведущего барабана выполнены центральный водоотводящий кольцевой канал постоянного сечения и соединенные с ним криволинейной формы каналы на развертке от середины к краям верхнего ведущего барабана с увеличением размеров глубины и ширины, причем криволинейной формы каналы чередуются в одну и другую сторону, а бурты выполнены в виде отдельных участков в промежутках между каналами.(56) 1. Каплан Р.М., Яковлев А.А. Механизация водоснабжения на пастбищах. - Алма-Ата Кайнар, 1986. - С. 31, схема . Полезная модель относится к насосостроению и может быть использована для водоснабжения сельскохозяйственных объектов. Известен ленточный водоподъемник 1, содержащий верхний ведущий и нижний ведомый барабаны с буртами для предотвращения перемещения в поперечном направлении,бесконечную ленту, натянутую на них, привод и водосборный лоток. Недостатком этого ленточного водоподъемника является низкая производительность из-за проскальзывания бесконечной ленты по поверхности верхнего ведущего барабана,особенно при работе на повышенных скоростях. Задача, которую решает полезная модель, заключается в повышении производительности ленточного водоподъемника за счет уменьшения проскальзывания бесконечной ленты относительно верхнего ведущего барабана. Поставленная задача решается с помощью ленточного водоподъемника, содержащего верхний ведущий и нижний ведомый барабаны с буртами для предотвращения перемещения в поперечном направлении, бесконечную ленту, натянутую на них, привод и водосборный лоток, где по боковой поверхности верхнего ведущего барабана выполнены центральный водоотводящий кольцевой канал постоянного сечения и соединенные с ним криволинейной формы каналы на развертке от середины к краям верхнего ведущего барабана с увеличением размеров глубины и ширины, причем криволинейной формы каналы чередуются в одну и другую сторону, а бурты выполнены в виде отдельных участков в промежутках между каналами. Технический результат достигается тем, что на поверхности верхнего ведущего барабана расположены водоотводящие каналы, которые отводят часть воды из зоны контакта поверхностей бесконечной ленты и верхнего ведущего барабана, увеличивая таким образом коэффициент трения между ними. На фиг. 1 изображена схема ленточного водоподъемника на фиг. 2 - схема расположения водоотводящих каналов на поверхности верхнего ведущего барабана на фиг. 3 - вид А на фиг. 1 на фиг. 4 - разрез Б-Б на фиг. 2 на фиг. 5 - развертка водоотводящих каналов. Ленточный водоподъемник (фиг. 1) содержит бесконечную ленту 5, натянутую на верхнем ведущем 1, размещенном в водосборном коробе 2, и нижнем ведомом 4 с грузом 3, находящимся в перекачиваемой жидкости, барабанах с буртами 10 для предотвращения перемещения в поперечном направлении. Привод осуществляется двигателем 7 через ременную передачу 6. Водоотводящие каналы (фиг. 2) на поверхности верхнего ведущего 1 барабана расположены следующим образом. Вдоль центральной оси верхнего ведущего 1 барабана находится центральный водоотводящий кольцевой канал 8, в котором происходит накопление воды из зоны контакта с бесконечной лентой 5. От него ответвляются боковые водоотводящие каналы 9 криволинейной формы, чередующиеся в одну и другую сторону, по которым собранная в центральном водоотводящем кольцевом канале 8 вода движется к краям верхнего ведущего 1 барабана и удаляется с его поверхности, попадая в водосборный короб 2. Бурты 10 выполнены в виде отдельных участков в промежутках между боковыми водоотводящими каналами 9 криволинейной формы, которая способствует увеличению скорости движущейся в канале воды. Ленточный водоподъемник работает следующим образом. Вращаясь от двигателя 7 против часовой стрелки, верхний ведущий 1 барабан перемещает бесконечную ленту 5. При движении последней частицы воды за счет ее вязкости,образуя тонкий слой на поверхности бесконечной ленты 5, увлекаются из колодца вверх внутренней и внешней поверхностями восходящей ветви подъемника. При огибании бес 2 84152012.08.30 конечной лентой 5 внутри водосборного короба 2 верхнего ведущего барабана 1 с внешней стороны бесконечной ленты 5 под действием центробежных сил начинается процесс водоотделения. Из водосборного короба 2 вода поступает в сборный резервуар или на потребление. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
