Установка уничтожения взрывателей

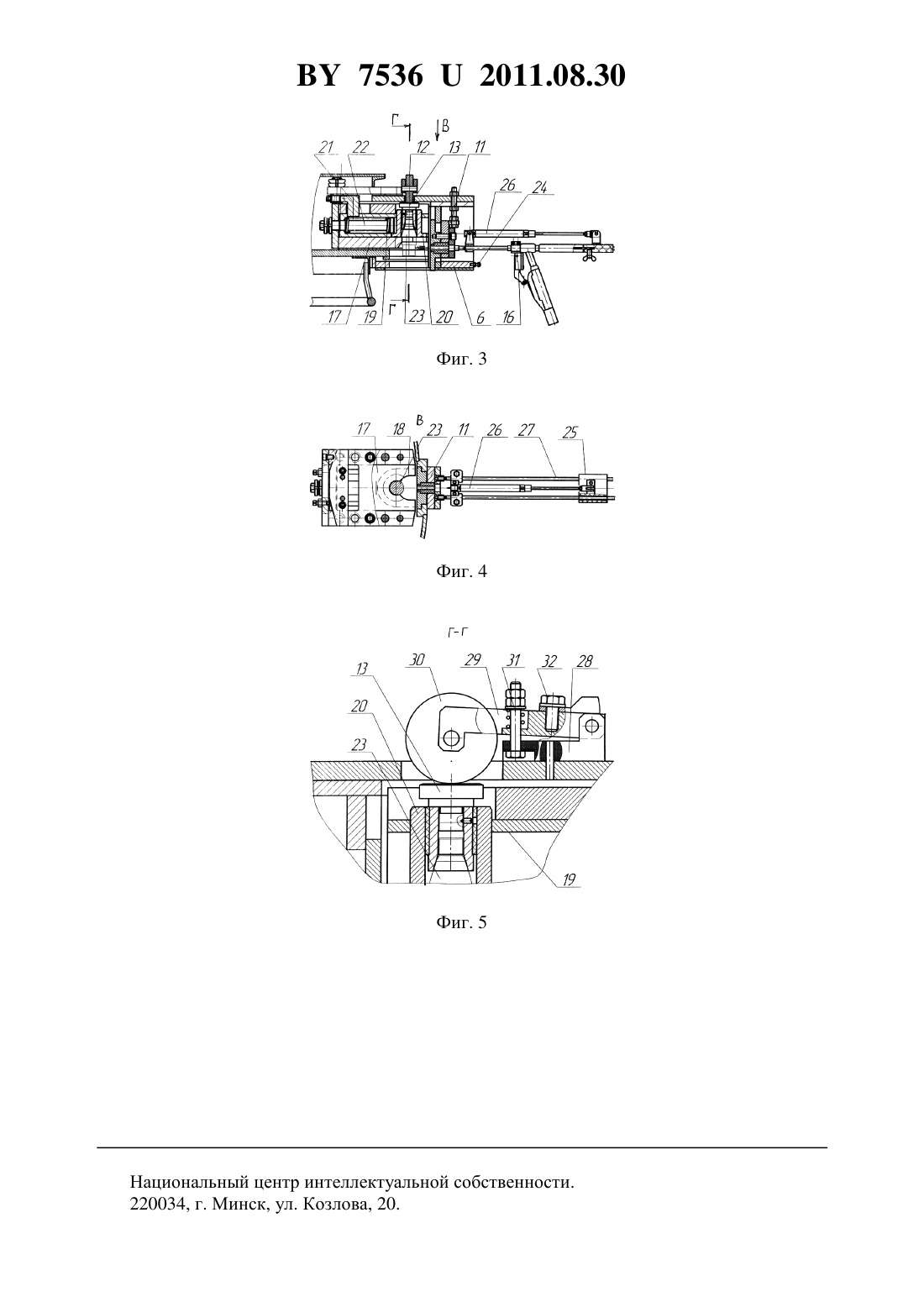

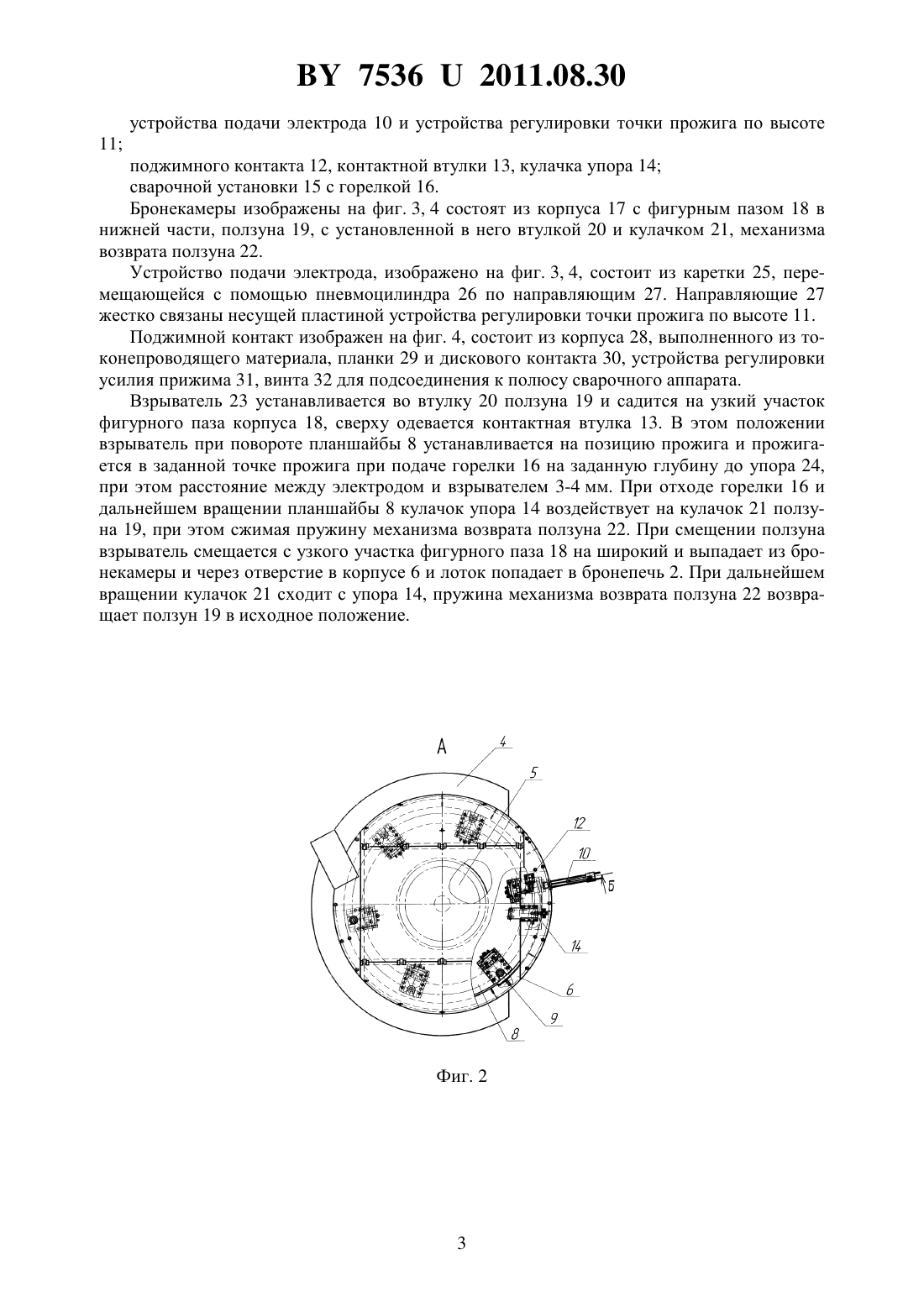

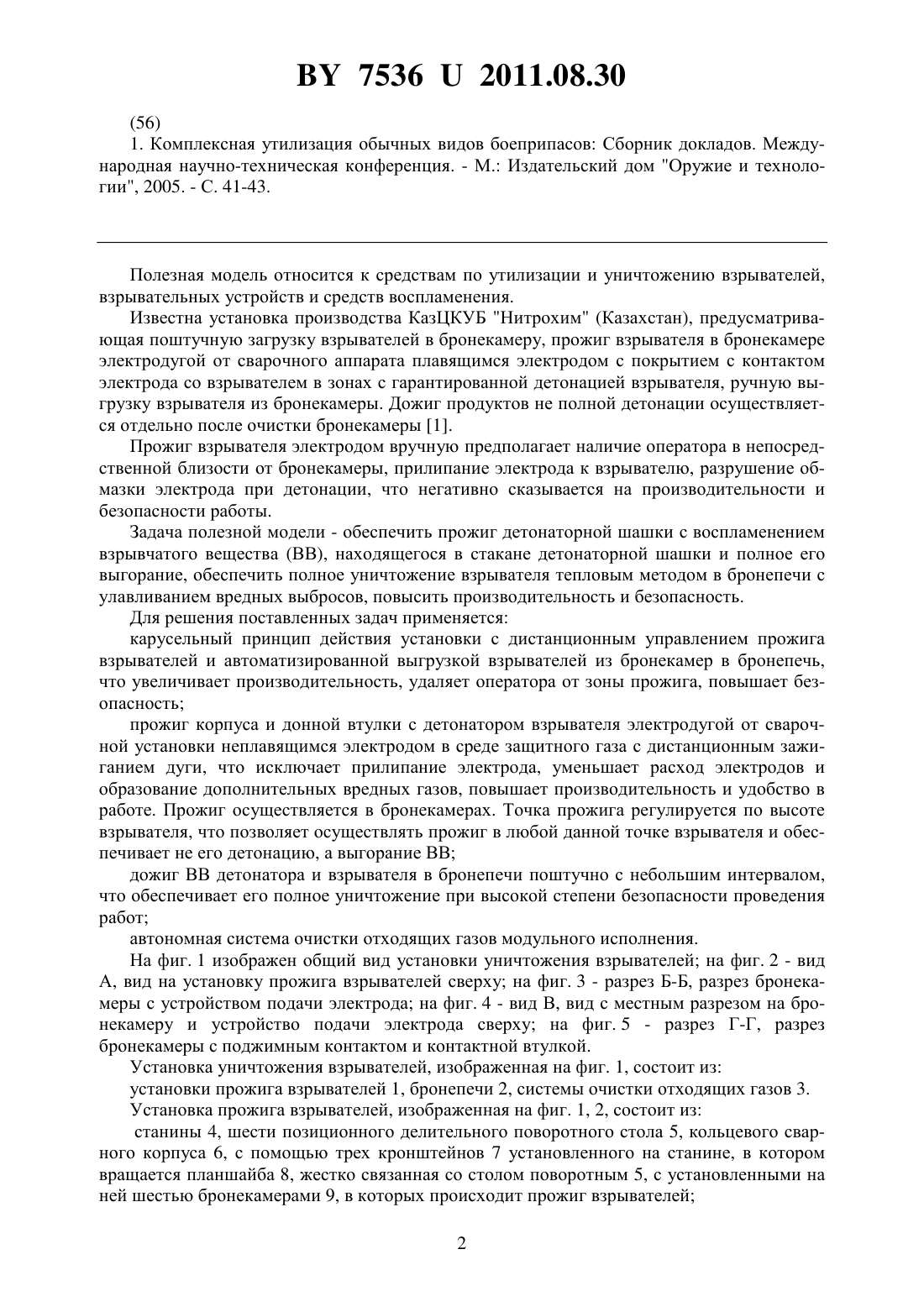

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Стройэнерго(72) Авторы Марковец Леонид Борисович Асташонок Григорий Николаевич Федорук Геннадий Константинович Адулов Вячеслав Константинович(73) Патентообладатель Закрытое акционерное общество Стройэнерго(57) 1. Установка уничтожения взрывателей, содержащая установку прожига взрывателей,бронепечь и систему очистки газов, отличающаяся тем, что установка прожига взрывателей выполнена карусельного типа. 2. Установка уничтожения взрывателей по п. 1, отличающаяся тем, что установка прожига взрывателей содержит горелку с неплавящимся электродом, выполненную с возможностью подачи защитного газа в зону прожига взрывателя и сварочную установку с устройством дистанционного зажигания дуги. 3. Установка уничтожения взрывателей по п. 1, отличающаяся тем, что установка прожига взрывателей содержит устройство подачи электрода, выполненное с возможностью регулирования точки прожига по высоте взрывателя. 4. Установка уничтожения взрывателей по п. 1, отличающаяся тем, что установка прожига взрывателей содержит бронекамеры, корпус которых выполнен с фигурным пазом, имеющим узкий и широкий участки, каждая бронекамера имеет подвижный ползун,имеющий возможность перемещать взрыватель вдоль фигурного паза корпуса бронекамеры.(56) 1. Комплексная утилизация обычных видов боеприпасов Сборник докладов. Международная научно-техническая конференция. - М. Издательский дом Оружие и технологии, 2005. - С. 41-43. Полезная модель относится к средствам по утилизации и уничтожению взрывателей,взрывательных устройств и средств воспламенения. Известна установка производства КазЦКУБ Нитрохим (Казахстан), предусматривающая поштучную загрузку взрывателей в бронекамеру, прожиг взрывателя в бронекамере электродугой от сварочного аппарата плавящимся электродом с покрытием с контактом электрода со взрывателем в зонах с гарантированной детонацией взрывателя, ручную выгрузку взрывателя из бронекамеры. Дожиг продуктов не полной детонации осуществляется отдельно после очистки бронекамеры 1. Прожиг взрывателя электродом вручную предполагает наличие оператора в непосредственной близости от бронекамеры, прилипание электрода к взрывателю, разрушение обмазки электрода при детонации, что негативно сказывается на производительности и безопасности работы. Задача полезной модели - обеспечить прожиг детонаторной шашки с воспламенением взрывчатого вещества (ВВ), находящегося в стакане детонаторной шашки и полное его выгорание, обеспечить полное уничтожение взрывателя тепловым методом в бронепечи с улавливанием вредных выбросов, повысить производительность и безопасность. Для решения поставленных задач применяется карусельный принцип действия установки с дистанционным управлением прожига взрывателей и автоматизированной выгрузкой взрывателей из бронекамер в бронепечь,что увеличивает производительность, удаляет оператора от зоны прожига, повышает безопасность прожиг корпуса и донной втулки с детонатором взрывателя электродугой от сварочной установки неплавящимся электродом в среде защитного газа с дистанционным зажиганием дуги, что исключает прилипание электрода, уменьшает расход электродов и образование дополнительных вредных газов, повышает производительность и удобство в работе. Прожиг осуществляется в бронекамерах. Точка прожига регулируется по высоте взрывателя, что позволяет осуществлять прожиг в любой данной точке взрывателя и обеспечивает не его детонацию, а выгорание ВВ дожиг ВВ детонатора и взрывателя в бронепечи поштучно с небольшим интервалом,что обеспечивает его полное уничтожение при высокой степени безопасности проведения работ автономная система очистки отходящих газов модульного исполнения. На фиг. 1 изображен общий вид установки уничтожения взрывателей на фиг. 2 - вид А, вид на установку прожига взрывателей сверху на фиг. 3 - разрез Б-Б, разрез бронекамеры с устройством подачи электрода на фиг. 4 - вид В, вид с местным разрезом на бронекамеру и устройство подачи электрода сверху на фиг. 5 - разрез Г-Г, разрез бронекамеры с поджимным контактом и контактной втулкой. Установка уничтожения взрывателей, изображенная на фиг. 1, состоит из установки прожига взрывателей 1, бронепечи 2, системы очистки отходящих газов 3. Установка прожига взрывателей, изображенная на фиг. 1, 2, состоит из станины 4, шести позиционного делительного поворотного стола 5, кольцевого сварного корпуса 6, с помощью трех кронштейнов 7 установленного на станине, в котором вращается планшайба 8, жестко связанная со столом поворотным 5, с установленными на ней шестью бронекамерами 9, в которых происходит прожиг взрывателей 2 75362011.08.30 устройства подачи электрода 10 и устройства регулировки точки прожига по высоте 11 поджимного контакта 12, контактной втулки 13, кулачка упора 14 сварочной установки 15 с горелкой 16. Бронекамеры изображены на фиг. 3, 4 состоят из корпуса 17 с фигурным пазом 18 в нижней части, ползуна 19, с установленной в него втулкой 20 и кулачком 21, механизма возврата ползуна 22. Устройство подачи электрода, изображено на фиг. 3, 4, состоит из каретки 25, перемещающейся с помощью пневмоцилиндра 26 по направляющим 27. Направляющие 27 жестко связаны несущей пластиной устройства регулировки точки прожига по высоте 11. Поджимной контакт изображен на фиг. 4, состоит из корпуса 28, выполненного из токонепроводящего материала, планки 29 и дискового контакта 30, устройства регулировки усилия прижима 31, винта 32 для подсоединения к полюсу сварочного аппарата. Взрыватель 23 устанавливается во втулку 20 ползуна 19 и садится на узкий участок фигурного паза корпуса 18, сверху одевается контактная втулка 13. В этом положении взрыватель при повороте планшайбы 8 устанавливается на позицию прожига и прожигается в заданной точке прожига при подаче горелки 16 на заданную глубину до упора24,при этом расстояние между электродом и взрывателем 3-4 мм. При отходе горелки 16 и дальнейшем вращении планшайбы 8 кулачок упора 14 воздействует на кулачок 21 ползуна 19, при этом сжимая пружину механизма возврата ползуна 22. При смещении ползуна взрыватель смещается с узкого участка фигурного паза 18 на широкий и выпадает из бронекамеры и через отверстие в корпусе 6 и лоток попадает в бронепечь 2. При дальнейшем вращении кулачок 21 сходит с упора 14, пружина механизма возврата ползуна 22 возвращает ползун 19 в исходное положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
