Хирургический ретрактор-крючок

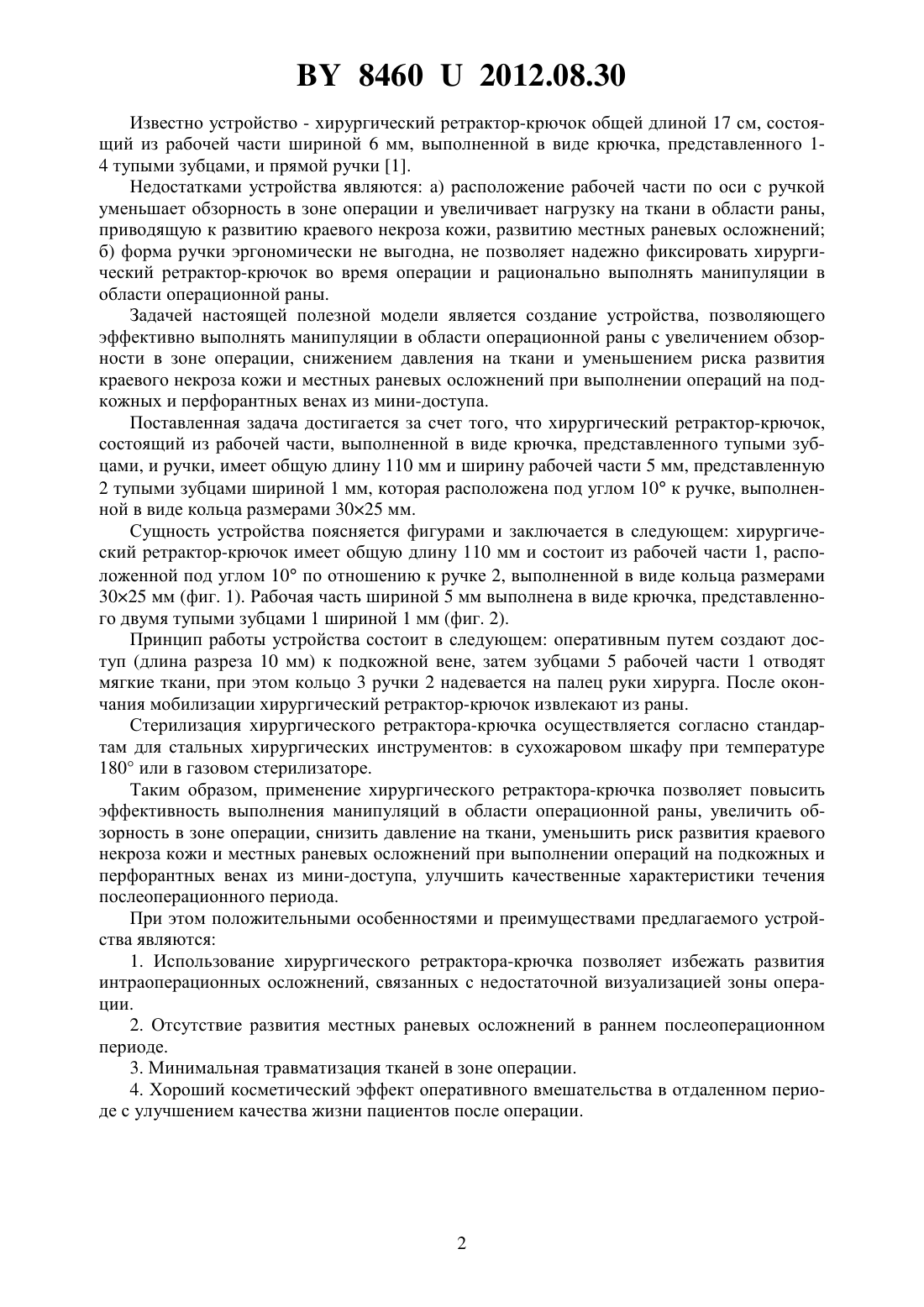

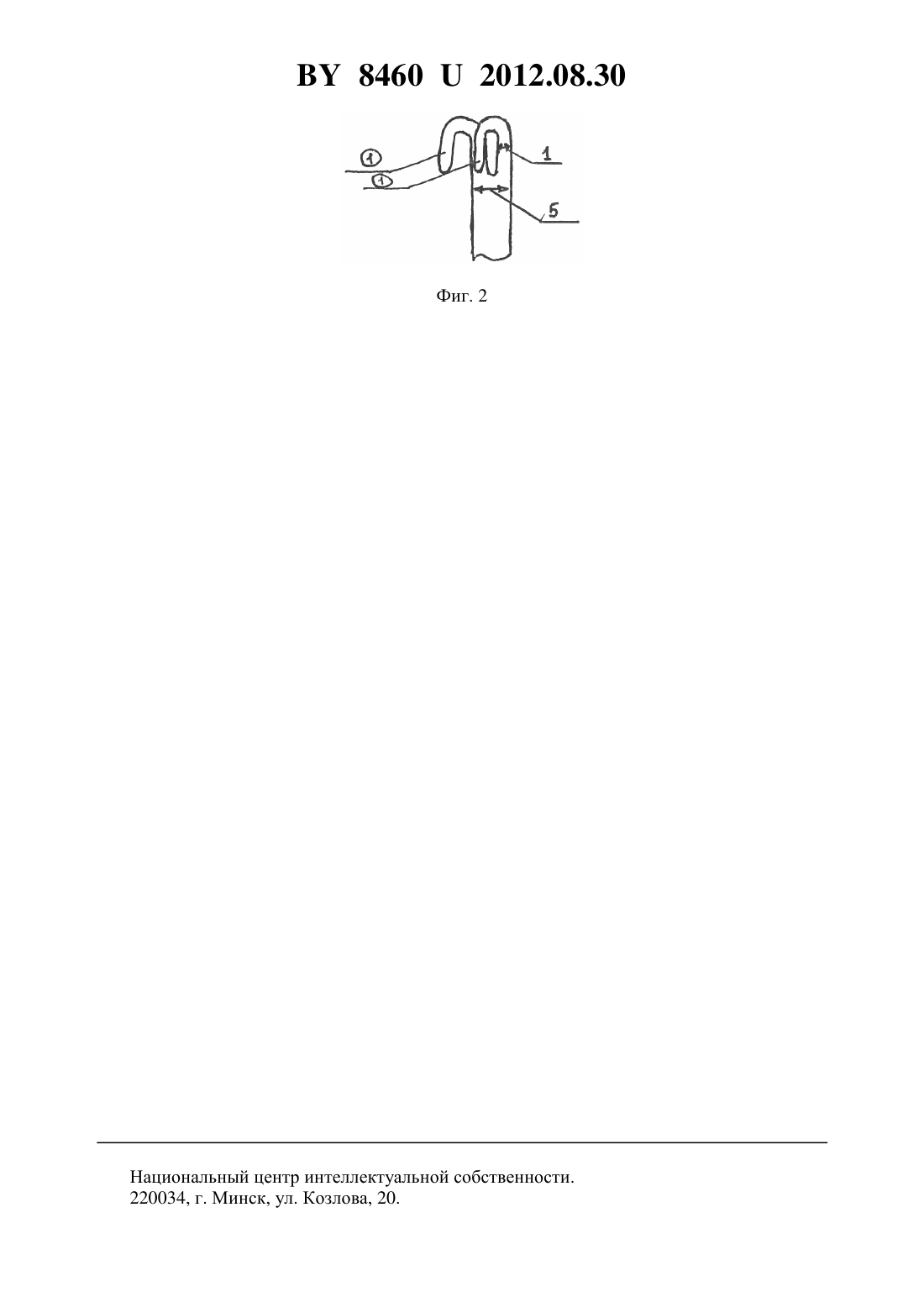

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Богдан Василий Генрихович Шкода Михаил Васильевич Авдиевич Александр Дмитриевич Толстов Даниил Александрович(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Хирургический ретрактор-крючок, состоящий из рабочей части, выполненной в виде крючка, представленного тупыми зубцами, и ручки, отличающийся тем, что общая длина составляет 110 мм, а ширина рабочей части - 5 мм, которая представлена 2 тупыми зубцами шириной 1 мм, расположена под углом 10 к ручке, а ручка выполнена в виде кольца размерами 30 х 25 мм. Полезная модель относится к медицине, в частности к хирургическим инструментам,и может быть использована при выполнении операций на подкожных и перфорантных венах из мини-доступа. 84602012.08.30 Известно устройство - хирургический ретрактор-крючок общей длиной 17 см, состоящий из рабочей части шириной 6 мм, выполненной в виде крючка, представленного 14 тупыми зубцами, и прямой ручки 1. Недостатками устройства являются а) расположение рабочей части по оси с ручкой уменьшает обзорность в зоне операции и увеличивает нагрузку на ткани в области раны,приводящую к развитию краевого некроза кожи, развитию местных раневых осложнений б) форма ручки эргономически не выгодна, не позволяет надежно фиксировать хирургический ретрактор-крючок во время операции и рационально выполнять манипуляции в области операционной раны. Задачей настоящей полезной модели является создание устройства, позволяющего эффективно выполнять манипуляции в области операционной раны с увеличением обзорности в зоне операции, снижением давления на ткани и уменьшением риска развития краевого некроза кожи и местных раневых осложнений при выполнении операций на подкожных и перфорантных венах из мини-доступа. Поставленная задача достигается за счет того, что хирургический ретрактор-крючок,состоящий из рабочей части, выполненной в виде крючка, представленного тупыми зубцами, и ручки, имеет общую длину 110 мм и ширину рабочей части 5 мм, представленную 2 тупыми зубцами шириной 1 мм, которая расположена под углом 10 к ручке, выполненной в виде кольца размерами 3025 мм. Сущность устройства поясняется фигурами и заключается в следующем хирургический ретрактор-крючок имеет общую длину 110 мм и состоит из рабочей части 1, расположенной под углом 10 по отношению к ручке 2, выполненной в виде кольца размерами 3025 мм (фиг. 1). Рабочая часть шириной 5 мм выполнена в виде крючка, представленного двумя тупыми зубцами 1 шириной 1 мм (фиг. 2). Принцип работы устройства состоит в следующем оперативным путем создают доступ (длина разреза 10 мм) к подкожной вене, затем зубцами 5 рабочей части 1 отводят мягкие ткани, при этом кольцо 3 ручки 2 надевается на палец руки хирурга. После окончания мобилизации хирургический ретрактор-крючок извлекают из раны. Стерилизация хирургического ретрактора-крючка осуществляется согласно стандартам для стальных хирургических инструментов в сухожаровом шкафу при температуре 180 или в газовом стерилизаторе. Таким образом, применение хирургического ретрактора-крючка позволяет повысить эффективность выполнения манипуляций в области операционной раны, увеличить обзорность в зоне операции, снизить давление на ткани, уменьшить риск развития краевого некроза кожи и местных раневых осложнений при выполнении операций на подкожных и перфорантных венах из мини-доступа, улучшить качественные характеристики течения послеоперационного периода. При этом положительными особенностями и преимуществами предлагаемого устройства являются 1. Использование хирургического ретрактора-крючка позволяет избежать развития интраоперационных осложнений, связанных с недостаточной визуализацией зоны операции. 2. Отсутствие развития местных раневых осложнений в раннем послеоперационном периоде. 3. Минимальная травматизация тканей в зоне операции. 4. Хороший косметический эффект оперативного вмешательства в отдаленном периоде с улучшением качества жизни пациентов после операции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
