Установка для активного контроля качества контактной точечной сварки

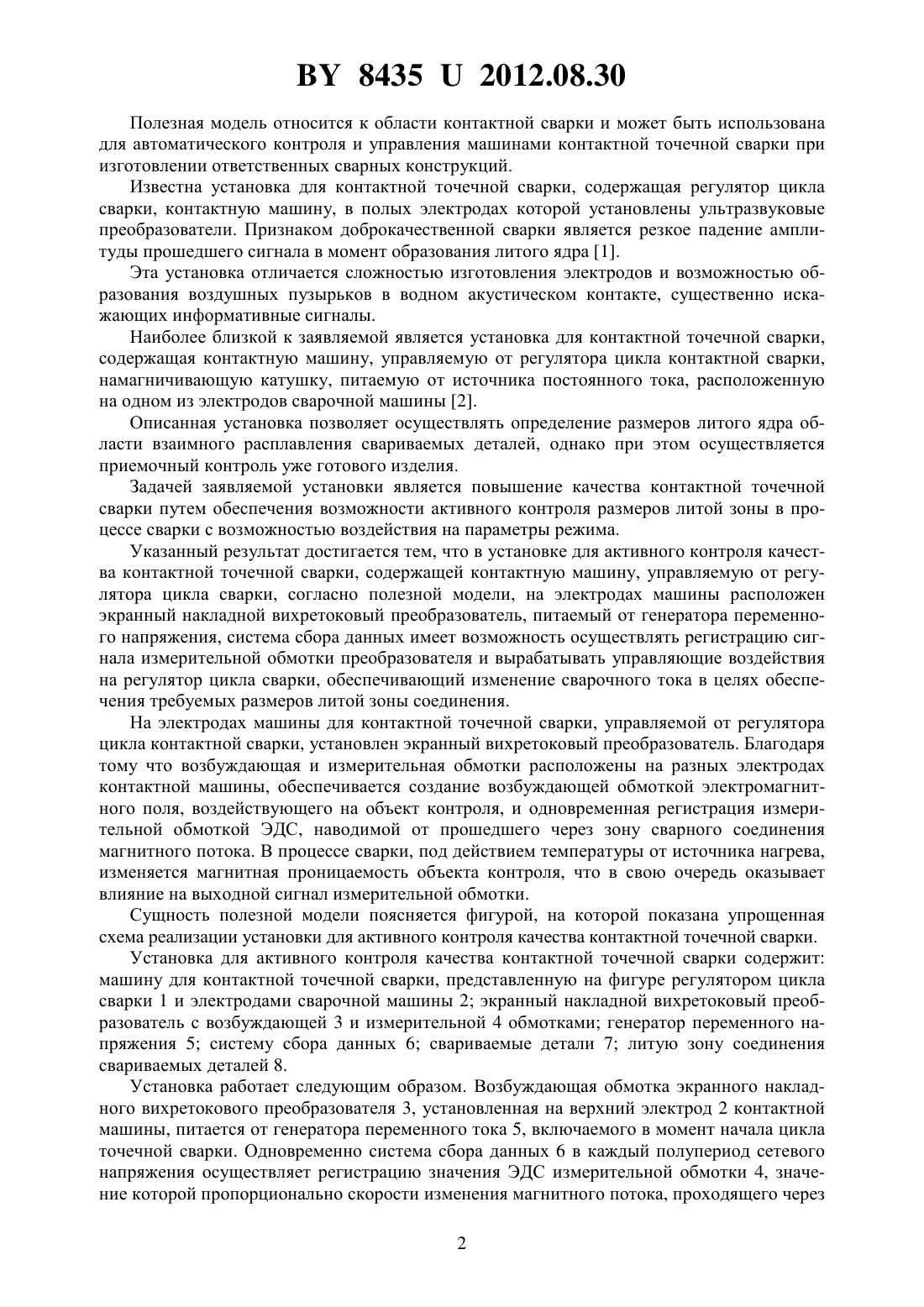

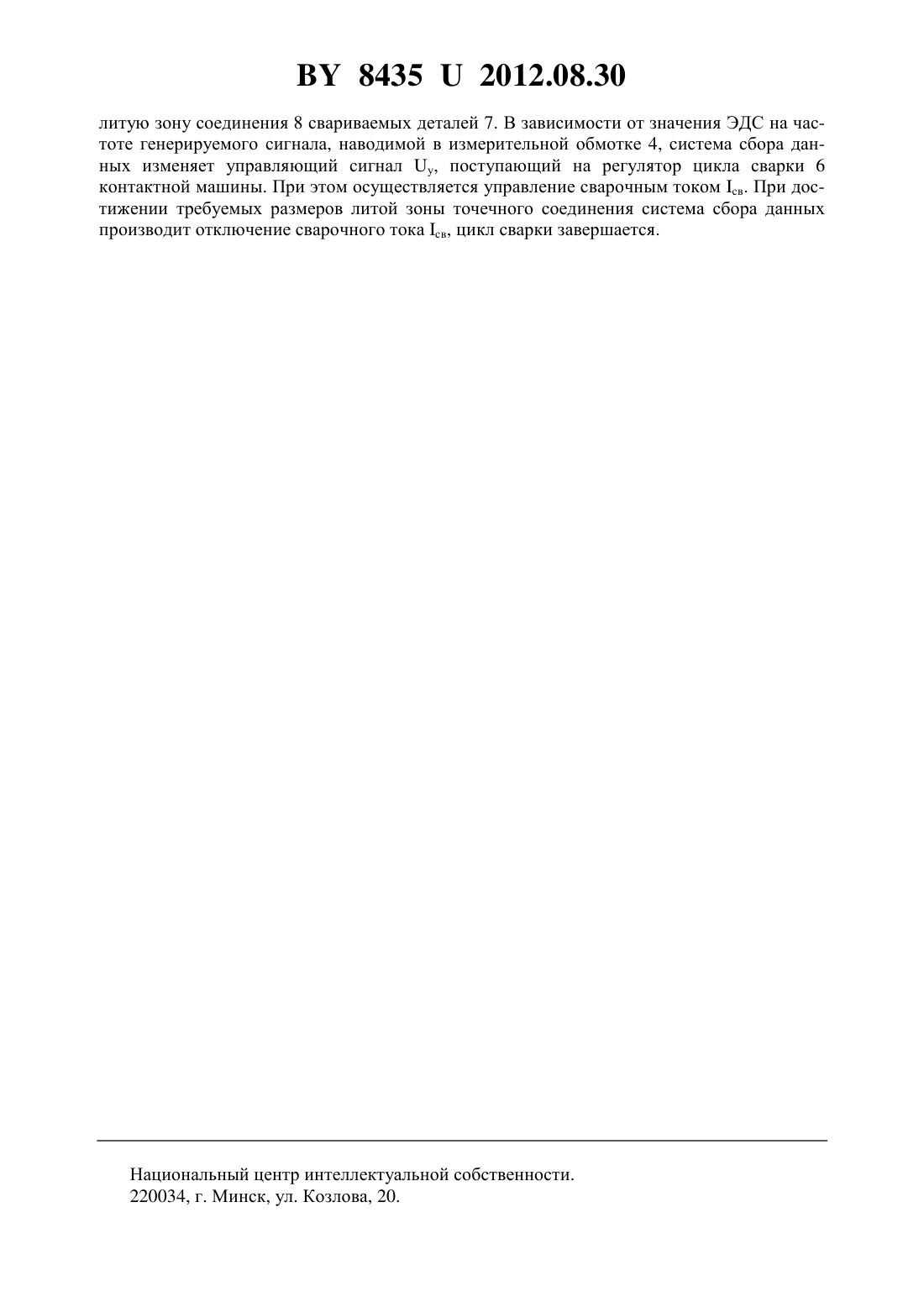

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ АКТИВНОГО КОНТРОЛЯ КАЧЕСТВА КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Болотов Сергей Владимирович Курлович Иван Владимирович Бансюкова Екатерина Леонидовна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Установка для активного контроля качества контактной точечной сварки, содержащая контактную машину, управляемую от регулятора цикла сварки, отличающаяся тем, что на электродах машины расположен экранный накладной вихретоковый преобразователь,питаемый от генератора переменного напряжения, система сбора данных имеет возможность осуществлять регистрацию сигнала измерительной обмотки преобразователя и вырабатывать управляющие воздействия на регулятор цикла сварки, обеспечивающий изменение сварочного тока в целях обеспечения требуемых размеров литой зоны соединения.(56) 1. Ермолов И.Н., Алешин Н.П., Потапов А.И. Неразрушающий контроль. В 5 кн. Кн. 2. Акустические методы контроля Практ. пособие / Под ред. В.В.Сухорукова. - М. Высш. шк., 1991. - С. 215, рис. 3.19. 2. Патент 865 , МПК 23 11/10, 2003. 84352012.08.30 Полезная модель относится к области контактной сварки и может быть использована для автоматического контроля и управления машинами контактной точечной сварки при изготовлении ответственных сварных конструкций. Известна установка для контактной точечной сварки, содержащая регулятор цикла сварки, контактную машину, в полых электродах которой установлены ультразвуковые преобразователи. Признаком доброкачественной сварки является резкое падение амплитуды прошедшего сигнала в момент образования литого ядра 1. Эта установка отличается сложностью изготовления электродов и возможностью образования воздушных пузырьков в водном акустическом контакте, существенно искажающих информативные сигналы. Наиболее близкой к заявляемой является установка для контактной точечной сварки,содержащая контактную машину, управляемую от регулятора цикла контактной сварки,намагничивающую катушку, питаемую от источника постоянного тока, расположенную на одном из электродов сварочной машины 2. Описанная установка позволяет осуществлять определение размеров литого ядра области взаимного расплавления свариваемых деталей, однако при этом осуществляется приемочный контроль уже готового изделия. Задачей заявляемой установки является повышение качества контактной точечной сварки путем обеспечения возможности активного контроля размеров литой зоны в процессе сварки с возможностью воздействия на параметры режима. Указанный результат достигается тем, что в установке для активного контроля качества контактной точечной сварки, содержащей контактную машину, управляемую от регулятора цикла сварки, согласно полезной модели, на электродах машины расположен экранный накладной вихретоковый преобразователь, питаемый от генератора переменного напряжения, система сбора данных имеет возможность осуществлять регистрацию сигнала измерительной обмотки преобразователя и вырабатывать управляющие воздействия на регулятор цикла сварки, обеспечивающий изменение сварочного тока в целях обеспечения требуемых размеров литой зоны соединения. На электродах машины для контактной точечной сварки, управляемой от регулятора цикла контактной сварки, установлен экранный вихретоковый преобразователь. Благодаря тому что возбуждающая и измерительная обмотки расположены на разных электродах контактной машины, обеспечивается создание возбуждающей обмоткой электромагнитного поля, воздействующего на объект контроля, и одновременная регистрация измерительной обмоткой ЭДС, наводимой от прошедшего через зону сварного соединения магнитного потока. В процессе сварки, под действием температуры от источника нагрева,изменяется магнитная проницаемость объекта контроля, что в свою очередь оказывает влияние на выходной сигнал измерительной обмотки. Сущность полезной модели поясняется фигурой, на которой показана упрощенная схема реализации установки для активного контроля качества контактной точечной сварки. Установка для активного контроля качества контактной точечной сварки содержит машину для контактной точечной сварки, представленную на фигуре регулятором цикла сварки 1 и электродами сварочной машины 2 экранный накладной вихретоковый преобразователь с возбуждающей 3 и измерительной 4 обмотками генератор переменного напряжения 5 систему сбора данных 6 свариваемые детали 7 литую зону соединения свариваемых деталей 8. Установка работает следующим образом. Возбуждающая обмотка экранного накладного вихретокового преобразователя 3, установленная на верхний электрод 2 контактной машины, питается от генератора переменного тока 5, включаемого в момент начала цикла точечной сварки. Одновременно система сбора данных 6 в каждый полупериод сетевого напряжения осуществляет регистрацию значения ЭДС измерительной обмотки 4, значение которой пропорционально скорости изменения магнитного потока, проходящего через 2 84352012.08.30 литую зону соединения 8 свариваемых деталей 7. В зависимости от значения ЭДС на частоте генерируемого сигнала, наводимой в измерительной обмотке 4, система сбора данных изменяет управляющий сигнал у, поступающий на регулятор цикла сварки 6 контактной машины. При этом осуществляется управление сварочным током св. При достижении требуемых размеров литой зоны точечного соединения система сбора данных производит отключение сварочного тока св, цикл сварки завершается. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
