Машина для контактной точечной сварки

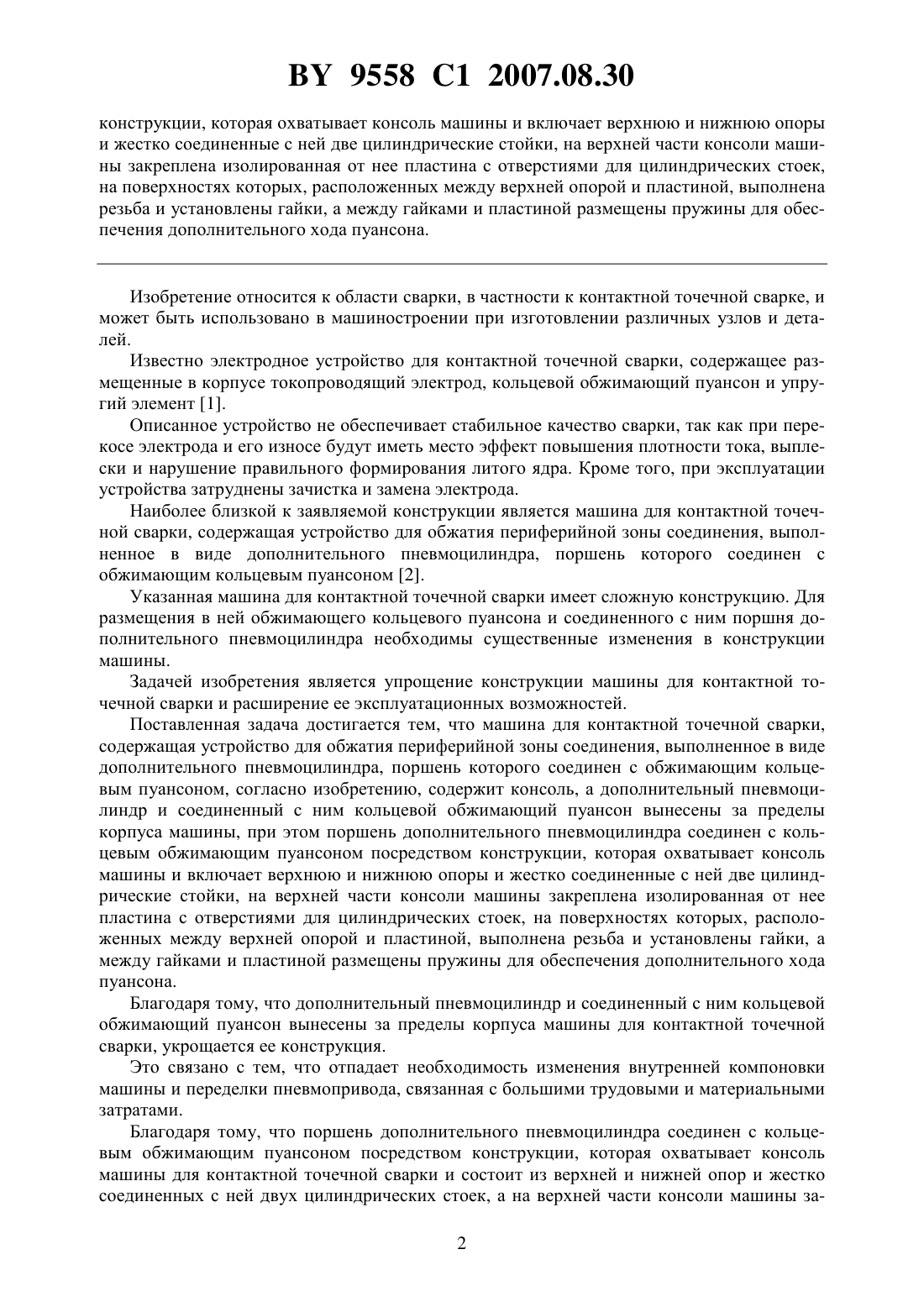

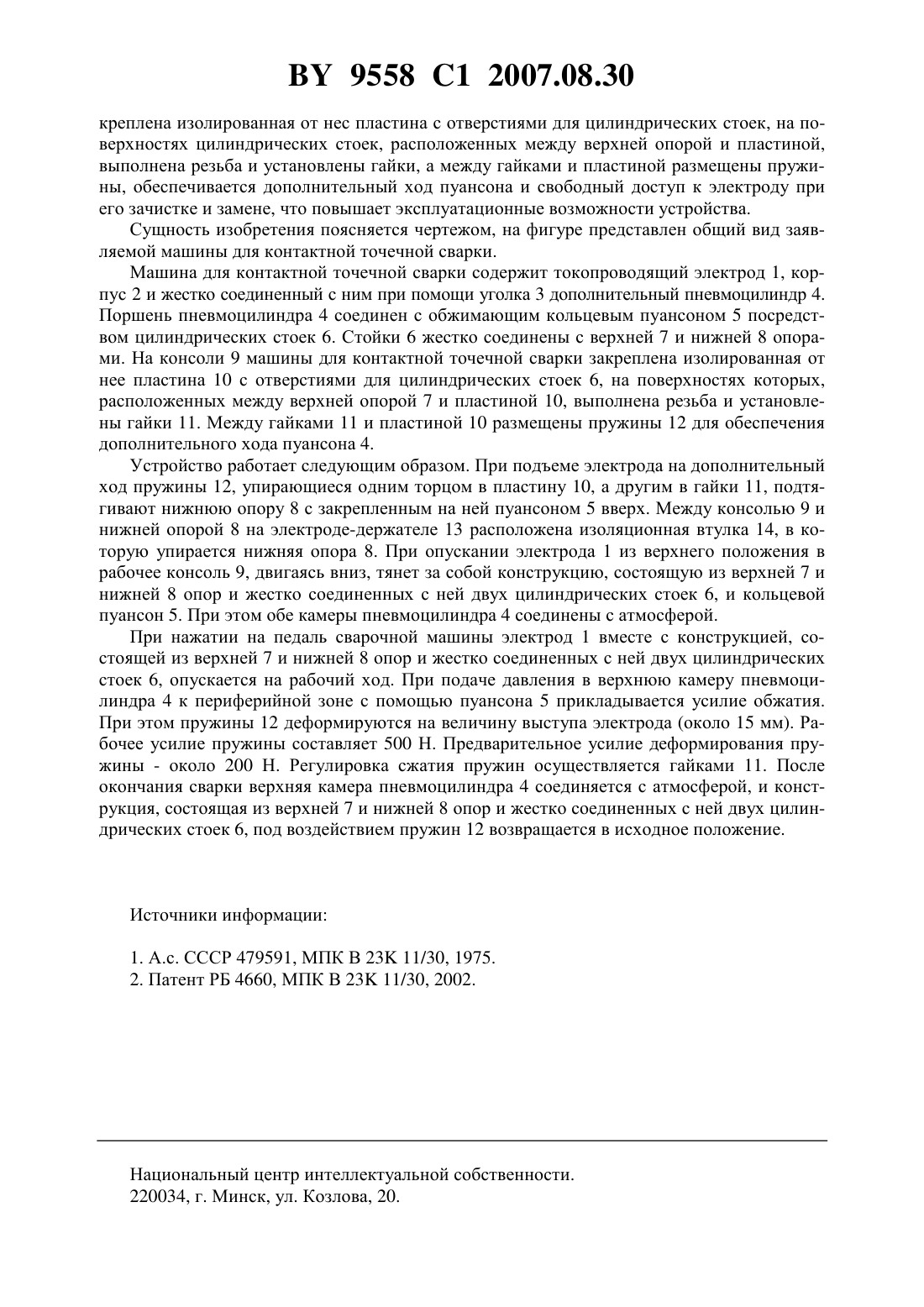

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Фурманов Сергей Михайлович Тарасенко Ирина Владимировна Дубинский Олег Викторович Зайковский Владимир Степанович Болотов Сергей Владимирович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Машина для контактной точечной сварки, содержащая устройство для обжатия периферийной зоны соединения, выполненное в виде дополнительного пневмоцилиндра, поршень которого соединен с обжимающим кольцевым пуансоном, отличающаяся тем, что содержит консоль, а дополнительный пневмоцилиндр и соединенный с ним кольцевой обжимающий пуансон вынесены за пределы корпуса машины, при этом поршень дополнительного пневмоцилиндра соединен с кольцевым обжимающим пуансоном посредством 9558 1 2007.08.30 конструкции, которая охватывает консоль машины и включает верхнюю и нижнюю опоры и жестко соединенные с ней две цилиндрические стойки, на верхней части консоли машины закреплена изолированная от нее пластина с отверстиями для цилиндрических стоек,на поверхностях которых, расположенных между верхней опорой и пластиной, выполнена резьба и установлены гайки, а между гайками и пластиной размещены пружины для обеспечения дополнительного хода пуансона. Изобретение относится к области сварки, в частности к контактной точечной сварке, и может быть использовано в машиностроении при изготовлении различных узлов и деталей. Известно электродное устройство для контактной точечной сварки, содержащее размещенные в корпусе токопроводящий электрод, кольцевой обжимающий пуансон и упругий элемент 1. Описанное устройство не обеспечивает стабильное качество сварки, так как при перекосе электрода и его износе будут иметь место эффект повышения плотности тока, выплески и нарушение правильного формирования литого ядра. Кроме того, при эксплуатации устройства затруднены зачистка и замена электрода. Наиболее близкой к заявляемой конструкции является машина для контактной точечной сварки, содержащая устройство для обжатия периферийной зоны соединения, выполненное в виде дополнительного пневмоцилиндра, поршень которого соединен с обжимающим кольцевым пуансоном 2. Указанная машина для контактной точечной сварки имеет сложную конструкцию. Для размещения в ней обжимающего кольцевого пуансона и соединенного с ним поршня дополнительного пневмоцилиндра необходимы существенные изменения в конструкции машины. Задачей изобретения является упрощение конструкции машины для контактной точечной сварки и расширение ее эксплуатационных возможностей. Поставленная задача достигается тем, что машина для контактной точечной сварки,содержащая устройство для обжатия периферийной зоны соединения, выполненное в виде дополнительного пневмоцилиндра, поршень которого соединен с обжимающим кольцевым пуансоном, согласно изобретению, содержит консоль, а дополнительный пневмоцилиндр и соединенный с ним кольцевой обжимающий пуансон вынесены за пределы корпуса машины, при этом поршень дополнительного пневмоцилиндра соединен с кольцевым обжимающим пуансоном посредством конструкции, которая охватывает консоль машины и включает верхнюю и нижнюю опоры и жестко соединенные с ней две цилиндрические стойки, на верхней части консоли машины закреплена изолированная от нее пластина с отверстиями для цилиндрических стоек, на поверхностях которых, расположенных между верхней опорой и пластиной, выполнена резьба и установлены гайки, а между гайками и пластиной размещены пружины для обеспечения дополнительного хода пуансона. Благодаря тому, что дополнительный пневмоцилиндр и соединенный с ним кольцевой обжимающий пуансон вынесены за пределы корпуса машины для контактной точечной сварки, укрощается ее конструкция. Это связано с тем, что отпадает необходимость изменения внутренней компоновки машины и переделки пневмопривода, связанная с большими трудовыми и материальными затратами. Благодаря тому, что поршень дополнительного пневмоцилиндра соединен с кольцевым обжимающим пуансоном посредством конструкции, которая охватывает консоль машины для контактной точечной сварки и состоит из верхней и нижней опор и жестко соединенных с ней двух цилиндрических стоек, а на верхней части консоли машины за 2 9558 1 2007.08.30 креплена изолированная от нес пластина с отверстиями для цилиндрических стоек, на поверхностях цилиндрических стоек, расположенных между верхней опорой и пластиной,выполнена резьба и установлены гайки, а между гайками и пластиной размещены пружины, обеспечивается дополнительный ход пуансона и свободный доступ к электроду при его зачистке и замене, что повышает эксплуатационные возможности устройства. Сущность изобретения поясняется чертежом, на фигуре представлен общий вид заявляемой машины для контактной точечной сварки. Машина для контактной точечной сварки содержит токопроводящий электрод 1, корпус 2 и жестко соединенный с ним при помощи уголка 3 дополнительный пневмоцилиндр 4. Поршень пневмоцилиндра 4 соединен с обжимающим кольцевым пуансоном 5 посредством цилиндрических стоек 6. Стойки 6 жестко соединены с верхней 7 и нижней 8 опорами. На консоли 9 машины для контактной точечной сварки закреплена изолированная от нее пластина 10 с отверстиями для цилиндрических стоек 6, на поверхностях которых,расположенных между верхней опорой 7 и пластиной 10, выполнена резьба и установлены гайки 11. Между гайками 11 и пластиной 10 размещены пружины 12 для обеспечения дополнительного хода пуансона 4. Устройство работает следующим образом. При подъеме электрода на дополнительный ход пружины 12, упирающиеся одним торцом в пластину 10, а другим в гайки 11, подтягивают нижнюю опору 8 с закрепленным на ней пуансоном 5 вверх. Между консолью 9 и нижней опорой 8 на электроде-держателе 13 расположена изоляционная втулка 14, в которую упирается нижняя опора 8. При опускании электрода 1 из верхнего положения в рабочее консоль 9, двигаясь вниз, тянет за собой конструкцию, состоящую из верхней 7 и нижней 8 опор и жестко соединенных с ней двух цилиндрических стоек 6, и кольцевой пуансон 5. При этом обе камеры пневмоцилиндра 4 соединены с атмосферой. При нажатии на педаль сварочной машины электрод 1 вместе с конструкцией, состоящей из верхней 7 и нижней 8 опор и жестко соединенных с ней двух цилиндрических стоек 6, опускается на рабочий ход. При подаче давления в верхнюю камеру пневмоцилиндра 4 к периферийной зоне с помощью пуансона 5 прикладывается усилие обжатия. При этом пружины 12 деформируются на величину выступа электрода (около 15 мм). Рабочее усилие пружины составляет 500 Н. Предварительное усилие деформирования пружины - около 200 Н. Регулировка сжатия пружин осуществляется гайками 11. После окончания сварки верхняя камера пневмоцилиндра 4 соединяется с атмосферой, и конструкция, состоящая из верхней 7 и нижней 8 опор и жестко соединенных с ней двух цилиндрических стоек 6, под воздействием пружин 12 возвращается в исходное положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
