Инжекторная горелка

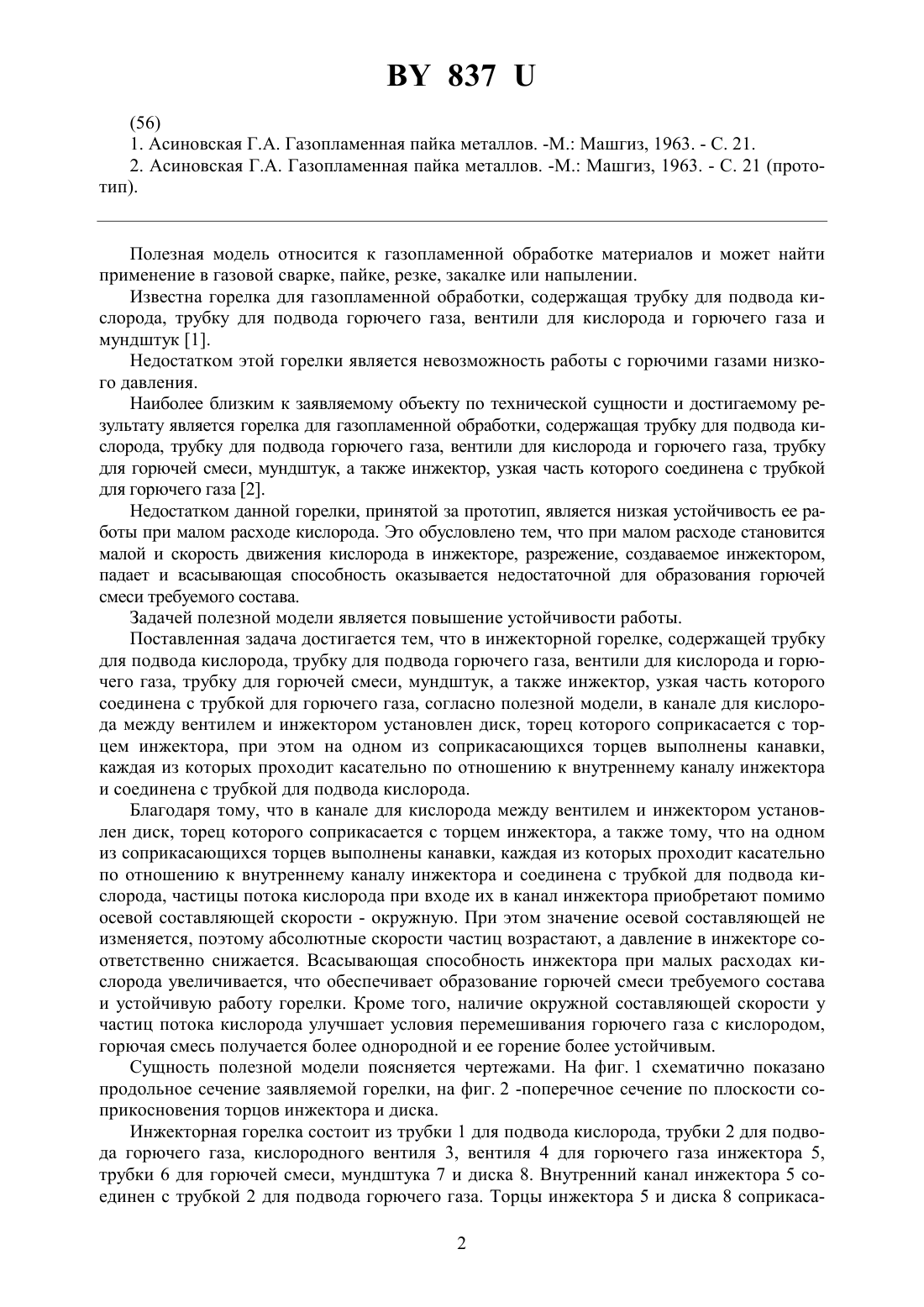

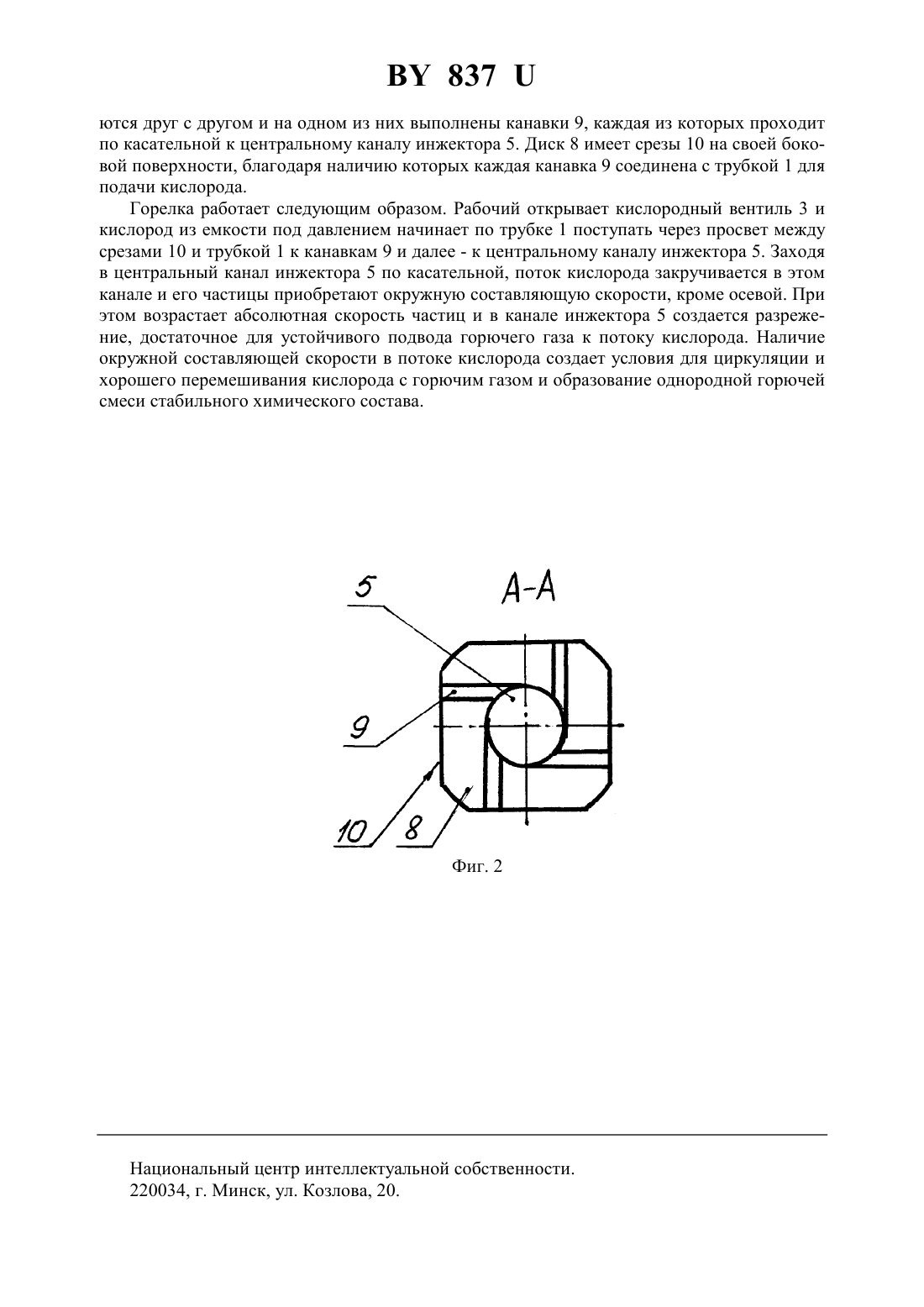

(71) Заявители Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич Латыпова Елена Юрьевна(72) Авторы Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич Латыпова Елена Юрьевна(73) Патентообладатели Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич Латыпова Елена Юрьевна(57) Инжекторная горелка, содержащая трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа, трубку для горючей смеси, мундштук, а также инжектор, узкая часть которого соединена с трубкой для горючего газа, отличающаяся тем, что в канале для кислорода между вентилем и инжектором установлен диск, торец которого соприкасается с торцем инжектора, при этом на одном из соприкасающихся торцев выполнены канавки, каждая из которых проходит касательно по отношению к внутреннему каналу инжектора и соединена с трубкой для подвода кислорода.(56) 1. Асиновская Г.А. Газопламенная пайка металлов. -М. Машгиз, 1963. - С. 21. 2. Асиновская Г.А. Газопламенная пайка металлов. -М. Машгиз, 1963. - С. 21 (прототип). Полезная модель относится к газопламенной обработке материалов и может найти применение в газовой сварке, пайке, резке, закалке или напылении. Известна горелка для газопламенной обработки, содержащая трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа и мундштук 1. Недостатком этой горелки является невозможность работы с горючими газами низкого давления. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является горелка для газопламенной обработки, содержащая трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа, трубку для горючей смеси, мундштук, а также инжектор, узкая часть которого соединена с трубкой для горючего газа 2. Недостатком данной горелки, принятой за прототип, является низкая устойчивость ее работы при малом расходе кислорода. Это обусловлено тем, что при малом расходе становится малой и скорость движения кислорода в инжекторе, разрежение, создаваемое инжектором,падает и всасывающая способность оказывается недостаточной для образования горючей смеси требуемого состава. Задачей полезной модели является повышение устойчивости работы. Поставленная задача достигается тем, что в инжекторной горелке, содержащей трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа, трубку для горючей смеси, мундштук, а также инжектор, узкая часть которого соединена с трубкой для горючего газа, согласно полезной модели, в канале для кислорода между вентилем и инжектором установлен диск, торец которого соприкасается с торцем инжектора, при этом на одном из соприкасающихся торцев выполнены канавки,каждая из которых проходит касательно по отношению к внутреннему каналу инжектора и соединена с трубкой для подвода кислорода. Благодаря тому, что в канале для кислорода между вентилем и инжектором установлен диск, торец которого соприкасается с торцем инжектора, а также тому, что на одном из соприкасающихся торцев выполнены канавки, каждая из которых проходит касательно по отношению к внутреннему каналу инжектора и соединена с трубкой для подвода кислорода, частицы потока кислорода при входе их в канал инжектора приобретают помимо осевой составляющей скорости - окружную. При этом значение осевой составляющей не изменяется, поэтому абсолютные скорости частиц возрастают, а давление в инжекторе соответственно снижается. Всасывающая способность инжектора при малых расходах кислорода увеличивается, что обеспечивает образование горючей смеси требуемого состава и устойчивую работу горелки. Кроме того, наличие окружной составляющей скорости у частиц потока кислорода улучшает условия перемешивания горючего газа с кислородом,горючая смесь получается более однородной и ее горение более устойчивым. Сущность полезной модели поясняется чертежами. На фиг. 1 схематично показано продольное сечение заявляемой горелки, на фиг. 2 -поперечное сечение по плоскости соприкосновения торцов инжектора и диска. Инжекторная горелка состоит из трубки 1 для подвода кислорода, трубки 2 для подвода горючего газа, кислородного вентиля 3, вентиля 4 для горючего газа инжектора 5,трубки 6 для горючей смеси, мундштука 7 и диска 8. Внутренний канал инжектора 5 соединен с трубкой 2 для подвода горючего газа. Торцы инжектора 5 и диска 8 соприкаса 2 837 ются друг с другом и на одном из них выполнены канавки 9, каждая из которых проходит по касательной к центральному каналу инжектора 5. Диск 8 имеет срезы 10 на своей боковой поверхности, благодаря наличию которых каждая канавка 9 соединена с трубкой 1 для подачи кислорода. Горелка работает следующим образом. Рабочий открывает кислородный вентиль 3 и кислород из емкости под давлением начинает по трубке 1 поступать через просвет между срезами 10 и трубкой 1 к канавкам 9 и далее - к центральному каналу инжектора 5. Заходя в центральный канал инжектора 5 по касательной, поток кислорода закручивается в этом канале и его частицы приобретают окружную составляющую скорости, кроме осевой. При этом возрастает абсолютная скорость частиц и в канале инжектора 5 создается разрежение, достаточное для устойчивого подвода горючего газа к потоку кислорода. Наличие окружной составляющей скорости в потоке кислорода создает условия для циркуляции и хорошего перемешивания кислорода с горючим газом и образование однородной горючей смеси стабильного химического состава. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
