Горелка для газопламенной обработки

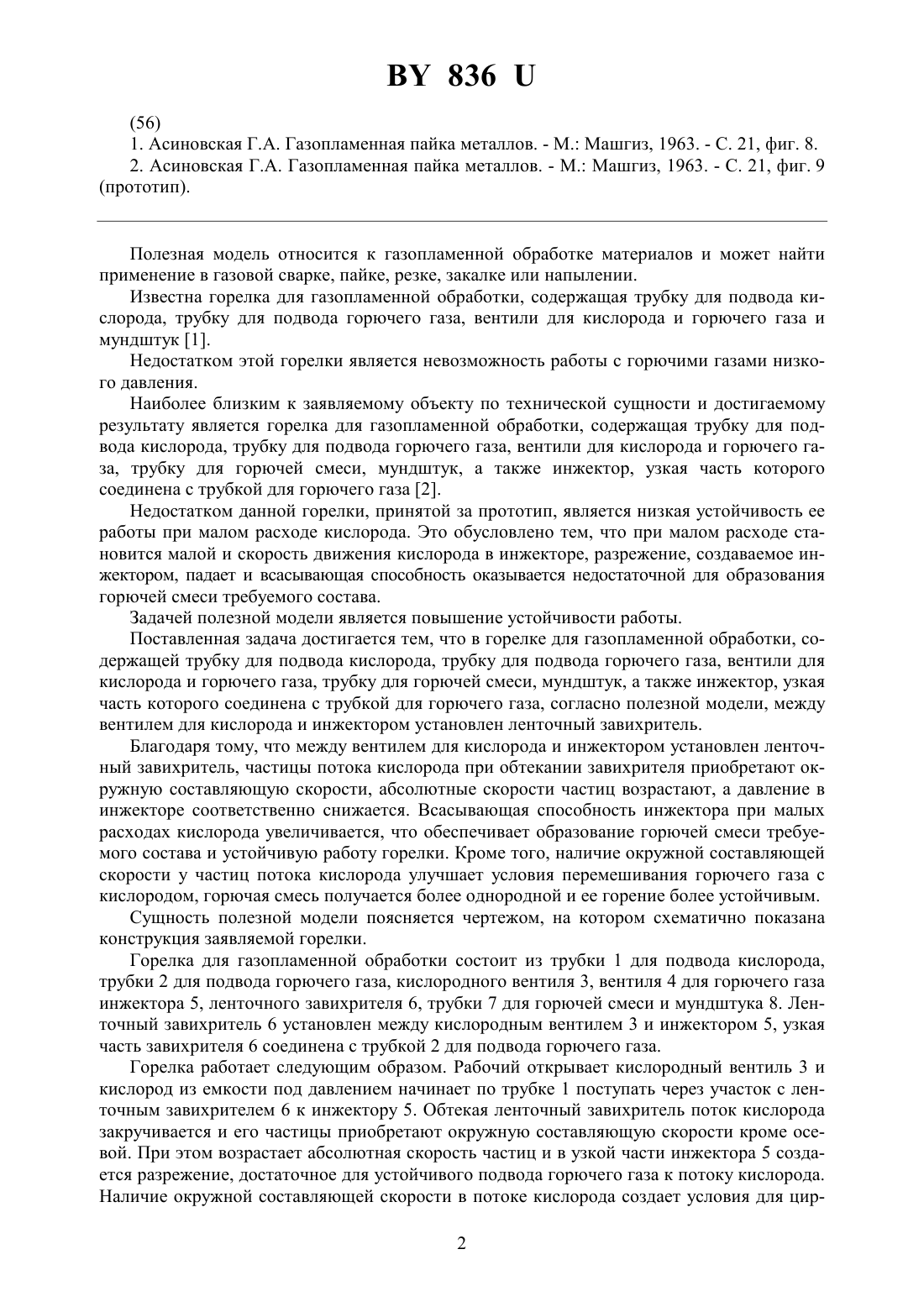

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГОРЕЛКА ДЛЯ ГАЗОПЛАМЕННОЙ ОБРАБОТКИ(71) Заявители Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич Латыпова Елена Юрьевна(72) Авторы Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич Латыпова Елена Юрьевна(73) Патентообладатели Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич Латыпова Елена Юрьевна(57) Горелка для газопламенной обработки, содержащая трубку для подвода кислорода,трубку для подвода горючего газа, вентили для кислорода и горючего газа, трубку для горючей смеси, мундштук, а также инжектор, узкая часть которого соединена с трубкой для горючего газа, отличающаяся тем, что между вентилем для кислорода и инжектором установлен ленточный завихритель.(прототип). Полезная модель относится к газопламенной обработке материалов и может найти применение в газовой сварке, пайке, резке, закалке или напылении. Известна горелка для газопламенной обработки, содержащая трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа и мундштук 1. Недостатком этой горелки является невозможность работы с горючими газами низкого давления. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является горелка для газопламенной обработки, содержащая трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа, трубку для горючей смеси, мундштук, а также инжектор, узкая часть которого соединена с трубкой для горючего газа 2. Недостатком данной горелки, принятой за прототип, является низкая устойчивость ее работы при малом расходе кислорода. Это обусловлено тем, что при малом расходе становится малой и скорость движения кислорода в инжекторе, разрежение, создаваемое инжектором, падает и всасывающая способность оказывается недостаточной для образования горючей смеси требуемого состава. Задачей полезной модели является повышение устойчивости работы. Поставленная задача достигается тем, что в горелке для газопламенной обработки, содержащей трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа, трубку для горючей смеси, мундштук, а также инжектор, узкая часть которого соединена с трубкой для горючего газа, согласно полезной модели, между вентилем для кислорода и инжектором установлен ленточный завихритель. Благодаря тому, что между вентилем для кислорода и инжектором установлен ленточный завихритель, частицы потока кислорода при обтекании завихрителя приобретают окружную составляющую скорости, абсолютные скорости частиц возрастают, а давление в инжекторе соответственно снижается. Всасывающая способность инжектора при малых расходах кислорода увеличивается, что обеспечивает образование горючей смеси требуемого состава и устойчивую работу горелки. Кроме того, наличие окружной составляющей скорости у частиц потока кислорода улучшает условия перемешивания горючего газа с кислородом, горючая смесь получается более однородной и ее горение более устойчивым. Сущность полезной модели поясняется чертежом, на котором схематично показана конструкция заявляемой горелки. Горелка для газопламенной обработки состоит из трубки 1 для подвода кислорода,трубки 2 для подвода горючего газа, кислородного вентиля 3, вентиля 4 для горючего газа инжектора 5, ленточного завихрителя 6, трубки 7 для горючей смеси и мундштука 8. Ленточный завихритель 6 установлен между кислородным вентилем 3 и инжектором 5, узкая часть завихрителя 6 соединена с трубкой 2 для подвода горючего газа. Горелка работает следующим образом. Рабочий открывает кислородный вентиль 3 и кислород из емкости под давлением начинает по трубке 1 поступать через участок с ленточным завихрителем 6 к инжектору 5. Обтекая ленточный завихритель поток кислорода закручивается и его частицы приобретают окружную составляющую скорости кроме осевой. При этом возрастает абсолютная скорость частиц и в узкой части инжектора 5 создается разрежение, достаточное для устойчивого подвода горючего газа к потоку кислорода. Наличие окружной составляющей скорости в потоке кислорода создает условия для цир 2 836 куляции и хорошего перемешивания кислорода с горючим газом и образование однородной горючей смеси стабильного химического состава. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
