Типовой предупредительный знак

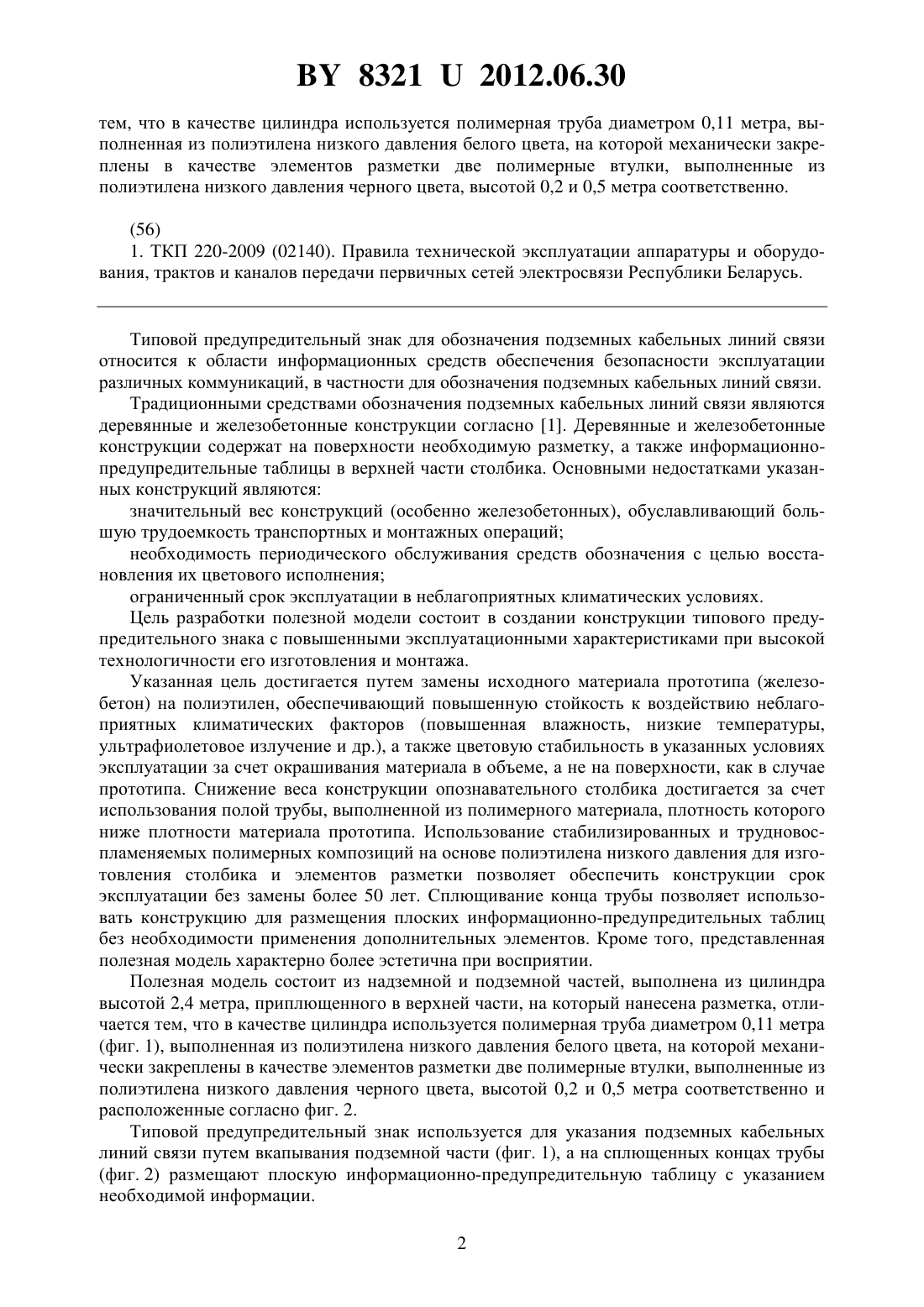

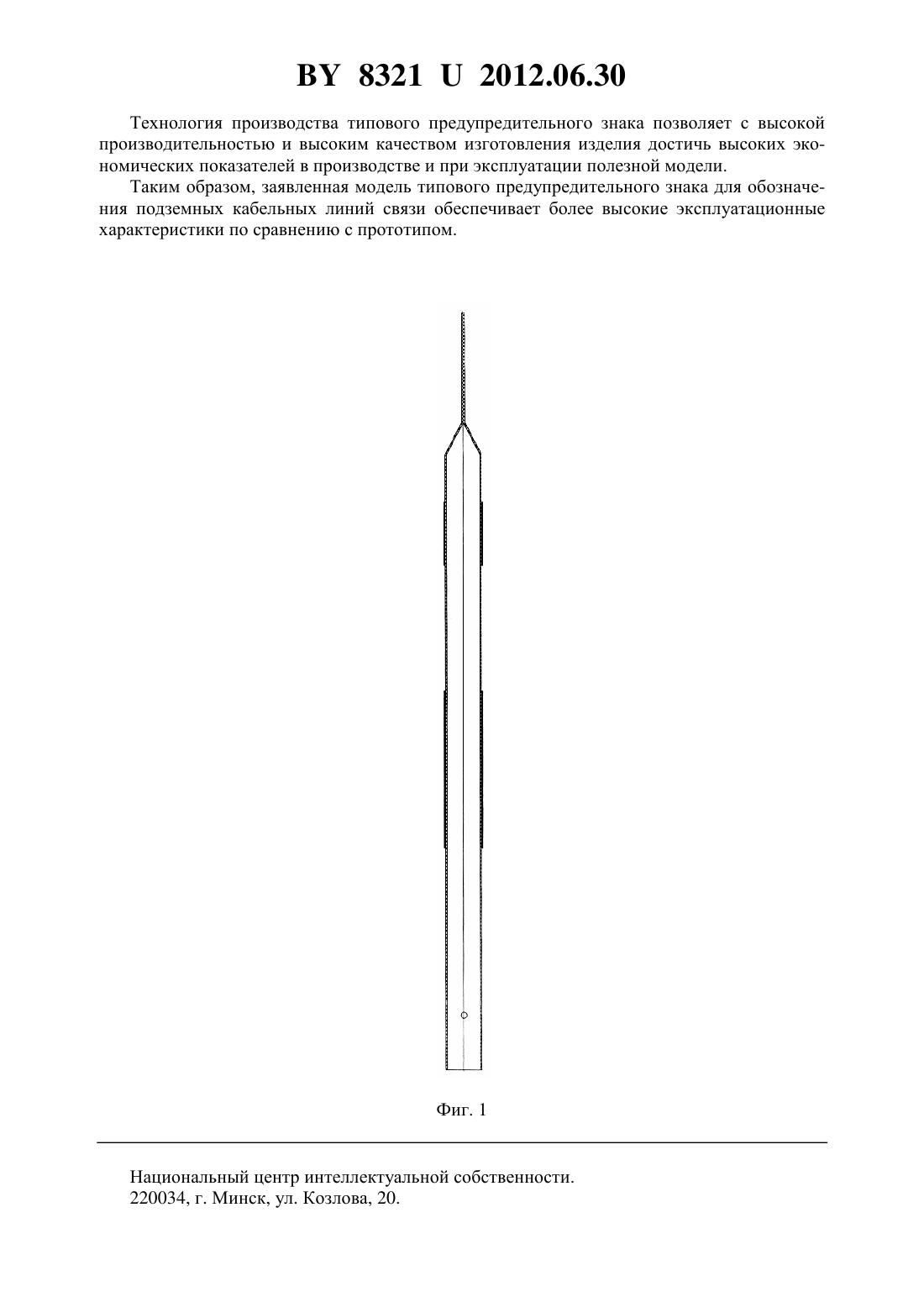

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Чекель Александр Владимирович Открытое акционерное общество Белвторполимер(72) Автор Чекель Александр Владимирович(73) Патентообладатели Чекель Александр Владимирович Открытое акционерное общество Белвторполимер(57) Типовой предупредительный знак для обозначения подземных кабельных линий связи, состоящий из надземной и подземной частей, выполненный из цилиндра высотой 2,4 метра, приплющенного в верхней части, на который нанесена разметка, отличающийся 83212012.06.30 тем, что в качестве цилиндра используется полимерная труба диаметром 0,11 метра, выполненная из полиэтилена низкого давления белого цвета, на которой механически закреплены в качестве элементов разметки две полимерные втулки, выполненные из полиэтилена низкого давления черного цвета, высотой 0,2 и 0,5 метра соответственно.(56) 1. ТКП 220-2009 (02140). Правила технической эксплуатации аппаратуры и оборудования, трактов и каналов передачи первичных сетей электросвязи Республики Беларусь. Типовой предупредительный знак для обозначения подземных кабельных линий связи относится к области информационных средств обеспечения безопасности эксплуатации различных коммуникаций, в частности для обозначения подземных кабельных линий связи. Традиционными средствами обозначения подземных кабельных линий связи являются деревянные и железобетонные конструкции согласно 1. Деревянные и железобетонные конструкции содержат на поверхности необходимую разметку, а также информационнопредупредительные таблицы в верхней части столбика. Основными недостатками указанных конструкций являются значительный вес конструкций (особенно железобетонных), обуславливающий большую трудоемкость транспортных и монтажных операций необходимость периодического обслуживания средств обозначения с целью восстановления их цветового исполнения ограниченный срок эксплуатации в неблагоприятных климатических условиях. Цель разработки полезной модели состоит в создании конструкции типового предупредительного знака с повышенными эксплуатационными характеристиками при высокой технологичности его изготовления и монтажа. Указанная цель достигается путем замены исходного материала прототипа (железобетон) на полиэтилен, обеспечивающий повышенную стойкость к воздействию неблагоприятных климатических факторов (повышенная влажность, низкие температуры,ультрафиолетовое излучение и др.), а также цветовую стабильность в указанных условиях эксплуатации за счет окрашивания материала в объеме, а не на поверхности, как в случае прототипа. Снижение веса конструкции опознавательного столбика достигается за счет использования полой трубы, выполненной из полимерного материала, плотность которого ниже плотности материала прототипа. Использование стабилизированных и трудновоспламеняемых полимерных композиций на основе полиэтилена низкого давления для изготовления столбика и элементов разметки позволяет обеспечить конструкции срок эксплуатации без замены более 50 лет. Сплющивание конца трубы позволяет использовать конструкцию для размещения плоских информационно-предупредительных таблиц без необходимости применения дополнительных элементов. Кроме того, представленная полезная модель характерно более эстетична при восприятии. Полезная модель состоит из надземной и подземной частей, выполнена из цилиндра высотой 2,4 метра, приплющенного в верхней части, на который нанесена разметка, отличается тем, что в качестве цилиндра используется полимерная труба диаметром 0,11 метра(фиг. 1), выполненная из полиэтилена низкого давления белого цвета, на которой механически закреплены в качестве элементов разметки две полимерные втулки, выполненные из полиэтилена низкого давления черного цвета, высотой 0,2 и 0,5 метра соответственно и расположенные согласно фиг. 2. Типовой предупредительный знак используется для указания подземных кабельных линий связи путем вкапывания подземной части (фиг. 1), а на сплющенных концах трубы 83212012.06.30 Технология производства типового предупредительного знака позволяет с высокой производительностью и высоким качеством изготовления изделия достичь высоких экономических показателей в производстве и при эксплуатации полезной модели. Таким образом, заявленная модель типового предупредительного знака для обозначения подземных кабельных линий связи обеспечивает более высокие эксплуатационные характеристики по сравнению с прототипом. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
