Устройство для статических испытаний гидронавесной системы

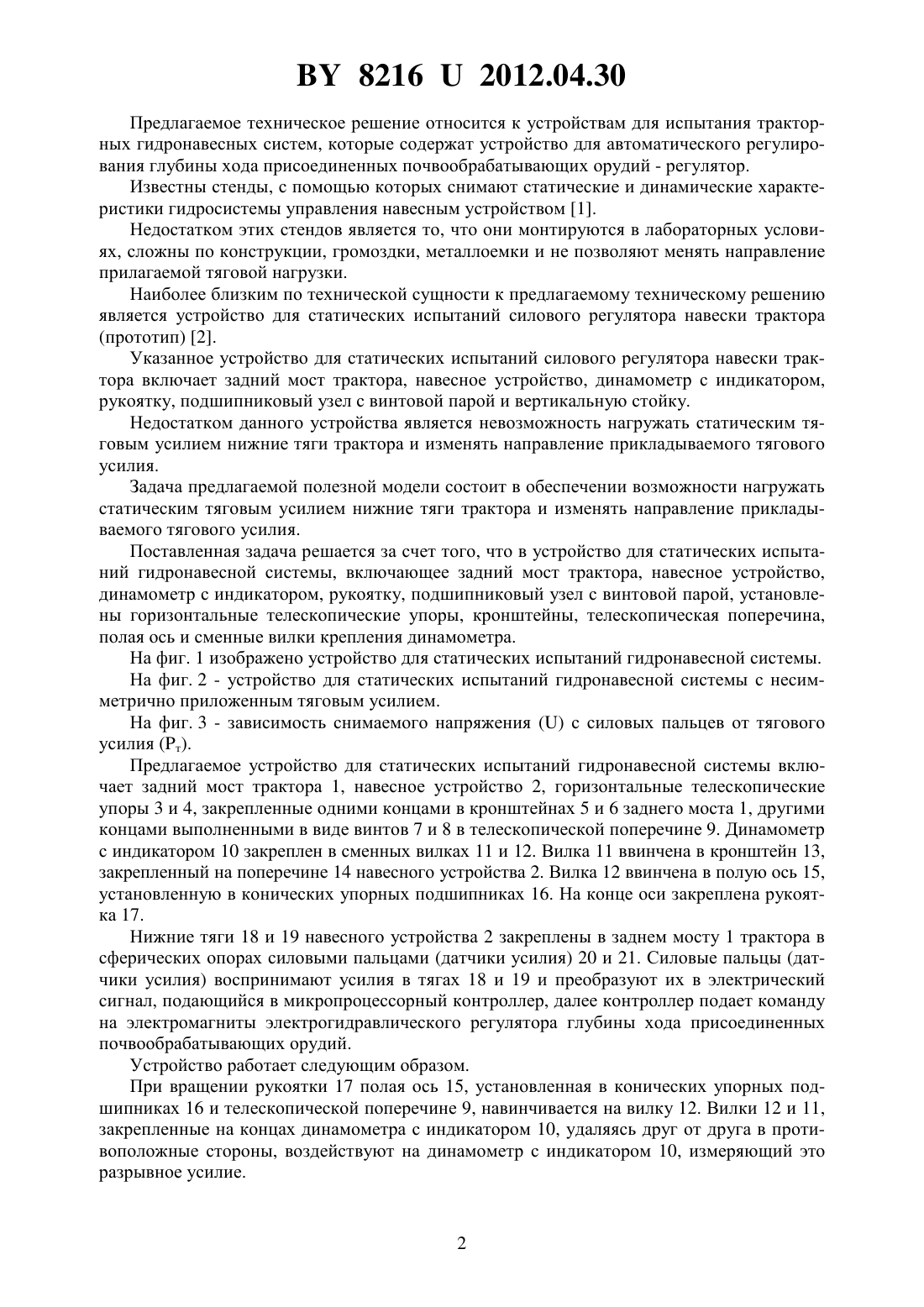

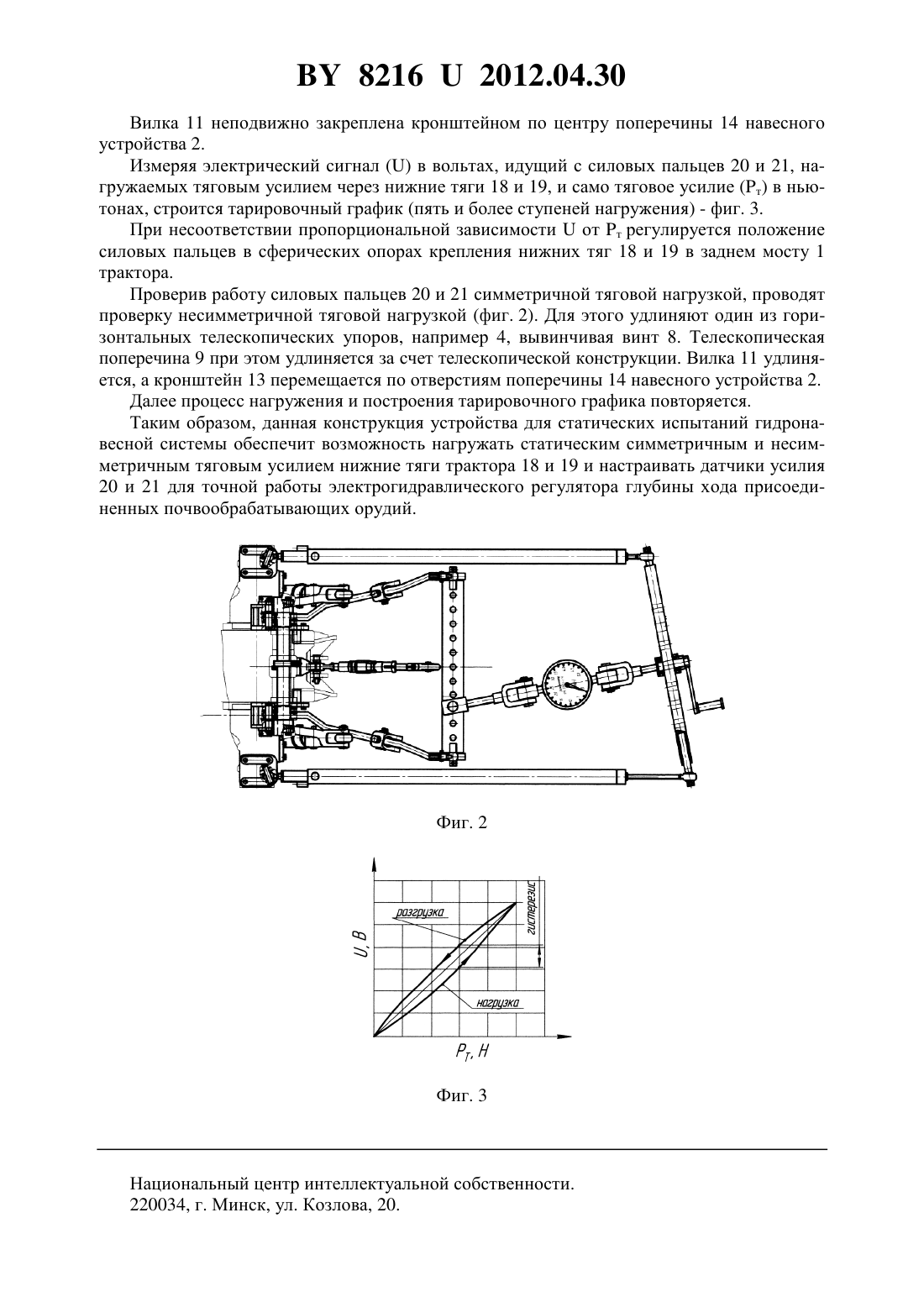

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СТАТИЧЕСКИХ ИСПЫТАНИЙ ГИДРОНАВЕСНОЙ СИСТЕМЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Бобровник Александр Иванович Захаров Александр Викторович Захарова Ирина Олеговна Варфоломеева Татьяна Алексеевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для статических испытаний гидронавесной системы, включающее задний мост трактора, навесное устройство, динамометр с индикатором, рукоятку, подшипниковый узел с винтовой парой, отличающееся тем, что дополнительно содержит горизонтальные телескопические упоры, кронштейны, телескопическую поперечину, полую ось и сменные вилки крепления динамометра.(56) 1. Высоцкий А.А. Динамометрирование сельскохозяйственных машин Современные конструкции приборов и методов измерения. - 3-е изд., перераб. и доп. - М. Машиностроение, 1968. - 291 с. 2. Патент 2265819, МПК 01 13/00, 2005. 82162012.04.30 Предлагаемое техническое решение относится к устройствам для испытания тракторных гидронавесных систем, которые содержат устройство для автоматического регулирования глубины хода присоединенных почвообрабатывающих орудий - регулятор. Известны стенды, с помощью которых снимают статические и динамические характеристики гидросистемы управления навесным устройством 1. Недостатком этих стендов является то, что они монтируются в лабораторных условиях, сложны по конструкции, громоздки, металлоемки и не позволяют менять направление прилагаемой тяговой нагрузки. Наиболее близким по технической сущности к предлагаемому техническому решению является устройство для статических испытаний силового регулятора навески трактора(прототип) 2. Указанное устройство для статических испытаний силового регулятора навески трактора включает задний мост трактора, навесное устройство, динамометр с индикатором,рукоятку, подшипниковый узел с винтовой парой и вертикальную стойку. Недостатком данного устройства является невозможность нагружать статическим тяговым усилием нижние тяги трактора и изменять направление прикладываемого тягового усилия. Задача предлагаемой полезной модели состоит в обеспечении возможности нагружать статическим тяговым усилием нижние тяги трактора и изменять направление прикладываемого тягового усилия. Поставленная задача решается за счет того, что в устройство для статических испытаний гидронавесной системы, включающее задний мост трактора, навесное устройство,динамометр с индикатором, рукоятку, подшипниковый узел с винтовой парой, установлены горизонтальные телескопические упоры, кронштейны, телескопическая поперечина,полая ось и сменные вилки крепления динамометра. На фиг. 1 изображено устройство для статических испытаний гидронавесной системы. На фиг. 2 - устройство для статических испытаний гидронавесной системы с несимметрично приложенным тяговым усилием. На фиг. 3 - зависимость снимаемого напряженияс силовых пальцев от тягового усилия (т). Предлагаемое устройство для статических испытаний гидронавесной системы включает задний мост трактора 1, навесное устройство 2, горизонтальные телескопические упоры 3 и 4, закрепленные одними концами в кронштейнах 5 и 6 заднего моста 1, другими концами выполненными в виде винтов 7 и 8 в телескопической поперечине 9. Динамометр с индикатором 10 закреплен в сменных вилках 11 и 12. Вилка 11 ввинчена в кронштейн 13,закрепленный на поперечине 14 навесного устройства 2. Вилка 12 ввинчена в полую ось 15,установленную в конических упорных подшипниках 16. На конце оси закреплена рукоятка 17. Нижние тяги 18 и 19 навесного устройства 2 закреплены в заднем мосту 1 трактора в сферических опорах силовыми пальцами (датчики усилия) 20 и 21. Силовые пальцы (датчики усилия) воспринимают усилия в тягах 18 и 19 и преобразуют их в электрический сигнал, подающийся в микропроцессорный контроллер, далее контроллер подает команду на электромагниты электрогидравлического регулятора глубины хода присоединенных почвообрабатывающих орудий. Устройство работает следующим образом. При вращении рукоятки 17 полая ось 15, установленная в конических упорных подшипниках 16 и телескопической поперечине 9, навинчивается на вилку 12. Вилки 12 и 11,закрепленные на концах динамометра с индикатором 10, удаляясь друг от друга в противоположные стороны, воздействуют на динамометр с индикатором 10, измеряющий это разрывное усилие. 82162012.04.30 Вилка 11 неподвижно закреплена кронштейном по центру поперечины 14 навесного устройства 2. Измеряя электрический сигналв вольтах, идущий с силовых пальцев 20 и 21, нагружаемых тяговым усилием через нижние тяги 18 и 19, и само тяговое усилие (т) в ньютонах, строится тарировочный график (пять и более ступеней нагружения) - фиг. 3. При несоответствии пропорциональной зависимостиот т регулируется положение силовых пальцев в сферических опорах крепления нижних тяг 18 и 19 в заднем мосту 1 трактора. Проверив работу силовых пальцев 20 и 21 симметричной тяговой нагрузкой, проводят проверку несимметричной тяговой нагрузкой (фиг. 2). Для этого удлиняют один из горизонтальных телескопических упоров, например 4, вывинчивая винт 8. Телескопическая поперечина 9 при этом удлиняется за счет телескопической конструкции. Вилка 11 удлиняется, а кронштейн 13 перемещается по отверстиям поперечины 14 навесного устройства 2. Далее процесс нагружения и построения тарировочного графика повторяется. Таким образом, данная конструкция устройства для статических испытаний гидронавесной системы обеспечит возможность нагружать статическим симметричным и несимметричным тяговым усилием нижние тяги трактора 18 и 19 и настраивать датчики усилия 20 и 21 для точной работы электрогидравлического регулятора глубины хода присоединенных почвообрабатывающих орудий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
