Оптико-электронная система

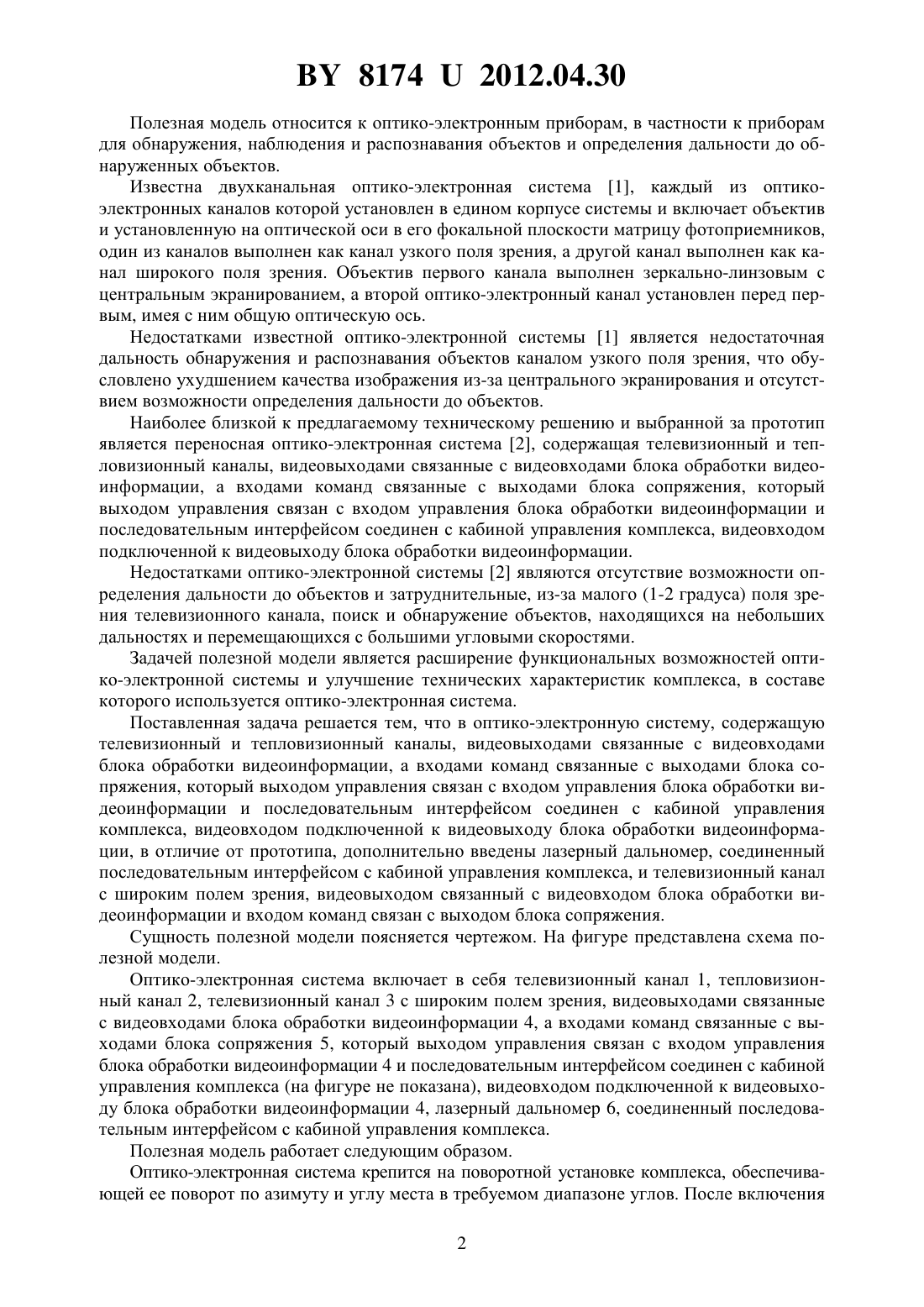

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Шкадаревич Алексей Петрович Горбаченя Николай Константинович Андриенко Александр Валентинович Власенко Евгений Петрович Малейкович Дмитрий Владимирович Карпеш Дмитрий Сергеевич(57) Оптико-электронная система, содержащая телевизионный и тепловизионный каналы,видеовыходами связанные с видеовходами блока обработки видеоинформации, а входами команд связанные с выходами блока сопряжения, который выходом управления связан с входом управления блока обработки видеоинформации и последовательным интерфейсом соединен с кабиной управления комплекса, видеовходом подключенной к видеовыходу блока обработки видеоинформации, отличающаяся тем, что введены лазерный дальномер, соединенный последовательным интерфейсом с кабиной управления комплекса, и телевизионный канал с широким полем зрения, видеовыходом связанный с видеовходом блока обработки видеоинформации и входом команд связан с выходом блока сопряжения. 81742012.04.30 Полезная модель относится к оптико-электронным приборам, в частности к приборам для обнаружения, наблюдения и распознавания объектов и определения дальности до обнаруженных объектов. Известна двухканальная оптико-электронная система 1, каждый из оптикоэлектронных каналов которой установлен в едином корпусе системы и включает объектив и установленную на оптической оси в его фокальной плоскости матрицу фотоприемников,один из каналов выполнен как канал узкого поля зрения, а другой канал выполнен как канал широкого поля зрения. Объектив первого канала выполнен зеркально-линзовым с центральным экранированием, а второй оптико-электронный канал установлен перед первым, имея с ним общую оптическую ось. Недостатками известной оптико-электронной системы 1 является недостаточная дальность обнаружения и распознавания объектов каналом узкого поля зрения, что обусловлено ухудшением качества изображения из-за центрального экранирования и отсутствием возможности определения дальности до объектов. Наиболее близкой к предлагаемому техническому решению и выбранной за прототип является переносная оптико-электронная система 2, содержащая телевизионный и тепловизионный каналы, видеовыходами связанные с видеовходами блока обработки видеоинформации, а входами команд связанные с выходами блока сопряжения, который выходом управления связан с входом управления блока обработки видеоинформации и последовательным интерфейсом соединен с кабиной управления комплекса, видеовходом подключенной к видеовыходу блока обработки видеоинформации. Недостатками оптико-электронной системы 2 являются отсутствие возможности определения дальности до объектов и затруднительные, из-за малого (1-2 градуса) поля зрения телевизионного канала, поиск и обнаружение объектов, находящихся на небольших дальностях и перемещающихся с большими угловыми скоростями. Задачей полезной модели является расширение функциональных возможностей оптико-электронной системы и улучшение технических характеристик комплекса, в составе которого используется оптико-электронная система. Поставленная задача решается тем, что в оптико-электронную систему, содержащую телевизионный и тепловизионный каналы, видеовыходами связанные с видеовходами блока обработки видеоинформации, а входами команд связанные с выходами блока сопряжения, который выходом управления связан с входом управления блока обработки видеоинформации и последовательным интерфейсом соединен с кабиной управления комплекса, видеовходом подключенной к видеовыходу блока обработки видеоинформации, в отличие от прототипа, дополнительно введены лазерный дальномер, соединенный последовательным интерфейсом с кабиной управления комплекса, и телевизионный канал с широким полем зрения, видеовыходом связанный с видеовходом блока обработки видеоинформации и входом команд связан с выходом блока сопряжения. Сущность полезной модели поясняется чертежом. На фигуре представлена схема полезной модели. Оптико-электронная система включает в себя телевизионный канал 1, тепловизионный канал 2, телевизионный канал 3 с широким полем зрения, видеовыходами связанные с видеовходами блока обработки видеоинформации 4, а входами команд связанные с выходами блока сопряжения 5, который выходом управления связан с входом управления блока обработки видеоинформации 4 и последовательным интерфейсом соединен с кабиной управления комплекса (на фигуре не показана), видеовходом подключенной к видеовыходу блока обработки видеоинформации 4, лазерный дальномер 6, соединенный последовательным интерфейсом с кабиной управления комплекса. Полезная модель работает следующим образом. Оптико-электронная система крепится на поворотной установке комплекса, обеспечивающей ее поворот по азимуту и углу места в требуемом диапазоне углов. После включения 2 81742012.04.30 питания оптико-электронной системы телевизионный канал 1, тепловизионный канал 2,телевизионный канал 3 с широким полем зрения и лазерный дальномер 6 выходят на рабочие режимы. Оптическое излучение видимого диапазона от наблюдаемого пространства преобразуется телевизионным каналом 1 и телевизионным каналом 3 с широким полем зрения, а инфракрасное излучение от наблюдаемого пространства преобразуется тепловизионным каналом 2 в стандартные видеосигналы, поступающие на видеовходы блока обработки видеоинформации 4, где в зависимости от команды оператора кабины управления комплекса, поступающей по последовательному интерфейсу в блок сопряжения 5, в котором вырабатываются управляющие сигналы, которые поступают с выхода блока сопряжения 5 на вход блока обработки видеоинформации 4, происходит коммутация видеосигналов и в кабину управления комплекса передается и отображается на экране видеомонитора видеоинформация от выбранного канала. Наведение полей зрения телевизионных каналов 1, 3,тепловизионного канала 2 и лазерного дальномера 6 на наблюдаемые объекты выполняется разворотом поворотной установки комплекса. Для обнаружения объектов оператор кабины управления комплекса в зависимости от времени суток, состояния атмосферы и предполагаемой дальности нахождения объектов выводит на экран видеомонитора видеоизображение от телевизионного канала 1 либо от тепловизионного канала 2, либо от телевизионного канала с широким полем зрения 3. При обнаружении в поле зрения одного из каналов 1, 2 или 3 отметки от объекта оператор кабины управления комплекса, используя приводы и органы управления поворотной установки, разворачивает ее таким образом,чтобы отметка от объекта оказалась в центре маркера, сформированного на экране монитора аппаратурой кабины управления комплекса, и выдает команду на измерение дальности до объекта, которая по последовательному интерфейсу поступает в лазерный дальномер 6. Лазерный дальномер 6 производит измерение и выдает измеренное значение дальности до объекта по последовательному интерфейсу в кабину управления комплекса для формирования сигналов управления системами комплекса. Таким образом, использование заявляемой оптико-электронной системы позволяет расширить функциональные возможности оптико-электронной системы и улучшить тактико-технические характеристики комплекса, в составе которого используется оптикоэлектронная система. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
