Устройство для испытаний образцов на износостойкость

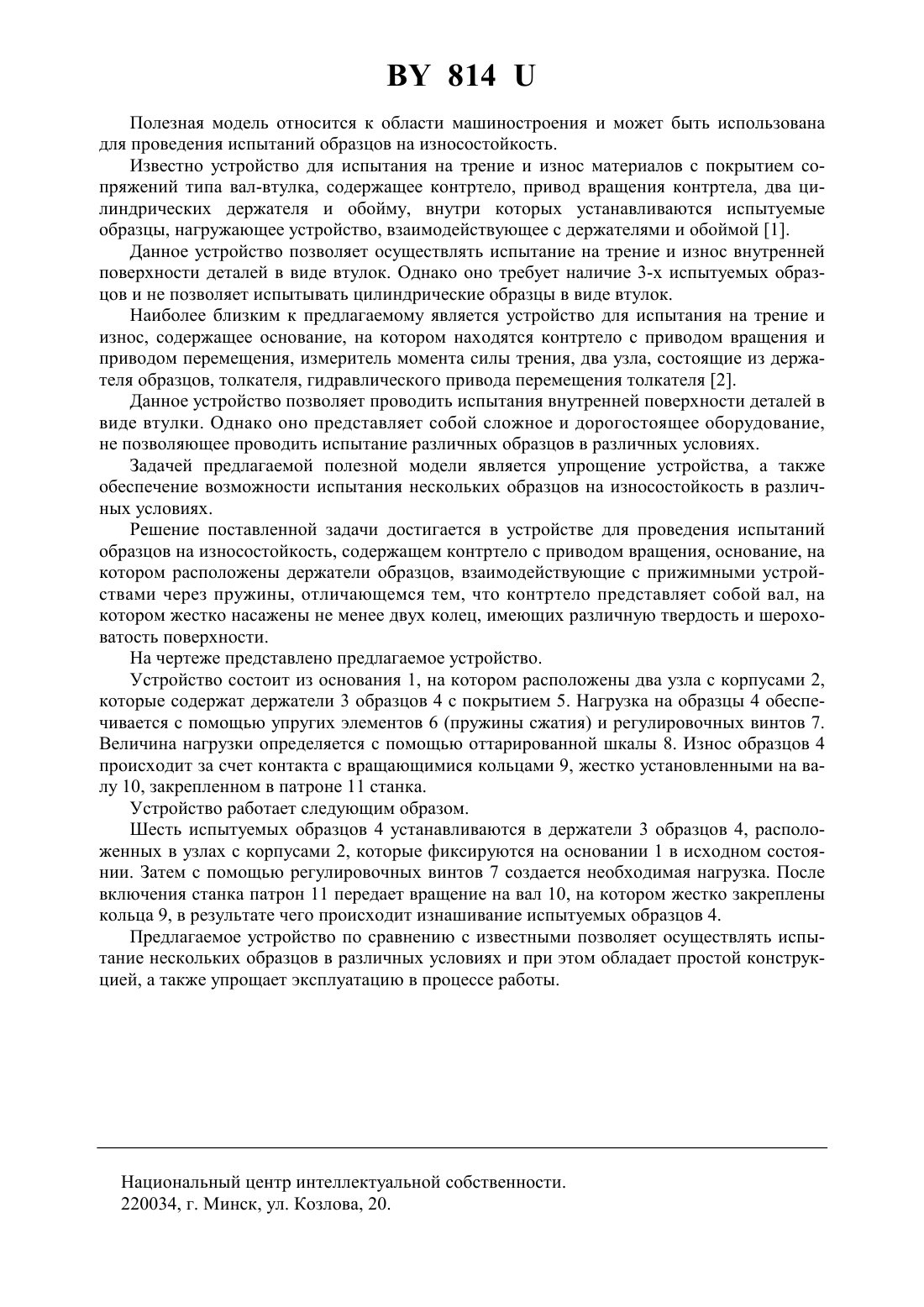

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИСПЫТАНИЙ ОБРАЗЦОВ НА ИЗНОСОСТОЙКОСТЬ(71) Заявитель Институт надежности машин Национальной академии наук Беларуси(72) Авторы Дорожкин Нил Николаевич Клименко Сергей Ефимович Худолей Андрей Леонидович Сосновский Алексей Валерьевич Кашицин Леонид Павлович ((73) Патентообладатель Институт надежности машин Национальной академии наук Беларуси(57) Устройство для испытаний образцов на износостойкость, содержащее контртело с приводом вращения, основание, на котором расположены держатели образцов, взаимодействующие с прижимными устройствами через пружины, отличающееся тем, что контртело представляет собой вал, на котором жестко насажены не менее двух колец,имеющих различную твердость и шероховатость поверхности. 814 Полезная модель относится к области машиностроения и может быть использована для проведения испытаний образцов на износостойкость. Известно устройство для испытания на трение и износ материалов с покрытием сопряжений типа вал-втулка, содержащее контртело, привод вращения контртела, два цилиндрических держателя и обойму, внутри которых устанавливаются испытуемые образцы, нагружающее устройство, взаимодействующее с держателями и обоймой 1. Данное устройство позволяет осуществлять испытание на трение и износ внутренней поверхности деталей в виде втулок. Однако оно требует наличие 3-х испытуемых образцов и не позволяет испытывать цилиндрические образцы в виде втулок. Наиболее близким к предлагаемому является устройство для испытания на трение и износ, содержащее основание, на котором находятся контртело с приводом вращения и приводом перемещения, измеритель момента силы трения, два узла, состоящие из держателя образцов, толкателя, гидравлического привода перемещения толкателя 2. Данное устройство позволяет проводить испытания внутренней поверхности деталей в виде втулки. Однако оно представляет собой сложное и дорогостоящее оборудование,не позволяющее проводить испытание различных образцов в различных условиях. Задачей предлагаемой полезной модели является упрощение устройства, а также обеспечение возможности испытания нескольких образцов на износостойкость в различных условиях. Решение поставленной задачи достигается в устройстве для проведения испытаний образцов на износостойкость, содержащем контртело с приводом вращения, основание, на котором расположены держатели образцов, взаимодействующие с прижимными устройствами через пружины, отличающемся тем, что контртело представляет собой вал, на котором жестко насажены не менее двух колец, имеющих различную твердость и шероховатость поверхности. На чертеже представлено предлагаемое устройство. Устройство состоит из основания 1, на котором расположены два узла с корпусами 2,которые содержат держатели 3 образцов 4 с покрытием 5. Нагрузка на образцы 4 обеспечивается с помощью упругих элементов 6 (пружины сжатия) и регулировочных винтов 7. Величина нагрузки определяется с помощью оттарированной шкалы 8. Износ образцов 4 происходит за счет контакта с вращающимися кольцами 9, жестко установленными на валу 10, закрепленном в патроне 11 станка. Устройство работает следующим образом. Шесть испытуемых образцов 4 устанавливаются в держатели 3 образцов 4, расположенных в узлах с корпусами 2, которые фиксируются на основании 1 в исходном состоянии. Затем с помощью регулировочных винтов 7 создается необходимая нагрузка. После включения станка патрон 11 передает вращение на вал 10, на котором жестко закреплены кольца 9, в результате чего происходит изнашивание испытуемых образцов 4. Предлагаемое устройство по сравнению с известными позволяет осуществлять испытание нескольких образцов в различных условиях и при этом обладает простой конструкцией, а также упрощает эксплуатацию в процессе работы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
