Устройство для нанесения лакокрасочных покрытий

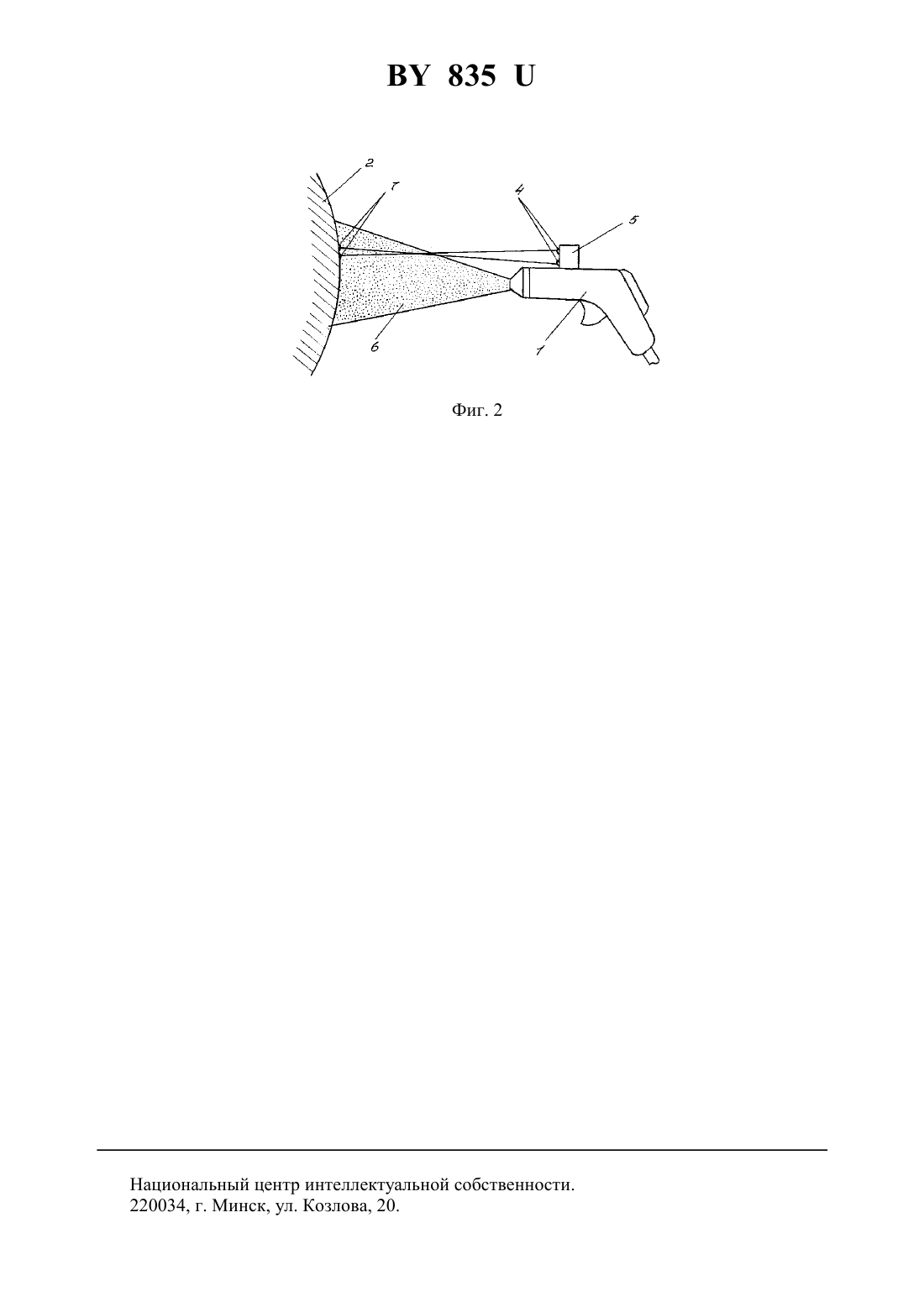

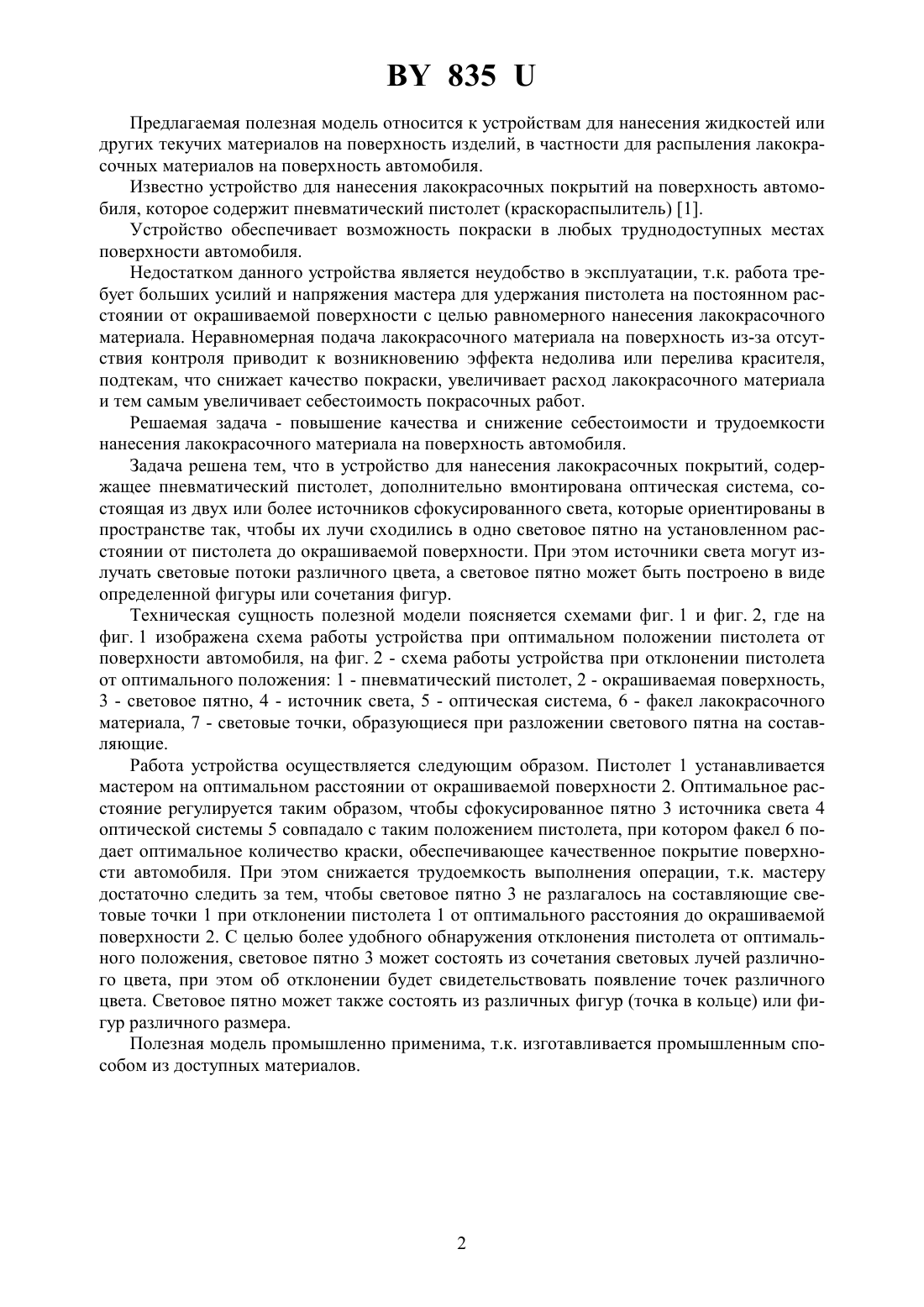

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ЛАКОКРАСОЧНЫХ ПОКРЫТИЙ(71) Заявитель Игнатьев Юрий Арнольдович(72) Автор Игнатьев Юрий Арнольдович(73) Патентообладатель Игнатьев Юрий Арнольдович(57) Устройство для нанесения лакокрасочных покрытий, содержащее пневматический пистолет, отличающееся тем, что дополнительно имеет оптическую систему, включающую два или более источников сфокусированного света, которые ориентированы в пространстве так, чтобы их лучи сходились на окрашиваемой поверхности в одно световое пятно при установленном оптимальном расстоянии от пистолета до окрашиваемой поверхности, при этом источники света могут излучать световые потоки различного цвета, а световое пятно может быть построено в виде определенной фигуры или сочетания фигур. 835 Предлагаемая полезная модель относится к устройствам для нанесения жидкостей или других текучих материалов на поверхность изделий, в частности для распыления лакокрасочных материалов на поверхность автомобиля. Известно устройство для нанесения лакокрасочных покрытий на поверхность автомобиля, которое содержит пневматический пистолет (краскораспылитель) 1. Устройство обеспечивает возможность покраски в любых труднодоступных местах поверхности автомобиля. Недостатком данного устройства является неудобство в эксплуатации, т.к. работа требует больших усилий и напряжения мастера для удержания пистолета на постоянном расстоянии от окрашиваемой поверхности с целью равномерного нанесения лакокрасочного материала. Неравномерная подача лакокрасочного материала на поверхность из-за отсутствия контроля приводит к возникновению эффекта недолива или перелива красителя,подтекам, что снижает качество покраски, увеличивает расход лакокрасочного материала и тем самым увеличивает себестоимость покрасочных работ. Решаемая задача - повышение качества и снижение себестоимости и трудоемкости нанесения лакокрасочного материала на поверхность автомобиля. Задача решена тем, что в устройство для нанесения лакокрасочных покрытий, содержащее пневматический пистолет, дополнительно вмонтирована оптическая система, состоящая из двух или более источников сфокусированного света, которые ориентированы в пространстве так, чтобы их лучи сходились в одно световое пятно на установленном расстоянии от пистолета до окрашиваемой поверхности. При этом источники света могут излучать световые потоки различного цвета, а световое пятно может быть построено в виде определенной фигуры или сочетания фигур. Техническая сущность полезной модели поясняется схемами фиг. 1 и фиг. 2, где на фиг. 1 изображена схема работы устройства при оптимальном положении пистолета от поверхности автомобиля, на фиг. 2 - схема работы устройства при отклонении пистолета от оптимального положения 1 - пневматический пистолет, 2 - окрашиваемая поверхность,3 - световое пятно, 4 - источник света, 5 - оптическая система, 6 - факел лакокрасочного материала, 7 - световые точки, образующиеся при разложении светового пятна на составляющие. Работа устройства осуществляется следующим образом. Пистолет 1 устанавливается мастером на оптимальном расстоянии от окрашиваемой поверхности 2. Оптимальное расстояние регулируется таким образом, чтобы сфокусированное пятно 3 источника света 4 оптической системы 5 совпадало с таким положением пистолета, при котором факел 6 подает оптимальное количество краски, обеспечивающее качественное покрытие поверхности автомобиля. При этом снижается трудоемкость выполнения операции, т.к. мастеру достаточно следить за тем, чтобы световое пятно 3 не разлагалось на составляющие световые точки 1 при отклонении пистолета 1 от оптимального расстояния до окрашиваемой поверхности 2. С целью более удобного обнаружения отклонения пистолета от оптимального положения, световое пятно 3 может состоять из сочетания световых лучей различного цвета, при этом об отклонении будет свидетельствовать появление точек различного цвета. Световое пятно может также состоять из различных фигур (точка в кольце) или фигур различного размера. Полезная модель промышленно применима, т.к. изготавливается промышленным способом из доступных материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
