Устройство для перекрытия потока текущей среды

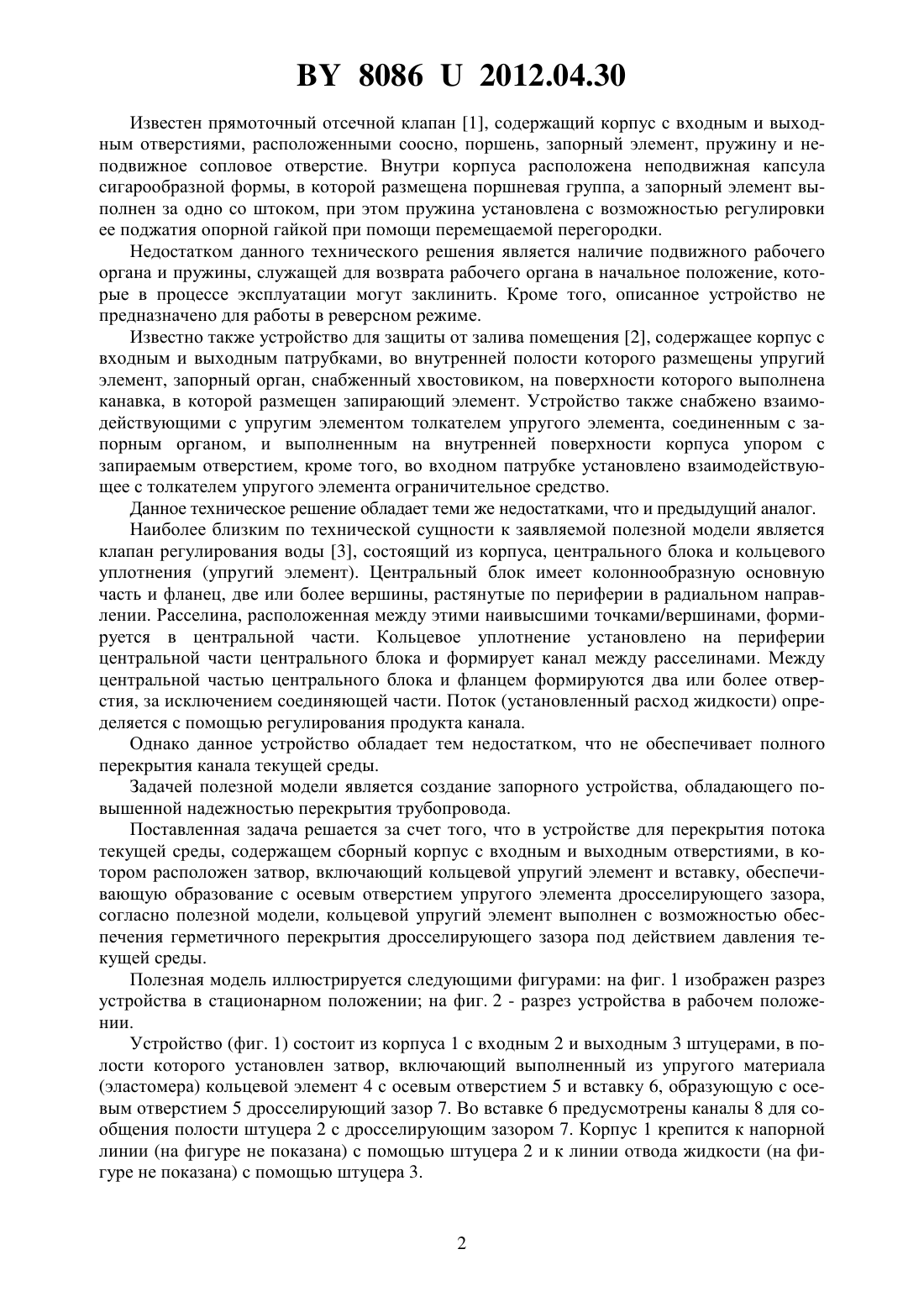

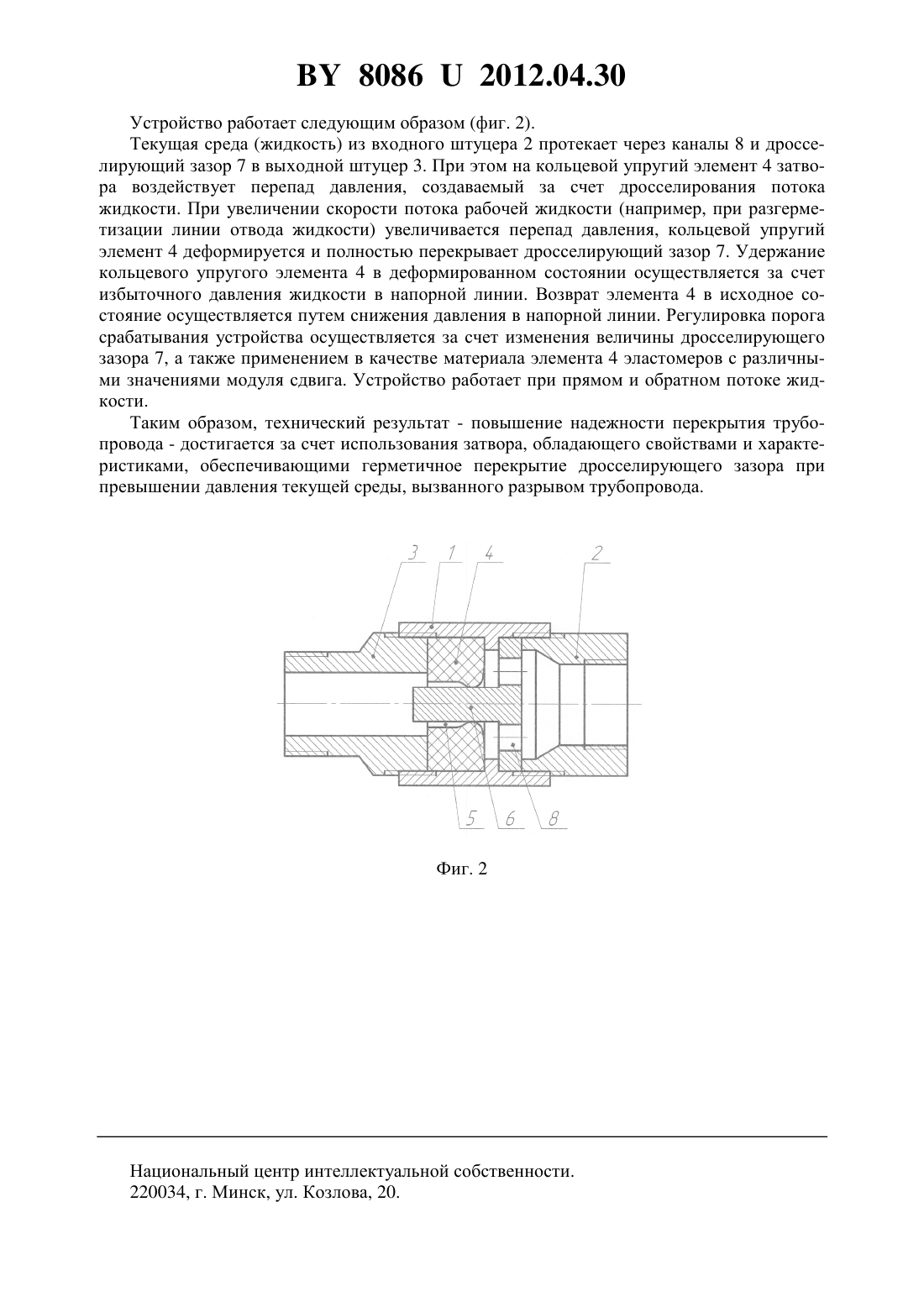

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ ПОТОКА ТЕКУЩЕЙ СРЕДЫ(71) Заявитель Республиканское унитарное предприятие Производственное объединение Белоруснефть(72) Авторы Галай Михаил Иванович Демяненко Николай Александрович Третьяков Дмитрий Леонидович(73) Патентообладатель Республиканское унитарное предприятие Производственное объединение Белоруснефть(57) Устройство для перекрытия потока текущей среды, содержащее сборный корпус с входным и выходным отверстиями, в котором расположен затвор, включающий кольцевой упругий элемент и вставку, обеспечивающую образование с осевым отверстием кольцевого упругого элемента дросселирующего зазора, отличающееся тем, что кольцевой упругий элемент выполнен с возможностью обеспечения герметичного перекрытия дросселирующего зазора под действием давления текущей среды. Полезная модель относится к арматуростроению и предназначена для предотвращения потерь рабочей среды при разрыве трубопровода. 80862012.04.30 Известен прямоточный отсечной клапан 1, содержащий корпус с входным и выходным отверстиями, расположенными соосно, поршень, запорный элемент, пружину и неподвижное сопловое отверстие. Внутри корпуса расположена неподвижная капсула сигарообразной формы, в которой размещена поршневая группа, а запорный элемент выполнен за одно со штоком, при этом пружина установлена с возможностью регулировки ее поджатия опорной гайкой при помощи перемещаемой перегородки. Недостатком данного технического решения является наличие подвижного рабочего органа и пружины, служащей для возврата рабочего органа в начальное положение, которые в процессе эксплуатации могут заклинить. Кроме того, описанное устройство не предназначено для работы в реверсном режиме. Известно также устройство для защиты от залива помещения 2, содержащее корпус с входным и выходным патрубками, во внутренней полости которого размещены упругий элемент, запорный орган, снабженный хвостовиком, на поверхности которого выполнена канавка, в которой размещен запирающий элемент. Устройство также снабжено взаимодействующими с упругим элементом толкателем упругого элемента, соединенным с запорным органом, и выполненным на внутренней поверхности корпуса упором с запираемым отверстием, кроме того, во входном патрубке установлено взаимодействующее с толкателем упругого элемента ограничительное средство. Данное техническое решение обладает теми же недостатками, что и предыдущий аналог. Наиболее близким по технической сущности к заявляемой полезной модели является клапан регулирования воды 3, состоящий из корпуса, центрального блока и кольцевого уплотнения (упругий элемент). Центральный блок имеет колоннообразную основную часть и фланец, две или более вершины, растянутые по периферии в радиальном направлении. Расселина, расположенная между этими наивысшими точками/вершинами, формируется в центральной части. Кольцевое уплотнение установлено на периферии центральной части центрального блока и формирует канал между расселинами. Между центральной частью центрального блока и фланцем формируются два или более отверстия, за исключением соединяющей части. Поток (установленный расход жидкости) определяется с помощью регулирования продукта канала. Однако данное устройство обладает тем недостатком, что не обеспечивает полного перекрытия канала текущей среды. Задачей полезной модели является создание запорного устройства, обладающего повышенной надежностью перекрытия трубопровода. Поставленная задача решается за счет того, что в устройстве для перекрытия потока текущей среды, содержащем сборный корпус с входным и выходным отверстиями, в котором расположен затвор, включающий кольцевой упругий элемент и вставку, обеспечивающую образование с осевым отверстием упругого элемента дросселирующего зазора,согласно полезной модели, кольцевой упругий элемент выполнен с возможностью обеспечения герметичного перекрытия дросселирующего зазора под действием давления текущей среды. Полезная модель иллюстрируется следующими фигурами на фиг. 1 изображен разрез устройства в стационарном положении на фиг. 2 - разрез устройства в рабочем положении. Устройство (фиг. 1) состоит из корпуса 1 с входным 2 и выходным 3 штуцерами, в полости которого установлен затвор, включающий выполненный из упругого материала(эластомера) кольцевой элемент 4 с осевым отверстием 5 и вставку 6, образующую с осевым отверстием 5 дросселирующий зазор 7. Во вставке 6 предусмотрены каналы 8 для сообщения полости штуцера 2 с дросселирующим зазором 7. Корпус 1 крепится к напорной линии (на фигуре не показана) с помощью штуцера 2 и к линии отвода жидкости (на фигуре не показана) с помощью штуцера 3. 80862012.04.30 Устройство работает следующим образом (фиг. 2). Текущая среда (жидкость) из входного штуцера 2 протекает через каналы 8 и дросселирующий зазор 7 в выходной штуцер 3. При этом на кольцевой упругий элемент 4 затвора воздействует перепад давления, создаваемый за счет дросселирования потока жидкости. При увеличении скорости потока рабочей жидкости (например, при разгерметизации линии отвода жидкости) увеличивается перепад давления, кольцевой упругий элемент 4 деформируется и полностью перекрывает дросселирующий зазор 7. Удержание кольцевого упругого элемента 4 в деформированном состоянии осуществляется за счет избыточного давления жидкости в напорной линии. Возврат элемента 4 в исходное состояние осуществляется путем снижения давления в напорной линии. Регулировка порога срабатывания устройства осуществляется за счет изменения величины дросселирующего зазора 7, а также применением в качестве материала элемента 4 эластомеров с различными значениями модуля сдвига. Устройство работает при прямом и обратном потоке жидкости. Таким образом, технический результат - повышение надежности перекрытия трубопровода - достигается за счет использования затвора, обладающего свойствами и характеристиками, обеспечивающими герметичное перекрытие дросселирующего зазора при превышении давления текущей среды, вызванного разрывом трубопровода. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
