Сажалка картофеля

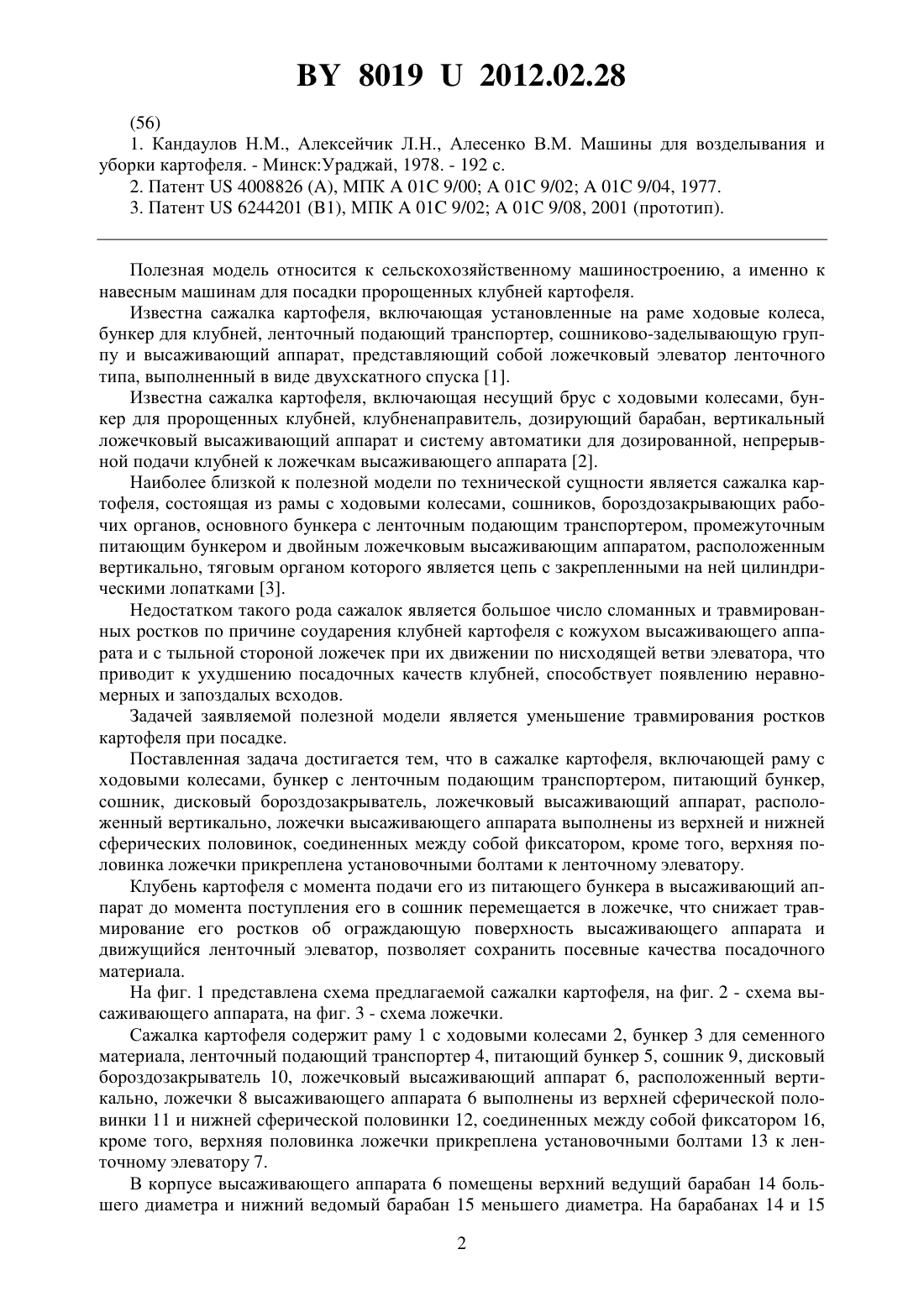

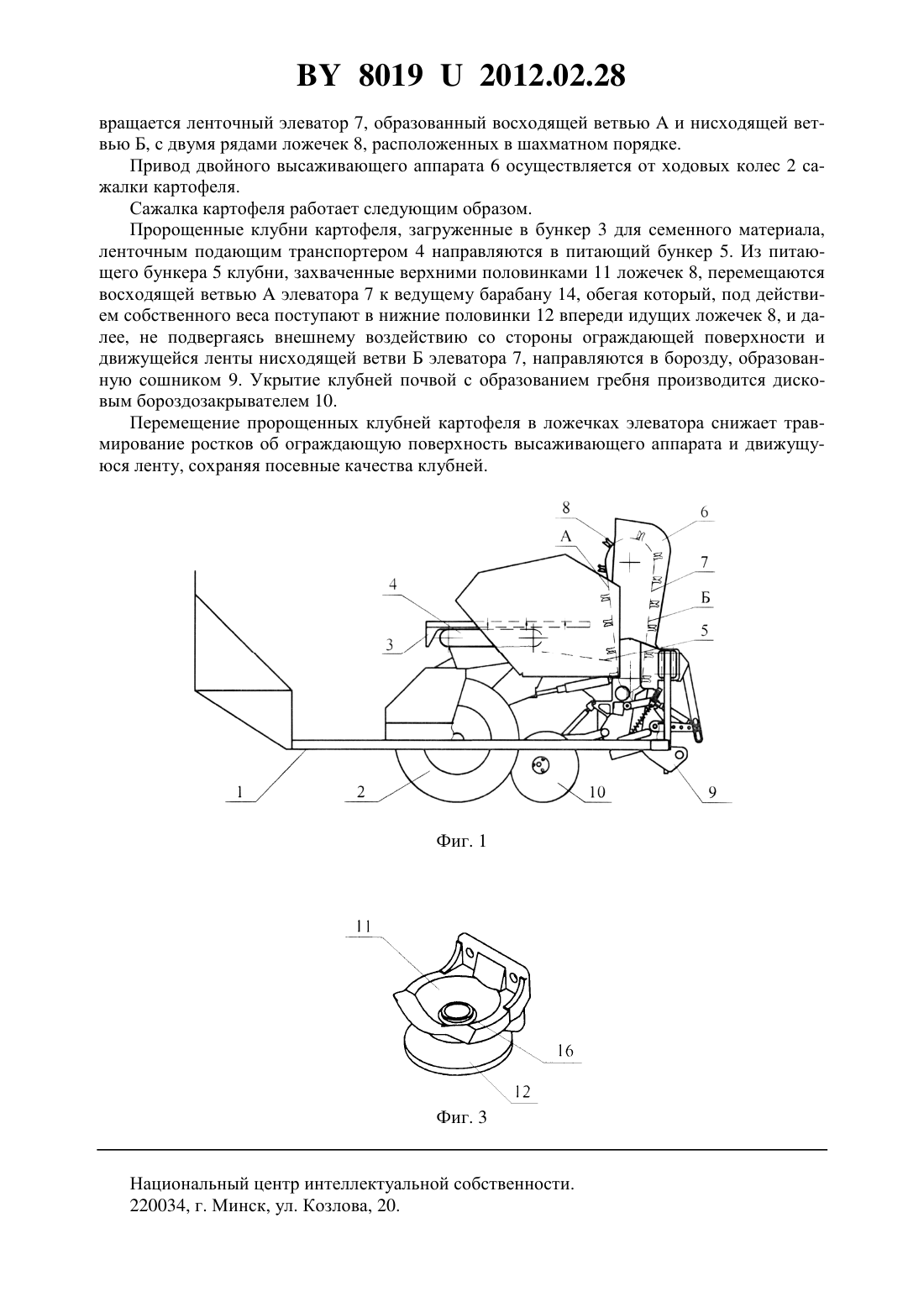

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Комлач Дмитрий Иванович Полобок Виктор Николаевич Мисников Константин Николаевич Белько Александр Владимирович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Сажалка картофеля, включающая раму с ходовыми колесами, бункер с ленточным подающим транспортером, питающий бункер, сошник, дисковый бороздозакрыватель, ложечковый высаживающий аппарат, расположенный вертикально, отличающаяся тем, что ложечки высаживающего аппарата выполнены из верхней и нижней сферических половинок, соединенных между собой фиксатором, кроме того, верхняя половинка ложечки прикреплена установочными болтами к ленточному элеватору.(56) 1. Кандаулов Н.М., Алексейчик Л.Н., Алесенко В.М. Машины для возделывания и уборки картофеля. - МинскУраджай, 1978. - 192 с. 2. Патент 4008826 , МПК 01 9/0001 9/0201 9/04, 1977. 3. Патент 6244201 (1), МПК 01 9/0201 9/08, 2001 (прототип). Полезная модель относится к сельскохозяйственному машиностроению, а именно к навесным машинам для посадки пророщенных клубней картофеля. Известна сажалка картофеля, включающая установленные на раме ходовые колеса,бункер для клубней, ленточный подающий транспортер, сошниково-заделывающую группу и высаживающий аппарат, представляющий собой ложечковый элеватор ленточного типа, выполненный в виде двухскатного спуска 1. Известна сажалка картофеля, включающая несущий брус с ходовыми колесами, бункер для пророщенных клубней, клубненаправитель, дозирующий барабан, вертикальный ложечковый высаживающий аппарат и систему автоматики для дозированной, непрерывной подачи клубней к ложечкам высаживающего аппарата 2. Наиболее близкой к полезной модели по технической сущности является сажалка картофеля, состоящая из рамы с ходовыми колесами, сошников, бороздозакрывающих рабочих органов, основного бункера с ленточным подающим транспортером, промежуточным питающим бункером и двойным ложечковым высаживающим аппаратом, расположенным вертикально, тяговым органом которого является цепь с закрепленными на ней цилиндрическими лопатками 3. Недостатком такого рода сажалок является большое число сломанных и травмированных ростков по причине соударения клубней картофеля с кожухом высаживающего аппарата и с тыльной стороной ложечек при их движении по нисходящей ветви элеватора, что приводит к ухудшению посадочных качеств клубней, способствует появлению неравномерных и запоздалых всходов. Задачей заявляемой полезной модели является уменьшение травмирования ростков картофеля при посадке. Поставленная задача достигается тем, что в сажалке картофеля, включающей раму с ходовыми колесами, бункер с ленточным подающим транспортером, питающий бункер,сошник, дисковый бороздозакрыватель, ложечковый высаживающий аппарат, расположенный вертикально, ложечки высаживающего аппарата выполнены из верхней и нижней сферических половинок, соединенных между собой фиксатором, кроме того, верхняя половинка ложечки прикреплена установочными болтами к ленточному элеватору. Клубень картофеля с момента подачи его из питающего бункера в высаживающий аппарат до момента поступления его в сошник перемещается в ложечке, что снижает травмирование его ростков об ограждающую поверхность высаживающего аппарата и движущийся ленточный элеватор, позволяет сохранить посевные качества посадочного материала. На фиг. 1 представлена схема предлагаемой сажалки картофеля, на фиг. 2 - схема высаживающего аппарата, на фиг. 3 - схема ложечки. Сажалка картофеля содержит раму 1 с ходовыми колесами 2, бункер 3 для семенного материала, ленточный подающий транспортер 4, питающий бункер 5, сошник 9, дисковый бороздозакрыватель 10, ложечковый высаживающий аппарат 6, расположенный вертикально, ложечки 8 высаживающего аппарата 6 выполнены из верхней сферической половинки 11 и нижней сферической половинки 12, соединенных между собой фиксатором 16,кроме того, верхняя половинка ложечки прикреплена установочными болтами 13 к ленточному элеватору 7. В корпусе высаживающего аппарата 6 помещены верхний ведущий барабан 14 большего диаметра и нижний ведомый барабан 15 меньшего диаметра. На барабанах 14 и 15 2 80192012.02.28 вращается ленточный элеватор 7, образованный восходящей ветвьюи нисходящей ветвью Б, с двумя рядами ложечек 8, расположенных в шахматном порядке. Привод двойного высаживающего аппарата 6 осуществляется от ходовых колес 2 сажалки картофеля. Сажалка картофеля работает следующим образом. Пророщенные клубни картофеля, загруженные в бункер 3 для семенного материала,ленточным подающим транспортером 4 направляются в питающий бункер 5. Из питающего бункера 5 клубни, захваченные верхними половинками 11 ложечек 8, перемещаются восходящей ветвьюэлеватора 7 к ведущему барабану 14, обегая который, под действием собственного веса поступают в нижние половинки 12 впереди идущих ложечек 8, и далее, не подвергаясь внешнему воздействию со стороны ограждающей поверхности и движущейся ленты нисходящей ветви Б элеватора 7, направляются в борозду, образованную сошником 9. Укрытие клубней почвой с образованием гребня производится дисковым бороздозакрывателем 10. Перемещение пророщенных клубней картофеля в ложечках элеватора снижает травмирование ростков об ограждающую поверхность высаживающего аппарата и движущуюся ленту, сохраняя посевные качества клубней. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
