Загрузочный комплекс

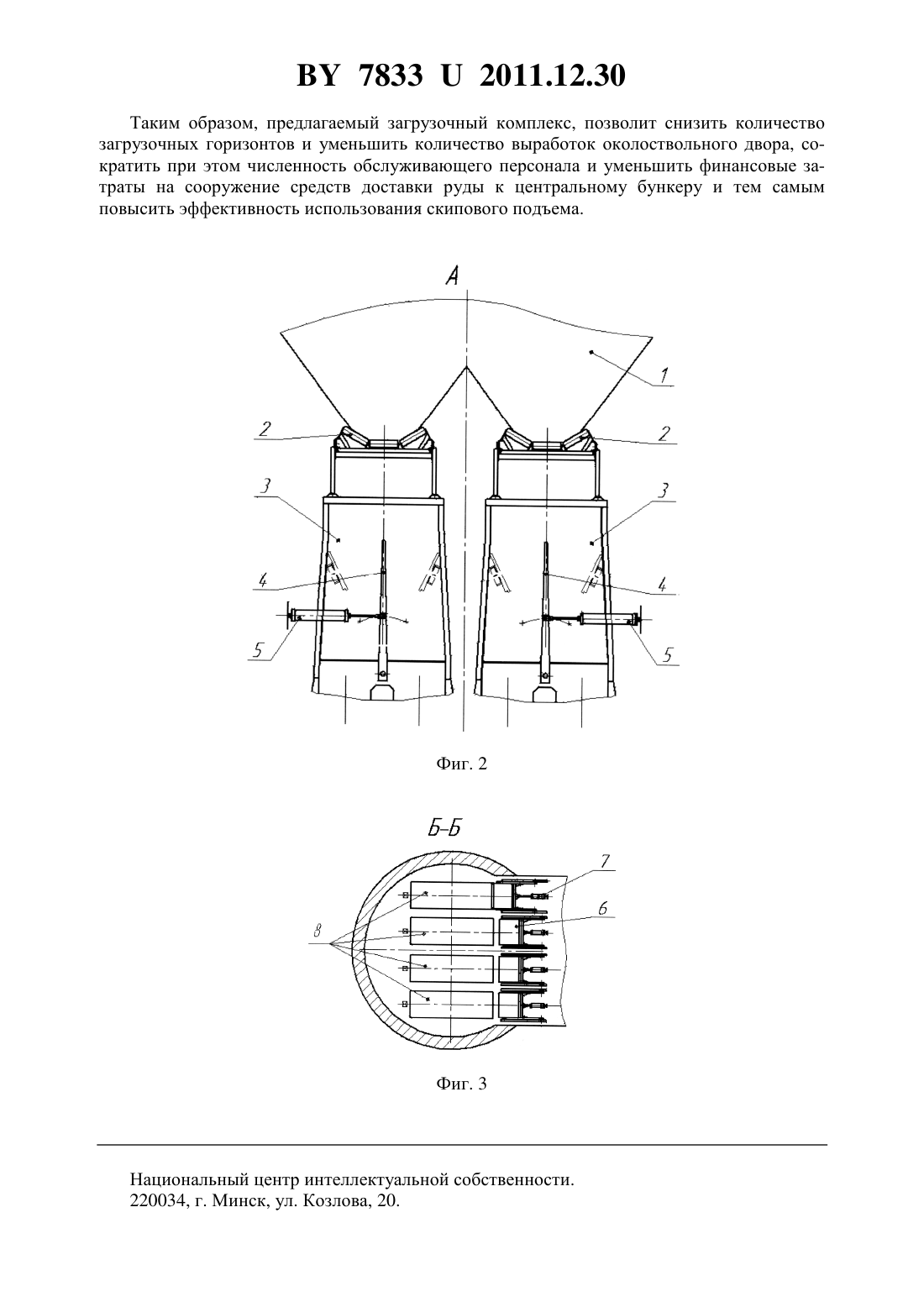

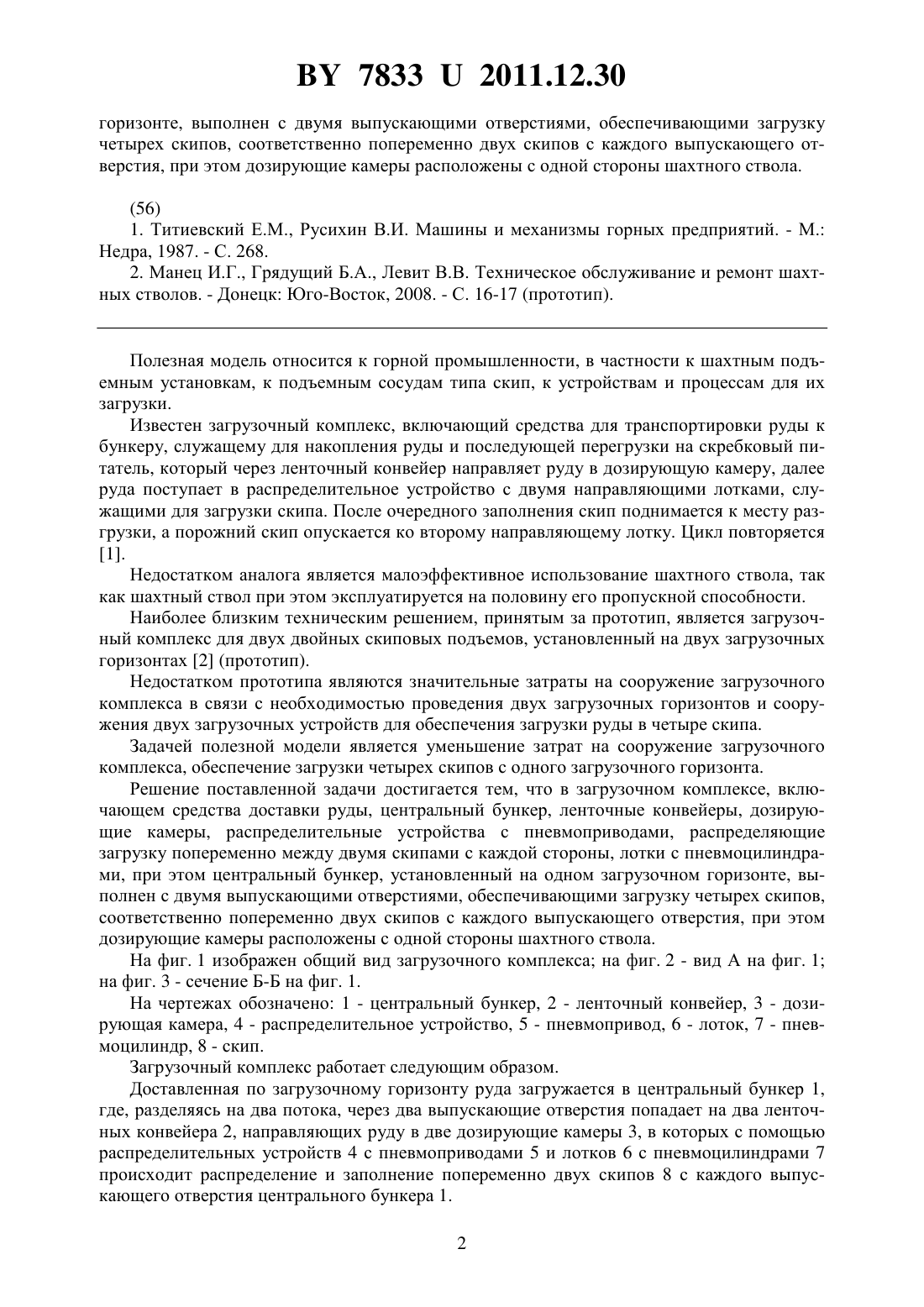

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Смычник Анатолий Данилович Плескунов Владимир Николаевич Шаповалов Валерий Иванович Плескунов Василий Анатольевич Герасимнок Татьяна Рафкатовна(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Загрузочный комплекс, включающий средства доставки руды, центральный бункер,ленточные конвейеры, дозирующие камеры, распределительные устройства с пневмоприводами, распределяющие загрузку попеременно между двумя скипами, лотки с пневмоцилиндрами, отличающийся тем, что центральный бункер, установленный на одном загрузочном 78332011.12.30 горизонте, выполнен с двумя выпускающими отверстиями, обеспечивающими загрузку четырех скипов, соответственно попеременно двух скипов с каждого выпускающего отверстия, при этом дозирующие камеры расположены с одной стороны шахтного ствола.(56) 1. Титиевский Е.М., Русихин В.И. Машины и механизмы горных предприятий. - М. Недра, 1987. - С. 268. 2. Манец И.Г., Грядущий Б.А., Левит В.В. Техническое обслуживание и ремонт шахтных стволов. - Донецк Юго-Восток, 2008. - С. 16-17 (прототип). Полезная модель относится к горной промышленности, в частности к шахтным подъемным установкам, к подъемным сосудам типа скип, к устройствам и процессам для их загрузки. Известен загрузочный комплекс, включающий средства для транспортировки руды к бункеру, служащему для накопления руды и последующей перегрузки на скребковый питатель, который через ленточный конвейер направляет руду в дозирующую камеру, далее руда поступает в распределительное устройство с двумя направляющими лотками, служащими для загрузки скипа. После очередного заполнения скип поднимается к месту разгрузки, а порожний скип опускается ко второму направляющему лотку. Цикл повторяется 1. Недостатком аналога является малоэффективное использование шахтного ствола, так как шахтный ствол при этом эксплуатируется на половину его пропускной способности. Наиболее близким техническим решением, принятым за прототип, является загрузочный комплекс для двух двойных скиповых подъемов, установленный на двух загрузочных горизонтах 2 (прототип). Недостатком прототипа являются значительные затраты на сооружение загрузочного комплекса в связи с необходимостью проведения двух загрузочных горизонтов и сооружения двух загрузочных устройств для обеспечения загрузки руды в четыре скипа. Задачей полезной модели является уменьшение затрат на сооружение загрузочного комплекса, обеспечение загрузки четырех скипов с одного загрузочного горизонта. Решение поставленной задачи достигается тем, что в загрузочном комплексе, включающем средства доставки руды, центральный бункер, ленточные конвейеры, дозирующие камеры, распределительные устройства с пневмоприводами, распределяющие загрузку попеременно между двумя скипами с каждой стороны, лотки с пневмоцилиндрами, при этом центральный бункер, установленный на одном загрузочном горизонте, выполнен с двумя выпускающими отверстиями, обеспечивающими загрузку четырех скипов,соответственно попеременно двух скипов с каждого выпускающего отверстия, при этом дозирующие камеры расположены с одной стороны шахтного ствола. На фиг. 1 изображен общий вид загрузочного комплекса на фиг. 2 - вид А на фиг. 1 на фиг. 3 - сечение Б-Б на фиг. 1. На чертежах обозначено 1 - центральный бункер, 2 - ленточный конвейер, 3 - дозирующая камера, 4 - распределительное устройство, 5 - пневмопривод, 6 - лоток, 7 - пневмоцилиндр, 8 - скип. Загрузочный комплекс работает следующим образом. Доставленная по загрузочному горизонту руда загружается в центральный бункер 1,где, разделяясь на два потока, через два выпускающие отверстия попадает на два ленточных конвейера 2, направляющих руду в две дозирующие камеры 3, в которых с помощью распределительных устройств 4 с пневмоприводами 5 и лотков 6 с пневмоцилиндрами 7 происходит распределение и заполнение попеременно двух скипов 8 с каждого выпускающего отверстия центрального бункера 1. 2 78332011.12.30 Таким образом, предлагаемый загрузочный комплекс, позволит снизить количество загрузочных горизонтов и уменьшить количество выработок околоствольного двора, сократить при этом численность обслуживающего персонала и уменьшить финансовые затраты на сооружение средств доставки руды к центральному бункеру и тем самым повысить эффективность использования скипового подъема. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
