Аппарат для репозиции большеберцовой кости

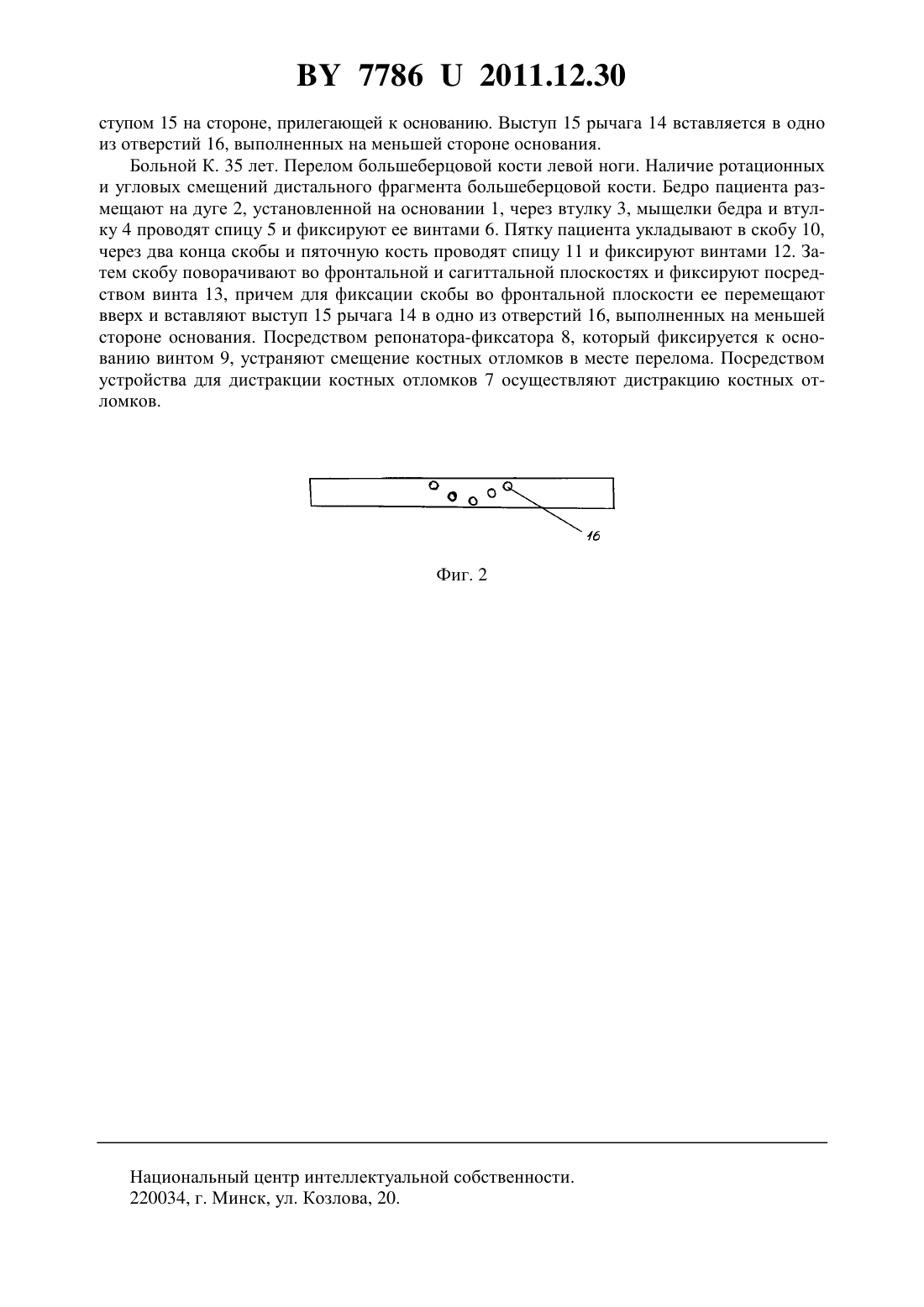

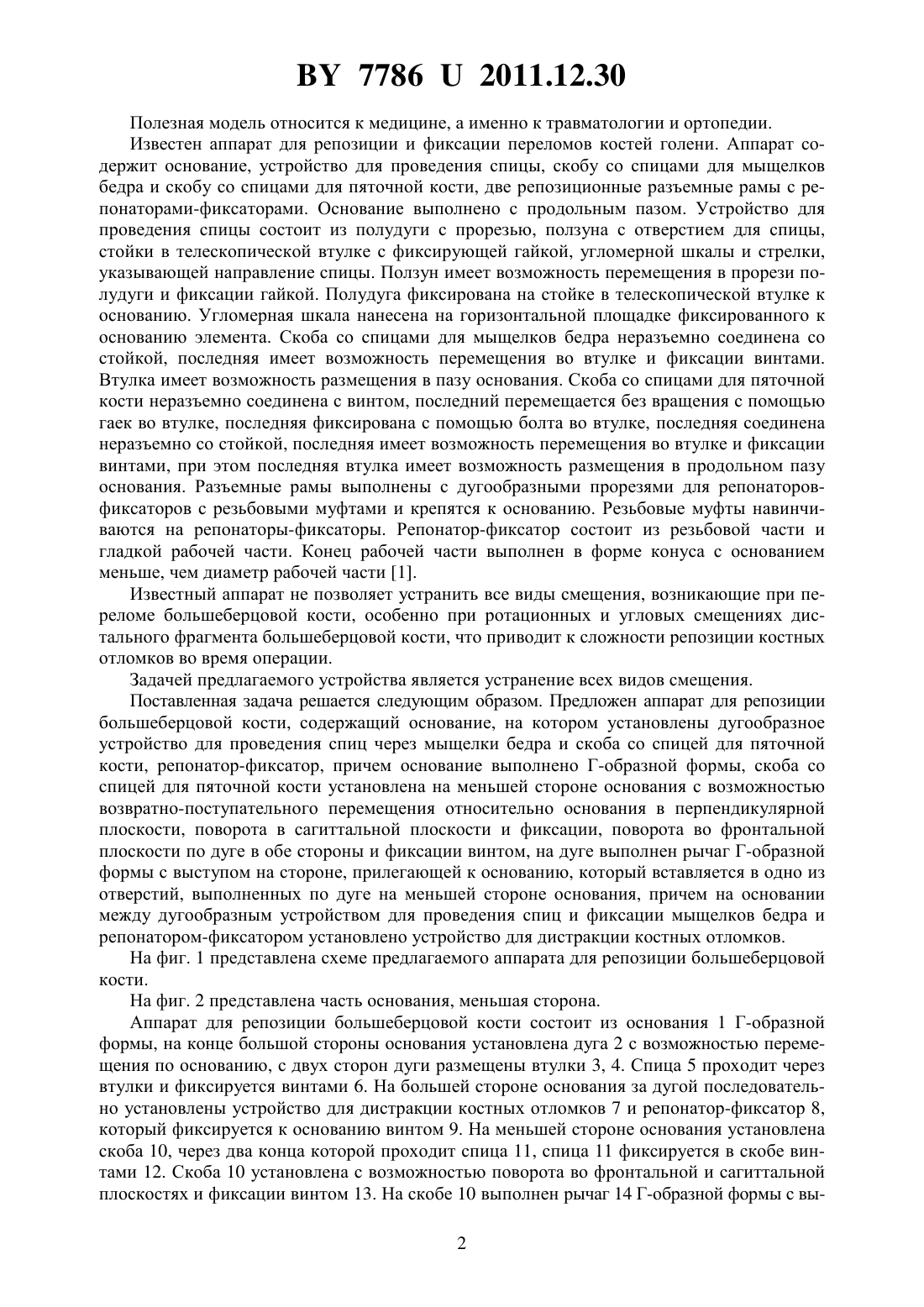

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АППАРАТ ДЛЯ РЕПОЗИЦИИ БОЛЬШЕБЕРЦОВОЙ КОСТИ(71) Заявитель Дятел Сергей Владимирович(72) Автор Дятел Сергей Владимирович(73) Патентообладатель Дятел Сергей Владимирович(57) Аппарат для репозиции большеберцовой кости, содержащий основание, на котором установлены дугообразное устройство для проведения спиц через мыщелки бедра и скоба со спицей для пяточной кости, репонатор-фиксатор, отличающийся тем, что основание выполнено Г-образной формы, скоба со спицей для пяточной кости установлена на меньшей стороне основания с возможностью возвратно-поступательного перемещения относительно основания в перпендикулярной плоскости, поворота в сагиттальной плоскости и фиксации, поворота во фронтальной плоскости по дуге в обе стороны и фиксации винтом,на дуге выполнен рычаг Г-образной формы с выступом на стороне, прилегающей к основанию, который вставляется в одно из отверстий, выполненных по дуге на меньшей стороне основания, причем на основании между дугообразным устройством для проведения спиц и фиксации мыщелков бедра и репонатором-фиксатором установлено устройство для дистракции костных отломков. 77862011.12.30 Полезная модель относится к медицине, а именно к травматологии и ортопедии. Известен аппарат для репозиции и фиксации переломов костей голени. Аппарат содержит основание, устройство для проведения спицы, скобу со спицами для мыщелков бедра и скобу со спицами для пяточной кости, две репозиционные разъемные рамы с репонаторами-фиксаторами. Основание выполнено с продольным пазом. Устройство для проведения спицы состоит из полудуги с прорезью, ползуна с отверстием для спицы,стойки в телескопической втулке с фиксирующей гайкой, угломерной шкалы и стрелки,указывающей направление спицы. Ползун имеет возможность перемещения в прорези полудуги и фиксации гайкой. Полудуга фиксирована на стойке в телескопической втулке к основанию. Угломерная шкала нанесена на горизонтальной площадке фиксированного к основанию элемента. Скоба со спицами для мыщелков бедра неразъемно соединена со стойкой, последняя имеет возможность перемещения во втулке и фиксации винтами. Втулка имеет возможность размещения в пазу основания. Скоба со спицами для пяточной кости неразъемно соединена с винтом, последний перемещается без вращения с помощью гаек во втулке, последняя фиксирована с помощью болта во втулке, последняя соединена неразъемно со стойкой, последняя имеет возможность перемещения во втулке и фиксации винтами, при этом последняя втулка имеет возможность размещения в продольном пазу основания. Разъемные рамы выполнены с дугообразными прорезями для репонаторовфиксаторов с резьбовыми муфтами и крепятся к основанию. Резьбовые муфты навинчиваются на репонаторы-фиксаторы. Репонатор-фиксатор состоит из резьбовой части и гладкой рабочей части. Конец рабочей части выполнен в форме конуса с основанием меньше, чем диаметр рабочей части 1. Известный аппарат не позволяет устранить все виды смещения, возникающие при переломе большеберцовой кости, особенно при ротационных и угловых смещениях дистального фрагмента большеберцовой кости, что приводит к сложности репозиции костных отломков во время операции. Задачей предлагаемого устройства является устранение всех видов смещения. Поставленная задача решается следующим образом. Предложен аппарат для репозиции большеберцовой кости, содержащий основание, на котором установлены дугообразное устройство для проведения спиц через мыщелки бедра и скоба со спицей для пяточной кости, репонатор-фиксатор, причем основание выполнено Г-образной формы, скоба со спицей для пяточной кости установлена на меньшей стороне основания с возможностью возвратно-поступательного перемещения относительно основания в перпендикулярной плоскости, поворота в сагиттальной плоскости и фиксации, поворота во фронтальной плоскости по дуге в обе стороны и фиксации винтом, на дуге выполнен рычаг Г-образной формы с выступом на стороне, прилегающей к основанию, который вставляется в одно из отверстий, выполненных по дуге на меньшей стороне основания, причем на основании между дугообразным устройством для проведения спиц и фиксации мыщелков бедра и репонатором-фиксатором установлено устройство для дистракции костных отломков. На фиг. 1 представлена схеме предлагаемого аппарата для репозиции большеберцовой кости. На фиг. 2 представлена часть основания, меньшая сторона. Аппарат для репозиции большеберцовой кости состоит из основания 1 Г-образной формы, на конце большой стороны основания установлена дуга 2 с возможностью перемещения по основанию, с двух сторон дуги размещены втулки 3, 4. Спица 5 проходит через втулки и фиксируется винтами 6. На большей стороне основания за дугой последовательно установлены устройство для дистракции костных отломков 7 и репонатор-фиксатор 8,который фиксируется к основанию винтом 9. На меньшей стороне основания установлена скоба 10, через два конца которой проходит спица 11, спица 11 фиксируется в скобе винтами 12. Скоба 10 установлена с возможностью поворота во фронтальной и сагиттальной плоскостях и фиксации винтом 13. На скобе 10 выполнен рычаг 14 Г-образной формы с вы 2 77862011.12.30 ступом 15 на стороне, прилегающей к основанию. Выступ 15 рычага 14 вставляется в одно из отверстий 16, выполненных на меньшей стороне основания. Больной К. 35 лет. Перелом большеберцовой кости левой ноги. Наличие ротационных и угловых смещений дистального фрагмента большеберцовой кости. Бедро пациента размещают на дуге 2, установленной на основании 1, через втулку 3, мыщелки бедра и втулку 4 проводят спицу 5 и фиксируют ее винтами 6. Пятку пациента укладывают в скобу 10,через два конца скобы и пяточную кость проводят спицу 11 и фиксируют винтами 12. Затем скобу поворачивают во фронтальной и сагиттальной плоскостях и фиксируют посредством винта 13, причем для фиксации скобы во фронтальной плоскости ее перемещают вверх и вставляют выступ 15 рычага 14 в одно из отверстий 16, выполненных на меньшей стороне основания. Посредством репонатора-фиксатора 8, который фиксируется к основанию винтом 9, устраняют смещение костных отломков в месте перелома. Посредством устройства для дистракции костных отломков 7 осуществляют дистракцию костных отломков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
