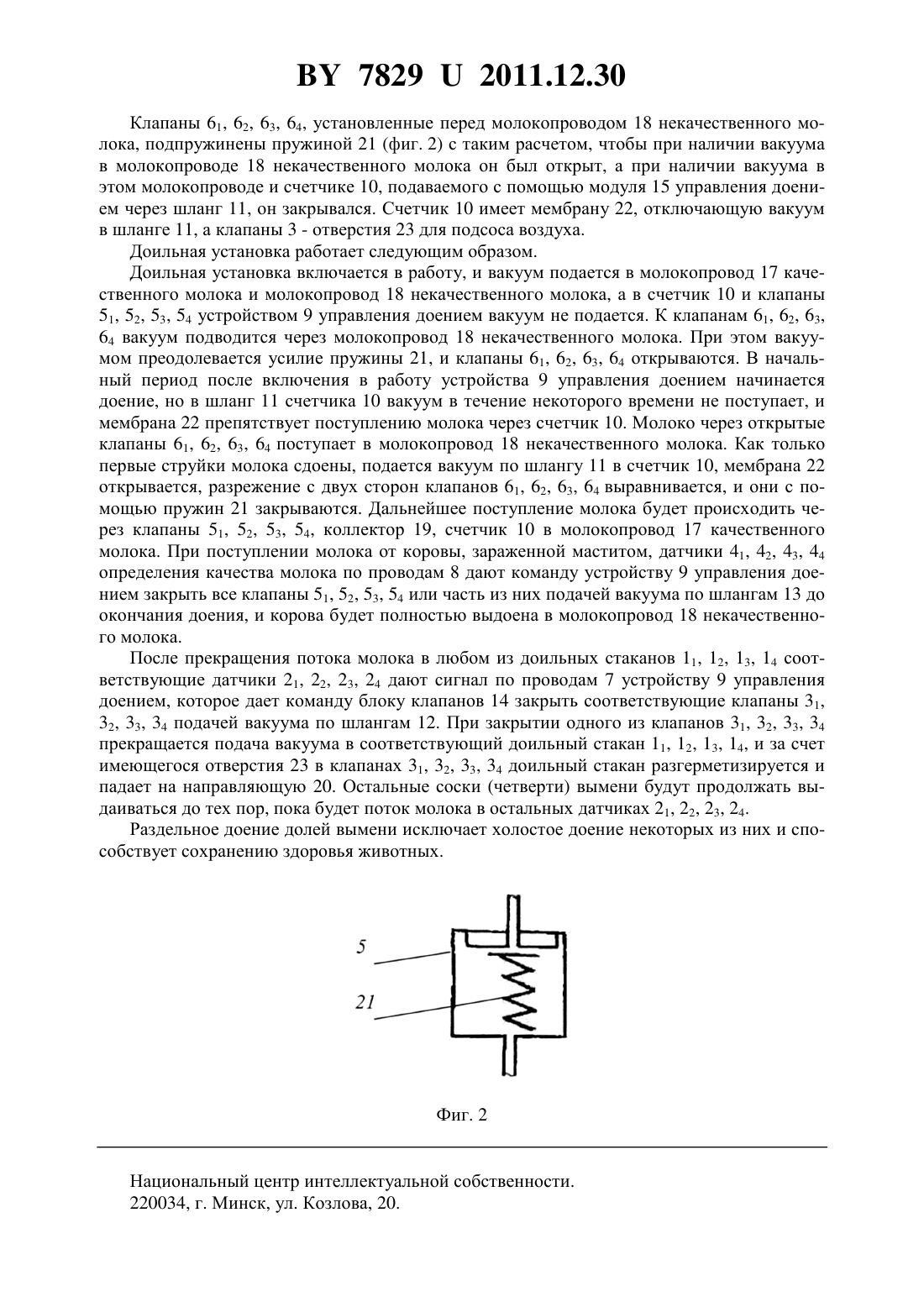

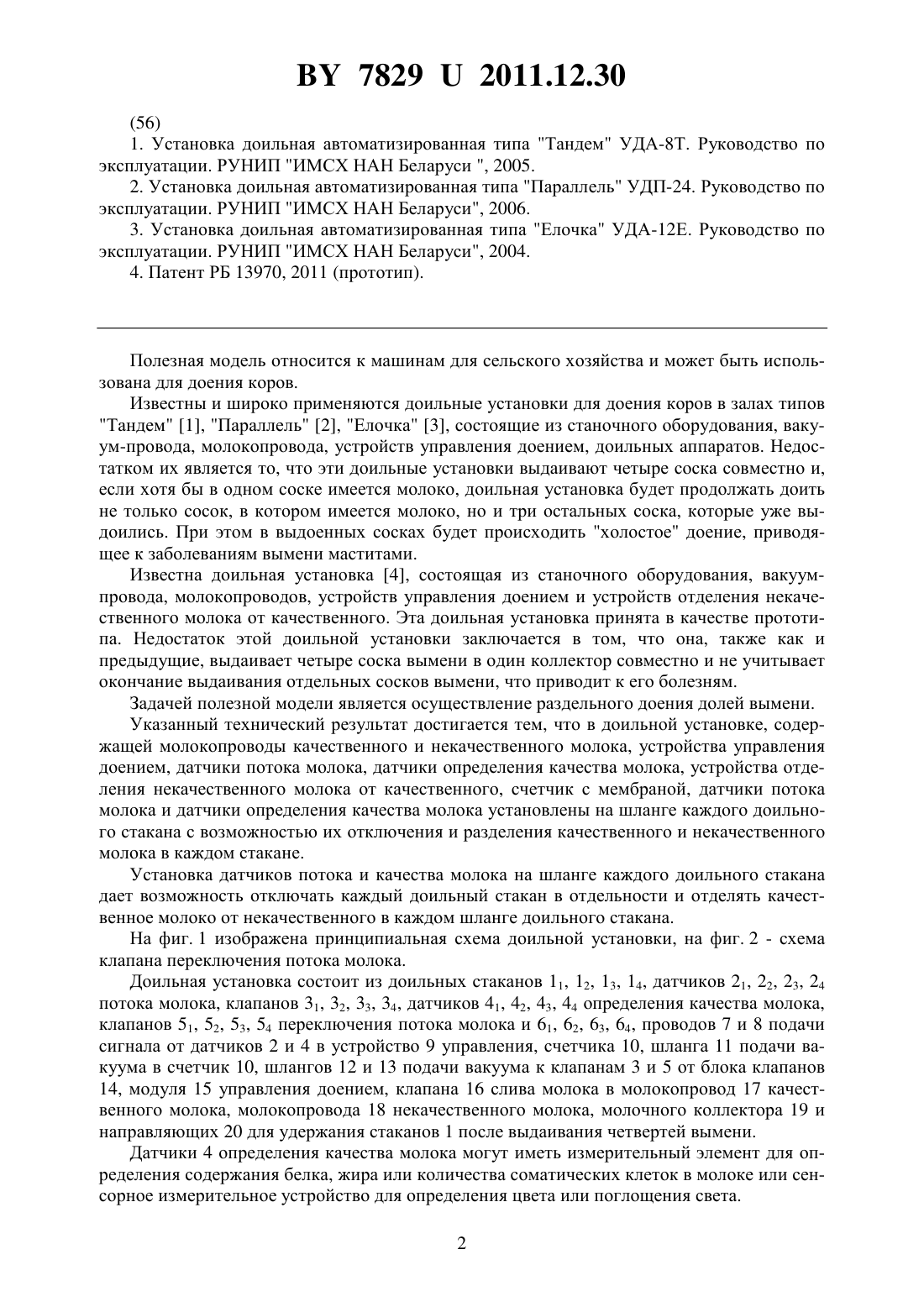

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Антошук Сергей Анатольевич Сорокин Эдуард Петрович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Доильная установка, содержащая молокопроводы качественного и некачественного молока, устройство управления доением, датчики потока молока, датчики определения качества молока, устройства отделения некачественного молока от качественного, счетчик с мембраной, отличающаяся тем, что датчики потока молока и датчики определения качества молока установлены на шланге каждого доильного стакана с возможностью их отключения и разделения качественного и некачественного молока в каждом стакане.(56) 1. Установка доильная автоматизированная типа Тандем УДА-8 Т. Руководство по эксплуатации. РУНИП ИМСХ НАН Беларуси , 2005. 2. Установка доильная автоматизированная типа Параллель УДП-24. Руководство по эксплуатации. РУНИП ИМСХ НАН Беларуси, 2006. 3. Установка доильная автоматизированная типа Елочка УДА-12 Е. Руководство по эксплуатации. РУНИП ИМСХ НАН Беларуси, 2004. 4. Патент РБ 13970, 2011 (прототип). Полезная модель относится к машинам для сельского хозяйства и может быть использована для доения коров. Известны и широко применяются доильные установки для доения коров в залах типов Тандем 1, Параллель 2, Елочка 3, состоящие из станочного оборудования, вакуум-провода, молокопровода, устройств управления доением, доильных аппаратов. Недостатком их является то, что эти доильные установки выдаивают четыре соска совместно и,если хотя бы в одном соске имеется молоко, доильная установка будет продолжать доить не только сосок, в котором имеется молоко, но и три остальных соска, которые уже выдоились. При этом в выдоенных сосках будет происходить холостое доение, приводящее к заболеваниям вымени маститами. Известна доильная установка 4, состоящая из станочного оборудования, вакуумпровода, молокопроводов, устройств управления доением и устройств отделения некачественного молока от качественного. Эта доильная установка принята в качестве прототипа. Недостаток этой доильной установки заключается в том, что она, также как и предыдущие, выдаивает четыре соска вымени в один коллектор совместно и не учитывает окончание выдаивания отдельных сосков вымени, что приводит к его болезням. Задачей полезной модели является осуществление раздельного доения долей вымени. Указанный технический результат достигается тем, что в доильной установке, содержащей молокопроводы качественного и некачественного молока, устройства управления доением, датчики потока молока, датчики определения качества молока, устройства отделения некачественного молока от качественного, счетчик с мембраной, датчики потока молока и датчики определения качества молока установлены на шланге каждого доильного стакана с возможностью их отключения и разделения качественного и некачественного молока в каждом стакане. Установка датчиков потока и качества молока на шланге каждого доильного стакана дает возможность отключать каждый доильный стакан в отдельности и отделять качественное молоко от некачественного в каждом шланге доильного стакана. На фиг. 1 изображена принципиальная схема доильной установки, на фиг. 2 - схема клапана переключения потока молока. Доильная установка состоит из доильных стаканов 11, 12, 13, 14, датчиков 21, 22, 23, 24 потока молока, клапанов 31, 32, 33, 34, датчиков 41, 42, 43, 44 определения качества молока,клапанов 51, 52, 53, 54 переключения потока молока и 61, 62, 63, 64, проводов 7 и 8 подачи сигнала от датчиков 2 и 4 в устройство 9 управления, счетчика 10, шланга 11 подачи вакуума в счетчик 10, шлангов 12 и 13 подачи вакуума к клапанам 3 и 5 от блока клапанов 14, модуля 15 управления доением, клапана 16 слива молока в молокопровод 17 качественного молока, молокопровода 18 некачественного молока, молочного коллектора 19 и направляющих 20 для удержания стаканов 1 после выдаивания четвертей вымени. Датчики 4 определения качества молока могут иметь измерительный элемент для определения содержания белка, жира или количества соматических клеток в молоке или сенсорное измерительное устройство для определения цвета или поглощения света. 2 78292011.12.30 Клапаны 61, 62, 63, 64, установленные перед молокопроводом 18 некачественного молока, подпружинены пружиной 21 (фиг. 2) с таким расчетом, чтобы при наличии вакуума в молокопроводе 18 некачественного молока он был открыт, а при наличии вакуума в этом молокопроводе и счетчике 10, подаваемого с помощью модуля 15 управления доением через шланг 11, он закрывался. Счетчик 10 имеет мембрану 22, отключающую вакуум в шланге 11, а клапаны 3 - отверстия 23 для подсоса воздуха. Доильная установка работает следующим образом. Доильная установка включается в работу, и вакуум подается в молокопровод 17 качественного молока и молокопровод 18 некачественного молока, а в счетчик 10 и клапаны 51, 52, 53, 54 устройством 9 управления доением вакуум не подается. К клапанам 61, 62, 63,64 вакуум подводится через молокопровод 18 некачественного молока. При этом вакуумом преодолевается усилие пружины 21, и клапаны 61, 62, 63, 64 открываются. В начальный период после включения в работу устройства 9 управления доением начинается доение, но в шланг 11 счетчика 10 вакуум в течение некоторого времени не поступает, имембрана 22 препятствует поступлению молока через счетчик 10. Молоко через открытые клапаны 61, 62, 63, 64 поступает в молокопровод 18 некачественного молока. Как только первые струйки молока сдоены, подается вакуум по шлангу 11 в счетчик 10, мембрана 22 открывается, разрежение с двух сторон клапанов 61, 62, 63, 64 выравнивается, и они с помощью пружин 21 закрываются. Дальнейшее поступление молока будет происходить через клапаны 51, 52, 53, 54, коллектор 19, счетчик 10 в молокопровод 17 качественного молока. При поступлении молока от коровы, зараженной маститом, датчики 41, 42, 43, 44 определения качества молока по проводам 8 дают команду устройству 9 управления доением закрыть все клапаны 51, 52, 53, 54 или часть из них подачей вакуума по шлангам 13 до окончания доения, и корова будет полностью выдоена в молокопровод 18 некачественного молока. После прекращения потока молока в любом из доильных стаканов 11, 12, 13, 14 соответствующие датчики 21, 22, 23, 24 дают сигнал по проводам 7 устройству 9 управления доением, которое дает команду блоку клапанов 14 закрыть соответствующие клапаны 31,32, 33, 34 подачей вакуума по шлангам 12. При закрытии одного из клапанов 31, 32, 33, 34 прекращается подача вакуума в соответствующий доильный стакан 11, 12, 13, 14, и за счет имеющегося отверстия 23 в клапанах 31, 32, 33, 34 доильный стакан разгерметизируется и падает на направляющую 20. Остальные соски (четверти) вымени будут продолжать выдаиваться до тех пор, пока будет поток молока в остальных датчиках 21, 22, 23, 24. Раздельное доение долей вымени исключает холостое доение некоторых из них и способствует сохранению здоровья животных. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: A01J 5/00

Метки: доильная, установка
