Доильная установка

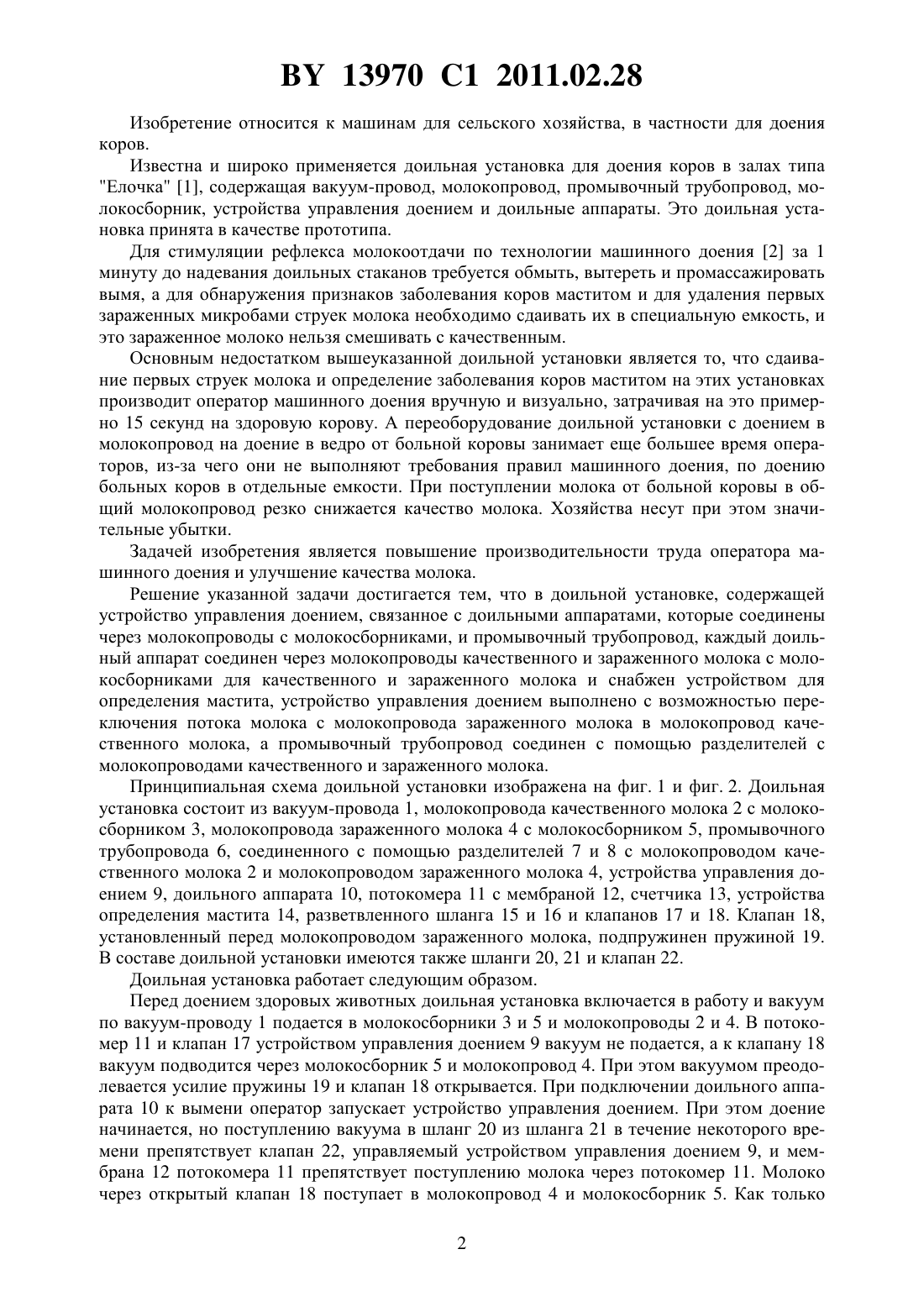

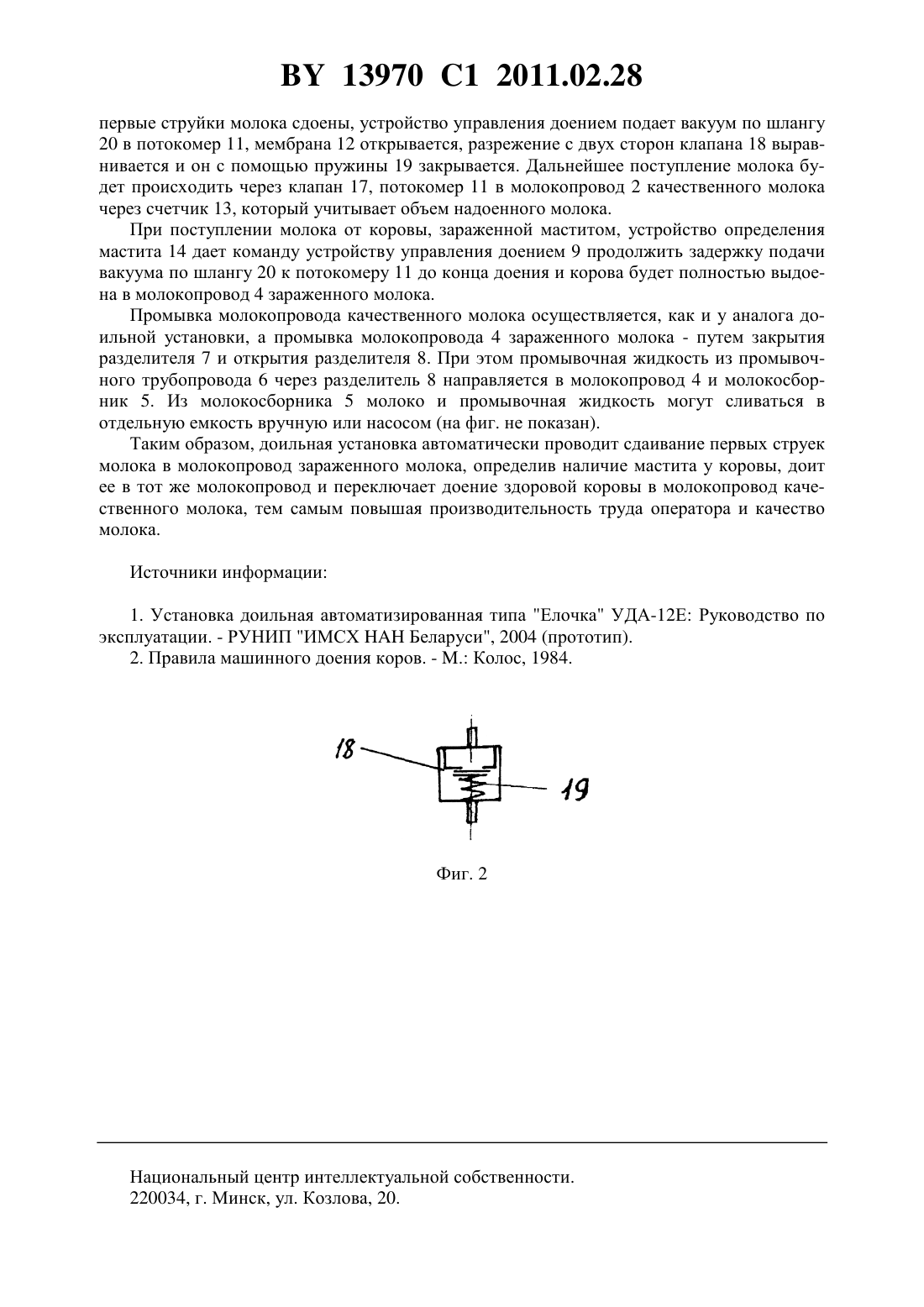

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Сорокин Эдуард Петрович Китиков Вадим Олегович Самосюк Владимир Георгиевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Доильная установка, содержащая устройство управления доением, связанное с доильными аппаратами, которые соединены через молокопроводы с молокосборниками, и промывочный трубопровод, отличающаяся тем, что каждый доильный аппарат соединен через молокопроводы качественного и зараженного молока с молокосборниками для качественного и зараженного молока и снабжен устройством для определения мастита,устройство управления доением выполнено с возможностью переключения потока молока с молокопровода зараженного молока в молокопровод качественного молока, а промывочный трубопровод соединен с помощью разделителей с молокопроводами качественного и зараженного молока. 13970 1 2011.02.28 Изобретение относится к машинам для сельского хозяйства, в частности для доения коров. Известна и широко применяется доильная установка для доения коров в залах типа Елочка 1, содержащая вакуум-провод, молокопровод, промывочный трубопровод, молокосборник, устройства управления доением и доильные аппараты. Это доильная установка принята в качестве прототипа. Для стимуляции рефлекса молокоотдачи по технологии машинного доения 2 за 1 минуту до надевания доильных стаканов требуется обмыть, вытереть и промассажировать вымя, а для обнаружения признаков заболевания коров маститом и для удаления первых зараженных микробами струек молока необходимо сдаивать их в специальную емкость, и это зараженное молоко нельзя смешивать с качественным. Основным недостатком вышеуказанной доильной установки является то, что сдаивание первых струек молока и определение заболевания коров маститом на этих установках производит оператор машинного доения вручную и визуально, затрачивая на это примерно 15 секунд на здоровую корову. А переоборудование доильной установки с доением в молокопровод на доение в ведро от больной коровы занимает еще большее время операторов, из-за чего они не выполняют требования правил машинного доения, по доению больных коров в отдельные емкости. При поступлении молока от больной коровы в общий молокопровод резко снижается качество молока. Хозяйства несут при этом значительные убытки. Задачей изобретения является повышение производительности труда оператора машинного доения и улучшение качества молока. Решение указанной задачи достигается тем, что в доильной установке, содержащей устройство управления доением, связанное с доильными аппаратами, которые соединены через молокопроводы с молокосборниками, и промывочный трубопровод, каждый доильный аппарат соединен через молокопроводы качественного и зараженного молока с молокосборниками для качественного и зараженного молока и снабжен устройством для определения мастита, устройство управления доением выполнено с возможностью переключения потока молока с молокопровода зараженного молока в молокопровод качественного молока, а промывочный трубопровод соединен с помощью разделителей с молокопроводами качественного и зараженного молока. Принципиальная схема доильной установки изображена на фиг. 1 и фиг. 2. Доильная установка состоит из вакуум-провода 1, молокопровода качественного молока 2 с молокосборником 3, молокопровода зараженного молока 4 с молокосборником 5, промывочного трубопровода 6, соединенного с помощью разделителей 7 и 8 с молокопроводом качественного молока 2 и молокопроводом зараженного молока 4, устройства управления доением 9, доильного аппарата 10, потокомера 11 с мембраной 12, счетчика 13, устройства определения мастита 14, разветвленного шланга 15 и 16 и клапанов 17 и 18. Клапан 18,установленный перед молокопроводом зараженного молока, подпружинен пружиной 19. В составе доильной установки имеются также шланги 20, 21 и клапан 22. Доильная установка работает следующим образом. Перед доением здоровых животных доильная установка включается в работу и вакуум по вакуум-проводу 1 подается в молокосборники 3 и 5 и молокопроводы 2 и 4. В потокомер 11 и клапан 17 устройством управления доением 9 вакуум не подается, а к клапану 18 вакуум подводится через молокосборник 5 и молокопровод 4. При этом вакуумом преодолевается усилие пружины 19 и клапан 18 открывается. При подключении доильного аппарата 10 к вымени оператор запускает устройство управления доением. При этом доение начинается, но поступлению вакуума в шланг 20 из шланга 21 в течение некоторого времени препятствует клапан 22, управляемый устройством управления доением 9, и мембрана 12 потокомера 11 препятствует поступлению молока через потокомер 11. Молоко через открытый клапан 18 поступает в молокопровод 4 и молокосборник 5. Как только 2 13970 1 2011.02.28 первые струйки молока сдоены, устройство управления доением подает вакуум по шлангу 20 в потокомер 11, мембрана 12 открывается, разрежение с двух сторон клапана 18 выравнивается и он с помощью пружины 19 закрывается. Дальнейшее поступление молока будет происходить через клапан 17, потокомер 11 в молокопровод 2 качественного молока через счетчик 13, который учитывает объем надоенного молока. При поступлении молока от коровы, зараженной маститом, устройство определения мастита 14 дает команду устройству управления доением 9 продолжить задержку подачи вакуума по шлангу 20 к потокомеру 11 до конца доения и корова будет полностью выдоена в молокопровод 4 зараженного молока. Промывка молокопровода качественного молока осуществляется, как и у аналога доильной установки, а промывка молокопровода 4 зараженного молока - путем закрытия разделителя 7 и открытия разделителя 8. При этом промывочная жидкость из промывочного трубопровода 6 через разделитель 8 направляется в молокопровод 4 и молокосборник 5. Из молокосборника 5 молоко и промывочная жидкость могут сливаться в отдельную емкость вручную или насосом (на фиг. не показан). Таким образом, доильная установка автоматически проводит сдаивание первых струек молока в молокопровод зараженного молока, определив наличие мастита у коровы, доит ее в тот же молокопровод и переключает доение здоровой коровы в молокопровод качественного молока, тем самым повышая производительность труда оператора и качество молока. Источники информации 1. Установка доильная автоматизированная типа Елочка УДА-12 Е Руководство по эксплуатации. - РУНИП ИМСХБеларуси, 2004 (прототип). 2. Правила машинного доения коров. - . Колос, 1984. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
