Устройство для прокладки каналов в грунте

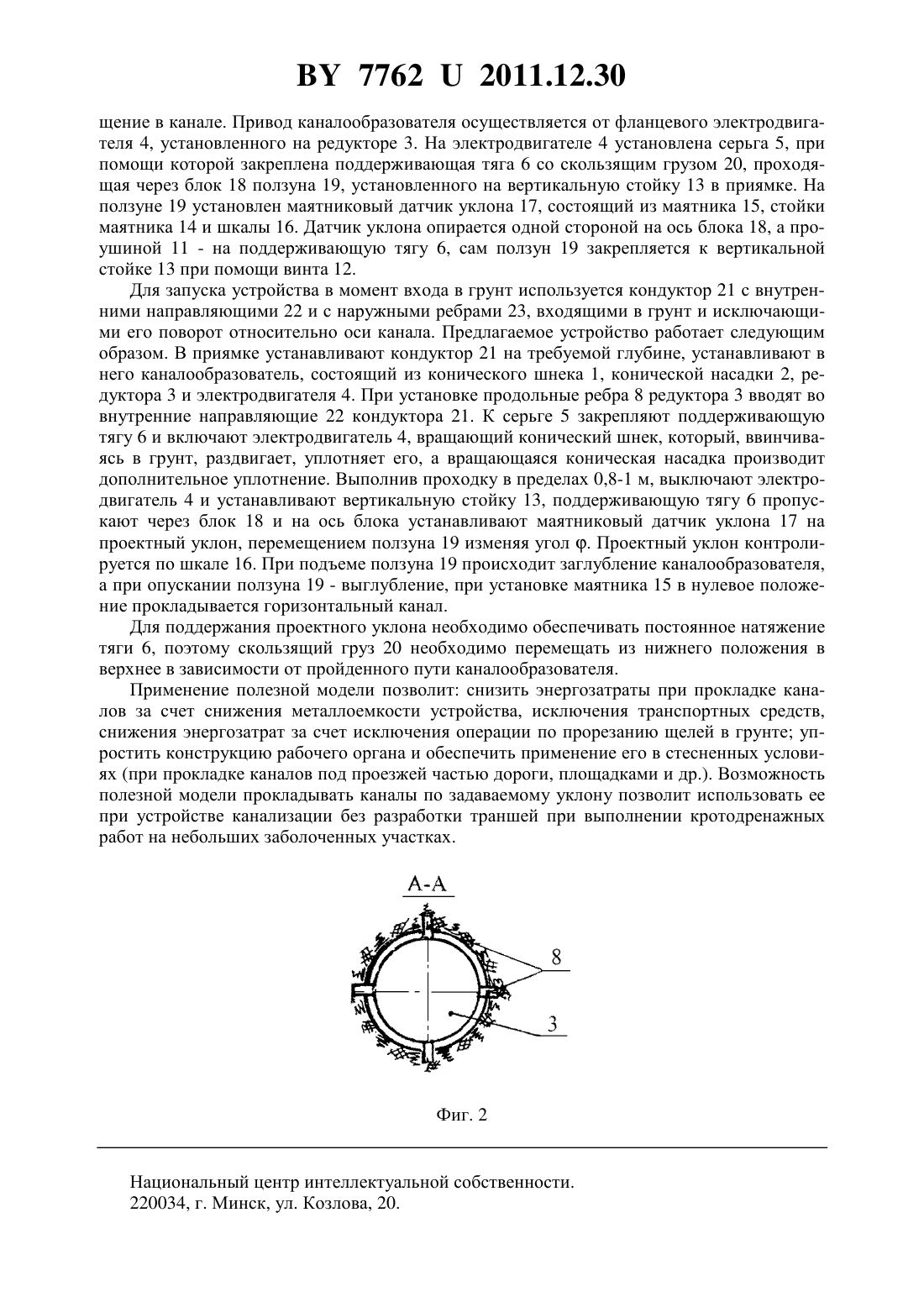

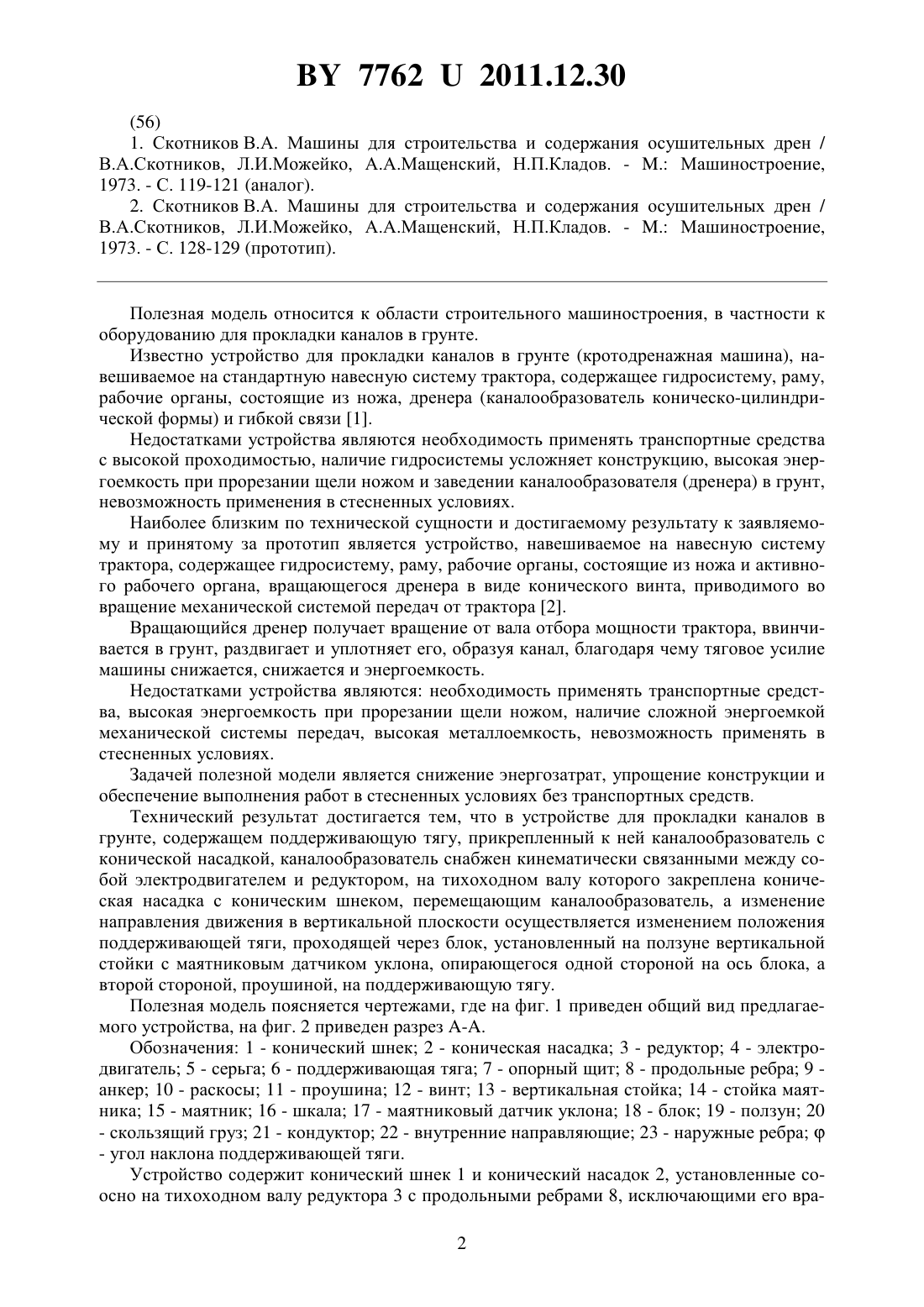

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОКЛАДКИ КАНАЛОВ В ГРУНТЕ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Есавкин Вячеслав Иванович Есавкин Сергей Вячеславович Есавкин Артур Эдуардович Чирук Виталий Александрович Омельянюк Олег Валерьевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для прокладки каналов в грунте, содержащее поддерживающую тягу,прикрепленный к ней каналообразователь с конической насадкой, отличающееся тем, что каналообразователь снабжен кинематически связанными между собой электродвигателем и редуктором, на тихоходном валу которого закреплена коническая насадка с коническим шнеком, перемещающим каналообразователь, а изменение направления движения в вертикальной плоскости осуществляется изменением положения поддерживающей тяги, проходящей через блок, установленный на ползуне вертикальной стойки с маятниковым датчиком уклона, опирающегося одной стороной на ось блока, а второй стороной, проушиной, на поддерживающую тягу. для строительства и содержания осушительных дрен / А.А.Мащенский, Н.П.Кладов. - . Машиностроение,для строительства и содержания осушительных дрен / А.А.Мащенский, Н.П.Кладов. - . Машиностроение, Полезная модель относится к области строительного машиностроения, в частности к оборудованию для прокладки каналов в грунте. Известно устройство для прокладки каналов в грунте (кротодренажная машина), навешиваемое на стандартную навесную систему трактора, содержащее гидросистему, раму,рабочие органы, состоящие из ножа, дренера (каналообразователь коническо-цилиндрической формы) и гибкой связи 1. Недостатками устройства являются необходимость применять транспортные средства с высокой проходимостью, наличие гидросистемы усложняет конструкцию, высокая энергоемкость при прорезании щели ножом и заведении каналообразователя (дренера) в грунт,невозможность применения в стесненных условиях. Наиболее близким по технической сущности и достигаемому результату к заявляемому и принятому за прототип является устройство, навешиваемое на навесную систему трактора, содержащее гидросистему, раму, рабочие органы, состоящие из ножа и активного рабочего органа, вращающегося дренера в виде конического винта, приводимого во вращение механической системой передач от трактора 2. Вращающийся дренер получает вращение от вала отбора мощности трактора, ввинчивается в грунт, раздвигает и уплотняет его, образуя канал, благодаря чему тяговое усилие машины снижается, снижается и энергоемкость. Недостатками устройства являются необходимость применять транспортные средства, высокая энергоемкость при прорезании щели ножом, наличие сложной энергоемкой механической системы передач, высокая металлоемкость, невозможность применять в стесненных условиях. Задачей полезной модели является снижение энергозатрат, упрощение конструкции и обеспечение выполнения работ в стесненных условиях без транспортных средств. Технический результат достигается тем, что в устройстве для прокладки каналов в грунте, содержащем поддерживающую тягу, прикрепленный к ней каналообразователь с конической насадкой, каналообразователь снабжен кинематически связанными между собой электродвигателем и редуктором, на тихоходном валу которого закреплена коническая насадка с коническим шнеком, перемещающим каналообразователь, а изменение направления движения в вертикальной плоскости осуществляется изменением положения поддерживающей тяги, проходящей через блок, установленный на ползуне вертикальной стойки с маятниковым датчиком уклона, опирающегося одной стороной на ось блока, а второй стороной, проушиной, на поддерживающую тягу. Полезная модель поясняется чертежами, где на фиг. 1 приведен общий вид предлагаемого устройства, на фиг. 2 приведен разрез -. Обозначения 1 - конический шнек 2 - коническая насадка 3 - редуктор 4 - электродвигатель 5 - серьга 6 - поддерживающая тяга 7 - опорный щит 8 - продольные ребра 9 анкер 10 - раскосы 11 - проушина 12 - винт 13 - вертикальная стойка 14 - стойка маятника 15 - маятник 16 - шкала 17 - маятниковый датчик уклона 18 - блок 19 - ползун 20- угол наклона поддерживающей тяги. Устройство содержит конический шнек 1 и конический насадок 2, установленные соосно на тихоходном валу редуктора 3 с продольными ребрами 8, исключающими его вра 2 77622011.12.30 щение в канале. Привод каналообразователя осуществляется от фланцевого электродвигателя 4, установленного на редукторе 3. На электродвигателе 4 установлена серьга 5, при помощи которой закреплена поддерживающая тяга 6 со скользящим грузом 20, проходящая через блок 18 ползуна 19, установленного на вертикальную стойку 13 в приямке. На ползуне 19 установлен маятниковый датчик уклона 17, состоящий из маятника 15, стойки маятника 14 и шкалы 16. Датчик уклона опирается одной стороной на ось блока 18, а проушиной 11 - на поддерживающую тягу 6, сам ползун 19 закрепляется к вертикальной стойке 13 при помощи винта 12. Для запуска устройства в момент входа в грунт используется кондуктор 21 с внутренними направляющими 22 и с наружными ребрами 23, входящими в грунт и исключающими его поворот относительно оси канала. Предлагаемое устройство работает следующим образом. В приямке устанавливают кондуктор 21 на требуемой глубине, устанавливают в него каналообразователь, состоящий из конического шнека 1, конической насадки 2, редуктора 3 и электродвигателя 4. При установке продольные ребра 8 редуктора 3 вводят во внутренние направляющие 22 кондуктора 21. К серьге 5 закрепляют поддерживающую тягу 6 и включают электродвигатель 4, вращающий конический шнек, который, ввинчиваясь в грунт, раздвигает, уплотняет его, а вращающаяся коническая насадка производит дополнительное уплотнение. Выполнив проходку в пределах 0,8-1 м, выключают электродвигатель 4 и устанавливают вертикальную стойку 13, поддерживающую тягу 6 пропускают через блок 18 и на ось блока устанавливают маятниковый датчик уклона 17 на проектный уклон, перемещением ползуна 19 изменяя угол . Проектный уклон контролируется по шкале 16. При подъеме ползуна 19 происходит заглубление каналообразователя,а при опускании ползуна 19 - выглубление, при установке маятника 15 в нулевое положение прокладывается горизонтальный канал. Для поддержания проектного уклона необходимо обеспечивать постоянное натяжение тяги 6, поэтому скользящий груз 20 необходимо перемещать из нижнего положения в верхнее в зависимости от пройденного пути каналообразователя. Применение полезной модели позволит снизить энергозатраты при прокладке каналов за счет снижения металлоемкости устройства, исключения транспортных средств,снижения энергозатрат за счет исключения операции по прорезанию щелей в грунте упростить конструкцию рабочего органа и обеспечить применение его в стесненных условиях (при прокладке каналов под проезжей частью дороги, площадками и др.). Возможность полезной модели прокладывать каналы по задаваемому уклону позволит использовать ее при устройстве канализации без разработки траншей при выполнении кротодренажных работ на небольших заболоченных участках. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
