Устройство для визуализации газового потока

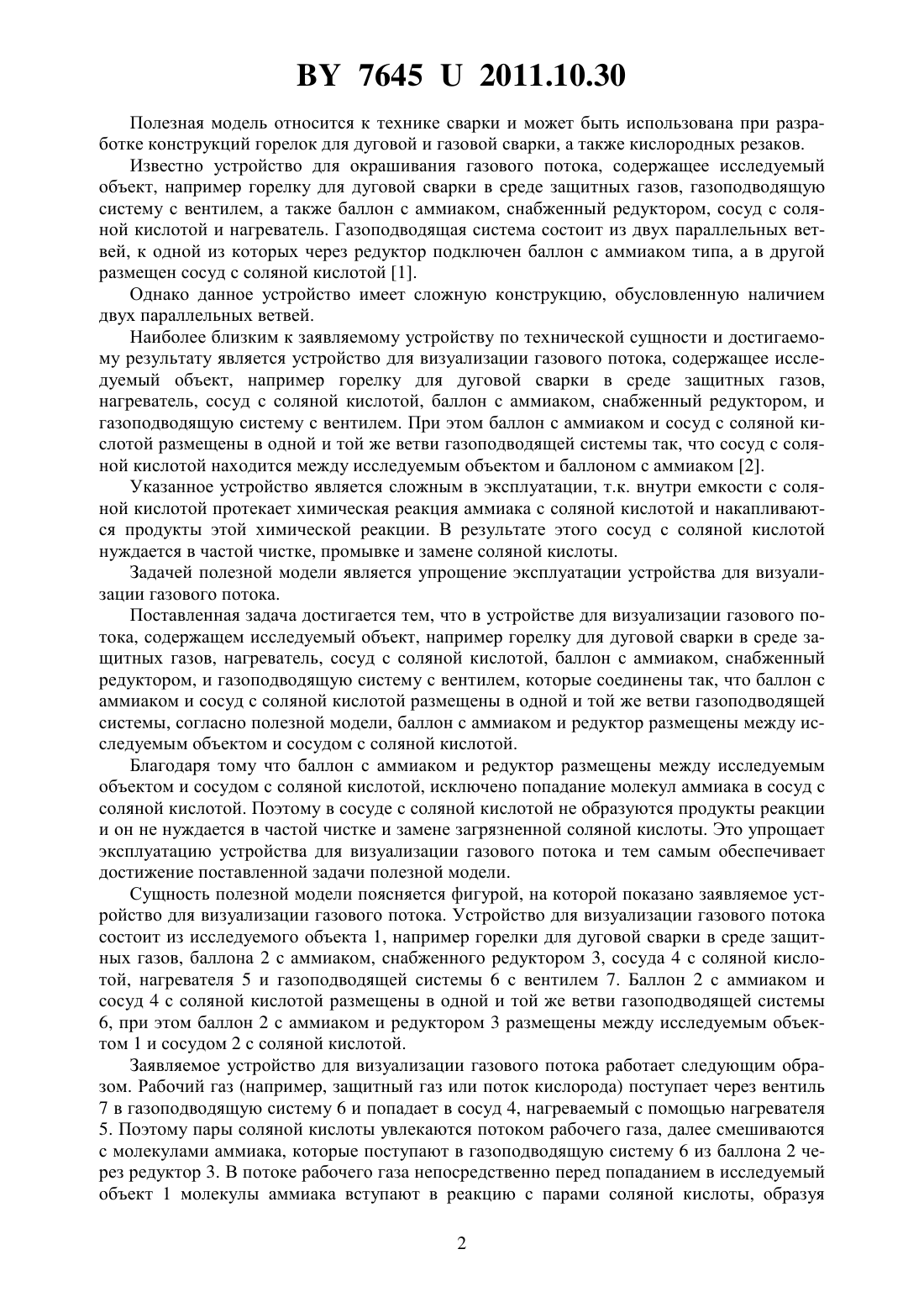

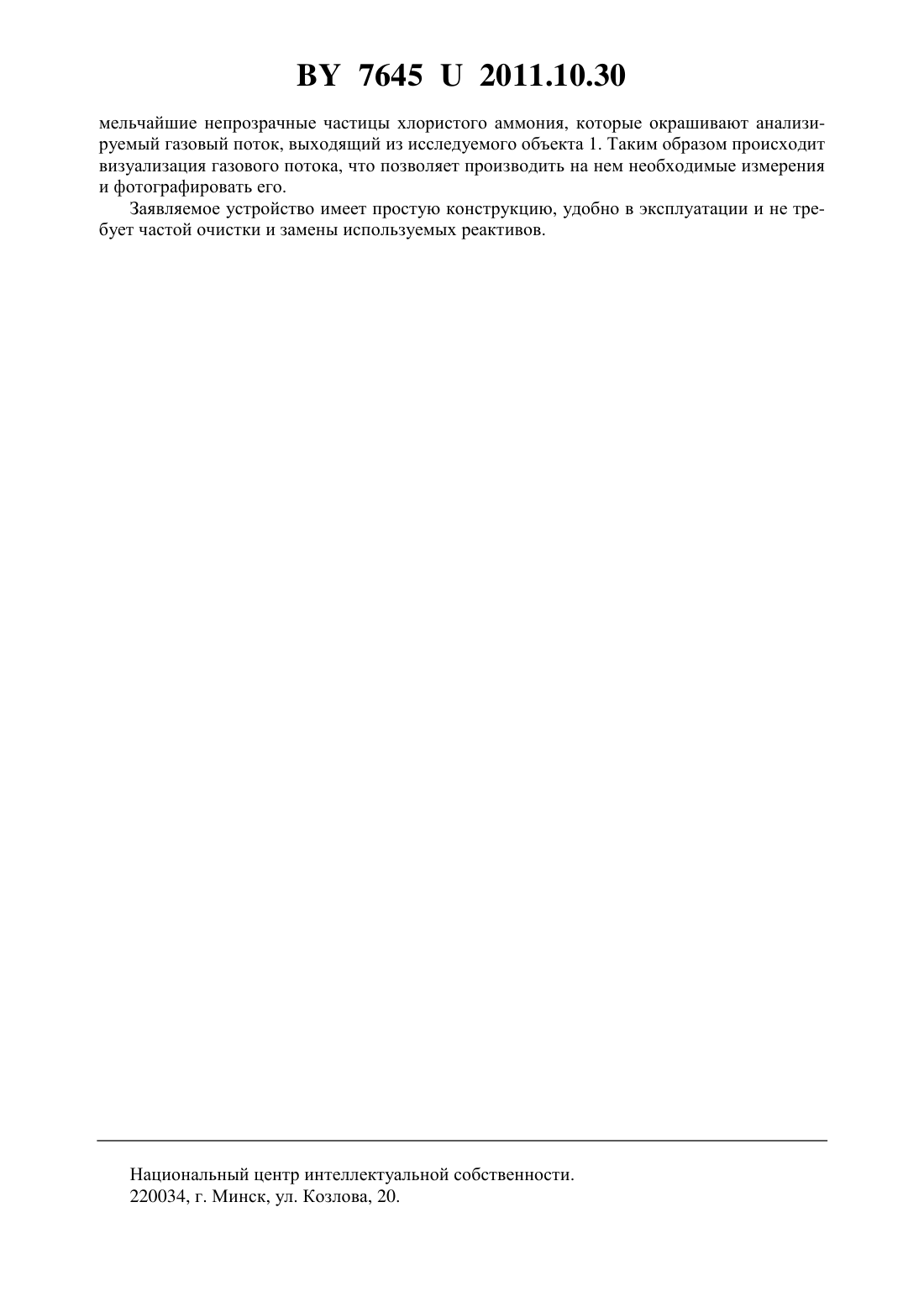

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВИЗУАЛИЗАЦИИ ГАЗОВОГО ПОТОКА(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Куликов Валерий Петрович Цумарев Юрий Алексеевич Коротеев Артур Олегович Олешкевич Дмитрий Анатольевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Устройство для визуализации газового потока, содержащее исследуемый объект, например горелку для дуговой сварки в среде защитных газов, нагреватель, сосуд с соляной кислотой, баллон с аммиаком, снабженный редуктором, и газоподводящую систему с вентилем, которые соединены так, что баллон с аммиаком и сосуд с соляной кислотой размещены в одной и той же ветви газоподводящей системы, отличающееся тем, что баллон с аммиаком и редуктор размещены между исследуемым объектом и сосудом с соляной кислотой. 76452011.10.30 Полезная модель относится к технике сварки и может быть использована при разработке конструкций горелок для дуговой и газовой сварки, а также кислородных резаков. Известно устройство для окрашивания газового потока, содержащее исследуемый объект, например горелку для дуговой сварки в среде защитных газов, газоподводящую систему с вентилем, а также баллон с аммиаком, снабженный редуктором, сосуд с соляной кислотой и нагреватель. Газоподводящая система состоит из двух параллельных ветвей, к одной из которых через редуктор подключен баллон с аммиаком типа, а в другой размещен сосуд с соляной кислотой 1. Однако данное устройство имеет сложную конструкцию, обусловленную наличием двух параллельных ветвей. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является устройство для визуализации газового потока, содержащее исследуемый объект, например горелку для дуговой сварки в среде защитных газов,нагреватель, сосуд с соляной кислотой, баллон с аммиаком, снабженный редуктором, и газоподводящую систему с вентилем. При этом баллон с аммиаком и сосуд с соляной кислотой размещены в одной и той же ветви газоподводящей системы так, что сосуд с соляной кислотой находится между исследуемым объектом и баллоном с аммиаком 2. Указанное устройство является сложным в эксплуатации, т.к. внутри емкости с соляной кислотой протекает химическая реакция аммиака с соляной кислотой и накапливаются продукты этой химической реакции. В результате этого сосуд с соляной кислотой нуждается в частой чистке, промывке и замене соляной кислоты. Задачей полезной модели является упрощение эксплуатации устройства для визуализации газового потока. Поставленная задача достигается тем, что в устройстве для визуализации газового потока, содержащем исследуемый объект, например горелку для дуговой сварки в среде защитных газов, нагреватель, сосуд с соляной кислотой, баллон с аммиаком, снабженный редуктором, и газоподводящую систему с вентилем, которые соединены так, что баллон с аммиаком и сосуд с соляной кислотой размещены в одной и той же ветви газоподводящей системы, согласно полезной модели, баллон с аммиаком и редуктор размещены между исследуемым объектом и сосудом с соляной кислотой. Благодаря тому что баллон с аммиаком и редуктор размещены между исследуемым объектом и сосудом с соляной кислотой, исключено попадание молекул аммиака в сосуд с соляной кислотой. Поэтому в сосуде с соляной кислотой не образуются продукты реакции и он не нуждается в частой чистке и замене загрязненной соляной кислоты. Это упрощает эксплуатацию устройства для визуализации газового потока и тем самым обеспечивает достижение поставленной задачи полезной модели. Сущность полезной модели поясняется фигурой, на которой показано заявляемое устройство для визуализации газового потока. Устройство для визуализации газового потока состоит из исследуемого объекта 1, например горелки для дуговой сварки в среде защитных газов, баллона 2 с аммиаком, снабженного редуктором 3, сосуда 4 с соляной кислотой, нагревателя 5 и газоподводящей системы 6 с вентилем 7. Баллон 2 с аммиаком и сосуд 4 с соляной кислотой размещены в одной и той же ветви газоподводящей системы 6, при этом баллон 2 с аммиаком и редуктором 3 размещены между исследуемым объектом 1 и сосудом 2 с соляной кислотой. Заявляемое устройство для визуализации газового потока работает следующим образом. Рабочий газ (например, защитный газ или поток кислорода) поступает через вентиль 7 в газоподводящую систему 6 и попадает в сосуд 4, нагреваемый с помощью нагревателя 5. Поэтому пары соляной кислоты увлекаются потоком рабочего газа, далее смешиваются с молекулами аммиака, которые поступают в газоподводящую систему 6 из баллона 2 через редуктор 3. В потоке рабочего газа непосредственно перед попаданием в исследуемый объект 1 молекулы аммиака вступают в реакцию с парами соляной кислоты, образуя 2 76452011.10.30 мельчайшие непрозрачные частицы хлористого аммония, которые окрашивают анализируемый газовый поток, выходящий из исследуемого объекта 1. Таким образом происходит визуализация газового потока, что позволяет производить на нем необходимые измерения и фотографировать его. Заявляемое устройство имеет простую конструкцию, удобно в эксплуатации и не требует частой очистки и замены используемых реактивов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
