Устройство для визуализации газового потока

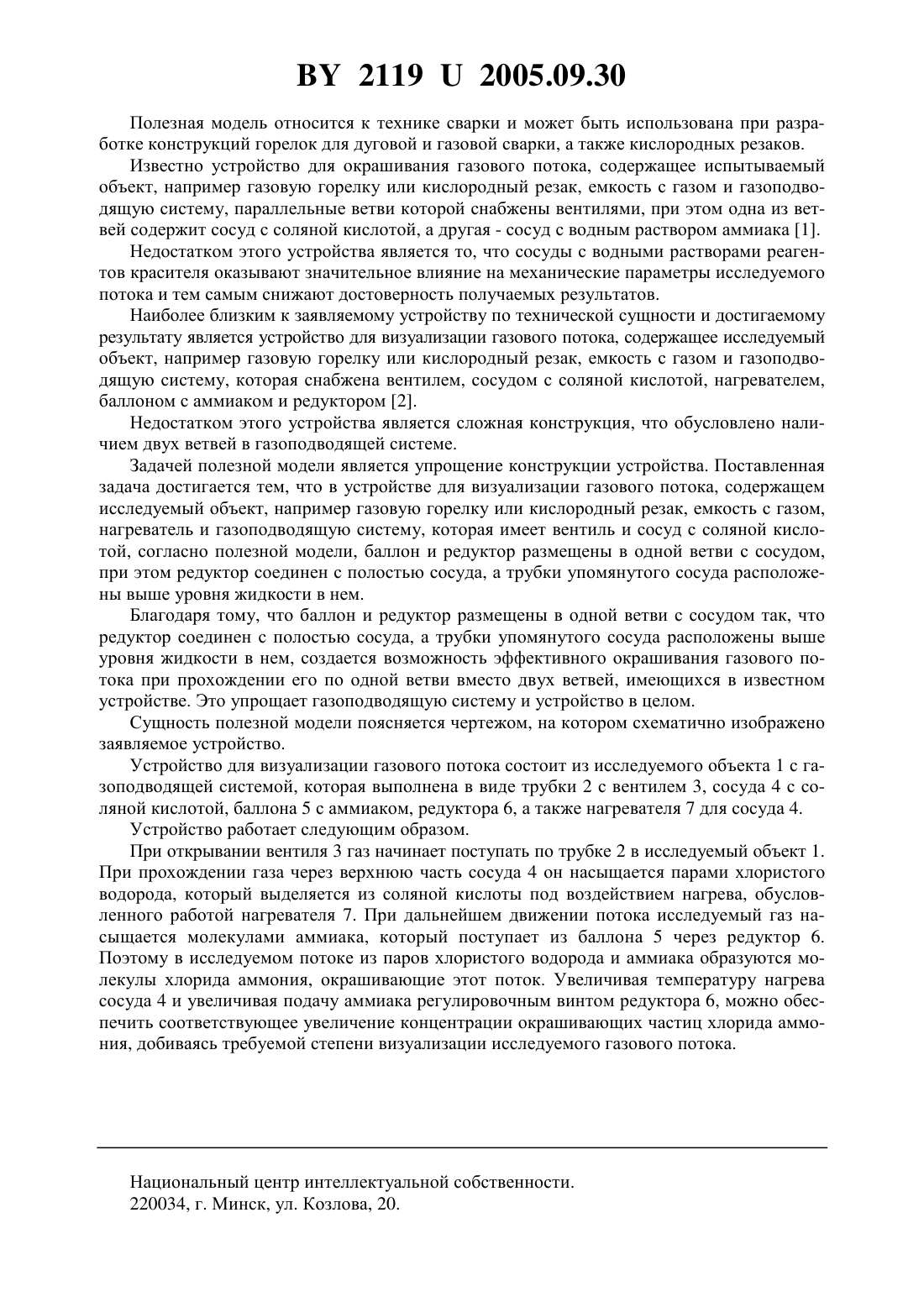

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВИЗУАЛИЗАЦИИ ГАЗОВОГО ПОТОКА(71) Заявитель ГУ Научно-исследовательский и конструкторскотехнологический институт сварки и защитных покрытий с опытным производством(72) Авторы Шелег Валерий Константинович Латыпова Елена Юрьевна Борд Наум Юрьевич Цумарев Юрий Алексеевич Антонов Анатолий Александрович(73) Патентообладатель ГУ Научно-исследовательский и конструкторскотехнологический институт сварки и защитных покрытий с опытным производством(57) Устройство для визуализации газового потока, содержащее исследуемый объект, например газовую горелку или кислородный резак, емкость с газом, нагреватель и газоподводящую систему, которая имеет вентиль и сосуд с соляной кислотой, отличающееся тем, что баллон и редуктор размещены в одной ветви с сосудом, при этом редуктор соединен с полостью сосуда, а трубки упомянутого сосуда расположены выше уровня жидкости в нем. 21192005.09.30 Полезная модель относится к технике сварки и может быть использована при разработке конструкций горелок для дуговой и газовой сварки, а также кислородных резаков. Известно устройство для окрашивания газового потока, содержащее испытываемый объект, например газовую горелку или кислородный резак, емкость с газом и газоподводящую систему, параллельные ветви которой снабжены вентилями, при этом одна из ветвей содержит сосуд с соляной кислотой, а другая - сосуд с водным раствором аммиака 1. Недостатком этого устройства является то, что сосуды с водными растворами реагентов красителя оказывают значительное влияние на механические параметры исследуемого потока и тем самым снижают достоверность получаемых результатов. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является устройство для визуализации газового потока, содержащее исследуемый объект, например газовую горелку или кислородный резак, емкость с газом и газоподводящую систему, которая снабжена вентилем, сосудом с соляной кислотой, нагревателем,баллоном с аммиаком и редуктором 2. Недостатком этого устройства является сложная конструкция, что обусловлено наличием двух ветвей в газоподводящей системе. Задачей полезной модели является упрощение конструкции устройства. Поставленная задача достигается тем, что в устройстве для визуализации газового потока, содержащем исследуемый объект, например газовую горелку или кислородный резак, емкость с газом,нагреватель и газоподводящую систему, которая имеет вентиль и сосуд с соляной кислотой, согласно полезной модели, баллон и редуктор размещены в одной ветви с сосудом,при этом редуктор соединен с полостью сосуда, а трубки упомянутого сосуда расположены выше уровня жидкости в нем. Благодаря тому, что баллон и редуктор размещены в одной ветви с сосудом так, что редуктор соединен с полостью сосуда, а трубки упомянутого сосуда расположены выше уровня жидкости в нем, создается возможность эффективного окрашивания газового потока при прохождении его по одной ветви вместо двух ветвей, имеющихся в известном устройстве. Это упрощает газоподводящую систему и устройство в целом. Сущность полезной модели поясняется чертежом, на котором схематично изображено заявляемое устройство. Устройство для визуализации газового потока состоит из исследуемого объекта 1 с газоподводящей системой, которая выполнена в виде трубки 2 с вентилем 3, сосуда 4 с соляной кислотой, баллона 5 с аммиаком, редуктора 6, а также нагревателя 7 для сосуда 4. Устройство работает следующим образом. При открывании вентиля 3 газ начинает поступать по трубке 2 в исследуемый объект 1. При прохождении газа через верхнюю часть сосуда 4 он насыщается парами хлористого водорода, который выделяется из соляной кислоты под воздействием нагрева, обусловленного работой нагревателя 7. При дальнейшем движении потока исследуемый газ насыщается молекулами аммиака, который поступает из баллона 5 через редуктор 6. Поэтому в исследуемом потоке из паров хлористого водорода и аммиака образуются молекулы хлорида аммония, окрашивающие этот поток. Увеличивая температуру нагрева сосуда 4 и увеличивая подачу аммиака регулировочным винтом редуктора 6, можно обеспечить соответствующее увеличение концентрации окрашивающих частиц хлорида аммония, добиваясь требуемой степени визуализации исследуемого газового потока. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
