Устройство для окрашивания газового потока

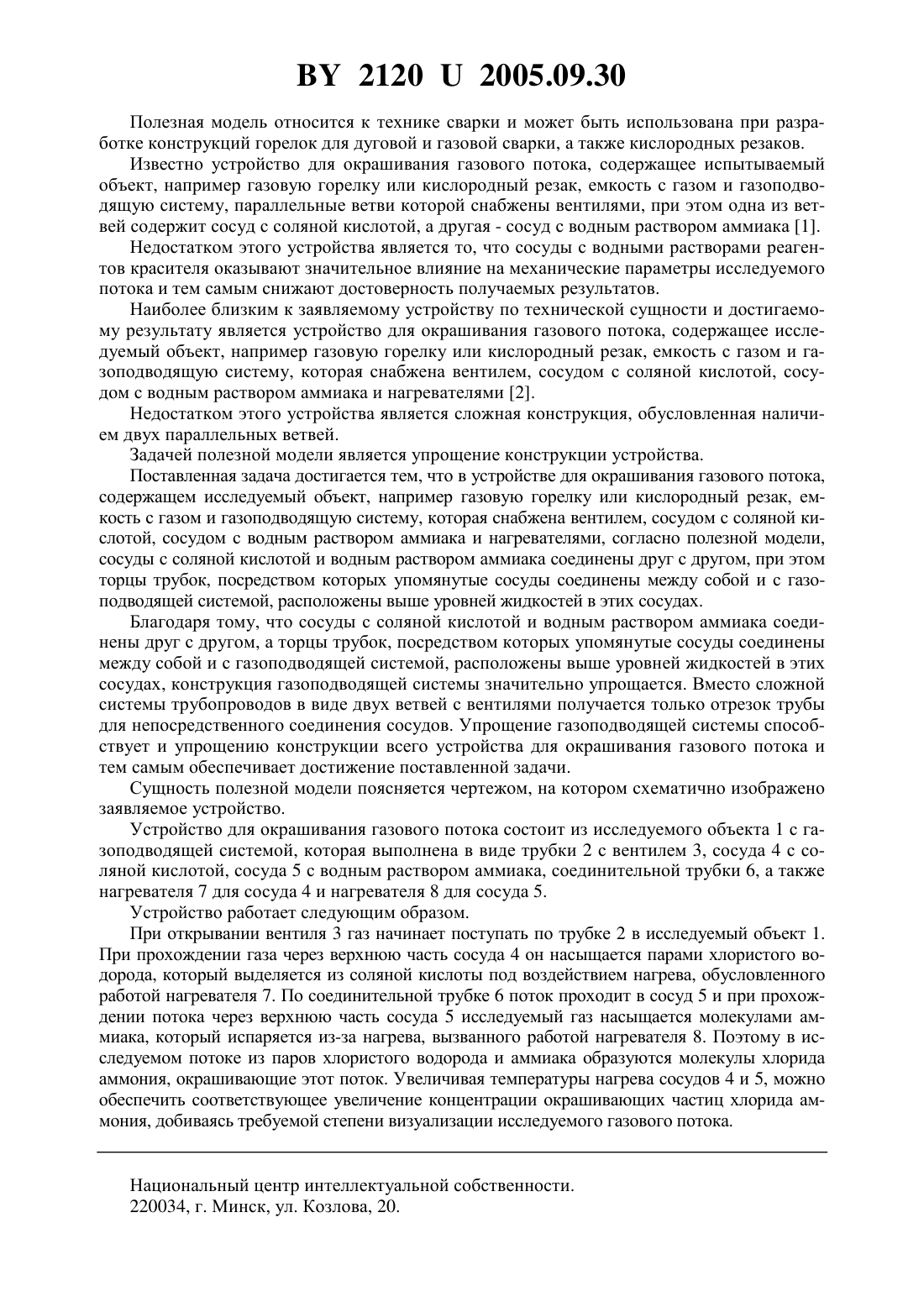

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОКРАШИВАНИЯ ГАЗОВОГО ПОТОКА(72) Авторы Шелег Валерий Константинович Латыпова Елена Юрьевна Борд Наум Юрьевич Цумарев Юрий Алексеевич Котликов Александр Максимович(57) Устройство для окрашивания газового потока, содержащее исследуемый объект, например газовую горелку или кислородный резак, емкость с газом и газоподводящую систему, которая снабжена вентилем, сосудом с соляной кислотой, сосудом с водным раствором аммиака и нагревателями, отличающееся тем, что сосуды с соляной кислотой и водным раствором аммиака соединены друг с другом, при этом торцы трубок, посредством которых упомянутые сосуды соединены между собой и с газоподводящей системой, расположены выше уровней жидкостей в этих сосудах.(56) 1. А.с. СССР 1199525, МПК В 23 К 9/16, 1985. 2. Патент Республики Беларусь 1058, МПК В 23 К 9/16, 2003. 21202005.09.30 Полезная модель относится к технике сварки и может быть использована при разработке конструкций горелок для дуговой и газовой сварки, а также кислородных резаков. Известно устройство для окрашивания газового потока, содержащее испытываемый объект, например газовую горелку или кислородный резак, емкость с газом и газоподводящую систему, параллельные ветви которой снабжены вентилями, при этом одна из ветвей содержит сосуд с соляной кислотой, а другая - сосуд с водным раствором аммиака 1. Недостатком этого устройства является то, что сосуды с водными растворами реагентов красителя оказывают значительное влияние на механические параметры исследуемого потока и тем самым снижают достоверность получаемых результатов. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является устройство для окрашивания газового потока, содержащее исследуемый объект, например газовую горелку или кислородный резак, емкость с газом и газоподводящую систему, которая снабжена вентилем, сосудом с соляной кислотой, сосудом с водным раствором аммиака и нагревателями 2. Недостатком этого устройства является сложная конструкция, обусловленная наличием двух параллельных ветвей. Задачей полезной модели является упрощение конструкции устройства. Поставленная задача достигается тем, что в устройстве для окрашивания газового потока,содержащем исследуемый объект, например газовую горелку или кислородный резак, емкость с газом и газоподводящую систему, которая снабжена вентилем, сосудом с соляной кислотой, сосудом с водным раствором аммиака и нагревателями, согласно полезной модели,сосуды с соляной кислотой и водным раствором аммиака соединены друг с другом, при этом торцы трубок, посредством которых упомянутые сосуды соединены между собой и с газоподводящей системой, расположены выше уровней жидкостей в этих сосудах. Благодаря тому, что сосуды с соляной кислотой и водным раствором аммиака соединены друг с другом, а торцы трубок, посредством которых упомянутые сосуды соединены между собой и с газоподводящей системой, расположены выше уровней жидкостей в этих сосудах, конструкция газоподводящей системы значительно упрощается. Вместо сложной системы трубопроводов в виде двух ветвей с вентилями получается только отрезок трубы для непосредственного соединения сосудов. Упрощение газоподводящей системы способствует и упрощению конструкции всего устройства для окрашивания газового потока и тем самым обеспечивает достижение поставленной задачи. Сущность полезной модели поясняется чертежом, на котором схематично изображено заявляемое устройство. Устройство для окрашивания газового потока состоит из исследуемого объекта 1 с газоподводящей системой, которая выполнена в виде трубки 2 с вентилем 3, сосуда 4 с соляной кислотой, сосуда 5 с водным раствором аммиака, соединительной трубки 6, а также нагревателя 7 для сосуда 4 и нагревателя 8 для сосуда 5. Устройство работает следующим образом. При открывании вентиля 3 газ начинает поступать по трубке 2 в исследуемый объект 1. При прохождении газа через верхнюю часть сосуда 4 он насыщается парами хлористого водорода, который выделяется из соляной кислоты под воздействием нагрева, обусловленного работой нагревателя 7. По соединительной трубке 6 поток проходит в сосуд 5 и при прохождении потока через верхнюю часть сосуда 5 исследуемый газ насыщается молекулами аммиака, который испаряется из-за нагрева, вызванного работой нагревателя 8. Поэтому в исследуемом потоке из паров хлористого водорода и аммиака образуются молекулы хлорида аммония, окрашивающие этот поток. Увеличивая температуры нагрева сосудов 4 и 5, можно обеспечить соответствующее увеличение концентрации окрашивающих частиц хлорида аммония, добиваясь требуемой степени визуализации исследуемого газового потока. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
