Устройство для исследования газового потока

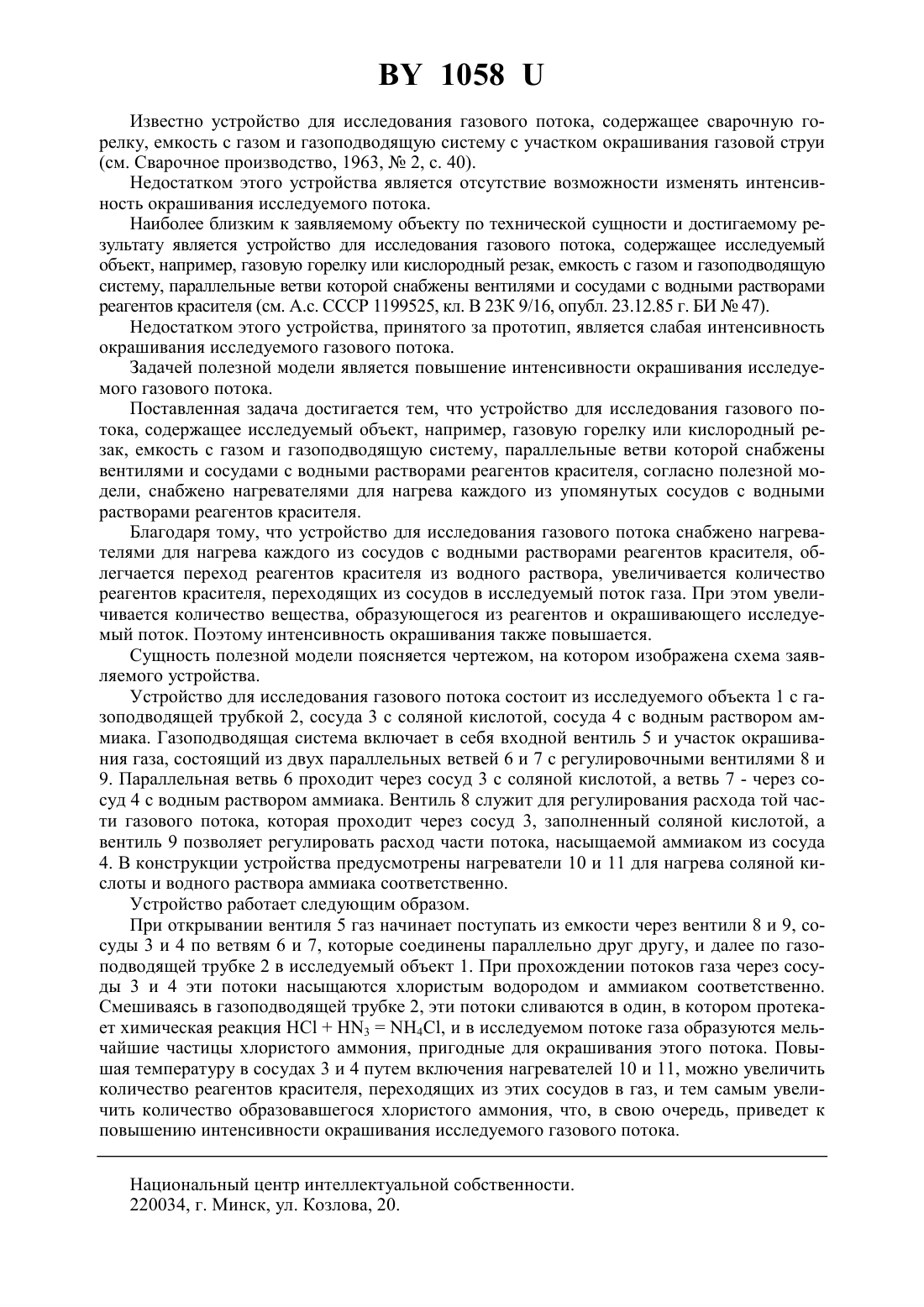

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ГАЗОВОГО ПОТОКА(71) Заявители Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич Латыпова Елена Юрьевна Мешков Дмитрий Александрович(72) Авторы Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич Латыпова Елена Юрьевна Мешков Дмитрий Александрович(73) Патентообладатели Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич Латыпова Елена Юрьевна Мешков Дмитрий Александрович(57) Устройство для исследования газового потока, содержащее исследуемый объект, например, газовую горелку или кислородный резак, емкость с газом и газоподводящую систему, параллельные ветви которой снабжены вентилями и сосудами с водными растворами реагентов красителя, отличающееся тем, что оно снабжено нагревателями для нагрева каждого из упомянутых сосудов с водными растворами реагентов красителя. Полезная модель относится к технике сварки и может быть использована при разработке конструкций сварочных горелок и кислородных резаков. 1058 Известно устройство для исследования газового потока, содержащее сварочную горелку, емкость с газом и газоподводящую систему с участком окрашивания газовой струи(см. Сварочное производство, 1963,2, с. 40). Недостатком этого устройства является отсутствие возможности изменять интенсивность окрашивания исследуемого потока. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является устройство для исследования газового потока, содержащее исследуемый объект, например, газовую горелку или кислородный резак, емкость с газом и газоподводящую систему, параллельные ветви которой снабжены вентилями и сосудами с водными растворами реагентов красителя (см. А.с. СССР 1199525, кл. В 23 К 9/16, опубл. 23.12.85 г. БИ 47). Недостатком этого устройства, принятого за прототип, является слабая интенсивность окрашивания исследуемого газового потока. Задачей полезной модели является повышение интенсивности окрашивания исследуемого газового потока. Поставленная задача достигается тем, что устройство для исследования газового потока, содержащее исследуемый объект, например, газовую горелку или кислородный резак, емкость с газом и газоподводящую систему, параллельные ветви которой снабжены вентилями и сосудами с водными растворами реагентов красителя, согласно полезной модели, снабжено нагревателями для нагрева каждого из упомянутых сосудов с водными растворами реагентов красителя. Благодаря тому, что устройство для исследования газового потока снабжено нагревателями для нагрева каждого из сосудов с водными растворами реагентов красителя, облегчается переход реагентов красителя из водного раствора, увеличивается количество реагентов красителя, переходящих из сосудов в исследуемый поток газа. При этом увеличивается количество вещества, образующегося из реагентов и окрашивающего исследуемый поток. Поэтому интенсивность окрашивания также повышается. Сущность полезной модели поясняется чертежом, на котором изображена схема заявляемого устройства. Устройство для исследования газового потока состоит из исследуемого объекта 1 с газоподводящей трубкой 2, сосуда 3 с соляной кислотой, сосуда 4 с водным раствором аммиака. Газоподводящая система включает в себя входной вентиль 5 и участок окрашивания газа, состоящий из двух параллельных ветвей 6 и 7 с регулировочными вентилями 8 и 9. Параллельная ветвь 6 проходит через сосуд 3 с соляной кислотой, а ветвь 7 - через сосуд 4 с водным раствором аммиака. Вентиль 8 служит для регулирования расхода той части газового потока, которая проходит через сосуд 3, заполненный соляной кислотой, а вентиль 9 позволяет регулировать расход части потока, насыщаемой аммиаком из сосуда 4. В конструкции устройства предусмотрены нагреватели 10 и 11 для нагрева соляной кислоты и водного раствора аммиака соответственно. Устройство работает следующим образом. При открывании вентиля 5 газ начинает поступать из емкости через вентили 8 и 9, сосуды 3 и 4 по ветвям 6 и 7, которые соединены параллельно друг другу, и далее по газоподводящей трубке 2 в исследуемый объект 1. При прохождении потоков газа через сосуды 3 и 4 эти потоки насыщаются хлористым водородом и аммиаком соответственно. Смешиваясь в газоподводящей трубке 2, эти потоки сливаются в один, в котором протекает химическая реакция НС 34, и в исследуемом потоке газа образуются мельчайшие частицы хлористого аммония, пригодные для окрашивания этого потока. Повышая температуру в сосудах 3 и 4 путем включения нагревателей 10 и 11, можно увеличить количество реагентов красителя, переходящих из этих сосудов в газ, и тем самым увеличить количество образовавшегося хлористого аммония, что, в свою очередь, приведет к повышению интенсивности окрашивания исследуемого газового потока. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
