Паяное соединение труб

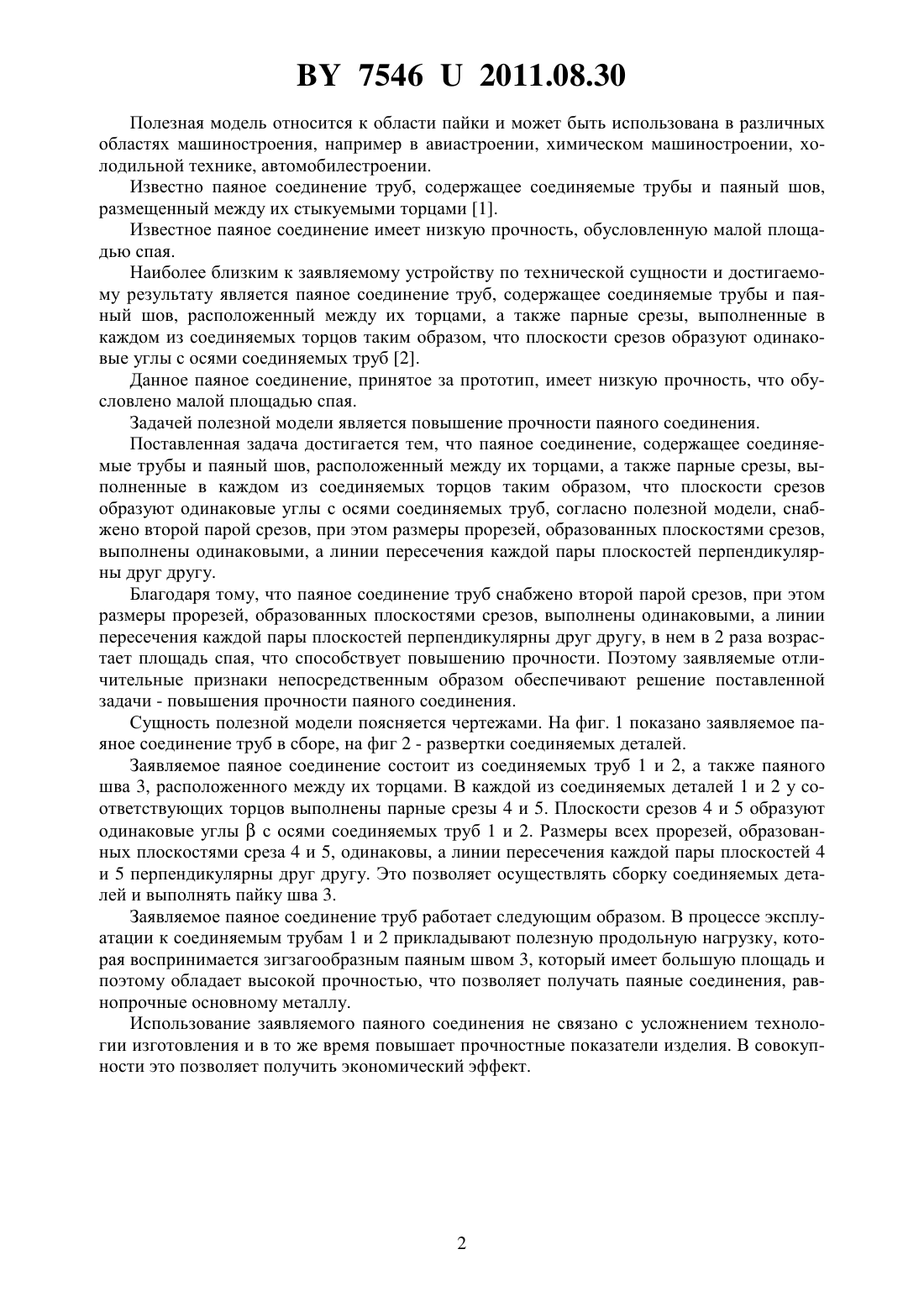

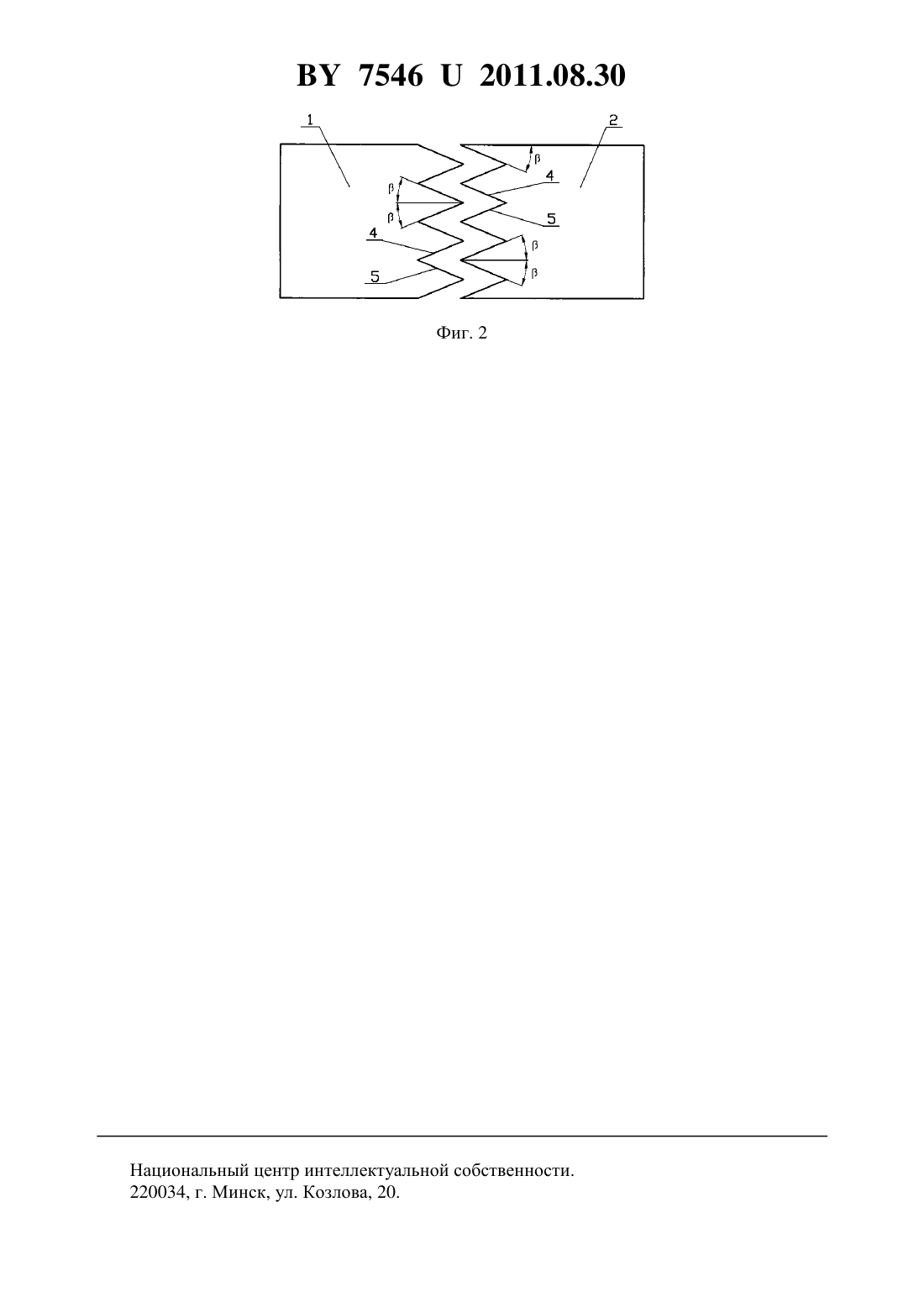

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Попковский Виктор Александрович Цумарев Юрий Алексеевич Игнатова Екатерина Валентиновна Шевченко Александр Александрович Олешкевич Дмитрий Анатольевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Паяное соединение труб, содержащее соединяемые трубы и паяный шов, расположенный между их торцами, а также парные срезы, выполненные в каждом из соединяемых торцов таким образом, что плоскости срезов образуют одинаковые углы с осями соединяемых труб, отличающееся тем, что оно снабжено второй парой срезов, при этом размеры прорезей, образованных плоскостями срезов, выполнены одинаковыми, а линии пересечения каждой пары плоскостей перпендикулярны друг другу. 75462011.08.30 Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, холодильной технике, автомобилестроении. Известно паяное соединение труб, содержащее соединяемые трубы и паяный шов,размещенный между их стыкуемыми торцами 1. Известное паяное соединение имеет низкую прочность, обусловленную малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является паяное соединение труб, содержащее соединяемые трубы и паяный шов, расположенный между их торцами, а также парные срезы, выполненные в каждом из соединяемых торцов таким образом, что плоскости срезов образуют одинаковые углы с осями соединяемых труб 2. Данное паяное соединение, принятое за прототип, имеет низкую прочность, что обусловлено малой площадью спая. Задачей полезной модели является повышение прочности паяного соединения. Поставленная задача достигается тем, что паяное соединение, содержащее соединяемые трубы и паяный шов, расположенный между их торцами, а также парные срезы, выполненные в каждом из соединяемых торцов таким образом, что плоскости срезов образуют одинаковые углы с осями соединяемых труб, согласно полезной модели, снабжено второй парой срезов, при этом размеры прорезей, образованных плоскостями срезов,выполнены одинаковыми, а линии пересечения каждой пары плоскостей перпендикулярны друг другу. Благодаря тому, что паяное соединение труб снабжено второй парой срезов, при этом размеры прорезей, образованных плоскостями срезов, выполнены одинаковыми, а линии пересечения каждой пары плоскостей перпендикулярны друг другу, в нем в 2 раза возрастает площадь спая, что способствует повышению прочности. Поэтому заявляемые отличительные признаки непосредственным образом обеспечивают решение поставленной задачи - повышения прочности паяного соединения. Сущность полезной модели поясняется чертежами. На фиг. 1 показано заявляемое паяное соединение труб в сборе, на фиг 2 - развертки соединяемых деталей. Заявляемое паяное соединение состоит из соединяемых труб 1 и 2, а также паяного шва 3, расположенного между их торцами. В каждой из соединяемых деталей 1 и 2 у соответствующих торцов выполнены парные срезы 4 и 5. Плоскости срезов 4 и 5 образуют одинаковые углыс осями соединяемых труб 1 и 2. Размеры всех прорезей, образованных плоскостями среза 4 и 5, одинаковы, а линии пересечения каждой пары плоскостей 4 и 5 перпендикулярны друг другу. Это позволяет осуществлять сборку соединяемых деталей и выполнять пайку шва 3. Заявляемое паяное соединение труб работает следующим образом. В процессе эксплуатации к соединяемым трубам 1 и 2 прикладывают полезную продольную нагрузку, которая воспринимается зигзагообразным паяным швом 3, который имеет большую площадь и поэтому обладает высокой прочностью, что позволяет получать паяные соединения, равнопрочные основному металлу. Использование заявляемого паяного соединения не связано с усложнением технологии изготовления и в то же время повышает прочностные показатели изделия. В совокупности это позволяет получить экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
