Паяное соединение труб разного диаметра

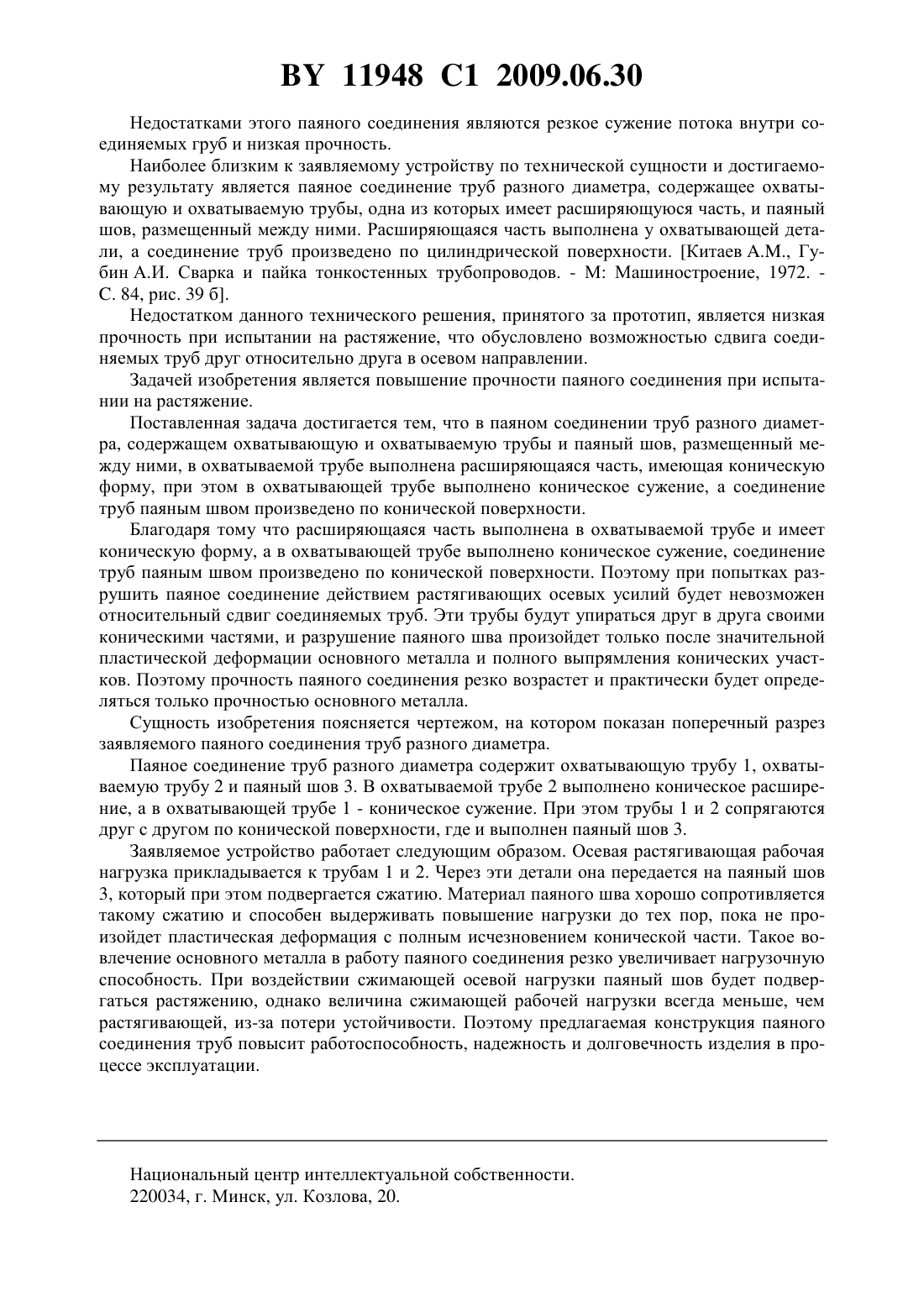

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПАЯНОЕ СОЕДИНЕНИЕ ТРУБ РАЗНОГО ДИАМЕТРА(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Цумарев Юрий Алексеевич Латыпова Елена Юрьевна Решетников Николай Вячеславович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Паяное соединение труб разного диаметра, содержащее охватывающую и охватываемую трубы и паяный шов, размещенный между ними, отличающееся тем, что в охватываемой трубе выполнена расширяющаяся часть, имеющая коническую форму, при этом в охватывающей трубе выполнено коническое сужение, а соединение труб паяным швом произведено по конической поверхности. Изобретение относится к области пайки и может быть использовано в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. Известно паяное соединение, содержащее охватывающую и охватываемую соединяемые детали и паяный шов, размещенный между ними Справочник по пайке / Под ред. С.Н.Лоцманова, И.Е.Петрунина, В.П.Фролова. - М. Машиностроение, 1975. - С. 344,рис. 40 б. 11948 1 2009.06.30 Недостатками этого паяного соединения являются резкое сужение потока внутри соединяемых груб и низкая прочность. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является паяное соединение труб разного диаметра, содержащее охватывающую и охватываемую трубы, одна из которых имеет расширяющуюся часть, и паяный шов, размещенный между ними. Расширяющаяся часть выполнена у охватывающей детали, а соединение труб произведено по цилиндрической поверхности. Китаев , Губин А.И. Сварка и пайка тонкостенных трубопроводов. - М Машиностроение, 1972. . 84, рис. 39 б. Недостатком данного технического решения, принятого за прототип, является низкая прочность при испытании на растяжение, что обусловлено возможностью сдвига соединяемых труб друг относительно друга в осевом направлении. Задачей изобретения является повышение прочности паяного соединения при испытании на растяжение. Поставленная задача достигается тем, что в паяном соединении труб разного диаметра, содержащем охватывающую и охватываемую трубы и паяный шов, размещенный между ними, в охватываемой трубе выполнена расширяющаяся часть, имеющая коническую форму, при этом в охватывающей трубе выполнено коническое сужение, а соединение труб паяным швом произведено по конической поверхности. Благодаря тому что расширяющаяся часть выполнена в охватываемой трубе и имеет коническую форму, а в охватывающей трубе выполнено коническое сужение, соединение труб паяным швом произведено по конической поверхности. Поэтому при попытках разрушить паяное соединение действием растягивающих осевых усилий будет невозможен относительный сдвиг соединяемых труб. Эти трубы будут упираться друг в друга своими коническими частями, и разрушение паяного шва произойдет только после значительной пластической деформации основного металла и полного выпрямления конических участков. Поэтому прочность паяного соединения резко возрастет и практически будет определяться только прочностью основного металла. Сущность изобретения поясняется чертежом, на котором показан поперечный разрез заявляемого паяного соединения труб разного диаметра. Паяное соединение труб разного диаметра содержит охватывающую трубу 1, охватываемую трубу 2 и паяный шов 3. В охватываемой трубе 2 выполнено коническое расширение, а в охватывающей трубе 1 - коническое сужение. При этом трубы 1 и 2 сопрягаются друг с другом по конической поверхности, где и выполнен паяный шов 3. Заявляемое устройство работает следующим образом. Осевая растягивающая рабочая нагрузка прикладывается к трубам 1 и 2. Через эти детали она передается на паяный шов 3, который при этом подвергается сжатию. Материал паяного шва хорошо сопротивляется такому сжатию и способен выдерживать повышение нагрузки до тех пор, пока не произойдет пластическая деформация с полным исчезновением конической части. Такое вовлечение основного металла в работу паяного соединения резко увеличивает нагрузочную способность. При воздействии сжимающей осевой нагрузки паяный шов будет подвергаться растяжению, однако величина сжимающей рабочей нагрузки всегда меньше, чем растягивающей, из-за потери устойчивости. Поэтому предлагаемая конструкция паяного соединения труб повысит работоспособность, надежность и долговечность изделия в процессе эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
