Паяное соединение труб

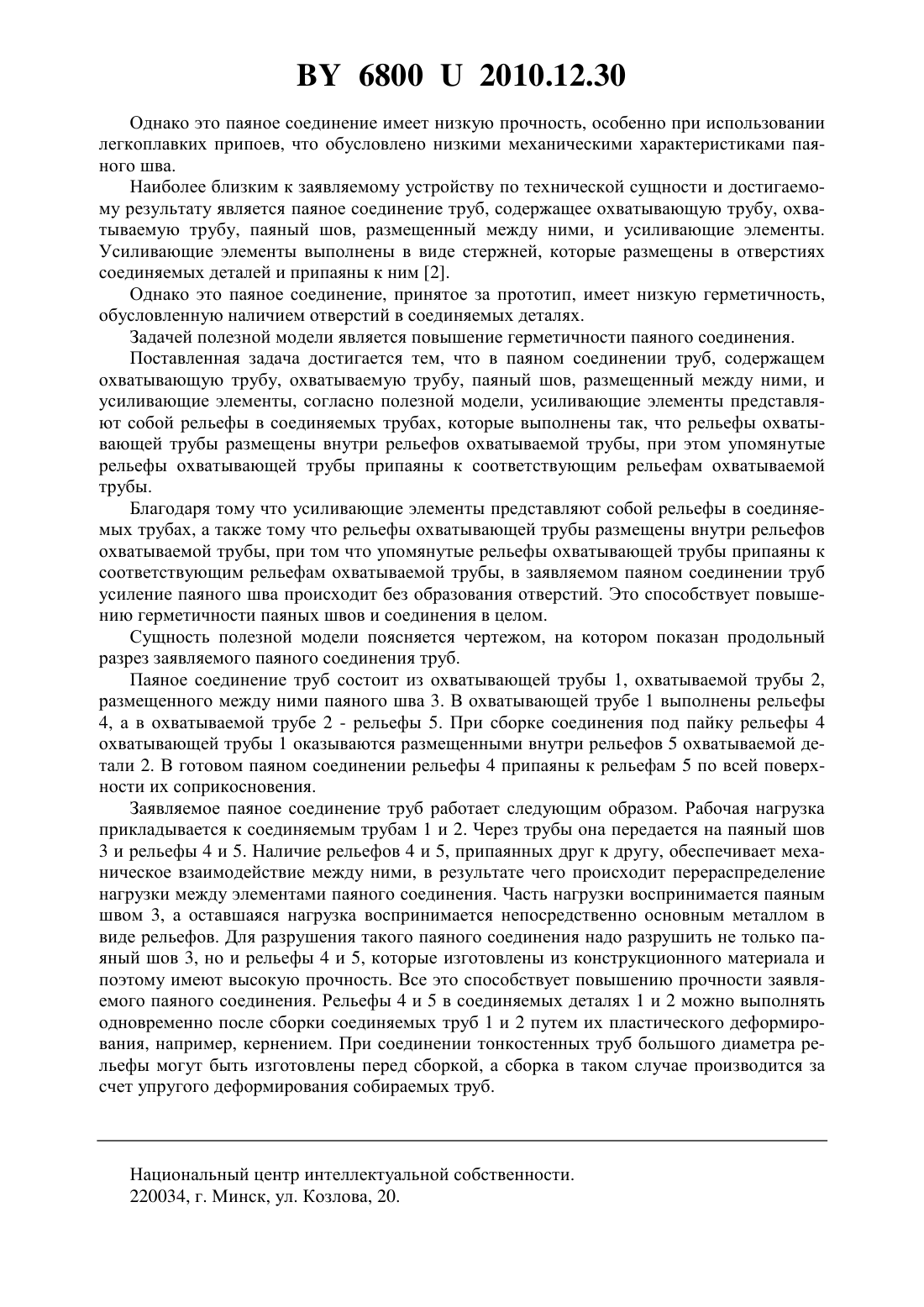

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Павлюк Сергей Кириллович Лупачев Андрей Вячеславович Цумарев Юрий Алексеевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Паяное соединение труб, содержащее охватывающую трубу, охватываемую трубу, паяный шов, размещенный между ними, и усиливающие элементы, отличающееся тем, что усиливающие элементы представляют собой рельефы в соединяемых трубах, которые выполнены так, что рельефы охватывающей трубы размещены внутри рельефов охватываемой трубы, при этом упомянутые рельефы охватывающей трубы припаяны к соответствующим рельефам охватываемой трубы. Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. Известно паяное соединение, содержащее охватывающую трубу, охватываемую трубу и паяный шов, размещенный между ними 1. 68002010.12.30 Однако это паяное соединение имеет низкую прочность, особенно при использовании легкоплавких припоев, что обусловлено низкими механическими характеристиками паяного шва. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является паяное соединение труб, содержащее охватывающую трубу, охватываемую трубу, паяный шов, размещенный между ними, и усиливающие элементы. Усиливающие элементы выполнены в виде стержней, которые размещены в отверстиях соединяемых деталей и припаяны к ним 2. Однако это паяное соединение, принятое за прототип, имеет низкую герметичность,обусловленную наличием отверстий в соединяемых деталях. Задачей полезной модели является повышение герметичности паяного соединения. Поставленная задача достигается тем, что в паяном соединении труб, содержащем охватывающую трубу, охватываемую трубу, паяный шов, размещенный между ними, и усиливающие элементы, согласно полезной модели, усиливающие элементы представляют собой рельефы в соединяемых трубах, которые выполнены так, что рельефы охватывающей трубы размещены внутри рельефов охватываемой трубы, при этом упомянутые рельефы охватывающей трубы припаяны к соответствующим рельефам охватываемой трубы. Благодаря тому что усиливающие элементы представляют собой рельефы в соединяемых трубах, а также тому что рельефы охватывающей трубы размещены внутри рельефов охватываемой трубы, при том что упомянутые рельефы охватывающей трубы припаяны к соответствующим рельефам охватываемой трубы, в заявляемом паяном соединении труб усиление паяного шва происходит без образования отверстий. Это способствует повышению герметичности паяных швов и соединения в целом. Сущность полезной модели поясняется чертежом, на котором показан продольный разрез заявляемого паяного соединения труб. Паяное соединение труб состоит из охватывающей трубы 1, охватываемой трубы 2,размещенного между ними паяного шва 3. В охватывающей трубе 1 выполнены рельефы 4, а в охватываемой трубе 2 - рельефы 5. При сборке соединения под пайку рельефы 4 охватывающей трубы 1 оказываются размещенными внутри рельефов 5 охватываемой детали 2. В готовом паяном соединении рельефы 4 припаяны к рельефам 5 по всей поверхности их соприкосновения. Заявляемое паяное соединение труб работает следующим образом. Рабочая нагрузка прикладывается к соединяемым трубам 1 и 2. Через трубы она передается на паяный шов 3 и рельефы 4 и 5. Наличие рельефов 4 и 5, припаянных друг к другу, обеспечивает механическое взаимодействие между ними, в результате чего происходит перераспределение нагрузки между элементами паяного соединения. Часть нагрузки воспринимается паяным швом 3, а оставшаяся нагрузка воспринимается непосредственно основным металлом в виде рельефов. Для разрушения такого паяного соединения надо разрушить не только паяный шов 3, но и рельефы 4 и 5, которые изготовлены из конструкционного материала и поэтому имеют высокую прочность. Все это способствует повышению прочности заявляемого паяного соединения. Рельефы 4 и 5 в соединяемых деталях 1 и 2 можно выполнять одновременно после сборки соединяемых труб 1 и 2 путем их пластического деформирования, например, кернением. При соединении тонкостенных труб большого диаметра рельефы могут быть изготовлены перед сборкой, а сборка в таком случае производится за счет упругого деформирования собираемых труб. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
