Опрыскиватель пневматический

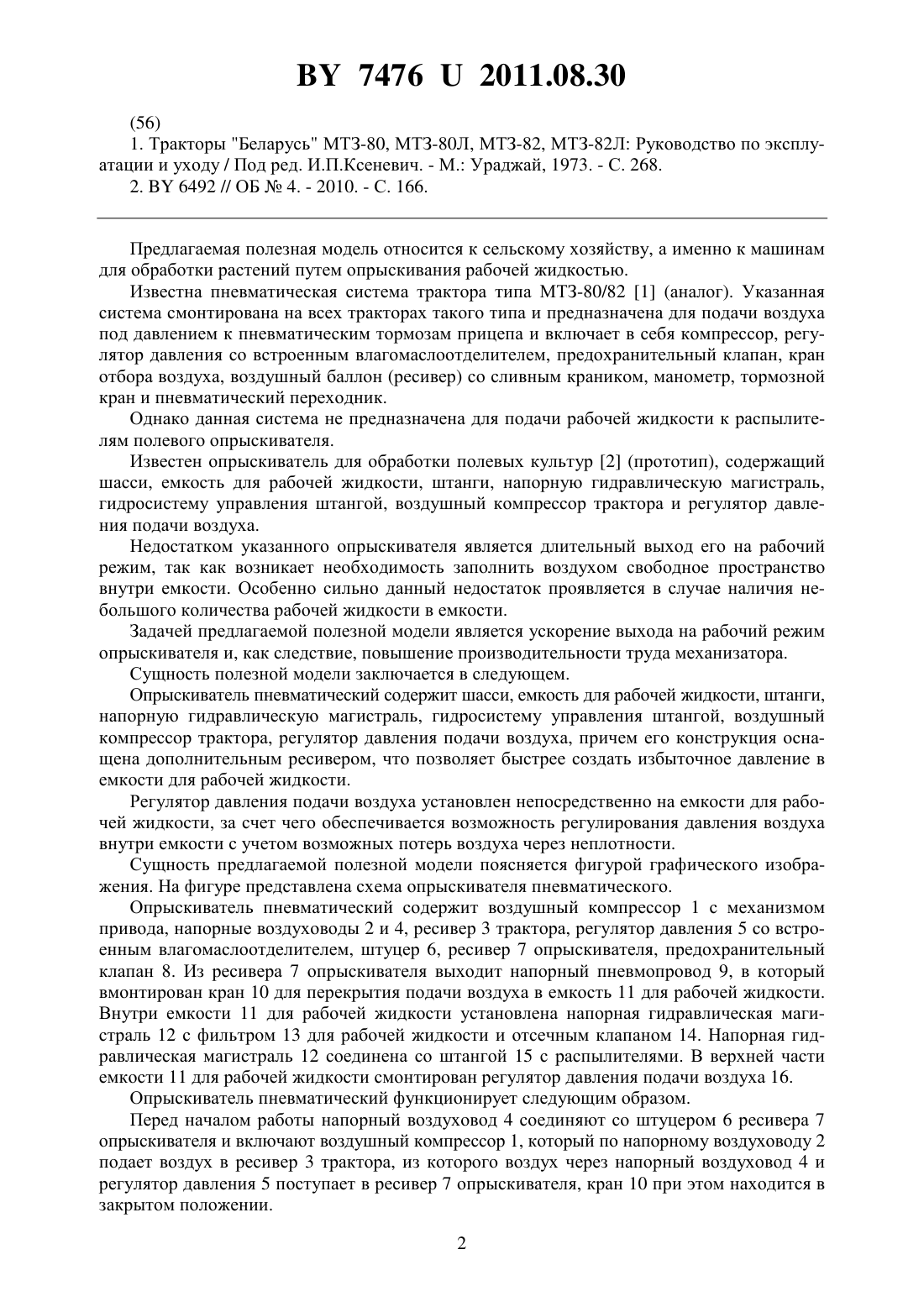

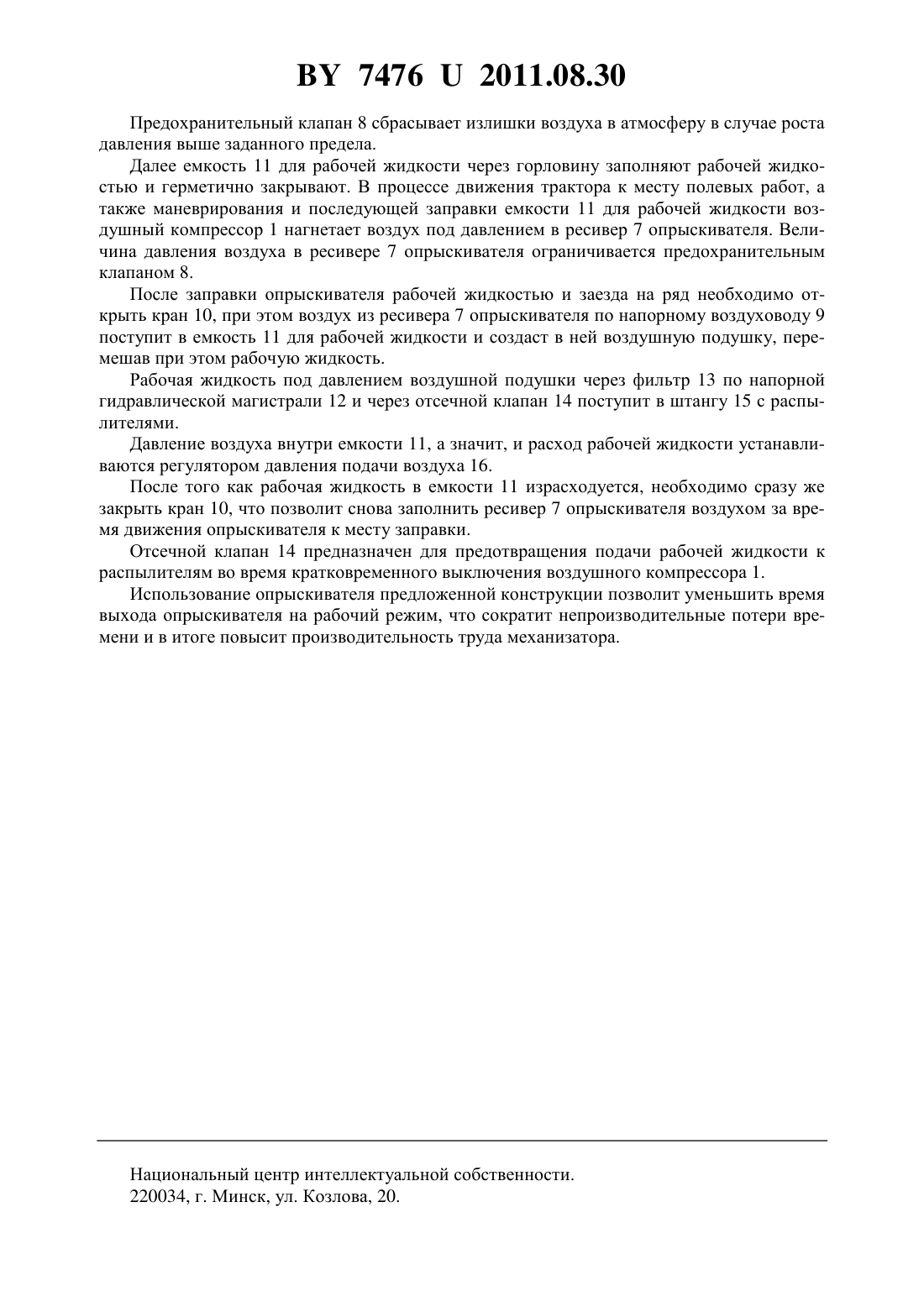

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Заяц Эдуард Владимирович Ладутько Сергей Николаевич Болондзь Андрей Валентинович Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Опрыскиватель пневматический, содержащий шасси, емкость для рабочей жидкости, штанги, напорную гидравлическую магистраль, гидросистему управления штангой,воздушный компрессор трактора, регулятор давления подачи воздуха, отличающийся тем, что его конструкция оснащена дополнительным ресивером, что обеспечивает возможность повышения скорости создания избыточного давления в емкости для рабочей жидкости. 2. Опрыскиватель по п. 1, отличающийся тем, что регулятор давления подачи воздуха установлен непосредственно на емкости для рабочей жидкости, что обеспечивает возможность регулирования давления воздуха внутри емкости с учетом возможных потерь воздуха через неплотности.(56) 1. Тракторы Беларусь МТЗ-80, МТЗ-80 Л, МТЗ-82, МТЗ-82 Л Руководство по эксплуатации и уходу / Под ред. И.П.Ксеневич. - М. Ураджай, 1973. - С. 268. 2.6492 // ОБ 4. - 2010. - С. 166. Предлагаемая полезная модель относится к сельскому хозяйству, а именно к машинам для обработки растений путем опрыскивания рабочей жидкостью. Известна пневматическая система трактора типа МТЗ-80/82 1 (аналог). Указанная система смонтирована на всех тракторах такого типа и предназначена для подачи воздуха под давлением к пневматическим тормозам прицепа и включает в себя компрессор, регулятор давления со встроенным влагомаслоотделителем, предохранительный клапан, кран отбора воздуха, воздушный баллон (ресивер) со сливным краником, манометр, тормозной кран и пневматический переходник. Однако данная система не предназначена для подачи рабочей жидкости к распылителям полевого опрыскивателя. Известен опрыскиватель для обработки полевых культур 2 (прототип), содержащий шасси, емкость для рабочей жидкости, штанги, напорную гидравлическую магистраль,гидросистему управления штангой, воздушный компрессор трактора и регулятор давления подачи воздуха. Недостатком указанного опрыскивателя является длительный выход его на рабочий режим, так как возникает необходимость заполнить воздухом свободное пространство внутри емкости. Особенно сильно данный недостаток проявляется в случае наличия небольшого количества рабочей жидкости в емкости. Задачей предлагаемой полезной модели является ускорение выхода на рабочий режим опрыскивателя и, как следствие, повышение производительности труда механизатора. Сущность полезной модели заключается в следующем. Опрыскиватель пневматический содержит шасси, емкость для рабочей жидкости, штанги,напорную гидравлическую магистраль, гидросистему управления штангой, воздушный компрессор трактора, регулятор давления подачи воздуха, причем его конструкция оснащена дополнительным ресивером, что позволяет быстрее создать избыточное давление в емкости для рабочей жидкости. Регулятор давления подачи воздуха установлен непосредственно на емкости для рабочей жидкости, за счет чего обеспечивается возможность регулирования давления воздуха внутри емкости с учетом возможных потерь воздуха через неплотности. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема опрыскивателя пневматического. Опрыскиватель пневматический содержит воздушный компрессор 1 с механизмом привода, напорные воздуховоды 2 и 4, ресивер 3 трактора, регулятор давления 5 со встроенным влагомаслоотделителем, штуцер 6, ресивер 7 опрыскивателя, предохранительный клапан 8. Из ресивера 7 опрыскивателя выходит напорный пневмопровод 9, в который вмонтирован кран 10 для перекрытия подачи воздуха в емкость 11 для рабочей жидкости. Внутри емкости 11 для рабочей жидкости установлена напорная гидравлическая магистраль 12 с фильтром 13 для рабочей жидкости и отсечным клапаном 14. Напорная гидравлическая магистраль 12 соединена со штангой 15 с распылителями. В верхней части емкости 11 для рабочей жидкости смонтирован регулятор давления подачи воздуха 16. Опрыскиватель пневматический функционирует следующим образом. Перед началом работы напорный воздуховод 4 соединяют со штуцером 6 ресивера 7 опрыскивателя и включают воздушный компрессор 1, который по напорному воздуховоду 2 подает воздух в ресивер 3 трактора, из которого воздух через напорный воздуховод 4 и регулятор давления 5 поступает в ресивер 7 опрыскивателя, кран 10 при этом находится в закрытом положении. 2 74762011.08.30 Предохранительный клапан 8 сбрасывает излишки воздуха в атмосферу в случае роста давления выше заданного предела. Далее емкость 11 для рабочей жидкости через горловину заполняют рабочей жидкостью и герметично закрывают. В процессе движения трактора к месту полевых работ, а также маневрирования и последующей заправки емкости 11 для рабочей жидкости воздушный компрессор 1 нагнетает воздух под давлением в ресивер 7 опрыскивателя. Величина давления воздуха в ресивере 7 опрыскивателя ограничивается предохранительным клапаном 8. После заправки опрыскивателя рабочей жидкостью и заезда на ряд необходимо открыть кран 10, при этом воздух из ресивера 7 опрыскивателя по напорному воздуховоду 9 поступит в емкость 11 для рабочей жидкости и создаст в ней воздушную подушку, перемешав при этом рабочую жидкость. Рабочая жидкость под давлением воздушной подушки через фильтр 13 по напорной гидравлической магистрали 12 и через отсечной клапан 14 поступит в штангу 15 с распылителями. Давление воздуха внутри емкости 11, а значит, и расход рабочей жидкости устанавливаются регулятором давления подачи воздуха 16. После того как рабочая жидкость в емкости 11 израсходуется, необходимо сразу же закрыть кран 10, что позволит снова заполнить ресивер 7 опрыскивателя воздухом за время движения опрыскивателя к месту заправки. Отсечной клапан 14 предназначен для предотвращения подачи рабочей жидкости к распылителям во время кратковременного выключения воздушного компрессора 1. Использование опрыскивателя предложенной конструкции позволит уменьшить время выхода опрыскивателя на рабочий режим, что сократит непроизводительные потери времени и в итоге повысит производительность труда механизатора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
