Опрыскиватель для объемной, низкотемпературной обработки вегетирующих культур

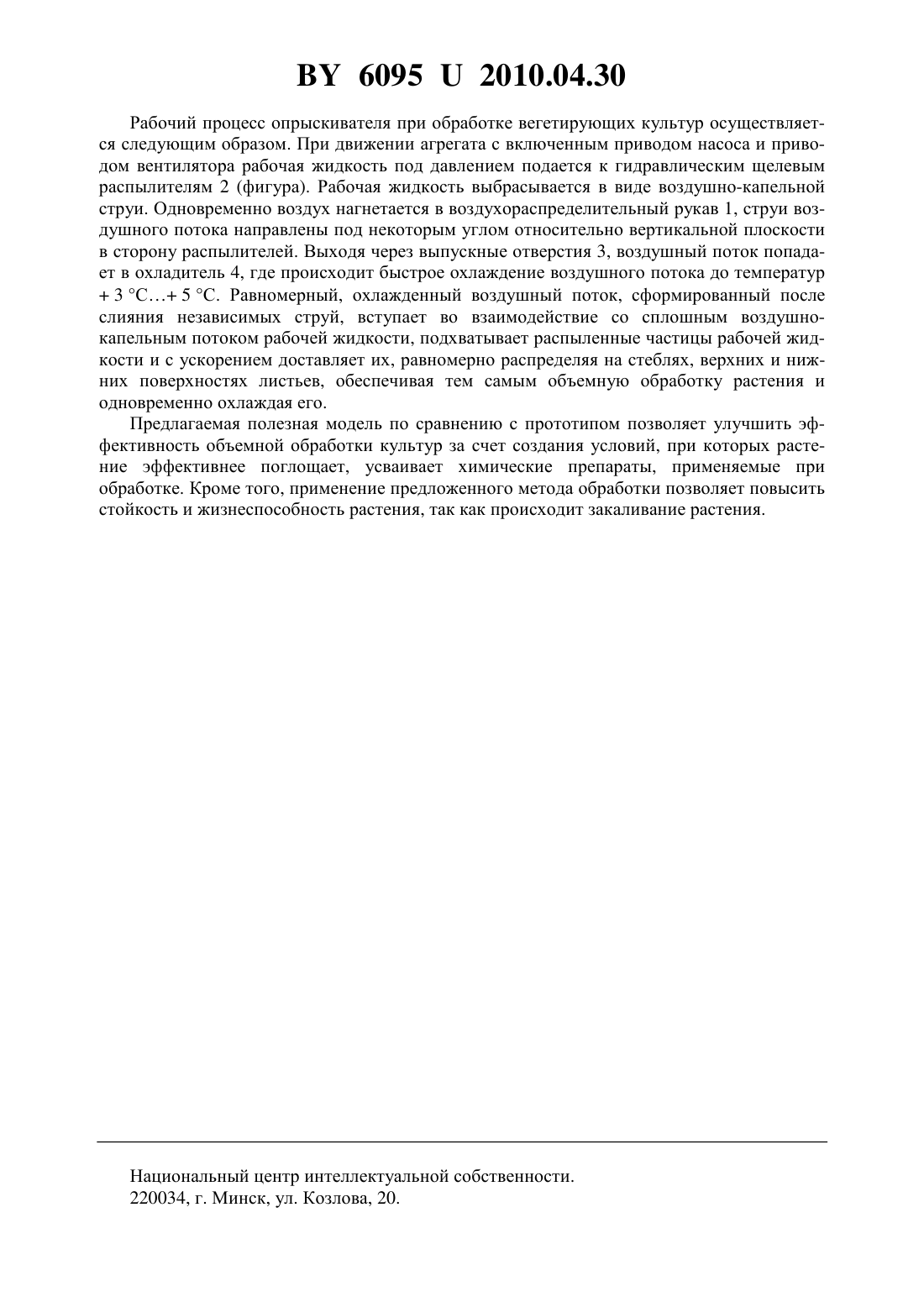

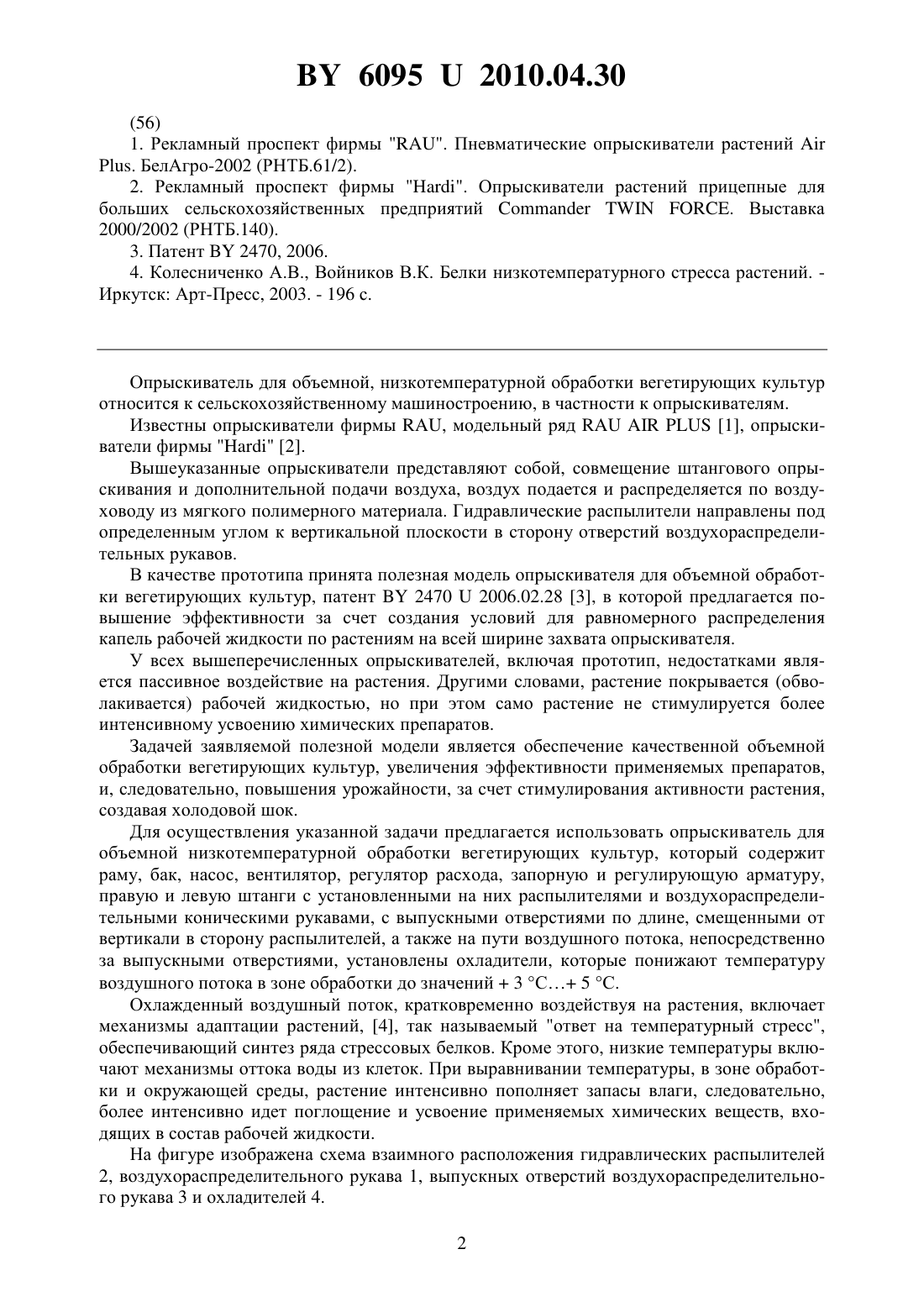

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОПРЫСКИВАТЕЛЬ ДЛЯ ОБЪЕМНОЙ, НИЗКОТЕМПЕРАТУРНОЙ ОБРАБОТКИ ВЕГЕТИРУЮЩИХ КУЛЬТУР(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Москалев Сергей Владимирович Добышев Анатолий Семенович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Опрыскиватель для объемной, низкотемпературной обработки вегетирующих культур,содержащий раму, бак, насос, вентилятор, регулятор расхода, запорную и регулирующую арматуру, правую и левую штанги с установленными на них распылителями и воздухораспределительными коническими рукавами, с выпускными отверстиями по длине, смещенными от вертикали в сторону распылителей, отличающийся тем, что на пути воздушного потока, непосредственно за выпускными отверстиями, установлены охладители, с возможностью снизить температуру воздушного потока в зоне обработки до значений 3 С 5 С.(56) 1. Рекламный проспект фирмы . Пневматические опрыскиватели растений. БелАгро-2002 (РНТБ.61/2). 2. Рекламный проспект фирмы . Опрыскиватели растений прицепные для больших сельскохозяйственных предприятий. Выставка 2000/2002 (РНТБ.140). 3. Патент 2470, 2006. 4. Колесниченко А.В., Войников В.К. Белки низкотемпературного стресса растений. Иркутск Арт-Пресс, 2003. - 196 с. Опрыскиватель для объемной, низкотемпературной обработки вегетирующих культур относится к сельскохозяйственному машиностроению, в частности к опрыскивателям. Известны опрыскиватели фирмы , модельный ряд 1, опрыскиватели фирмы 2. Вышеуказанные опрыскиватели представляют собой, совмещение штангового опрыскивания и дополнительной подачи воздуха, воздух подается и распределяется по воздуховоду из мягкого полимерного материала. Гидравлические распылители направлены под определенным углом к вертикальной плоскости в сторону отверстий воздухораспределительных рукавов. В качестве прототипа принята полезная модель опрыскивателя для объемной обработки вегетирующих культур, патент 24702006.02.28 3, в которой предлагается повышение эффективности за счет создания условий для равномерного распределения капель рабочей жидкости по растениям на всей ширине захвата опрыскивателя. У всех вышеперечисленных опрыскивателей, включая прототип, недостатками является пассивное воздействие на растения. Другими словами, растение покрывается (обволакивается) рабочей жидкостью, но при этом само растение не стимулируется более интенсивному усвоению химических препаратов. Задачей заявляемой полезной модели является обеспечение качественной объемной обработки вегетирующих культур, увеличения эффективности применяемых препаратов,и, следовательно, повышения урожайности, за счет стимулирования активности растения,создавая холодовой шок. Для осуществления указанной задачи предлагается использовать опрыскиватель для объемной низкотемпературной обработки вегетирующих культур, который содержит раму, бак, насос, вентилятор, регулятор расхода, запорную и регулирующую арматуру,правую и левую штанги с установленными на них распылителями и воздухораспределительными коническими рукавами, с выпускными отверстиями по длине, смещенными от вертикали в сторону распылителей, а также на пути воздушного потока, непосредственно за выпускными отверстиями, установлены охладители, которые понижают температуру воздушного потока в зоне обработки до значений 3 С 5 С. Охлажденный воздушный поток, кратковременно воздействуя на растения, включает механизмы адаптации растений, 4, так называемый ответ на температурный стресс,обеспечивающий синтез ряда стрессовых белков. Кроме этого, низкие температуры включают механизмы оттока воды из клеток. При выравнивании температуры, в зоне обработки и окружающей среды, растение интенсивно пополняет запасы влаги, следовательно,более интенсивно идет поглощение и усвоение применяемых химических веществ, входящих в состав рабочей жидкости. На фигуре изображена схема взаимного расположения гидравлических распылителей 2, воздухораспределительного рукава 1, выпускных отверстий воздухораспределительного рукава 3 и охладителей 4. 2 60952010.04.30 Рабочий процесс опрыскивателя при обработке вегетирующих культур осуществляется следующим образом. При движении агрегата с включенным приводом насоса и приводом вентилятора рабочая жидкость под давлением подается к гидравлическим щелевым распылителям 2 (фигура). Рабочая жидкость выбрасывается в виде воздушно-капельной струи. Одновременно воздух нагнетается в воздухораспределительный рукав 1, струи воздушного потока направлены под некоторым углом относительно вертикальной плоскости в сторону распылителей. Выходя через выпускные отверстия 3, воздушный поток попадает в охладитель 4, где происходит быстрое охлаждение воздушного потока до температур 3 С 5 С. Равномерный, охлажденный воздушный поток, сформированный после слияния независимых струй, вступает во взаимодействие со сплошным воздушнокапельным потоком рабочей жидкости, подхватывает распыленные частицы рабочей жидкости и с ускорением доставляет их, равномерно распределяя на стеблях, верхних и нижних поверхностях листьев, обеспечивая тем самым объемную обработку растения и одновременно охлаждая его. Предлагаемая полезная модель по сравнению с прототипом позволяет улучшить эффективность объемной обработки культур за счет создания условий, при которых растение эффективнее поглощает, усваивает химические препараты, применяемые при обработке. Кроме того, применение предложенного метода обработки позволяет повысить стойкость и жизнеспособность растения, так как происходит закаливание растения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
