Опрыскиватель

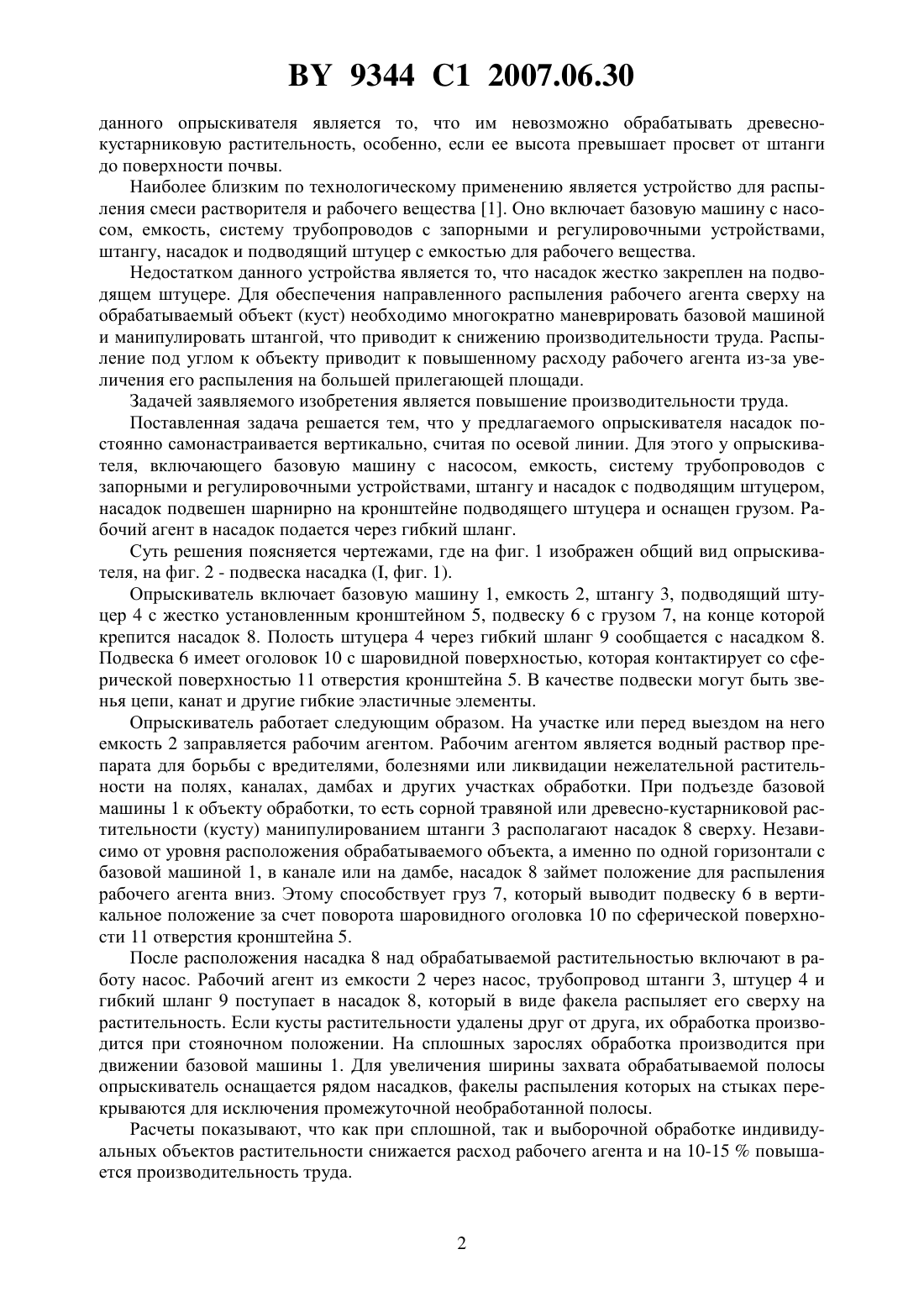

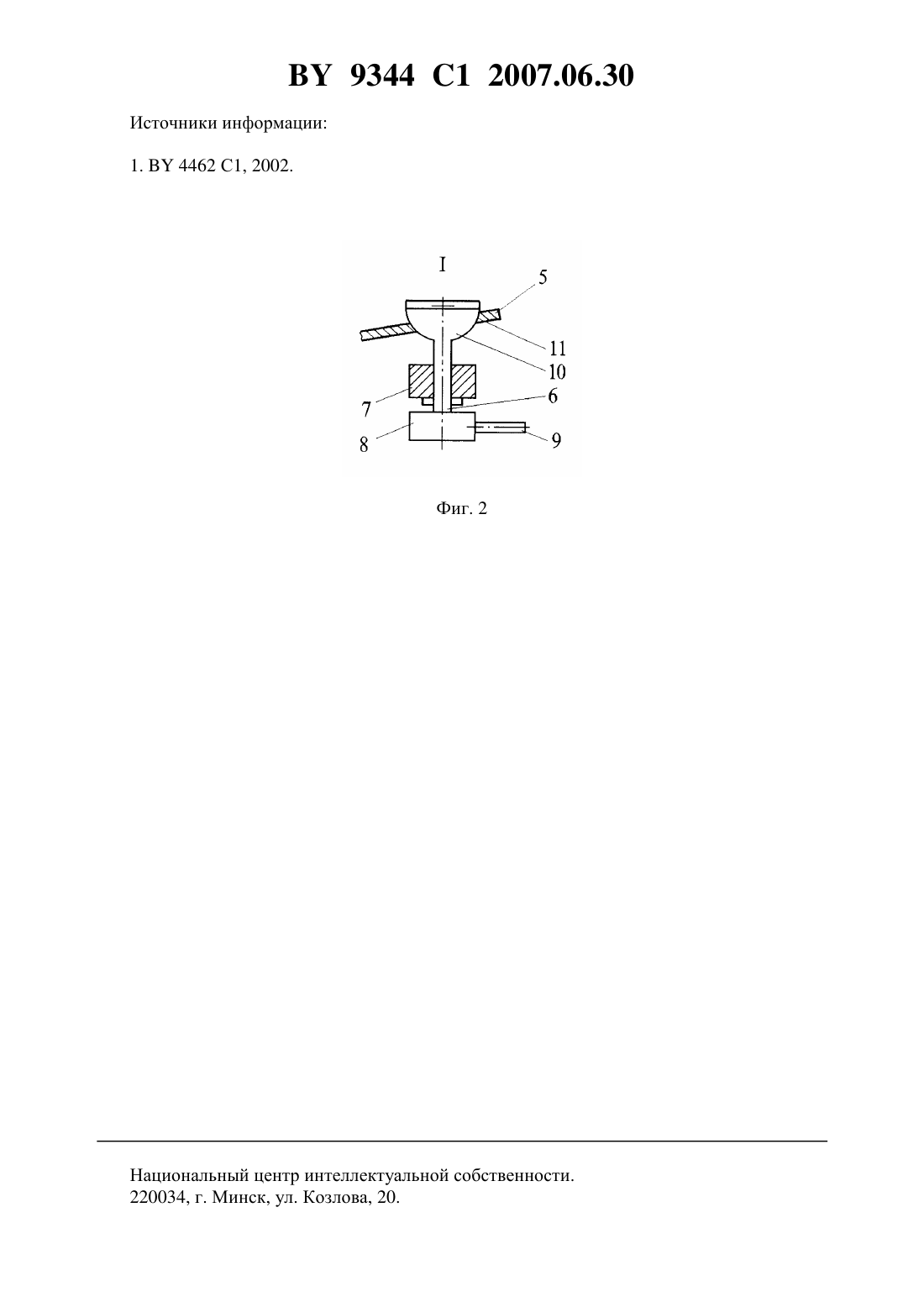

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич(73) Патентообладатель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(57) Опрыскиватель, включающий базовую машину с насосом, емкость, систему трубопроводов с запорными и регулировочными устройствами, штангу и насадок с подводящим штуцером, отличающийся тем, что на штуцере жестко закреплен кронштейн с шарнирной подвеской и грузом, на конце которой подвешен насадок, соединенный гибким шлангом с полостью штуцера. Фиг. 1 Изобретение относится к области механизации сельскохозяйственных работ, в частности к машинам для ликвидации нежелательной растительности, а также болезней и вредителей. Известен опрыскиватель, включающий раму, бак с гидравлической мешалкой, штанги с распылителями, насос, регулятор давления, коммуникации с фильтрами. Недостатком 9344 1 2007.06.30 данного опрыскивателя является то, что им невозможно обрабатывать древеснокустарниковую растительность, особенно, если ее высота превышает просвет от штанги до поверхности почвы. Наиболее близким по технологическому применению является устройство для распыления смеси растворителя и рабочего вещества 1. Оно включает базовую машину с насосом, емкость, систему трубопроводов с запорными и регулировочными устройствами,штангу, насадок и подводящий штуцер с емкостью для рабочего вещества. Недостатком данного устройства является то, что насадок жестко закреплен на подводящем штуцере. Для обеспечения направленного распыления рабочего агента сверху на обрабатываемый объект (куст) необходимо многократно маневрировать базовой машиной и манипулировать штангой, что приводит к снижению производительности труда. Распыление под углом к объекту приводит к повышенному расходу рабочего агента из-за увеличения его распыления на большей прилегающей площади. Задачей заявляемого изобретения является повышение производительности труда. Поставленная задача решается тем, что у предлагаемого опрыскивателя насадок постоянно самонастраивается вертикально, считая по осевой линии. Для этого у опрыскивателя, включающего базовую машину с насосом, емкость, систему трубопроводов с запорными и регулировочными устройствами, штангу и насадок с подводящим штуцером,насадок подвешен шарнирно на кронштейне подводящего штуцера и оснащен грузом. Рабочий агент в насадок подается через гибкий шланг. Суть решения поясняется чертежами, где на фиг. 1 изображен общий вид опрыскивателя, на фиг. 2 - подвеска насадка (, фиг. 1). Опрыскиватель включает базовую машину 1, емкость 2, штангу 3, подводящий штуцер 4 с жестко установленным кронштейном 5, подвеску 6 с грузом 7, на конце которой крепится насадок 8. Полость штуцера 4 через гибкий шланг 9 сообщается с насадком 8. Подвеска 6 имеет оголовок 10 с шаровидной поверхностью, которая контактирует со сферической поверхностью 11 отверстия кронштейна 5. В качестве подвески могут быть звенья цепи, канат и другие гибкие эластичные элементы. Опрыскиватель работает следующим образом. На участке или перед выездом на него емкость 2 заправляется рабочим агентом. Рабочим агентом является водный раствор препарата для борьбы с вредителями, болезнями или ликвидации нежелательной растительности на полях, каналах, дамбах и других участках обработки. При подъезде базовой машины 1 к объекту обработки, то есть сорной травяной или древесно-кустарниковой растительности (кусту) манипулированием штанги 3 располагают насадок 8 сверху. Независимо от уровня расположения обрабатываемого объекта, а именно по одной горизонтали с базовой машиной 1, в канале или на дамбе, насадок 8 займет положение для распыления рабочего агента вниз. Этому способствует груз 7, который выводит подвеску 6 в вертикальное положение за счет поворота шаровидного оголовка 10 по сферической поверхности 11 отверстия кронштейна 5. После расположения насадка 8 над обрабатываемой растительностью включают в работу насос. Рабочий агент из емкости 2 через насос, трубопровод штанги 3, штуцер 4 и гибкий шланг 9 поступает в насадок 8, который в виде факела распыляет его сверху на растительность. Если кусты растительности удалены друг от друга, их обработка производится при стояночном положении. На сплошных зарослях обработка производится при движении базовой машины 1. Для увеличения ширины захвата обрабатываемой полосы опрыскиватель оснащается рядом насадков, факелы распыления которых на стыках перекрываются для исключения промежуточной необработанной полосы. Расчеты показывают, что как при сплошной, так и выборочной обработке индивидуальных объектов растительности снижается расход рабочего агента и на 10-15 повышается производительность труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
