Устройство для нагрева микробиологического препарата

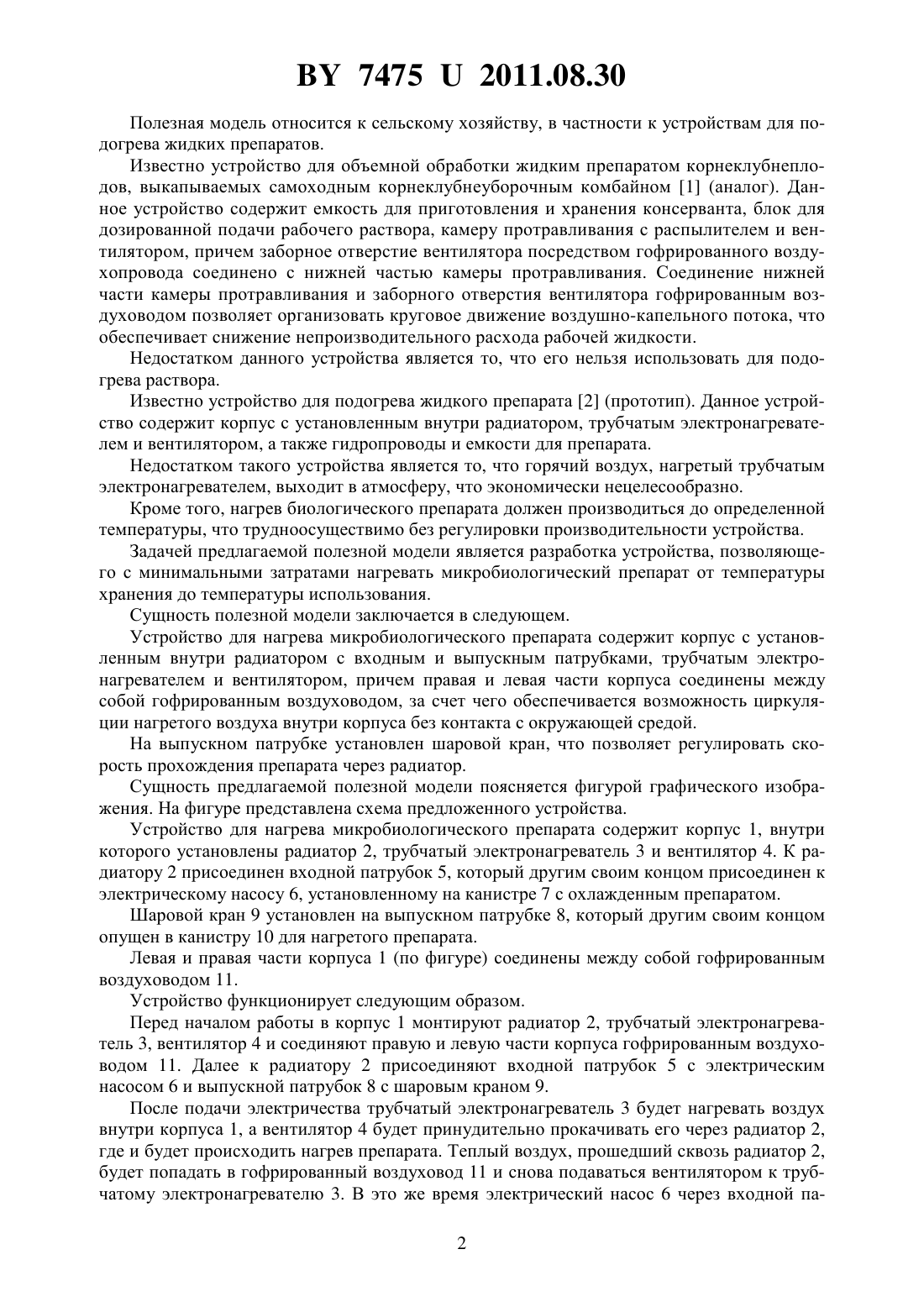

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАГРЕВА МИКРОБИОЛОГИЧЕСКОГО ПРЕПАРАТА(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Заяц Эдуард Владимирович Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство для нагрева микробиологического препарата, содержащее корпус с установленным внутри радиатором с входным и выпускным патрубками, трубчатым электронагревателем и вентилятором, отличающееся тем, что правая и левая части корпуса соединены между собой гофрированным воздуховодом, обеспечивающим возможность циркуляции нагретого воздуха внутри корпуса без контакта с окружающей средой. 2. Устройство по п. 1, отличающееся тем, что на выпускном патрубке установлен шаровой кран, обеспечивающий возможность регулирования скорости прохождения препарата через радиатор. 74752011.08.30 Полезная модель относится к сельскому хозяйству, в частности к устройствам для подогрева жидких препаратов. Известно устройство для объемной обработки жидким препаратом корнеклубнеплодов, выкапываемых самоходным корнеклубнеуборочным комбайном 1 (аналог). Данное устройство содержит емкость для приготовления и хранения консерванта, блок для дозированной подачи рабочего раствора, камеру протравливания с распылителем и вентилятором, причем заборное отверстие вентилятора посредством гофрированного воздухопровода соединено с нижней частью камеры протравливания. Соединение нижней части камеры протравливания и заборного отверстия вентилятора гофрированным воздуховодом позволяет организовать круговое движение воздушно-капельного потока, что обеспечивает снижение непроизводительного расхода рабочей жидкости. Недостатком данного устройства является то, что его нельзя использовать для подогрева раствора. Известно устройство для подогрева жидкого препарата 2 (прототип). Данное устройство содержит корпус с установленным внутри радиатором, трубчатым электронагревателем и вентилятором, а также гидропроводы и емкости для препарата. Недостатком такого устройства является то, что горячий воздух, нагретый трубчатым электронагревателем, выходит в атмосферу, что экономически нецелесообразно. Кроме того, нагрев биологического препарата должен производиться до определенной температуры, что трудноосуществимо без регулировки производительности устройства. Задачей предлагаемой полезной модели является разработка устройства, позволяющего с минимальными затратами нагревать микробиологический препарат от температуры хранения до температуры использования. Сущность полезной модели заключается в следующем. Устройство для нагрева микробиологического препарата содержит корпус с установленным внутри радиатором с входным и выпускным патрубками, трубчатым электронагревателем и вентилятором, причем правая и левая части корпуса соединены между собой гофрированным воздуховодом, за счет чего обеспечивается возможность циркуляции нагретого воздуха внутри корпуса без контакта с окружающей средой. На выпускном патрубке установлен шаровой кран, что позволяет регулировать скорость прохождения препарата через радиатор. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема предложенного устройства. Устройство для нагрева микробиологического препарата содержит корпус 1, внутри которого установлены радиатор 2, трубчатый электронагреватель 3 и вентилятор 4. К радиатору 2 присоединен входной патрубок 5, который другим своим концом присоединен к электрическому насосу 6, установленному на канистре 7 с охлажденным препаратом. Шаровой кран 9 установлен на выпускном патрубке 8, который другим своим концом опущен в канистру 10 для нагретого препарата. Левая и правая части корпуса 1 (по фигуре) соединены между собой гофрированным воздуховодом 11. Устройство функционирует следующим образом. Перед началом работы в корпус 1 монтируют радиатор 2, трубчатый электронагреватель 3, вентилятор 4 и соединяют правую и левую части корпуса гофрированным воздуховодом 11. Далее к радиатору 2 присоединяют входной патрубок 5 с электрическим насосом 6 и выпускной патрубок 8 с шаровым краном 9. После подачи электричества трубчатый электронагреватель 3 будет нагревать воздух внутри корпуса 1, а вентилятор 4 будет принудительно прокачивать его через радиатор 2,где и будет происходить нагрев препарата. Теплый воздух, прошедший сквозь радиатор 2,будет попадать в гофрированный воздуховод 11 и снова подаваться вентилятором к трубчатому электронагревателю 3. В это же время электрический насос 6 через входной па 2 74752011.08.30 трубок 5 будет подавать препарат в радиатор 2, откуда он, нагретый, будет выходить через выпускной патрубок 8. Кран 9 предназначен для регулирования скорости прохождения препарата через радиатор 2, т.е времени нахождения препарата внутри радиатора 2. Использование предложенного устройства позволит уменьшить время на подогрев жидкого препарата, что благоприятно скажется на производительности труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
