Составной рельеф для рельефной контактной сварки

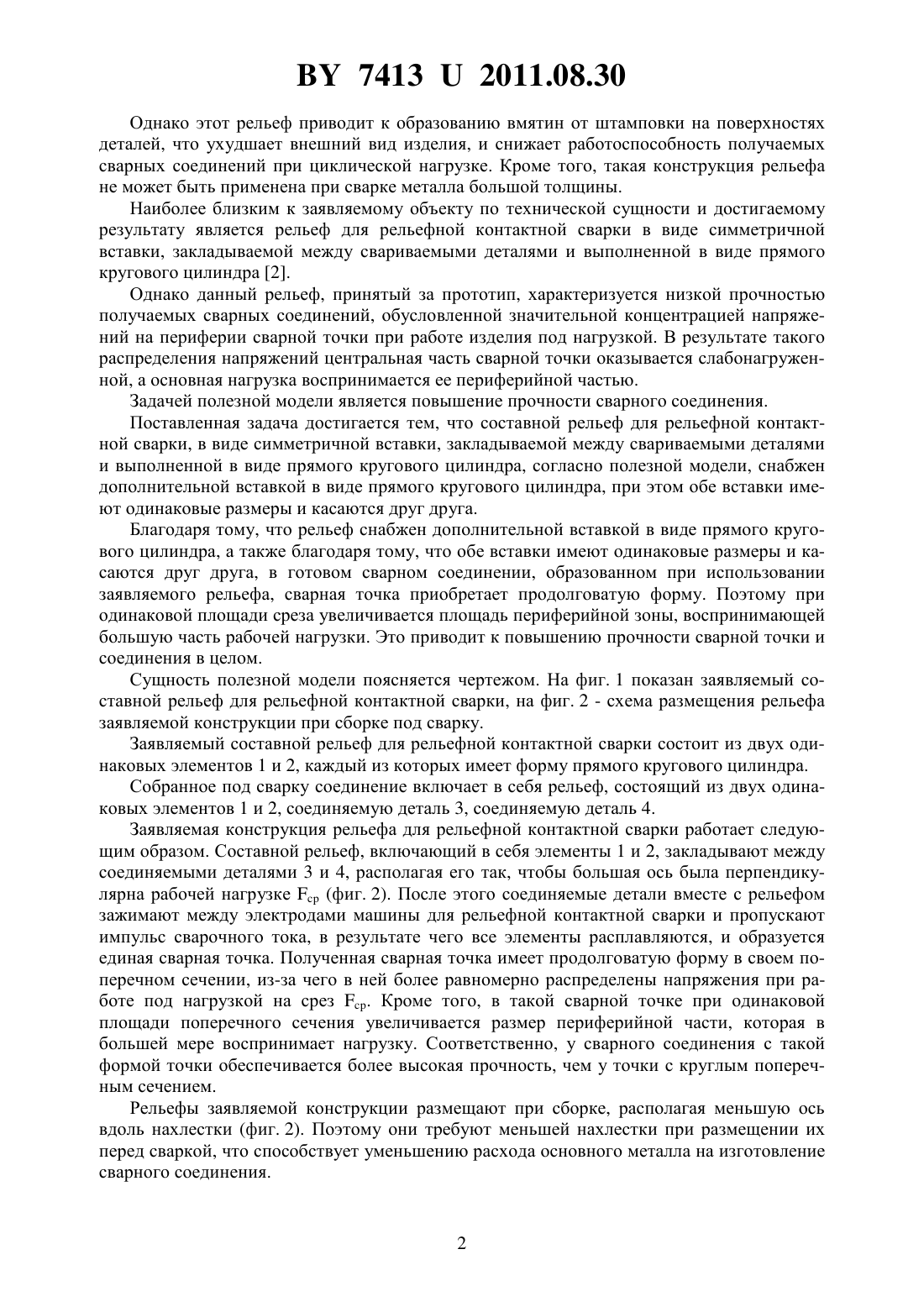

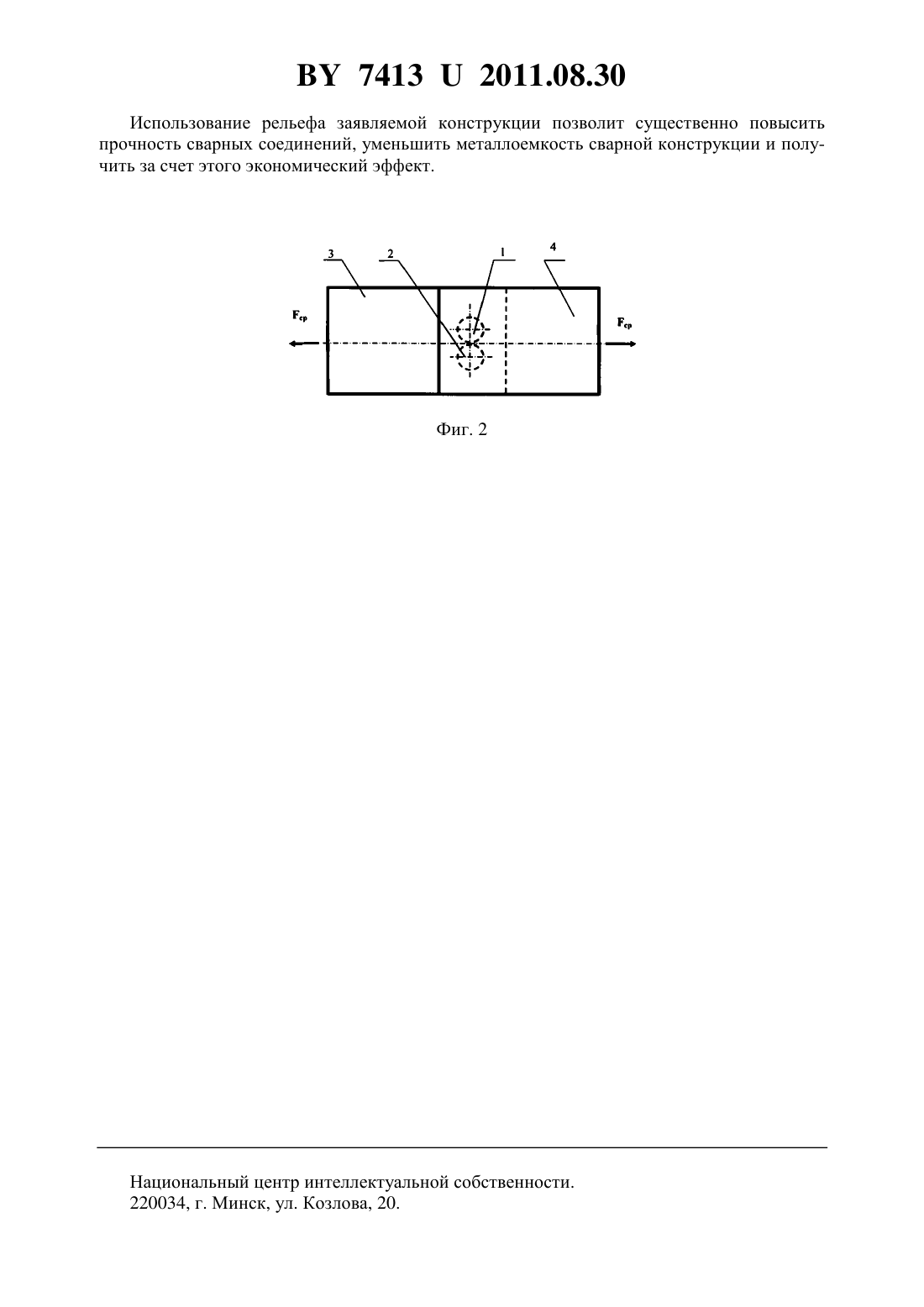

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОСТАВНОЙ РЕЛЬЕФ ДЛЯ РЕЛЬЕФНОЙ КОНТАКТНОЙ СВАРКИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Цумарев Юрий Алексеевич Емельянов Светозар Николаевич Коротеев Артур Олегович Цумарев Евгений Николаевич Олешкевич Дмитрий Анатольевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Составной рельеф для рельефной контактной сварки в виде симметричной вставки,закладываемой между свариваемыми деталями и выполненной в виде прямого кругового цилиндра, отличающийся тем, что рельеф снабжен дополнительной вставкой в виде прямого кругового цилиндра, при этом обе вставки имеют одинаковые размеры и касаются друг друга. Полезная модель относится к области сварки и может найти применение в производстве сварных изделий сложной формы. Известен рельеф для рельефной контактной сварки, представляющий собой выступ,который получают штамповкой на одной из свариваемых поверхностей 1. 74132011.08.30 Однако этот рельеф приводит к образованию вмятин от штамповки на поверхностях деталей, что ухудшает внешний вид изделия, и снижает работоспособность получаемых сварных соединений при циклической нагрузке. Кроме того, такая конструкция рельефа не может быть применена при сварке металла большой толщины. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является рельеф для рельефной контактной сварки в виде симметричной вставки, закладываемой между свариваемыми деталями и выполненной в виде прямого кругового цилиндра 2. Однако данный рельеф, принятый за прототип, характеризуется низкой прочностью получаемых сварных соединений, обусловленной значительной концентрацией напряжений на периферии сварной точки при работе изделия под нагрузкой. В результате такого распределения напряжений центральная часть сварной точки оказывается слабонагруженной, а основная нагрузка воспринимается ее периферийной частью. Задачей полезной модели является повышение прочности сварного соединения. Поставленная задача достигается тем, что составной рельеф для рельефной контактной сварки, в виде симметричной вставки, закладываемой между свариваемыми деталями и выполненной в виде прямого кругового цилиндра, согласно полезной модели, снабжен дополнительной вставкой в виде прямого кругового цилиндра, при этом обе вставки имеют одинаковые размеры и касаются друг друга. Благодаря тому, что рельеф снабжен дополнительной вставкой в виде прямого кругового цилиндра, а также благодаря тому, что обе вставки имеют одинаковые размеры и касаются друг друга, в готовом сварном соединении, образованном при использовании заявляемого рельефа, сварная точка приобретает продолговатую форму. Поэтому при одинаковой площади среза увеличивается площадь периферийной зоны, воспринимающей большую часть рабочей нагрузки. Это приводит к повышению прочности сварной точки и соединения в целом. Сущность полезной модели поясняется чертежом. На фиг. 1 показан заявляемый составной рельеф для рельефной контактной сварки, на фиг. 2 - схема размещения рельефа заявляемой конструкции при сборке под сварку. Заявляемый составной рельеф для рельефной контактной сварки состоит из двух одинаковых элементов 1 и 2, каждый из которых имеет форму прямого кругового цилиндра. Собранное под сварку соединение включает в себя рельеф, состоящий из двух одинаковых элементов 1 и 2, соединяемую деталь 3, соединяемую деталь 4. Заявляемая конструкция рельефа для рельефной контактной сварки работает следующим образом. Составной рельеф, включающий в себя элементы 1 и 2, закладывают между соединяемыми деталями 3 и 4, располагая его так, чтобы большая ось была перпендикулярна рабочей нагрузке(фиг. 2). После этого соединяемые детали вместе с рельефом зажимают между электродами машины для рельефной контактной сварки и пропускают импульс сварочного тока, в результате чего все элементы расплавляются, и образуется единая сварная точка. Полученная сварная точка имеет продолговатую форму в своем поперечном сечении, из-за чего в ней более равномерно распределены напряжения при работе под нагрузкой на срез . Кроме того, в такой сварной точке при одинаковой площади поперечного сечения увеличивается размер периферийной части, которая в большей мере воспринимает нагрузку. Соответственно, у сварного соединения с такой формой точки обеспечивается более высокая прочность, чем у точки с круглым поперечным сечением. Рельефы заявляемой конструкции размещают при сборке, располагая меньшую ось вдоль нахлестки (фиг. 2). Поэтому они требуют меньшей нахлестки при размещении их перед сваркой, что способствует уменьшению расхода основного металла на изготовление сварного соединения. 74132011.08.30 Использование рельефа заявляемой конструкции позволит существенно повысить прочность сварных соединений, уменьшить металлоемкость сварной конструкции и получить за счет этого экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
