Устройство формирования кабельной заготовки

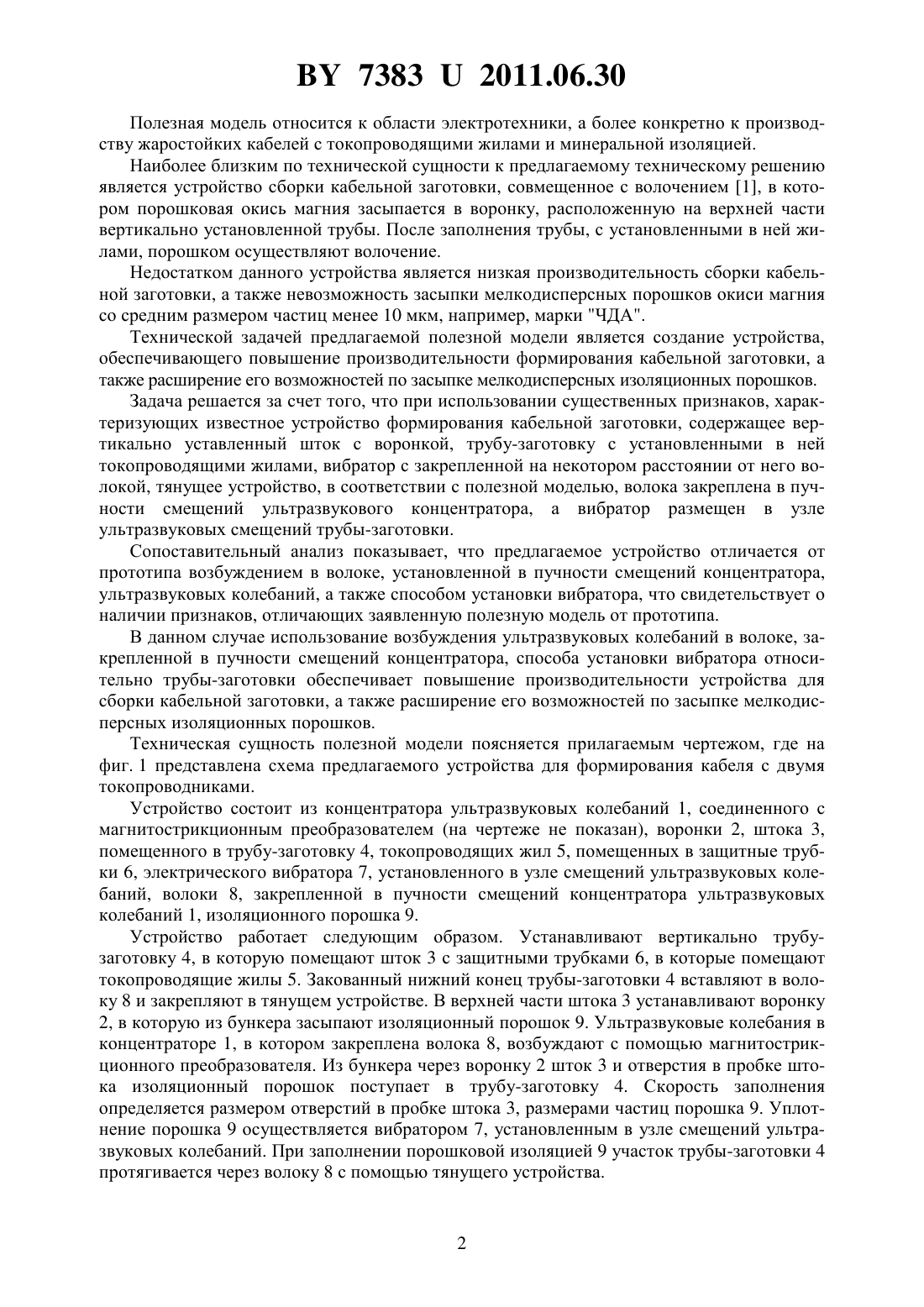

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ФОРМИРОВАНИЯ КАБЕЛЬНОЙ ЗАГОТОВКИ(71) Заявитель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(72) Авторы Царенко Юрий Валентинович Рубаник Василий Васильевич(73) Патентообладатель Государственное научное учреждение Институт технической акустики Национальной академии наук Беларуси(57) Устройство формирования кабельной заготовки, содержащее вертикально уставленный шток с воронкой, трубу-заготовку с установленными в ней токопроводящими жилами, вибратор с закрепленной на некотором расстоянии от него волокой, тянущим устройством, отличающееся тем, что волока закреплена в пучности смещений ультразвукового концентратора, а вибратор размещен в узле ультразвуковых смещений трубызаготовки. 73832011.06.30 Полезная модель относится к области электротехники, а более конкретно к производству жаростойких кабелей с токопроводящими жилами и минеральной изоляцией. Наиболее близким по технической сущности к предлагаемому техническому решению является устройство сборки кабельной заготовки, совмещенное с волочением 1, в котором порошковая окись магния засыпается в воронку, расположенную на верхней части вертикально установленной трубы. После заполнения трубы, с установленными в ней жилами, порошком осуществляют волочение. Недостатком данного устройства является низкая производительность сборки кабельной заготовки, а также невозможность засыпки мелкодисперсных порошков окиси магния со средним размером частиц менее 10 мкм, например, марки ЧДА. Технической задачей предлагаемой полезной модели является создание устройства,обеспечивающего повышение производительности формирования кабельной заготовки, а также расширение его возможностей по засыпке мелкодисперсных изоляционных порошков. Задача решается за счет того, что при использовании существенных признаков, характеризующих известное устройство формирования кабельной заготовки, содержащее вертикально уставленный шток с воронкой, трубу-заготовку с установленными в ней токопроводящими жилами, вибратор с закрепленной на некотором расстоянии от него волокой, тянущее устройство, в соответствии с полезной моделью, волока закреплена в пучности смещений ультразвукового концентратора, а вибратор размещен в узле ультразвуковых смещений трубы-заготовки. Сопоставительный анализ показывает, что предлагаемое устройство отличается от прототипа возбуждением в волоке, установленной в пучности смещений концентратора,ультразвуковых колебаний, а также способом установки вибратора, что свидетельствует о наличии признаков, отличающих заявленную полезную модель от прототипа. В данном случае использование возбуждения ультразвуковых колебаний в волоке, закрепленной в пучности смещений концентратора, способа установки вибратора относительно трубы-заготовки обеспечивает повышение производительности устройства для сборки кабельной заготовки, а также расширение его возможностей по засыпке мелкодисперсных изоляционных порошков. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фиг. 1 представлена схема предлагаемого устройства для формирования кабеля с двумя токопроводниками. Устройство состоит из концентратора ультразвуковых колебаний 1, соединенного с магнитострикционным преобразователем (на чертеже не показан), воронки 2, штока 3,помещенного в трубу-заготовку 4, токопроводящих жил 5, помещенных в защитные трубки 6, электрического вибратора 7, установленного в узле смещений ультразвуковых колебаний, волоки 8, закрепленной в пучности смещений концентратора ультразвуковых колебаний 1, изоляционного порошка 9. Устройство работает следующим образом. Устанавливают вертикально трубузаготовку 4, в которую помещают шток 3 с защитными трубками 6, в которые помещают токопроводящие жилы 5. Закованный нижний конец трубы-заготовки 4 вставляют в волоку 8 и закрепляют в тянущем устройстве. В верхней части штока 3 устанавливают воронку 2, в которую из бункера засыпают изоляционный порошок 9. Ультразвуковые колебания в концентраторе 1, в котором закреплена волока 8, возбуждают с помощью магнитострикционного преобразователя. Из бункера через воронку 2 шток 3 и отверстия в пробке штока изоляционный порошок поступает в трубу-заготовку 4. Скорость заполнения определяется размером отверстий в пробке штока 3, размерами частиц порошка 9. Уплотнение порошка 9 осуществляется вибратором 7, установленным в узле смещений ультразвуковых колебаний. При заполнении порошковой изоляцией 9 участок трубы-заготовки 4 протягивается через волоку 8 с помощью тянущего устройства. 73832011.06.30 При возбуждении ультразвуковых колебаний в трубе-заготовке и защитных трубках,которые служат для центровки жил, порошок, находясь в контакте с вибрирующей поверхностью трубы-заготовки, штока и защитных трубок, свободно перемещается как в отверстие воронки, так и в отверстиях пробки штока. Это обусловлено тем, что силы трения,возникающие между движущимися частицами порошка и поверхностью трубок, а также поверхностью отверстий пробки штока, при воздействии ультразвуковых колебаний существенно снижаются. Применение ультразвуковых колебаний позволяет с одновременным уплотнением волочением производить заполнение кабельной заготовки порошком мелкодисперсного состава. Количество токопроводников в кабельной заготовке может меняться в зависимости от назначения кабеля, обычно количество жил составляет от 1 до 4. Расположение вибратора в узле ультразвуковых смещений позволяет уменьшить пластическую деформацию поверхности трубы-заготовки в месте ее контакта с бойком при соударениях, что позволяет повысить качество поверхности заготовки кабеля. В качестве изоляционного порошка использовали окись магния марки ЧДА со средним размером частиц 2-10 мкм. Степень деформации при волочении заготовки составляла 10-15 . Источником ультразвуковых колебаний служил магнитострикционный преобразователь ПМС 15 А-18, питаемый генератором УЗГ 2-4 М. Приведенные сведения свидетельствуют о возможности осуществления заявленной полезной модели, используя описанные в заявке или известные ранее технические средства и методы, а также о способности получения указанного выше технического результата при воплощении совокупности признаков полезной модели. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
