Устройство для выполнения столярных работ

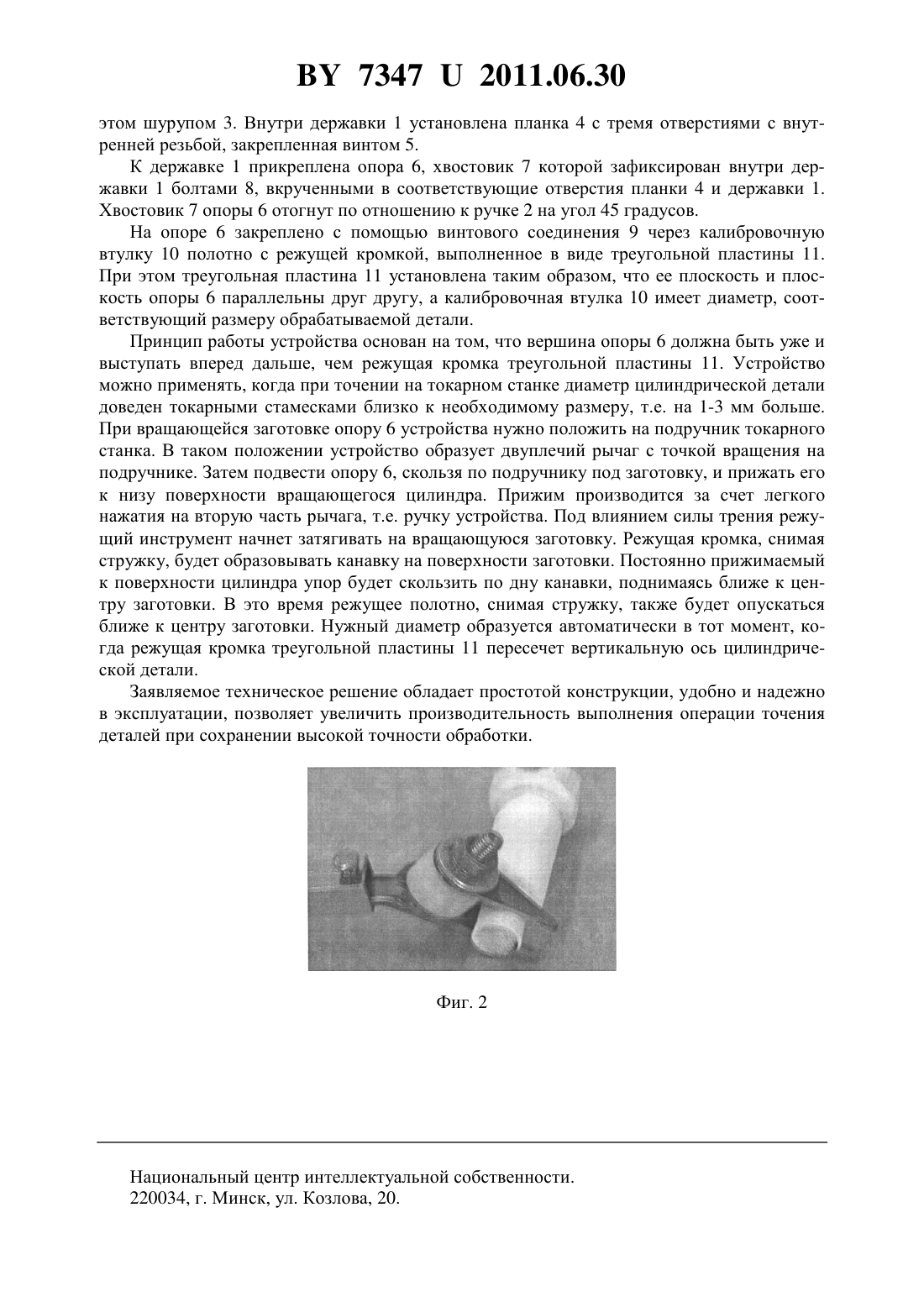

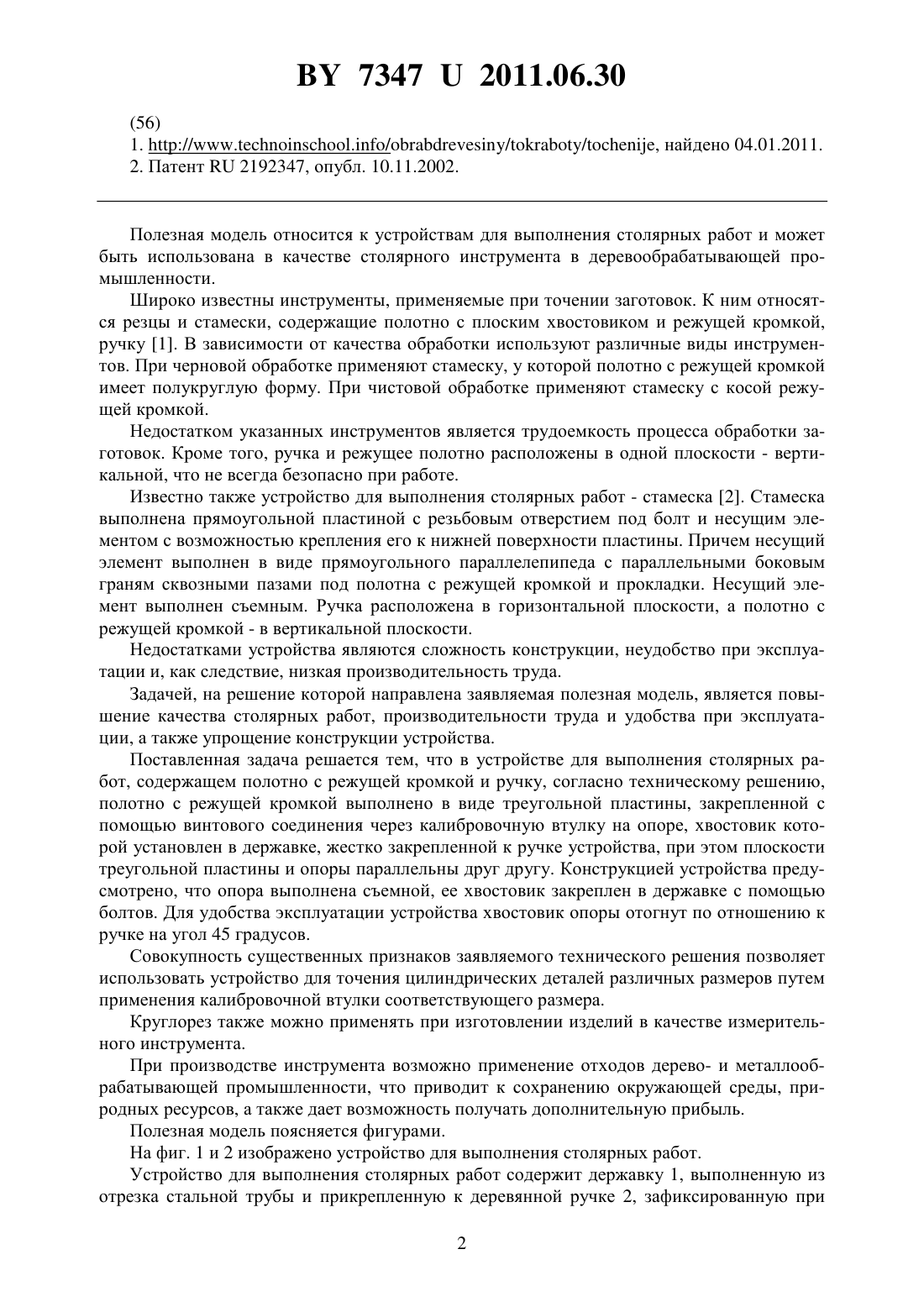

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫПОЛНЕНИЯ СТОЛЯРНЫХ РАБОТ(71) Заявитель Пекельник Марк Сергеевич(72) Автор Пекельник Марк Сергеевич(73) Патентообладатель Пекельник Марк Сергеевич(57) 1. Устройство для выполнения столярных работ, содержащее полотно с режущей кромкой и ручку, отличающееся тем, что полотно с режущей кромкой выполнено в виде треугольной пластины, закрепленной с помощью винтового соединения через калибровочную втулку на опоре, хвостовик которой установлен в державке, жестко закрепленной к ручке устройства, при этом плоскости треугольной пластины и опоры параллельны друг другу. 2. Устройство для выполнения столярных работ по п. 1, отличающееся тем, что опора выполнена съемной и ее хвостовик, закрепленный в державке с помощью болтов, отогнут по отношению к ручке на угол 45 градусов. Полезная модель относится к устройствам для выполнения столярных работ и может быть использована в качестве столярного инструмента в деревообрабатывающей промышленности. Широко известны инструменты, применяемые при точении заготовок. К ним относятся резцы и стамески, содержащие полотно с плоским хвостовиком и режущей кромкой,ручку 1. В зависимости от качества обработки используют различные виды инструментов. При черновой обработке применяют стамеску, у которой полотно с режущей кромкой имеет полукруглую форму. При чистовой обработке применяют стамеску с косой режущей кромкой. Недостатком указанных инструментов является трудоемкость процесса обработки заготовок. Кроме того, ручка и режущее полотно расположены в одной плоскости - вертикальной, что не всегда безопасно при работе. Известно также устройство для выполнения столярных работ - стамеска 2. Стамеска выполнена прямоугольной пластиной с резьбовым отверстием под болт и несущим элементом с возможностью крепления его к нижней поверхности пластины. Причем несущий элемент выполнен в виде прямоугольного параллелепипеда с параллельными боковым граням сквозными пазами под полотна с режущей кромкой и прокладки. Несущий элемент выполнен съемным. Ручка расположена в горизонтальной плоскости, а полотно с режущей кромкой - в вертикальной плоскости. Недостатками устройства являются сложность конструкции, неудобство при эксплуатации и, как следствие, низкая производительность труда. Задачей, на решение которой направлена заявляемая полезная модель, является повышение качества столярных работ, производительности труда и удобства при эксплуатации, а также упрощение конструкции устройства. Поставленная задача решается тем, что в устройстве для выполнения столярных работ, содержащем полотно с режущей кромкой и ручку, согласно техническому решению,полотно с режущей кромкой выполнено в виде треугольной пластины, закрепленной с помощью винтового соединения через калибровочную втулку на опоре, хвостовик которой установлен в державке, жестко закрепленной к ручке устройства, при этом плоскости треугольной пластины и опоры параллельны друг другу. Конструкцией устройства предусмотрено, что опора выполнена съемной, ее хвостовик закреплен в державке с помощью болтов. Для удобства эксплуатации устройства хвостовик опоры отогнут по отношению к ручке на угол 45 градусов. Совокупность существенных признаков заявляемого технического решения позволяет использовать устройство для точения цилиндрических деталей различных размеров путем применения калибровочной втулки соответствующего размера. Круглорез также можно применять при изготовлении изделий в качестве измерительного инструмента. При производстве инструмента возможно применение отходов дерево- и металлообрабатывающей промышленности, что приводит к сохранению окружающей среды, природных ресурсов, а также дает возможность получать дополнительную прибыль. Полезная модель поясняется фигурами. На фиг. 1 и 2 изображено устройство для выполнения столярных работ. Устройство для выполнения столярных работ содержит державку 1, выполненную из отрезка стальной трубы и прикрепленную к деревянной ручке 2, зафиксированную при 2 73472011.06.30 этом шурупом 3. Внутри державки 1 установлена планка 4 с тремя отверстиями с внутренней резьбой, закрепленная винтом 5. К державке 1 прикреплена опора 6, хвостовик 7 которой зафиксирован внутри державки 1 болтами 8, вкрученными в соответствующие отверстия планки 4 и державки 1. Хвостовик 7 опоры 6 отогнут по отношению к ручке 2 на угол 45 градусов. На опоре 6 закреплено с помощью винтового соединения 9 через калибровочную втулку 10 полотно с режущей кромкой, выполненное в виде треугольной пластины 11. При этом треугольная пластина 11 установлена таким образом, что ее плоскость и плоскость опоры 6 параллельны друг другу, а калибровочная втулка 10 имеет диаметр, соответствующий размеру обрабатываемой детали. Принцип работы устройства основан на том, что вершина опоры 6 должна быть уже и выступать вперед дальше, чем режущая кромка треугольной пластины 11. Устройство можно применять, когда при точении на токарном станке диаметр цилиндрической детали доведен токарными стамесками близко к необходимому размеру, т.е. на 1-3 мм больше. При вращающейся заготовке опору 6 устройства нужно положить на подручник токарного станка. В таком положении устройство образует двуплечий рычаг с точкой вращения на подручнике. Затем подвести опору 6, скользя по подручнику под заготовку, и прижать его к низу поверхности вращающегося цилиндра. Прижим производится за счет легкого нажатия на вторую часть рычага, т.е. ручку устройства. Под влиянием силы трения режущий инструмент начнет затягивать на вращающуюся заготовку. Режущая кромка, снимая стружку, будет образовывать канавку на поверхности заготовки. Постоянно прижимаемый к поверхности цилиндра упор будет скользить по дну канавки, поднимаясь ближе к центру заготовки. В это время режущее полотно, снимая стружку, также будет опускаться ближе к центру заготовки. Нужный диаметр образуется автоматически в тот момент, когда режущая кромка треугольной пластины 11 пересечет вертикальную ось цилиндрической детали. Заявляемое техническое решение обладает простотой конструкции, удобно и надежно в эксплуатации, позволяет увеличить производительность выполнения операции точения деталей при сохранении высокой точности обработки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
