Кресло складное

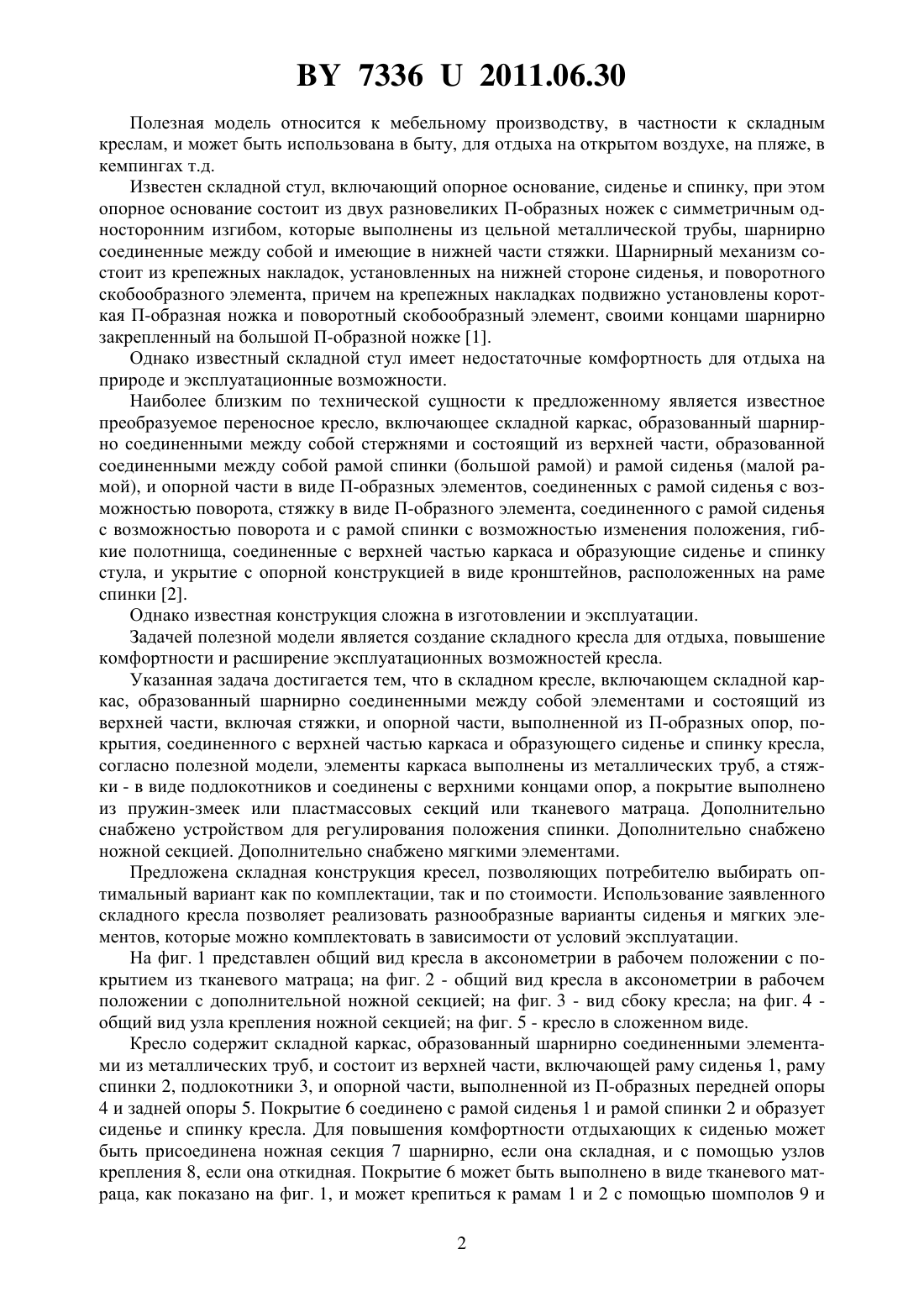

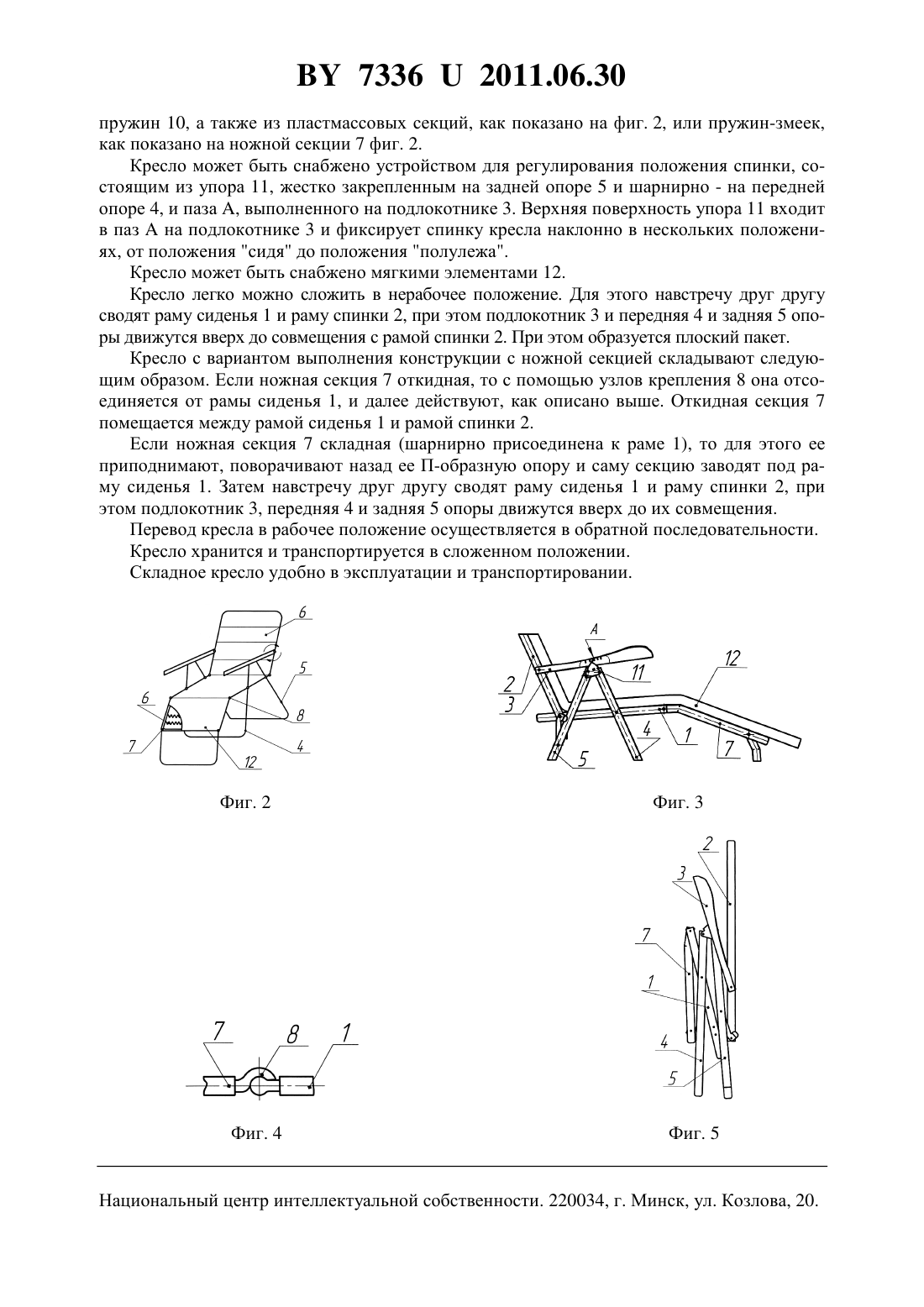

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное производственное предприятие Ольса(72) Авторы Богослова Валентина Борисовна Павлова Светлана Антоновна Печерский Владимир Давыдович Черноглаз Ева Моисеевна(73) Патентообладатель Республиканское унитарное производственное предприятие Ольса(57) 1. Кресло складное, включающее складной каркас, образованный шарнирно соединенными между собой элементами и состоящий из верхней части, включая стяжки, и опорной части, выполненной из П-образных опор, покрытия, соединенного с верхней частью каркаса и образующего сиденье и спинку кресла, отличающееся тем, что элементы каркаса выполнены из металлических труб, а стяжки - в виде подлокотников и соединены с верхними концами опор, а покрытие выполнено из пружин-змеек или пластмассовых секций,или тканевого матраца. 2. Кресло складное по п. 1, отличающееся тем, что дополнительно снабжено устройством для регулирования положения спинки. 3. Кресло складное по п. 1, отличающееся тем, что дополнительно снабжено ножной секцией. 4. Кресло по п. 1, отличающееся тем, что дополнительно снабжено мягкими элементами. 73362011.06.30 Полезная модель относится к мебельному производству, в частности к складным креслам, и может быть использована в быту, для отдыха на открытом воздухе, на пляже, в кемпингах т.д. Известен складной стул, включающий опорное основание, сиденье и спинку, при этом опорное основание состоит из двух разновеликих П-образных ножек с симметричным односторонним изгибом, которые выполнены из цельной металлической трубы, шарнирно соединенные между собой и имеющие в нижней части стяжки. Шарнирный механизм состоит из крепежных накладок, установленных на нижней стороне сиденья, и поворотного скобообразного элемента, причем на крепежных накладках подвижно установлены короткая П-образная ножка и поворотный скобообразный элемент, своими концами шарнирно закрепленный на большой П-образной ножке 1. Однако известный складной стул имеет недостаточные комфортность для отдыха на природе и эксплуатационные возможности. Наиболее близким по технической сущности к предложенному является известное преобразуемое переносное кресло, включающее складной каркас, образованный шарнирно соединенными между собой стержнями и состоящий из верхней части, образованной соединенными между собой рамой спинки (большой рамой) и рамой сиденья (малой рамой), и опорной части в виде П-образных элементов, соединенных с рамой сиденья с возможностью поворота, стяжку в виде П-образного элемента, соединенного с рамой сиденья с возможностью поворота и с рамой спинки с возможностью изменения положения, гибкие полотнища, соединенные с верхней частью каркаса и образующие сиденье и спинку стула, и укрытие с опорной конструкцией в виде кронштейнов, расположенных на раме спинки 2. Однако известная конструкция сложна в изготовлении и эксплуатации. Задачей полезной модели является создание складного кресла для отдыха, повышение комфортности и расширение эксплуатационных возможностей кресла. Указанная задача достигается тем, что в складном кресле, включающем складной каркас, образованный шарнирно соединенными между собой элементами и состоящий из верхней части, включая стяжки, и опорной части, выполненной из П-образных опор, покрытия, соединенного с верхней частью каркаса и образующего сиденье и спинку кресла,согласно полезной модели, элементы каркаса выполнены из металлических труб, а стяжки - в виде подлокотников и соединены с верхними концами опор, а покрытие выполнено из пружин-змеек или пластмассовых секций или тканевого матраца. Дополнительно снабжено устройством для регулирования положения спинки. Дополнительно снабжено ножной секцией. Дополнительно снабжено мягкими элементами. Предложена складная конструкция кресел, позволяющих потребителю выбирать оптимальный вариант как по комплектации, так и по стоимости. Использование заявленного складного кресла позволяет реализовать разнообразные варианты сиденья и мягких элементов, которые можно комплектовать в зависимости от условий эксплуатации. На фиг. 1 представлен общий вид кресла в аксонометрии в рабочем положении с покрытием из тканевого матраца на фиг. 2 - общий вид кресла в аксонометрии в рабочем положении с дополнительной ножной секцией на фиг. 3 - вид сбоку кресла на фиг. 4 общий вид узла крепления ножной секцией на фиг. 5 - кресло в сложенном виде. Кресло содержит складной каркас, образованный шарнирно соединенными элементами из металлических труб, и состоит из верхней части, включающей раму сиденья 1, раму спинки 2, подлокотники 3, и опорной части, выполненной из П-образных передней опоры 4 и задней опоры 5. Покрытие 6 соединено с рамой сиденья 1 и рамой спинки 2 и образует сиденье и спинку кресла. Для повышения комфортности отдыхающих к сиденью может быть присоединена ножная секция 7 шарнирно, если она складная, и с помощью узлов крепления 8, если она откидная. Покрытие 6 может быть выполнено в виде тканевого матраца, как показано на фиг. 1, и может крепиться к рамам 1 и 2 с помощью шомполов 9 и 2 73362011.06.30 пружин 10, а также из пластмассовых секций, как показано на фиг. 2, или пружин-змеек,как показано на ножной секции 7 фиг. 2. Кресло может быть снабжено устройством для регулирования положения спинки, состоящим из упора 11, жестко закрепленным на задней опоре 5 и шарнирно - на передней опоре 4, и паза , выполненного на подлокотнике 3. Верхняя поверхность упора 11 входит в пазна подлокотнике 3 и фиксирует спинку кресла наклонно в нескольких положениях, от положения сидя до положения полулежа. Кресло может быть снабжено мягкими элементами 12. Кресло легко можно сложить в нерабочее положение. Для этого навстречу друг другу сводят раму сиденья 1 и раму спинки 2, при этом подлокотник 3 и передняя 4 и задняя 5 опоры движутся вверх до совмещения с рамой спинки 2. При этом образуется плоский пакет. Кресло с вариантом выполнения конструкции с ножной секцией складывают следующим образом. Если ножная секция 7 откидная, то с помощью узлов крепления 8 она отсоединяется от рамы сиденья 1, и далее действуют, как описано выше. Откидная секция 7 помещается между рамой сиденья 1 и рамой спинки 2. Если ножная секция 7 складная (шарнирно присоединена к раме 1), то для этого ее приподнимают, поворачивают назад ее П-образную опору и саму секцию заводят под раму сиденья 1. Затем навстречу друг другу сводят раму сиденья 1 и раму спинки 2, при этом подлокотник 3, передняя 4 и задняя 5 опоры движутся вверх до их совмещения. Перевод кресла в рабочее положение осуществляется в обратной последовательности. Кресло хранится и транспортируется в сложенном положении. Складное кресло удобно в эксплуатации и транспортировании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
