Раздатчик кормов

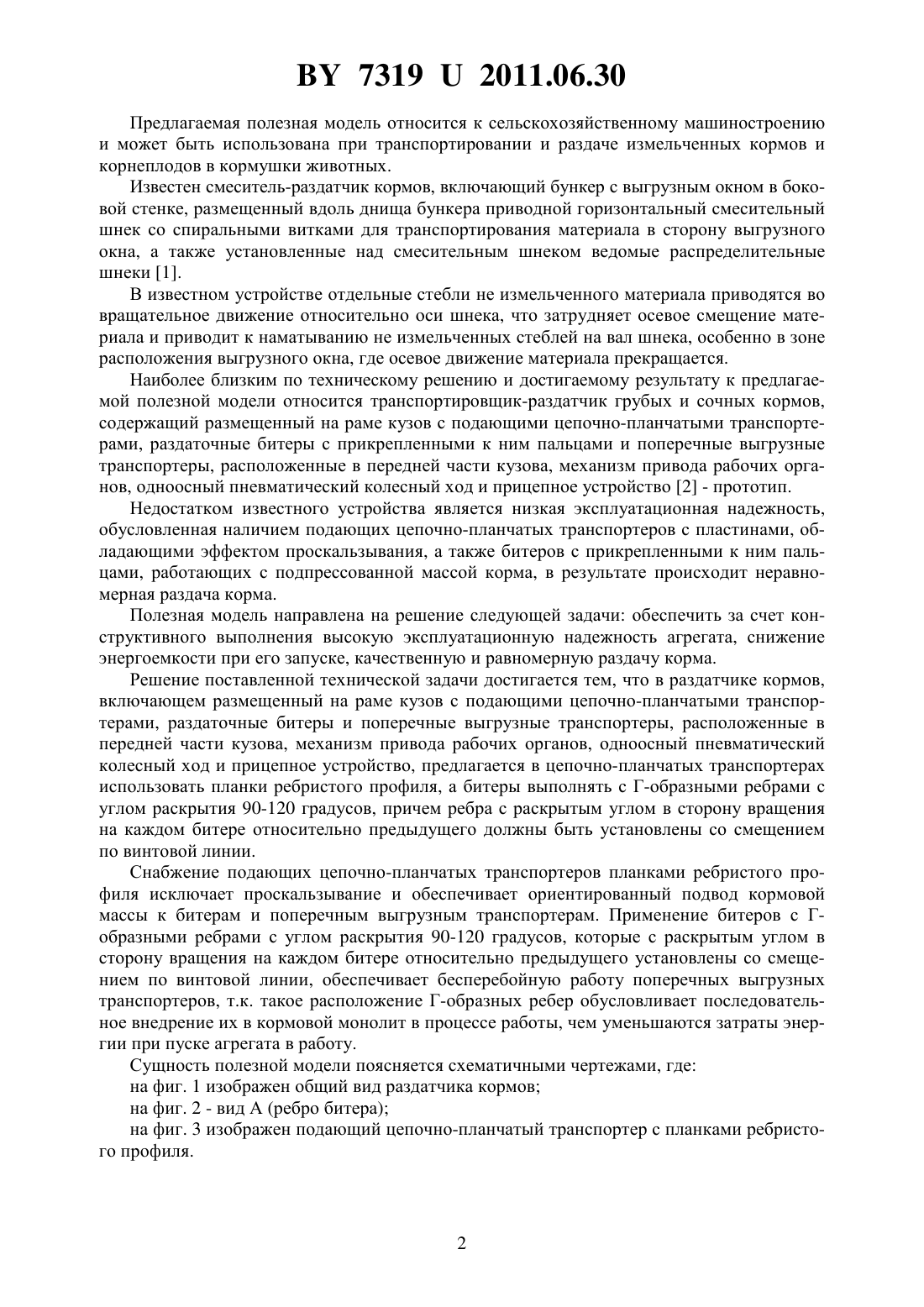

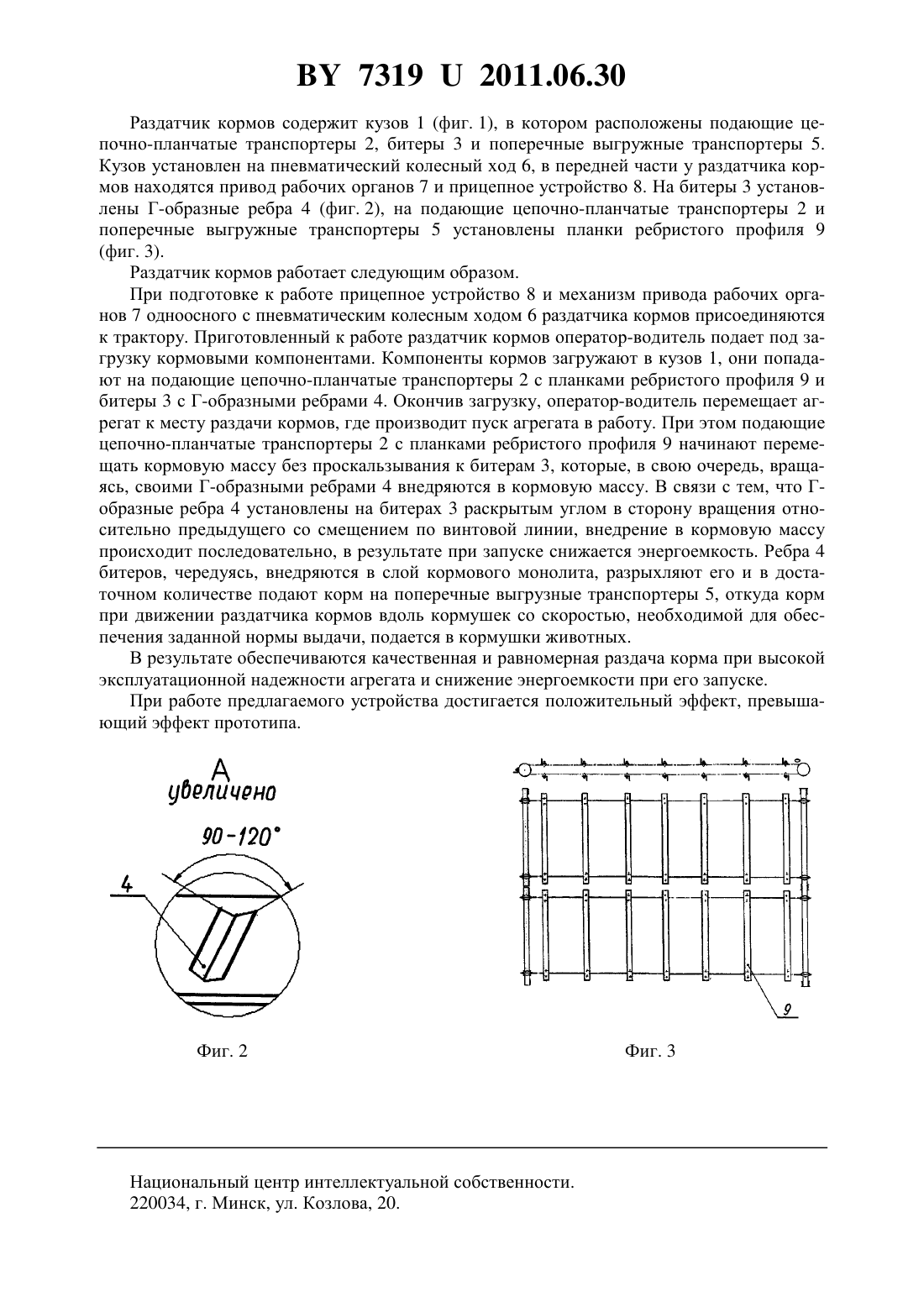

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Могилевский ремонтный завод(72) Авторы Прудников Дмитрий Владимирович Марковец Павел Николаевич(73) Патентообладатель Открытое акционерное общество Могилевский ремонтный завод(57) Раздатчик кормов, содержащий размещенный на раме кузов с подающими цепочнопланчатыми транспортерами, раздаточные битеры и поперечные выгрузные транспортеры, расположенные в передней части кузова, механизм привода рабочих органов, одноосный пневматический колесный ход и прицепное устройство, отличающийся тем, что в цепочно-планчатых транспортерах используются планки ребристого профиля, а битеры выполнены с Г-образными ребрами с углом раскрытия 90-120 градусов, причем ребра с раскрытым углом в сторону вращения на каждом битере относительно предыдущего устанавливаются со смещением по винтовой линии.(56) 1. Патент 2060649, МПК 01 5/00, 1996. 2. Коба В.Г., Бражнец Н.В., Мурусидзе Д.Н., Некрашевич В.Ф. Механизация и технология производства продукции животноводства. - М. Колос, 2000. - С. 347. 73192011.06.30 Предлагаемая полезная модель относится к сельскохозяйственному машиностроению и может быть использована при транспортировании и раздаче измельченных кормов и корнеплодов в кормушки животных. Известен смеситель-раздатчик кормов, включающий бункер с выгрузным окном в боковой стенке, размещенный вдоль днища бункера приводной горизонтальный смесительный шнек со спиральными витками для транспортирования материала в сторону выгрузного окна, а также установленные над смесительным шнеком ведомые распределительные шнеки 1. В известном устройстве отдельные стебли не измельченного материала приводятся во вращательное движение относительно оси шнека, что затрудняет осевое смещение материала и приводит к наматыванию не измельченных стеблей на вал шнека, особенно в зоне расположения выгрузного окна, где осевое движение материала прекращается. Наиболее близким по техническому решению и достигаемому результату к предлагаемой полезной модели относится транспортировщик-раздатчик грубых и сочных кормов,содержащий размещенный на раме кузов с подающими цепочно-планчатыми транспортерами, раздаточные битеры с прикрепленными к ним пальцами и поперечные выгрузные транспортеры, расположенные в передней части кузова, механизм привода рабочих органов, одноосный пневматический колесный ход и прицепное устройство 2 - прототип. Недостатком известного устройства является низкая эксплуатационная надежность,обусловленная наличием подающих цепочно-планчатых транспортеров с пластинами, обладающими эффектом проскальзывания, а также битеров с прикрепленными к ним пальцами, работающих с подпрессованной массой корма, в результате происходит неравномерная раздача корма. Полезная модель направлена на решение следующей задачи обеспечить за счет конструктивного выполнения высокую эксплуатационную надежность агрегата, снижение энергоемкости при его запуске, качественную и равномерную раздачу корма. Решение поставленной технической задачи достигается тем, что в раздатчике кормов,включающем размещенный на раме кузов с подающими цепочно-планчатыми транспортерами, раздаточные битеры и поперечные выгрузные транспортеры, расположенные в передней части кузова, механизм привода рабочих органов, одноосный пневматический колесный ход и прицепное устройство, предлагается в цепочно-планчатых транспортерах использовать планки ребристого профиля, а битеры выполнять с Г-образными ребрами с углом раскрытия 90-120 градусов, причем ребра с раскрытым углом в сторону вращения на каждом битере относительно предыдущего должны быть установлены со смещением по винтовой линии. Снабжение подающих цепочно-планчатых транспортеров планками ребристого профиля исключает проскальзывание и обеспечивает ориентированный подвод кормовой массы к битерам и поперечным выгрузным транспортерам. Применение битеров с Гобразными ребрами с углом раскрытия 90-120 градусов, которые с раскрытым углом в сторону вращения на каждом битере относительно предыдущего установлены со смещением по винтовой линии, обеспечивает бесперебойную работу поперечных выгрузных транспортеров, т.к. такое расположение Г-образных ребер обусловливает последовательное внедрение их в кормовой монолит в процессе работы, чем уменьшаются затраты энергии при пуске агрегата в работу. Сущность полезной модели поясняется схематичными чертежами, где на фиг. 1 изображен общий вид раздатчика кормов на фиг. 2 - вид А (ребро битера) на фиг. 3 изображен подающий цепочно-планчатый транспортер с планками ребристого профиля. 73192011.06.30 Раздатчик кормов содержит кузов 1 (фиг. 1), в котором расположены подающие цепочно-планчатые транспортеры 2, битеры 3 и поперечные выгружные транспортеры 5. Кузов установлен на пневматический колесный ход 6, в передней части у раздатчика кормов находятся привод рабочих органов 7 и прицепное устройство 8. На битеры 3 установлены Г-образные ребра 4 (фиг. 2), на подающие цепочно-планчатые транспортеры 2 и поперечные выгружные транспортеры 5 установлены планки ребристого профиля 9(фиг. 3). Раздатчик кормов работает следующим образом. При подготовке к работе прицепное устройство 8 и механизм привода рабочих органов 7 одноосного с пневматическим колесным ходом 6 раздатчика кормов присоединяются к трактору. Приготовленный к работе раздатчик кормов оператор-водитель подает под загрузку кормовыми компонентами. Компоненты кормов загружают в кузов 1, они попадают на подающие цепочно-планчатые транспортеры 2 с планками ребристого профиля 9 и битеры 3 с Г-образными ребрами 4. Окончив загрузку, оператор-водитель перемещает агрегат к месту раздачи кормов, где производит пуск агрегата в работу. При этом подающие цепочно-планчатые транспортеры 2 с планками ребристого профиля 9 начинают перемещать кормовую массу без проскальзывания к битерам 3, которые, в свою очередь, вращаясь, своими Г-образными ребрами 4 внедряются в кормовую массу. В связи с тем, что Гобразные ребра 4 установлены на битерах 3 раскрытым углом в сторону вращения относительно предыдущего со смещением по винтовой линии, внедрение в кормовую массу происходит последовательно, в результате при запуске снижается энергоемкость. Ребра 4 битеров, чередуясь, внедряются в слой кормового монолита, разрыхляют его и в достаточном количестве подают корм на поперечные выгрузные транспортеры 5, откуда корм при движении раздатчика кормов вдоль кормушек со скоростью, необходимой для обеспечения заданной нормы выдачи, подается в кормушки животных. В результате обеспечиваются качественная и равномерная раздача корма при высокой эксплуатационной надежности агрегата и снижение энергоемкости при его запуске. При работе предлагаемого устройства достигается положительный эффект, превышающий эффект прототипа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
