Оборудование для внесения жидких удобрений

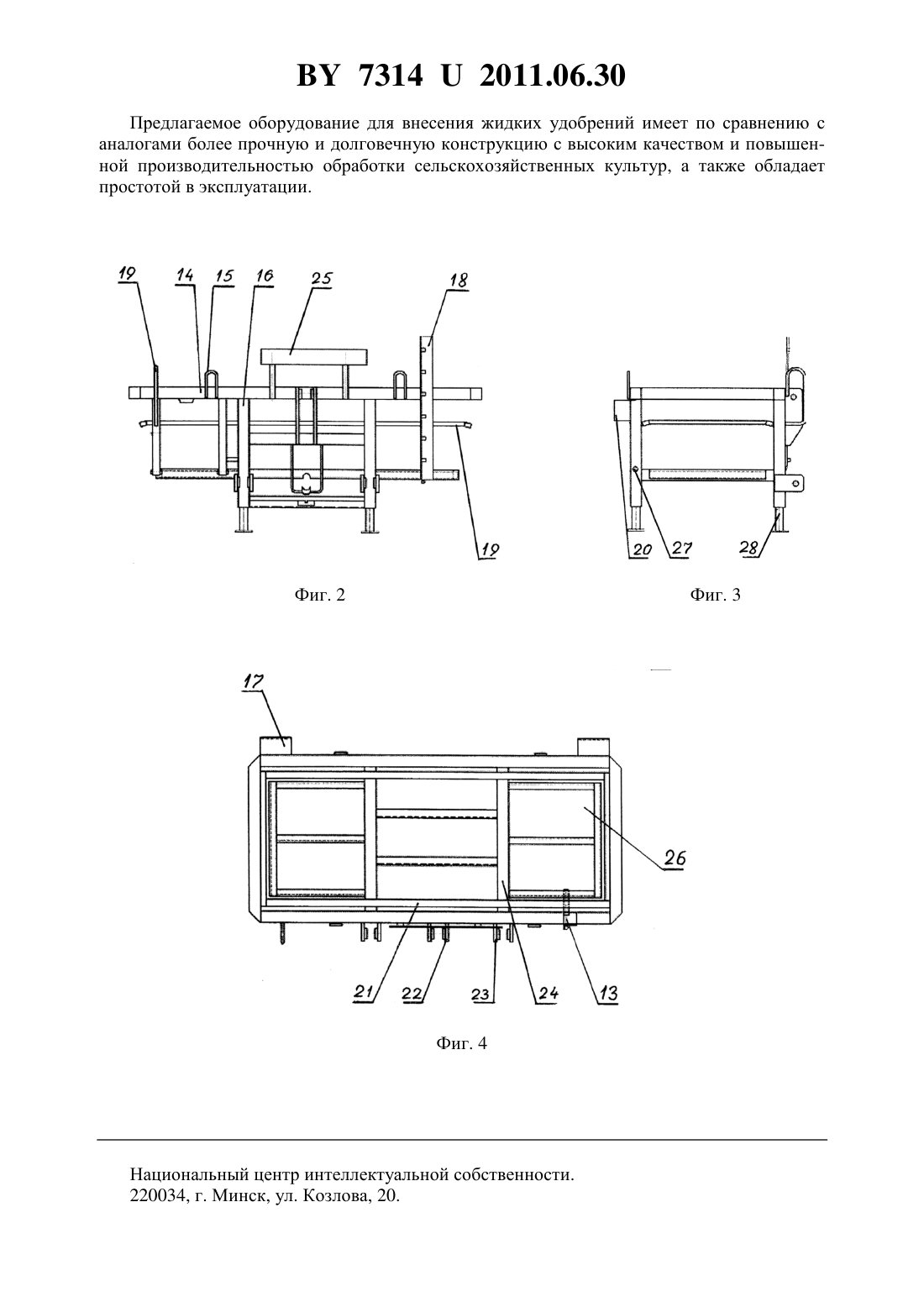

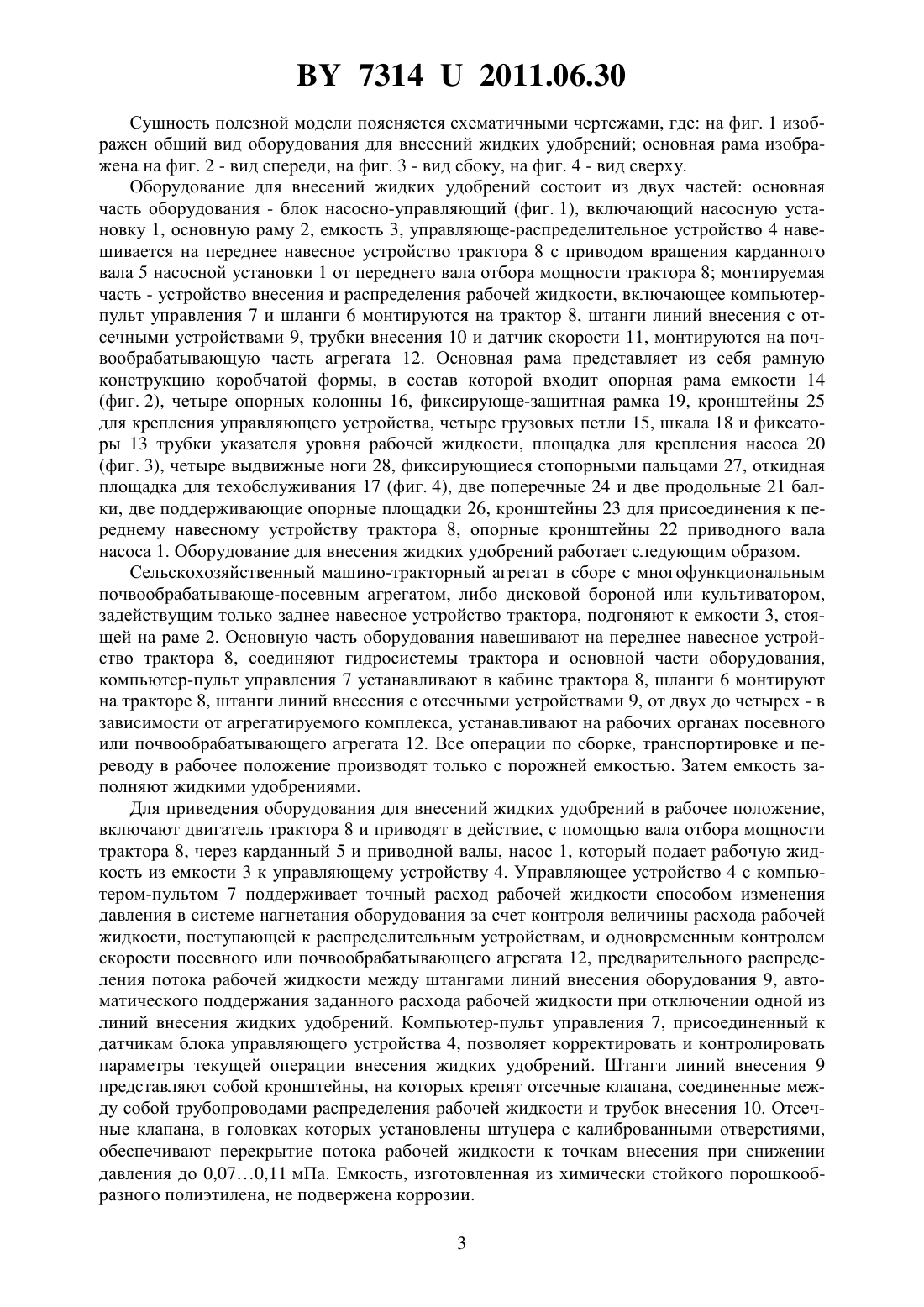

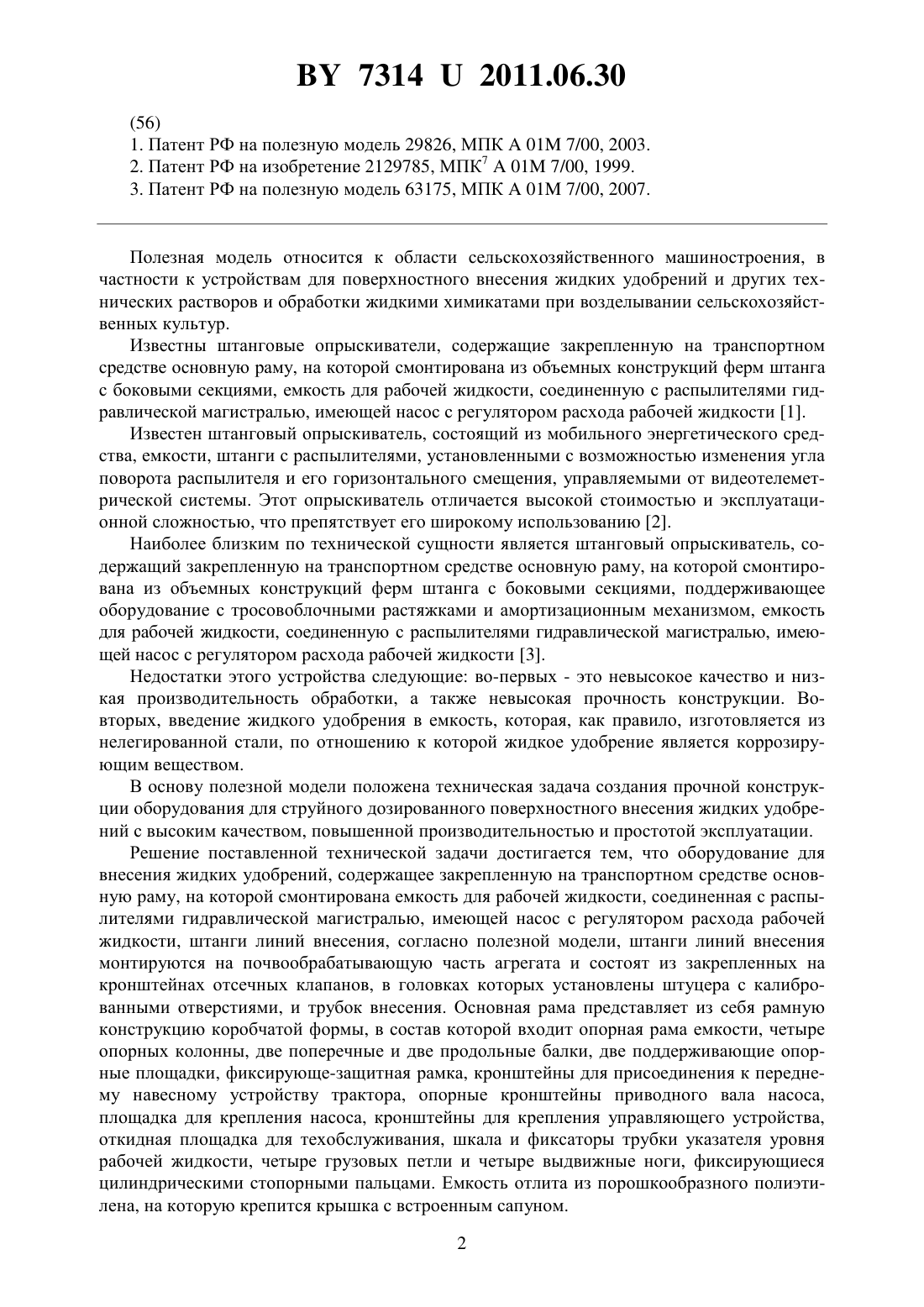

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОБОРУДОВАНИЕ ДЛЯ ВНЕСЕНИЯ ЖИДКИХ УДОБРЕНИЙ(71) Заявитель Открытое акционерное общество Могилевский ремонтный завод(72) Авторы Прудников Дмитрий Владимирович Выборненко Сергей Иванович(73) Патентообладатель Открытое акционерное общество Могилевский ремонтный завод(57) 1. Оборудование для внесения жидких удобрений, содержащее закрепленную на транспортном средстве основную раму, на которой смонтирована емкость для рабочей жидкости, соединенная с распылителями гидравлической магистралью, имеющей насос с приводным и карданным валами и с регулятором расхода рабочей жидкости, штанги линий внесения, отличающееся тем, что штанги линий внесения смонтированы на почвообрабатывающую часть агрегата и состоят из закрепленных на кронштейнах отсечных клапанов, в головках которых установлены штуцера с калиброванными отверстиями, и трубок внесения. 2. Оборудование для внесения жидких удобрений по п. 1, отличающееся тем, что основная рама представляет из себя рамную конструкцию коробчатой формы, в состав которой входит опорная рама емкости, четыре опорных колонны, две поперечные и две продольные балки, две поддерживающие опорные площадки и фиксирующе-защитная рамка,кронштейны для присоединения к переднему навесному устройству трактора, опорные кронштейны приводного вала насоса, площадка для крепления насоса, кронштейны для крепления управляющего устройства, откидная площадка для техобслуживания, шкала и фиксаторы трубки указателя уровня рабочей жидкости, четыре грузовых петли и четыре выдвижные ноги, фиксирующиеся цилиндрическими стопорными пальцами. 3. Оборудование для внесения жидких удобрений по п. 1, отличающееся тем, что емкость отлита из порошкообразного полиэтилена, на которую крепится крышка с встроенным сапуном.(56) 1. Патент РФ на полезную модель 29826, МПК 01 7/00, 2003. 2. Патент РФ на изобретение 2129785, МПК 701 7/00, 1999. 3. Патент РФ на полезную модель 63175, МПК 01 7/00, 2007. Полезная модель относится к области сельскохозяйственного машиностроения, в частности к устройствам для поверхностного внесения жидких удобрений и других технических растворов и обработки жидкими химикатами при возделывании сельскохозяйственных культур. Известны штанговые опрыскиватели, содержащие закрепленную на транспортном средстве основную раму, на которой смонтирована из объемных конструкций ферм штанга с боковыми секциями, емкость для рабочей жидкости, соединенную с распылителями гидравлической магистралью, имеющей насос с регулятором расхода рабочей жидкости 1. Известен штанговый опрыскиватель, состоящий из мобильного энергетического средства, емкости, штанги с распылителями, установленными с возможностью изменения угла поворота распылителя и его горизонтального смещения, управляемыми от видеотелеметрической системы. Этот опрыскиватель отличается высокой стоимостью и эксплуатационной сложностью, что препятствует его широкому использованию 2. Наиболее близким по технической сущности является штанговый опрыскиватель, содержащий закрепленную на транспортном средстве основную раму, на которой смонтирована из объемных конструкций ферм штанга с боковыми секциями, поддерживающее оборудование с тросовоблочными растяжками и амортизационным механизмом, емкость для рабочей жидкости, соединенную с распылителями гидравлической магистралью, имеющей насос с регулятором расхода рабочей жидкости 3. Недостатки этого устройства следующие во-первых - это невысокое качество и низкая производительность обработки, а также невысокая прочность конструкции. Вовторых, введение жидкого удобрения в емкость, которая, как правило, изготовляется из нелегированной стали, по отношению к которой жидкое удобрение является коррозирующим веществом. В основу полезной модели положена техническая задача создания прочной конструкции оборудования для струйного дозированного поверхностного внесения жидких удобрений с высоким качеством, повышенной производительностью и простотой эксплуатации. Решение поставленной технической задачи достигается тем, что оборудование для внесения жидких удобрений, содержащее закрепленную на транспортном средстве основную раму, на которой смонтирована емкость для рабочей жидкости, соединенная с распылителями гидравлической магистралью, имеющей насос с регулятором расхода рабочей жидкости, штанги линий внесения, согласно полезной модели, штанги линий внесения монтируются на почвообрабатывающую часть агрегата и состоят из закрепленных на кронштейнах отсечных клапанов, в головках которых установлены штуцера с калиброванными отверстиями, и трубок внесения. Основная рама представляет из себя рамную конструкцию коробчатой формы, в состав которой входит опорная рама емкости, четыре опорных колонны, две поперечные и две продольные балки, две поддерживающие опорные площадки, фиксирующе-защитная рамка, кронштейны для присоединения к переднему навесному устройству трактора, опорные кронштейны приводного вала насоса,площадка для крепления насоса, кронштейны для крепления управляющего устройства,откидная площадка для техобслуживания, шкала и фиксаторы трубки указателя уровня рабочей жидкости, четыре грузовых петли и четыре выдвижные ноги, фиксирующиеся цилиндрическими стопорными пальцами. Емкость отлита из порошкообразного полиэтилена, на которую крепится крышка с встроенным сапуном. 2 73142011.06.30 Сущность полезной модели поясняется схематичными чертежами, где на фиг. 1 изображен общий вид оборудования для внесений жидких удобрений основная рама изображена на фиг. 2 - вид спереди, на фиг. 3 - вид сбоку, на фиг. 4 - вид сверху. Оборудование для внесений жидких удобрений состоит из двух частей основная часть оборудования - блок насосно-управляющий (фиг. 1), включающий насосную установку 1, основную раму 2, емкость 3, управляюще-распределительное устройство 4 навешивается на переднее навесное устройство трактора 8 с приводом вращения карданного вала 5 насосной установки 1 от переднего вала отбора мощности трактора 8 монтируемая часть - устройство внесения и распределения рабочей жидкости, включающее компьютерпульт управления 7 и шланги 6 монтируются на трактор 8, штанги линий внесения с отсечными устройствами 9, трубки внесения 10 и датчик скорости 11, монтируются на почвообрабатывающую часть агрегата 12. Основная рама представляет из себя рамную конструкцию коробчатой формы, в состав которой входит опорная рама емкости 14(фиг. 2), четыре опорных колонны 16, фиксирующе-защитная рамка 19, кронштейны 25 для крепления управляющего устройства, четыре грузовых петли 15, шкала 18 и фиксаторы 13 трубки указателя уровня рабочей жидкости, площадка для крепления насоса 20(фиг. 3), четыре выдвижные ноги 28, фиксирующиеся стопорными пальцами 27, откидная площадка для техобслуживания 17 (фиг. 4), две поперечные 24 и две продольные 21 балки, две поддерживающие опорные площадки 26, кронштейны 23 для присоединения к переднему навесному устройству трактора 8, опорные кронштейны 22 приводного вала насоса 1. Оборудование для внесения жидких удобрений работает следующим образом. Сельскохозяйственный машино-тракторный агрегат в сборе с многофункциональным почвообрабатывающе-посевным агрегатом, либо дисковой бороной или культиватором,задействущим только заднее навесное устройство трактора, подгоняют к емкости 3, стоящей на раме 2. Основную часть оборудования навешивают на переднее навесное устройство трактора 8, соединяют гидросистемы трактора и основной части оборудования,компьютер-пульт управления 7 устанавливают в кабине трактора 8, шланги 6 монтируют на тракторе 8, штанги линий внесения с отсечными устройствами 9, от двух до четырех - в зависимости от агрегатируемого комплекса, устанавливают на рабочих органах посевного или почвообрабатывающего агрегата 12. Все операции по сборке, транспортировке и переводу в рабочее положение производят только с порожней емкостью. Затем емкость заполняют жидкими удобрениями. Для приведения оборудования для внесений жидких удобрений в рабочее положение,включают двигатель трактора 8 и приводят в действие, с помощью вала отбора мощности трактора 8, через карданный 5 и приводной валы, насос 1, который подает рабочую жидкость из емкости 3 к управляющему устройству 4. Управляющее устройство 4 с компьютером-пультом 7 поддерживает точный расход рабочей жидкости способом изменения давления в системе нагнетания оборудования за счет контроля величины расхода рабочей жидкости, поступающей к распределительным устройствам, и одновременным контролем скорости посевного или почвообрабатывающего агрегата 12, предварительного распределения потока рабочей жидкости между штангами линий внесения оборудования 9, автоматического поддержания заданного расхода рабочей жидкости при отключении одной из линий внесения жидких удобрений. Компьютер-пульт управления 7, присоединенный к датчикам блока управляющего устройства 4, позволяет корректировать и контролировать параметры текущей операции внесения жидких удобрений. Штанги линий внесения 9 представляют собой кронштейны, на которых крепят отсечные клапана, соединенные между собой трубопроводами распределения рабочей жидкости и трубок внесения 10. Отсечные клапана, в головках которых установлены штуцера с калиброванными отверстиями,обеспечивают перекрытие потока рабочей жидкости к точкам внесения при снижении давления до 0,070,11 мПа. Емкость, изготовленная из химически стойкого порошкообразного полиэтилена, не подвержена коррозии. 3 73142011.06.30 Предлагаемое оборудование для внесения жидких удобрений имеет по сравнению с аналогами более прочную и долговечную конструкцию с высоким качеством и повышенной производительностью обработки сельскохозяйственных культур, а также обладает простотой в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
