Устройство для исследования в динамическом режиме эмиссии летучих химических соединений из строительно-интерьерных материалов, изделий и конструкций на полимерной и древесной основах

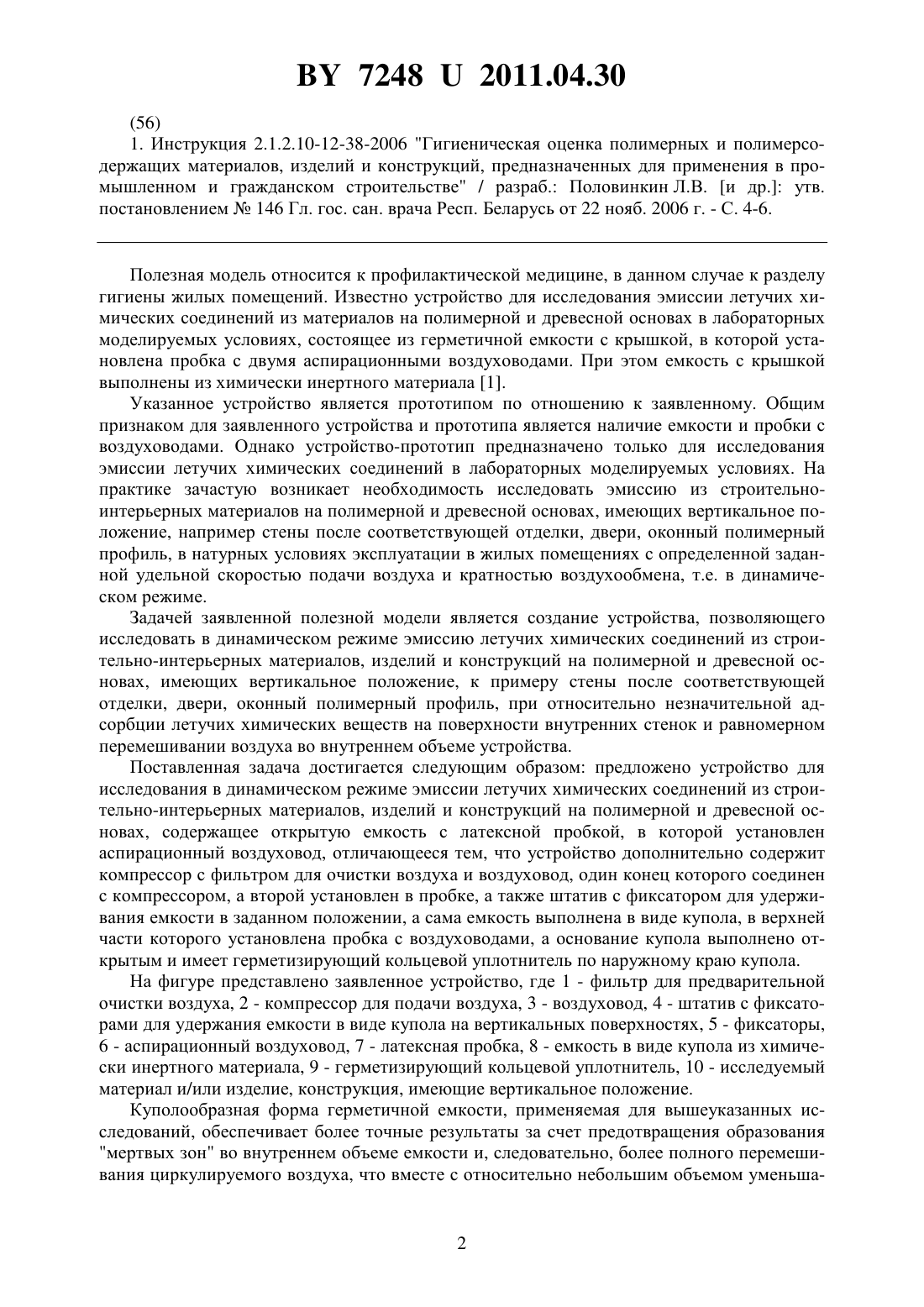

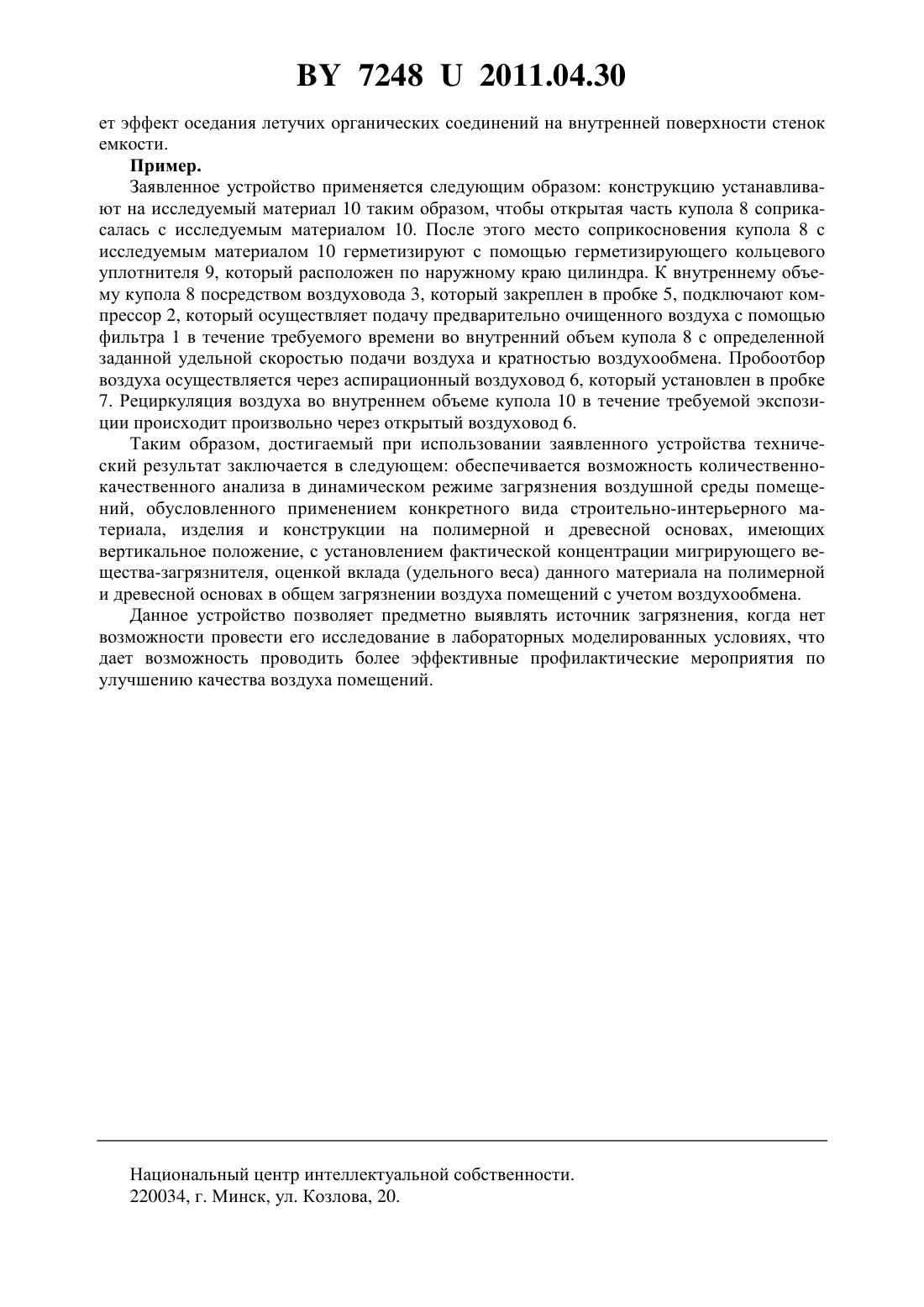

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ В ДИНАМИЧЕСКОМ РЕЖИМЕ ЭМИССИИ ЛЕТУЧИХ ХИМИЧЕСКИХ СОЕДИНЕНИЙ ИЗ СТРОИТЕЛЬНО-ИНТЕРЬЕРНЫХ МАТЕРИАЛОВ, ИЗДЕЛИЙ И КОНСТРУКЦИЙ НА ПОЛИМЕРНОЙ И ДРЕВЕСНОЙ ОСНОВАХ(71) Заявитель Государственное учреждение Республиканский научнопрактический центр гигиены(72) Авторы Василькевич Вадим Михайлович Шидловская Татьяна Александровна(73) Патентообладатель Государственное учреждение Республиканский научно-практический центр гигиены(57) Устройство для исследования в динамическом режиме эмиссии летучих химических соединений из строительно-интерьерных материалов, изделий и конструкций на полимерной и древесной основах, содержащее открытую емкость с латексной пробкой, в которой установлен аспирационный воздуховод, отличающееся тем, что устройство дополнительно содержит компрессор с фильтром для очистки воздуха и воздуховод, один конец которого соединен с компрессором, а второй установлен в пробке, а также штатив с фиксатором для удерживания емкости в заданном положении, при этом сама емкость выполнена в виде купола, в верхней части которого установлена пробка с воздуховодами, а основание купола выполнено открытым и имеет герметизирующий кольцевой уплотнитель по наружному краю купола.(56) 1. Инструкция 2.1.2.10-12-38-2006 Гигиеническая оценка полимерных и полимерсодержащих материалов, изделий и конструкций, предназначенных для применения в промышленном и гражданском строительстве / разраб. Половинкин Л.В. и др. утв. постановлением 146 Гл. гос. сан. врача Респ. Беларусь от 22 нояб. 2006 г. - С. 4-6. Полезная модель относится к профилактической медицине, в данном случае к разделу гигиены жилых помещений. Известно устройство для исследования эмиссии летучих химических соединений из материалов на полимерной и древесной основах в лабораторных моделируемых условиях, состоящее из герметичной емкости с крышкой, в которой установлена пробка с двумя аспирационными воздуховодами. При этом емкость с крышкой выполнены из химически инертного материала 1. Указанное устройство является прототипом по отношению к заявленному. Общим признаком для заявленного устройства и прототипа является наличие емкости и пробки с воздуховодами. Однако устройство-прототип предназначено только для исследования эмиссии летучих химических соединений в лабораторных моделируемых условиях. На практике зачастую возникает необходимость исследовать эмиссию из строительноинтерьерных материалов на полимерной и древесной основах, имеющих вертикальное положение, например стены после соответствующей отделки, двери, оконный полимерный профиль, в натурных условиях эксплуатации в жилых помещениях с определенной заданной удельной скоростью подачи воздуха и кратностью воздухообмена, т.е. в динамическом режиме. Задачей заявленной полезной модели является создание устройства, позволяющего исследовать в динамическом режиме эмиссию летучих химических соединений из строительно-интерьерных материалов, изделий и конструкций на полимерной и древесной основах, имеющих вертикальное положение, к примеру стены после соответствующей отделки, двери, оконный полимерный профиль, при относительно незначительной адсорбции летучих химических веществ на поверхности внутренних стенок и равномерном перемешивании воздуха во внутреннем объеме устройства. Поставленная задача достигается следующим образом предложено устройство для исследования в динамическом режиме эмиссии летучих химических соединений из строительно-интерьерных материалов, изделий и конструкций на полимерной и древесной основах, содержащее открытую емкость с латексной пробкой, в которой установлен аспирационный воздуховод, отличающееся тем, что устройство дополнительно содержит компрессор с фильтром для очистки воздуха и воздуховод, один конец которого соединен с компрессором, а второй установлен в пробке, а также штатив с фиксатором для удерживания емкости в заданном положении, а сама емкость выполнена в виде купола, в верхней части которого установлена пробка с воздуховодами, а основание купола выполнено открытым и имеет герметизирующий кольцевой уплотнитель по наружному краю купола. На фигуре представлено заявленное устройство, где 1 - фильтр для предварительной очистки воздуха, 2 - компрессор для подачи воздуха, 3 - воздуховод, 4 - штатив с фиксаторами для удержания емкости в виде купола на вертикальных поверхностях, 5 - фиксаторы,6 - аспирационный воздуховод, 7 - латексная пробка, 8 - емкость в виде купола из химически инертного материала, 9 - герметизирующий кольцевой уплотнитель, 10 - исследуемый материал и/или изделие, конструкция, имеющие вертикальное положение. Куполообразная форма герметичной емкости, применяемая для вышеуказанных исследований, обеспечивает более точные результаты за счет предотвращения образования мертвых зон во внутреннем объеме емкости и, следовательно, более полного перемешивания циркулируемого воздуха, что вместе с относительно небольшим объемом уменьша 2 72482011.04.30 ет эффект оседания летучих органических соединений на внутренней поверхности стенок емкости. Пример. Заявленное устройство применяется следующим образом конструкцию устанавливают на исследуемый материал 10 таким образом, чтобы открытая часть купола 8 соприкасалась с исследуемым материалом 10. После этого место соприкосновения купола 8 с исследуемым материалом 10 герметизируют с помощью герметизирующего кольцевого уплотнителя 9, который расположен по наружному краю цилиндра. К внутреннему объему купола 8 посредством воздуховода 3, который закреплен в пробке 5, подключают компрессор 2, который осуществляет подачу предварительно очищенного воздуха с помощью фильтра 1 в течение требуемого времени во внутренний объем купола 8 с определенной заданной удельной скоростью подачи воздуха и кратностью воздухообмена. Пробоотбор воздуха осуществляется через аспирационный воздуховод 6, который установлен в пробке 7. Рециркуляция воздуха во внутреннем объеме купола 10 в течение требуемой экспозиции происходит произвольно через открытый воздуховод 6. Таким образом, достигаемый при использовании заявленного устройства технический результат заключается в следующем обеспечивается возможность количественнокачественного анализа в динамическом режиме загрязнения воздушной среды помещений, обусловленного применением конкретного вида строительно-интерьерного материала, изделия и конструкции на полимерной и древесной основах, имеющих вертикальное положение, с установлением фактической концентрации мигрирующего вещества-загрязнителя, оценкой вклада (удельного веса) данного материала на полимерной и древесной основах в общем загрязнении воздуха помещений с учетом воздухообмена. Данное устройство позволяет предметно выявлять источник загрязнения, когда нет возможности провести его исследование в лабораторных моделированных условиях, что дает возможность проводить более эффективные профилактические мероприятия по улучшению качества воздуха помещений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
