C23C 2/38 — проволока; трубы

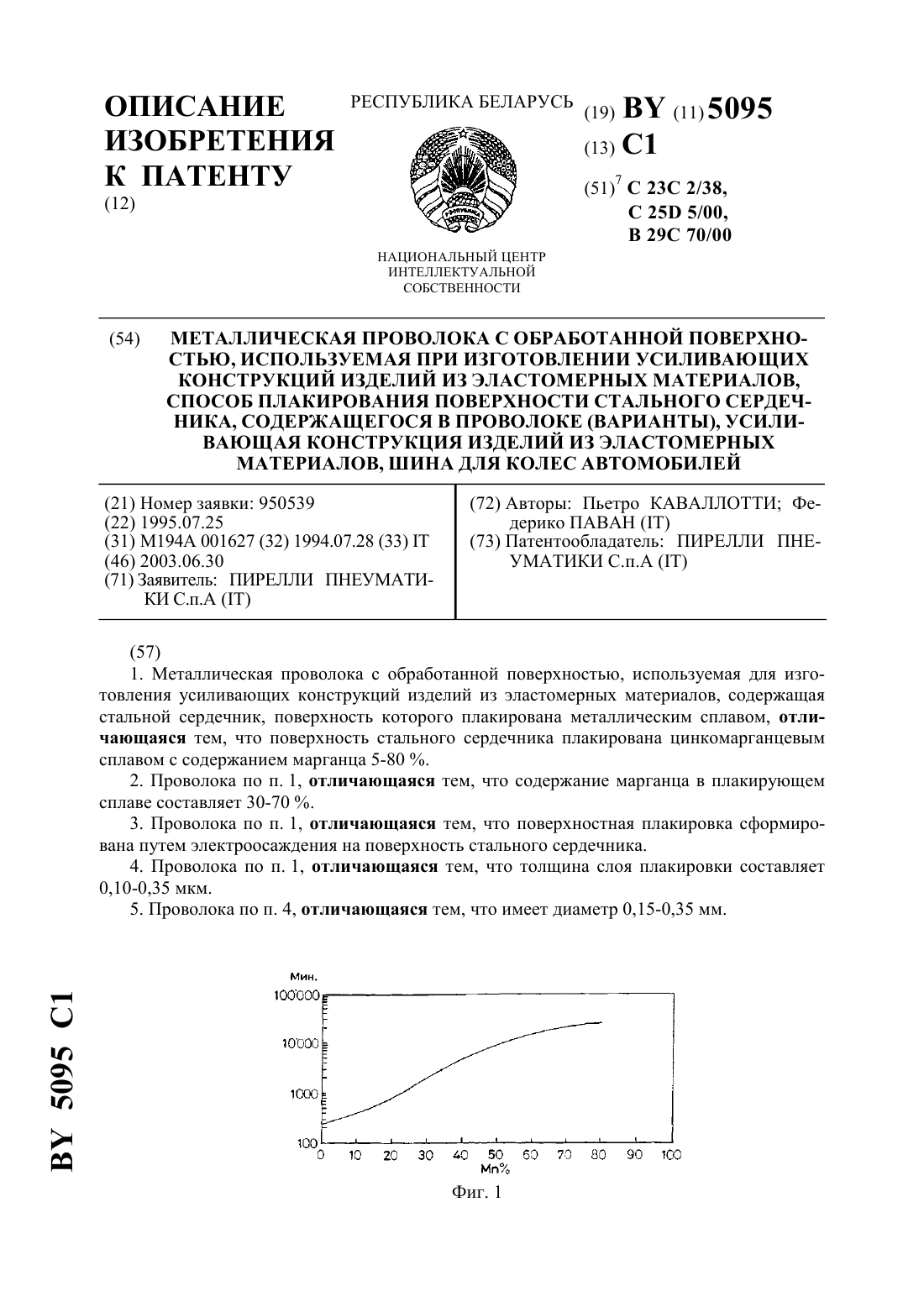

Металлическая проволока с обработанной поверхностью, используемая при изготовлении усиливающих конструкций изделий из эластомерных материалов, способ плакирования поверхности стального сердечника, содержащегося в проволоке (варианты), усиливающая констру
Номер патента: 5095
Опубликовано: 30.06.2003
Авторы: Федерико ПАВАН, Пьетро КАВАЛЛОТТИ
МПК: C25D 5/00, C23C 2/38, B29C 70/00...
Метки: материалов, обработанной, проволока, усиливающая, плакирования, изготовлении, поверхности, конструкций, металлическая, эластомерных, усиливающих, содержащегося, сердечника, варианты, стального, проволоке, поверхностью, изделий, констру, используемая, способ
Текст:
...в концентрации от 80 до 120 г/л сульфат аммония в концентрации от 60 до 90 г/л тиоцианат аммония в концентрации от 40 до 80 г/л. В первой электролитической ванне поддерживают температуру, выбираемую в диапазоне от 20 до 40 С, при значениях рН, лежащих в диапазоне от 4,5 до 5,5, предпочтительно 5,0. К первой электролитической ванне прикладывают катодный ток плотностью от 15 до 25 А/дм 2. Вторая электролитическая ванна содержит гептагидрат...
Стальная проволока с обработанной поверхностью для использования в упрочняющих конструктивных элементах эластомерных изделий, способ ее изготовления, конструктивный элемент эластомерных изделий
Номер патента: 4301
Опубликовано: 30.03.2002
Автор: Гурдев Орджела
Метки: проволока, упрочняющих, стальная, элементах, конструктивный, конструктивных, эластомерных, изготовления, использования, способ, обработанной, изделий, элемент, поверхностью
Текст:
...от 0,1 до 0,4 нм, содержание кобальта составляет от 2 до 3 , в то время как в покрывающей внутреннюю зону внешней по радиусу зоне содержание кобальта составляет порядка 0,4 и во всех случаях менее 0,5 . Согласно данному способу, проволоку, имеющую сначала диаметр от 1,2 до 1,6 мм, после образования покрывающего слоя повергают вытягиванию, после которого диаметр покрытой проволоки достигает значения от 0,1 до 0,50 мм. Кроме того, в результате...
